这份《目视化管理手册.pptx》是工厂车间落地 6S 可视化管控的实操标准，围绕地面划线标准、设备电器目视化、物料物品定置管理、工具规范、安全警示标识五大核心板块，搭配管道色标、设备点检、区域划分全套落地细则，全程靠色彩、线条、标识牌实现现场一眼看懂、快速管理，大幅减少找料、设备故障、混料、安全磕碰等车间常见问题。

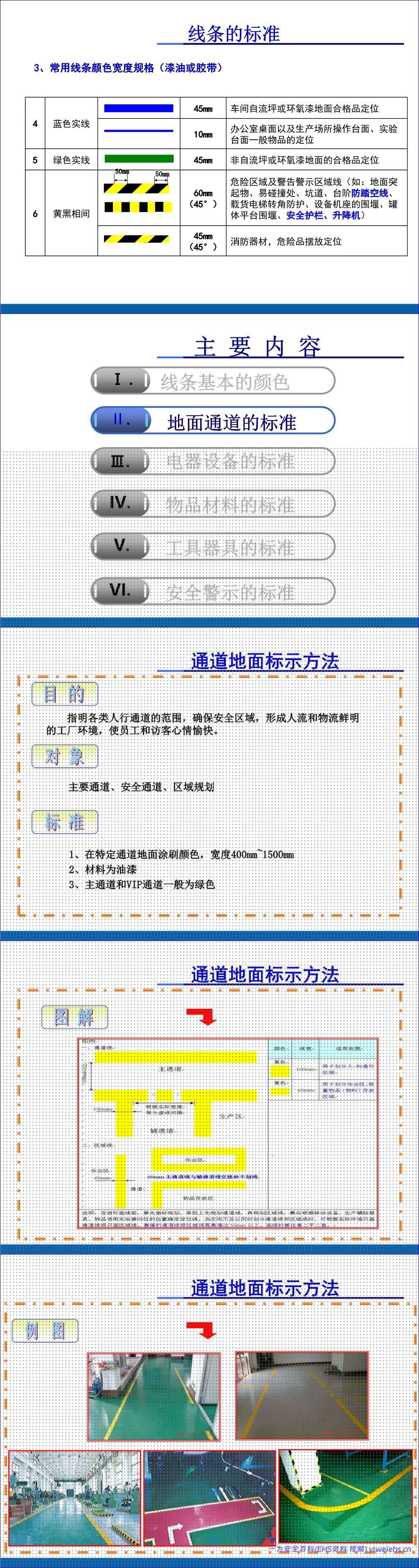

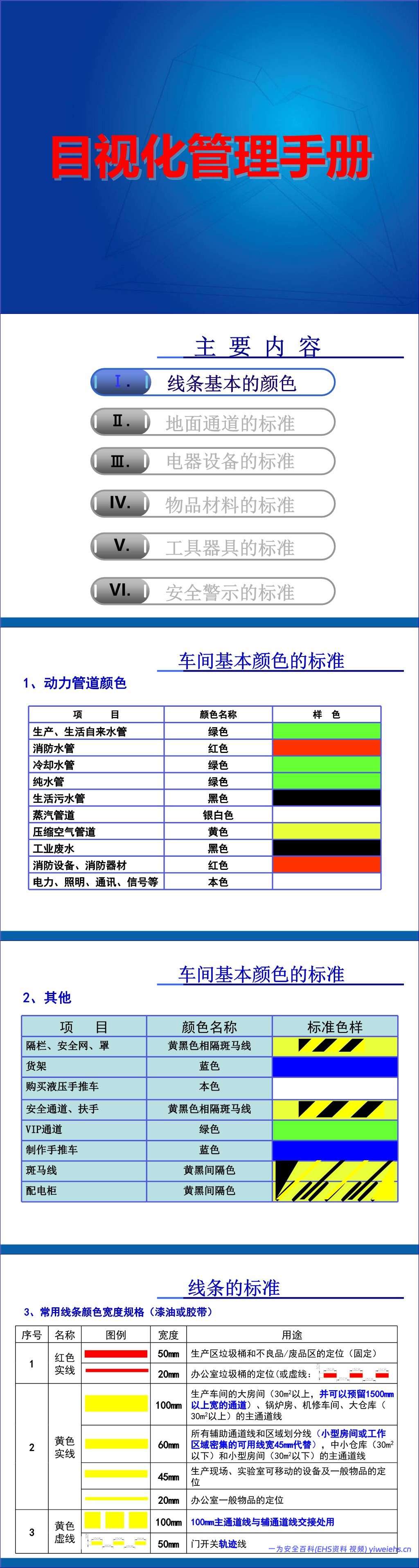

一、基础线条 & 色彩通用规范（车间所有划线统一标准）
全车间油漆 / 地贴线条分 6 类配色，每一种颜色、线宽都对应固定用途，不用凭经验判断：
红色实线：50mm 宽划不良品区、废品垃圾桶；20mm 窄线仅用于办公室垃圾桶定位，红色自带警示属性，一眼区分报废物料。
黄色实线：车间最常用，100mm 宽做大车间主通道；60mm 适配辅助通道、货架分区；45mm 给可移动设备、物料框定位；20mm 专供办公室小件摆放；通道交汇、开门轨迹用 100mm/50mm 黄色虚线区分动线边界。
蓝色实线：45mm 宽用于环氧自流坪地面的合格成品定位，10mm 细线标记操作台小型物件。
绿色实线：45mm 宽用在非环氧地坪的合格品区域，同时 VIP 人行通道整体刷绿色底色，区分普通物流通道。
黄黑 45° 相间条纹：60mm 宽圈定台阶、设备基座、防撞凸起等高危碰撞区域；45mm 窄线专门定位消防器材、危险化学品存放位，起到强视觉警告作用。
管道专用配色：自来 / 冷却 / 纯水管道统一绿色；消防管路、消防器材全红色；污水、工业废水黑色；蒸汽管银白色；压缩空气管黄色；电路线缆保留本体原色。货架、自制手推车统一刷蓝色，隔离防护栏全部做黄黑斑马线。

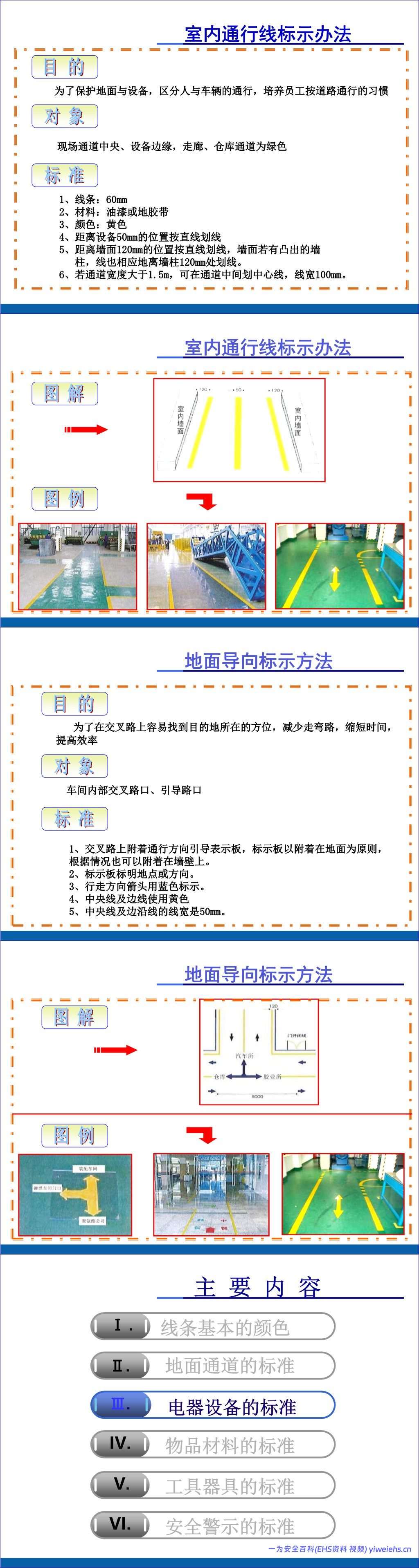

二、地面通道目视化（解决人车混行、动线混乱）
车间通道分主通道、辅通道、VIP 人行通道，划线有明确尺寸要求，实操简单好落地：
通道整体宽度控制 400-1500mm，主通道地面通刷绿色，两侧配 100mm 黄色边线，离墙面、设备各预留 120mm、50mm 再划线，避免贴墙贴设备看不清边界。
通道宽度超 1.5 米时，中间加 100mm 黄色中心线分流人车；交叉路口地面贴蓝色箭头指示行走方向，箭头边线 50mm 宽，也可把指引标识贴墙面，减少员工绕路找工位。

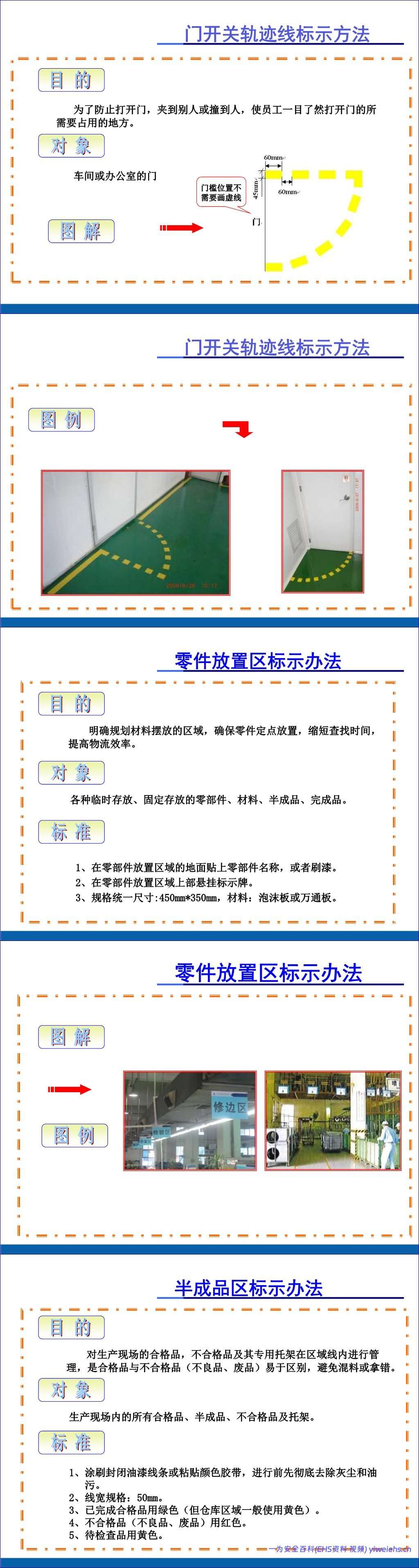

门开合区域用 50mm 黄色虚线画轨迹圈，线框边角 200mm 长，提前标注开门占用空间，杜绝开门撞人、磕碰物料。
货架区域单独用 60mm 黄色实线围合定位，货架之间预留 600-800mm 操作通道，靠墙货架离墙 50mm 划线，整齐不拥挤。
三、电器 & 设备全套目视点检标准（快速判断设备是否异常）
从电机、仪表、阀门到配电箱全覆盖，靠简单标识降低设备巡检难度，减少停机事故：

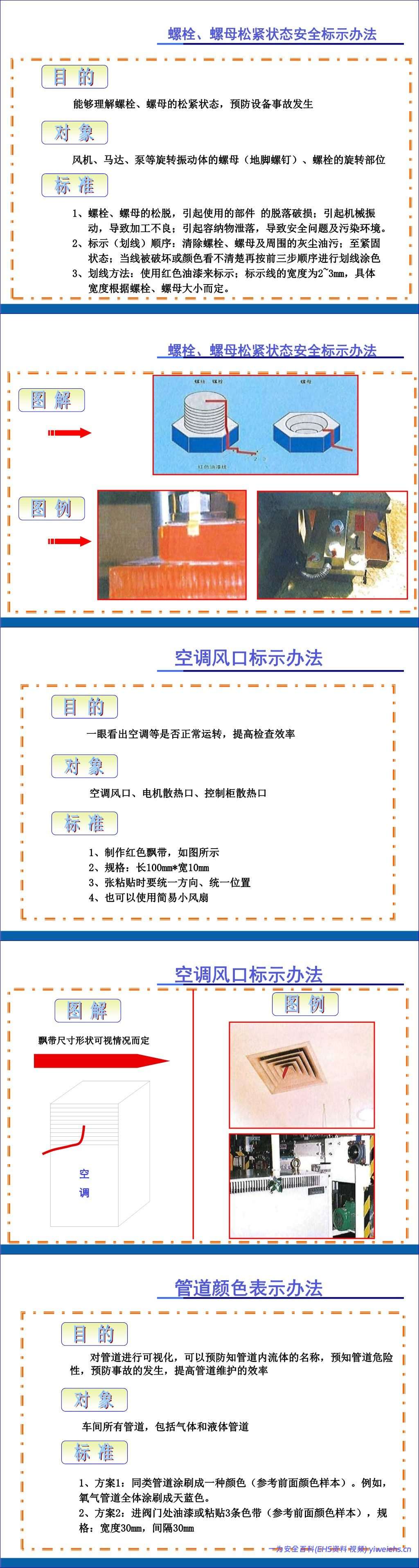

螺栓松紧标识：风机、泵体、电机地脚螺丝用 2-3mm 红油漆贯通螺栓与螺母，只要红线错位，立刻能看出螺丝松动，提前规避设备震动、渗漏风险。
通风运转识别：空调、电机散热风口挂 100*10mm 红色飘带，飘带飘动代表通风正常，不用凑近设备检测。

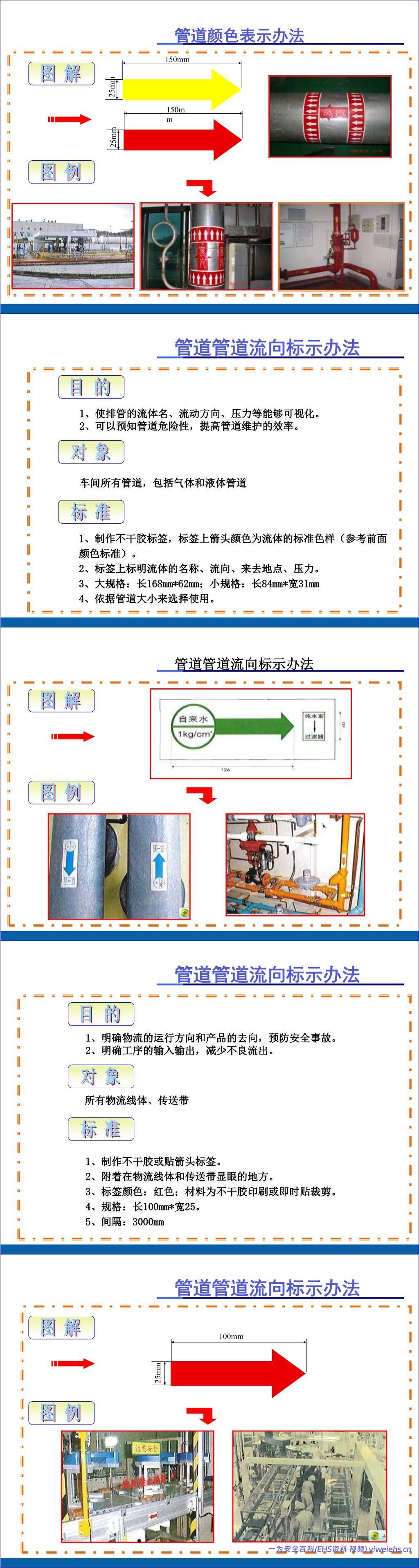

管道可视化双重方案：整根管道统一刷对应流体颜色；阀门位置贴 3 条 30mm 宽同色系色带；管道贴带箭头标签，标注介质名称、流向、压力，大小标签适配粗细管道，防止管道介质混淆引发危险。

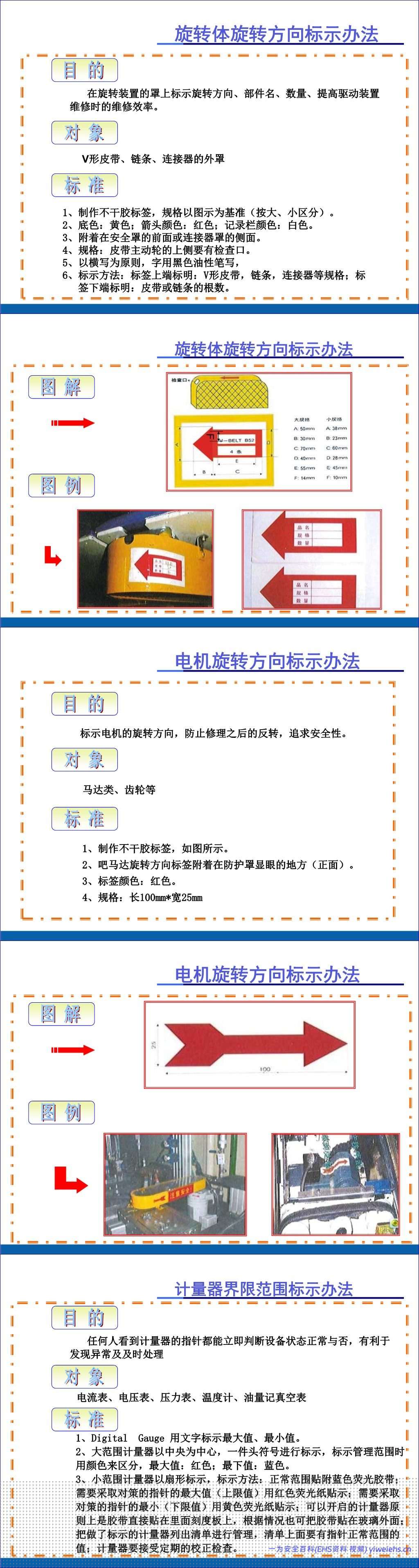

旋转设备方向标识：皮带轮、电机防护罩贴黄底红字标签，标注皮带规格、条数、旋转方向，维修后不会接反转，标签分大小两种规格适配不同设备。

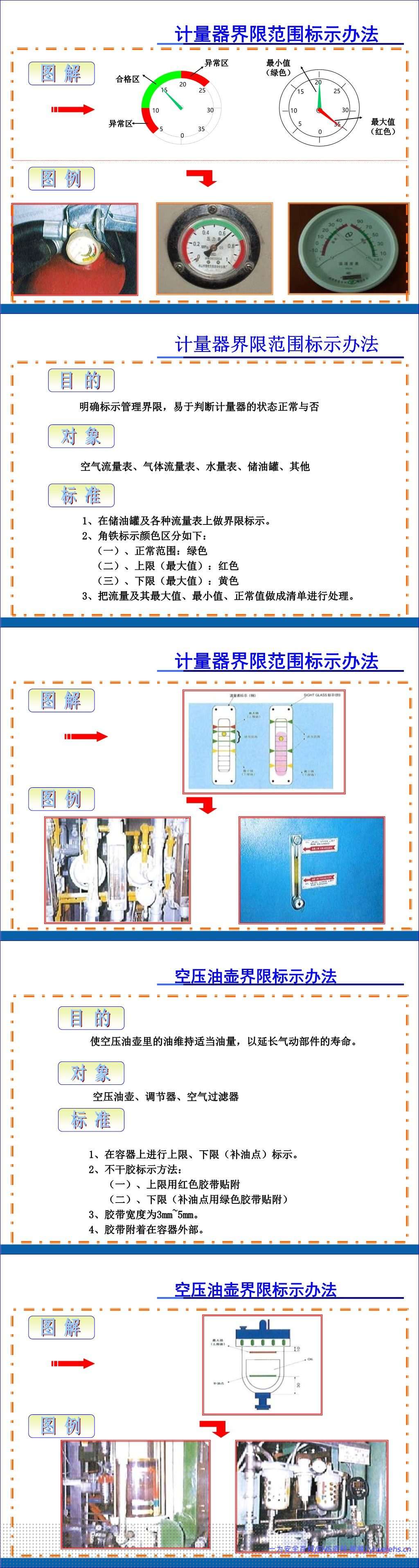

计量仪表界限标记：压力表、温度表、油壶统一三色分区，绿色代表正常区间、红色上限预警、黄色下限缺料；空压油壶外部贴 3-5mm 红绿胶带，红线为最高油位、绿线是补油点位，一眼判断油量是否达标。

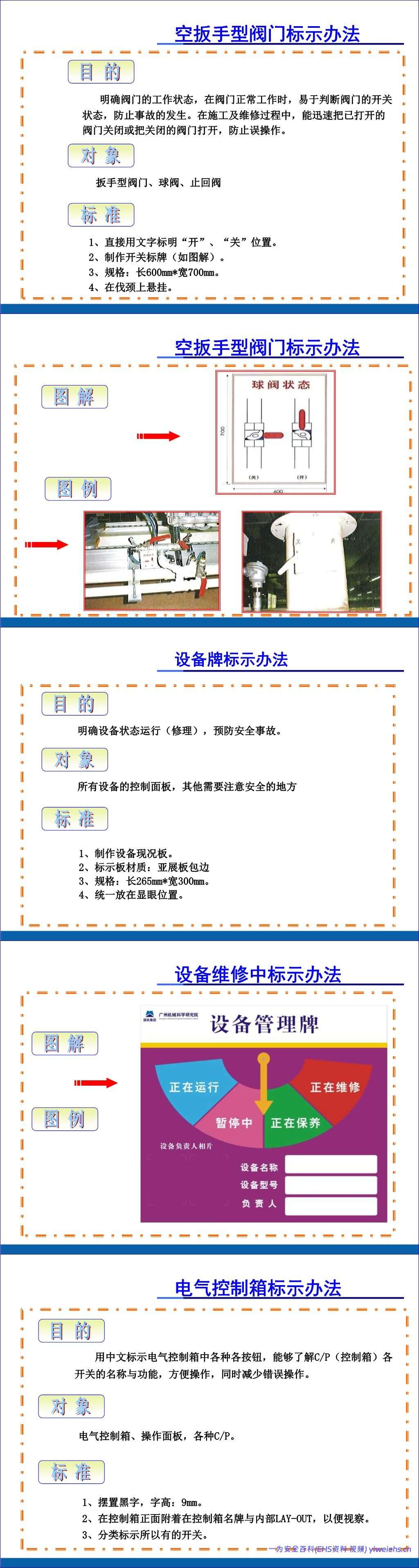

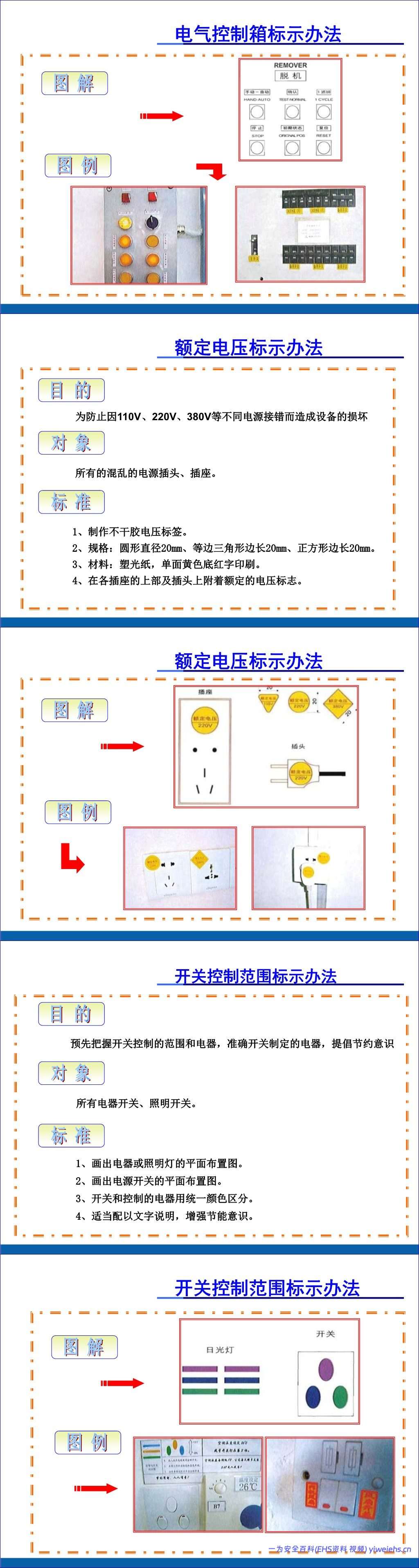

阀门、配电箱规范：球阀悬挂 600*700mm 标识牌，清晰标注 “开 / 关” 状态；电控箱所有按钮、空开配中文小字标签（字高 9mm）；插座、插头贴 20mm 黄底三角 / 圆形电压标，区分 110V/220V/380V 电源，防止插错烧坏设备。
设备状态看板：265*300mm 四色分区管理牌，分别标注运行中、暂停、保养、维修四种状态，放在设备操作面板旁，所有人能直观知晓设备可用性。
照明开关管控：开关面板贴对应灯具配色标记，搭配节能提示，精准控制照明区域，减少电力浪费。
四、物料、物品定置目视化（实现物料三定：定品、定位、定量）
这套标准核心解决车间混料、物料乱堆、库存管控模糊问题，覆盖所有原料、半成品、成品、周转工具：

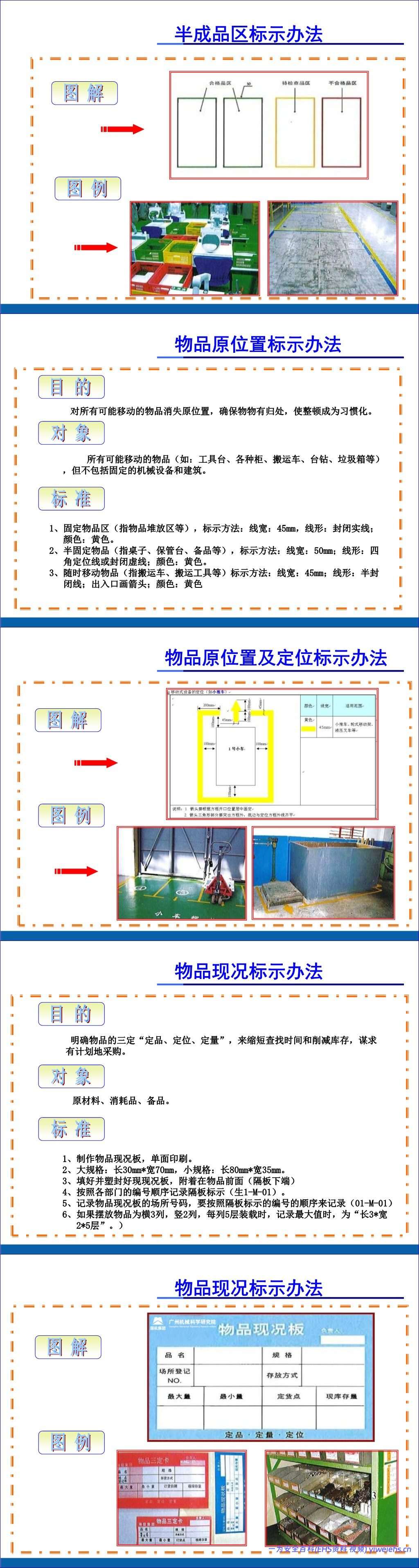

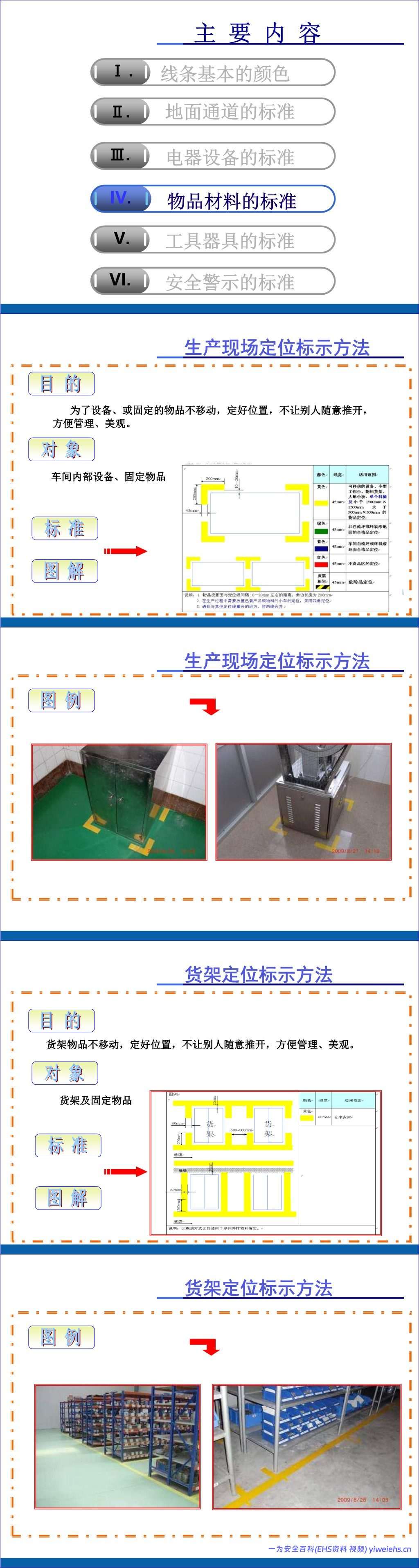

通用四角定位法：可移动设备、物料框用 45mm 黄色四角线定位，物料和线框之间留 10-20mm 空隙；红色 45mm 实线圈定不良品存放区，黄黑条纹定位危化品。
物品四角定位图纸
分区颜色区分物料品质：合格品分蓝、绿两色划线（按地坪材质选用）；待检物料黄色区域；不良品、报废件全部红色区域，三色隔绝杜绝混料。

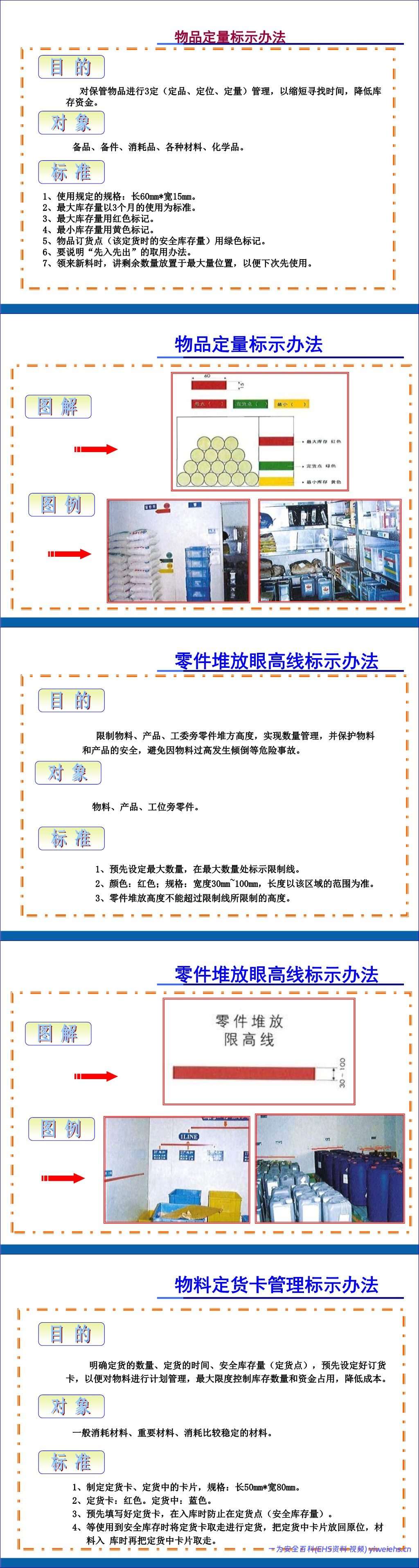

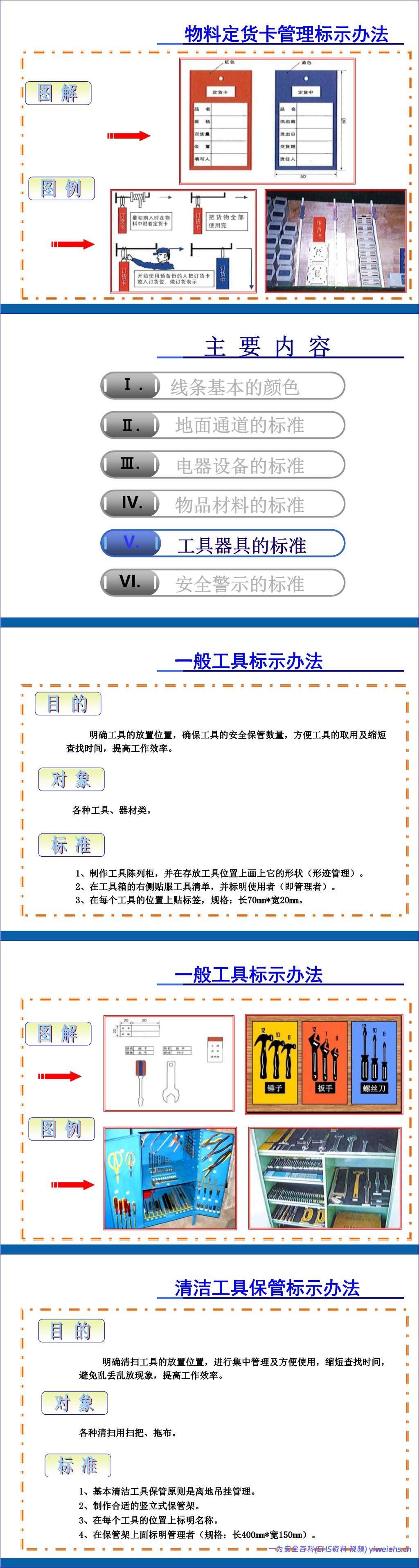

物料标识看板：货架、物料区悬挂 450*350mm 区域吊牌，标注 “检验区 / 修边区” 等功能；每类物料配物品三定卡，写明品名、规格、最大 / 最小库存、订货点，落实定品、定位、定量。
库存高度 & 数量管控：物料堆放位贴三色库存标记，红色代表最大库存上限、绿色订货提醒、黄色最低安全库存；物料堆高处刷 30-100mm 红色限高线，避免堆叠过高倾倒坍塌。
周转车、小型器具定位：液压车、周转小车用 45mm 黄色半封闭线框定位，框内加导向箭头，规定统一停放朝向，下班、换班不会随处乱放。

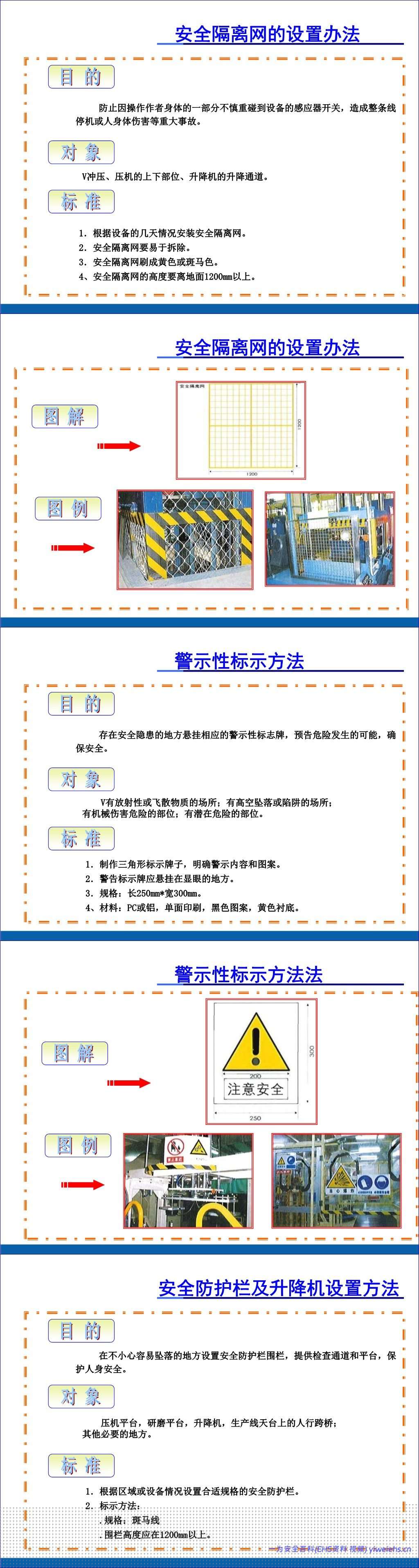

五、安全警示专项目视化

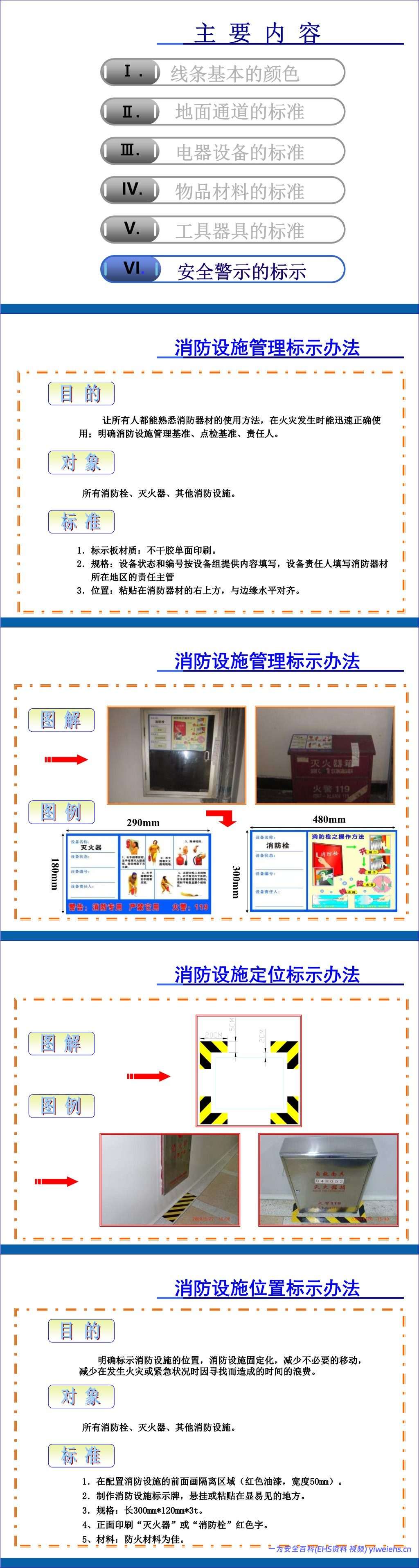

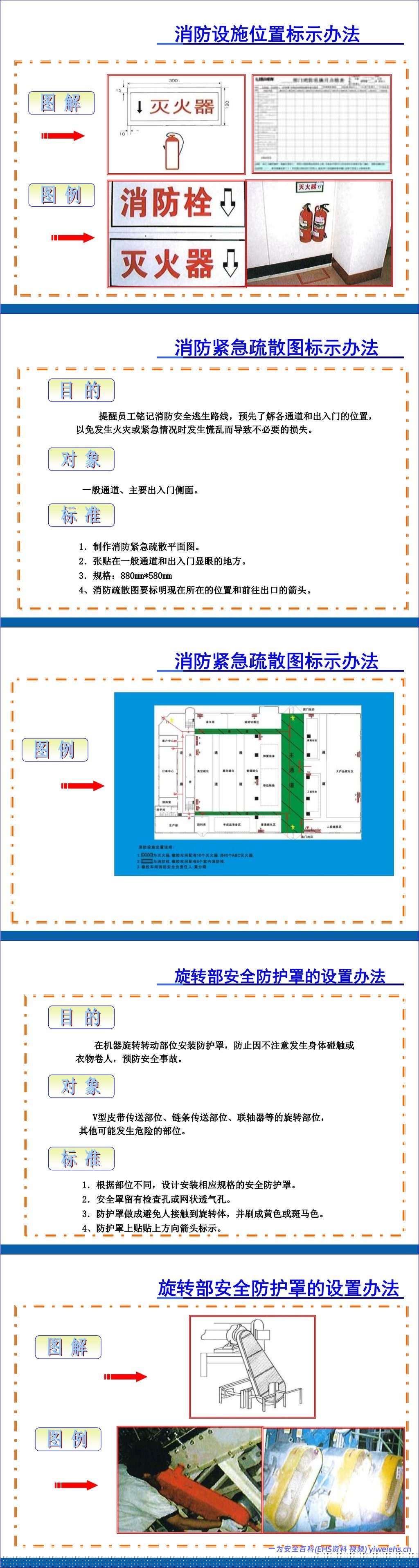

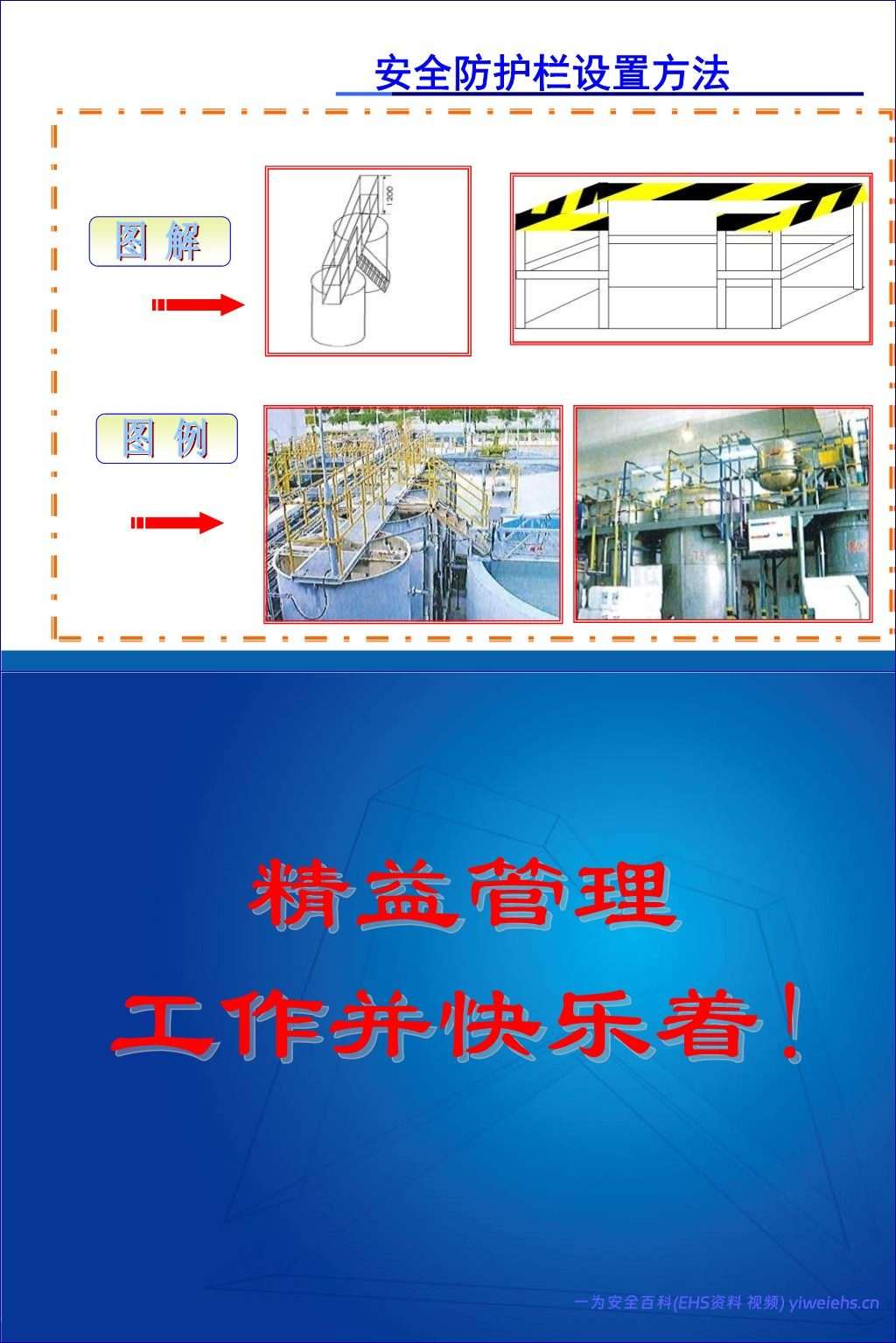

除黄黑警示线外，整套体系把风险点全部显性化：危化品、消防器材统一专属定位线条；地面凸起、台阶、设备围堰全覆盖黄黑防撞带；全车间消防管路、灭火器统一红色识别色，任何员工能快速定位应急物资，从视觉上提前规避磕碰、火灾、化学品泄漏各类安全隐患。
六、手册落地核心价值
整套目视化管理不用复杂工具，仅靠油漆、地贴、简易标识牌就能落地，把看不见的设备隐患、物料边界、动线规则全部变成肉眼可见的视觉信号，降低新员工学习成本，减少混料、设备故障、安全事故，标准化落地 6S 现场管理，提升车间物流、巡检、仓储整体工作效率。
