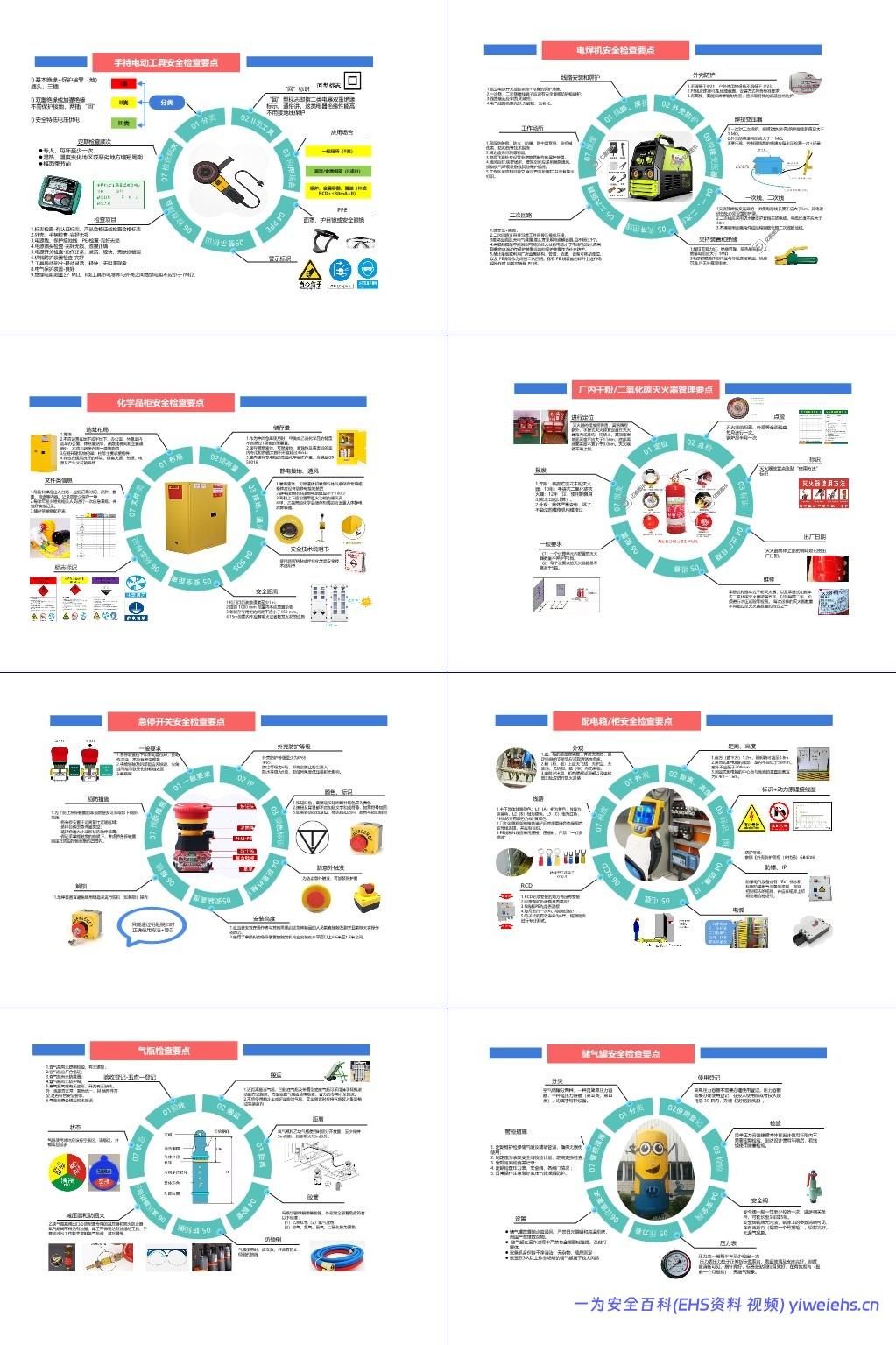

【PPT】 24张安全目视化：流程图、管理检查要点课件预览：
【PPT】 24张安全目视化：流程图、管理检查要点课件内容介绍：
该文档围绕企业安全管理，从灭火设备、特殊作业、安全设施、危险化学品及防护用具等多方面，系统呈现安全目视化管理要点、流程与规范，为企业安全运营提供全面指导。

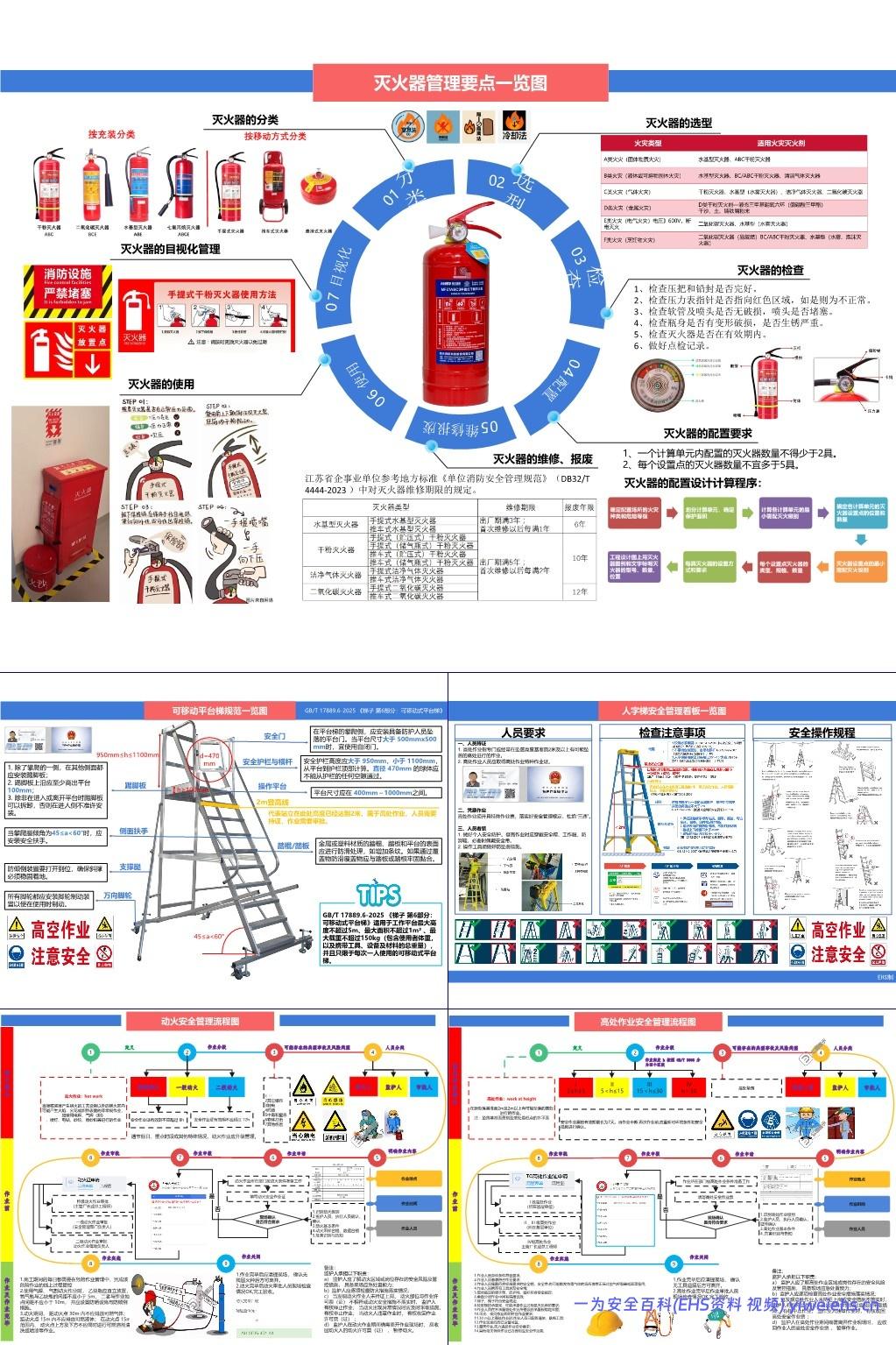

一、灭火器相关管理
分类与选型
按移动方式可分为手提式、推车式、悬挂式，如 MFZ/ABC4 型手提式干粉灭火器、MFTZ/ABC35 型推车式干粉灭火器；按充装类型有干粉、二氧化碳、水基型、七氟丙烷灭火器等，不同类型适用火灾不同，如 ABC 干粉灭火器适用于 A、B、C 类火灾，二氧化碳灭火器适用于 E 类电气火灾等。
需依据火灾类型选型，A 类固体物质火灾可选水基型、ABC 干粉灭火器；B 类液体或可熔物固体火灾可选水基型、BC/ABC 干粉灭火器等。
使用方法
手提式干粉灭火器使用分四步：检查是否在正常压力范围（压力表绿色区域为正常），使用前上下颠倒几次，拔下保险销，一手握喷嘴、一手向下压，对准火苗根部扫射。
检查与维护
检查内容包括压把和铅封是否完好、压力表指针是否在红色区域（不正常）、软管及喷头有无破损堵塞、瓶身是否变形破损或严重生锈、是否在有效期内，且需做好点检记录，灭火器配置要求一个计算单元不少于 2 具，每个设置点不宜多于 5 具。
维修与报废遵循特定期限，如手提式水基型灭火器出厂期满 3 年首次维修，之后每满 1 年维修，报废年限 6 年；手提式（贮压式）干粉灭火器出厂期满 5 年首次维修，之后每满 2 年维修，报废年限 10 年，同时参考江苏省《单位消防安全管理规范》（DB32/T 4444-2023）。

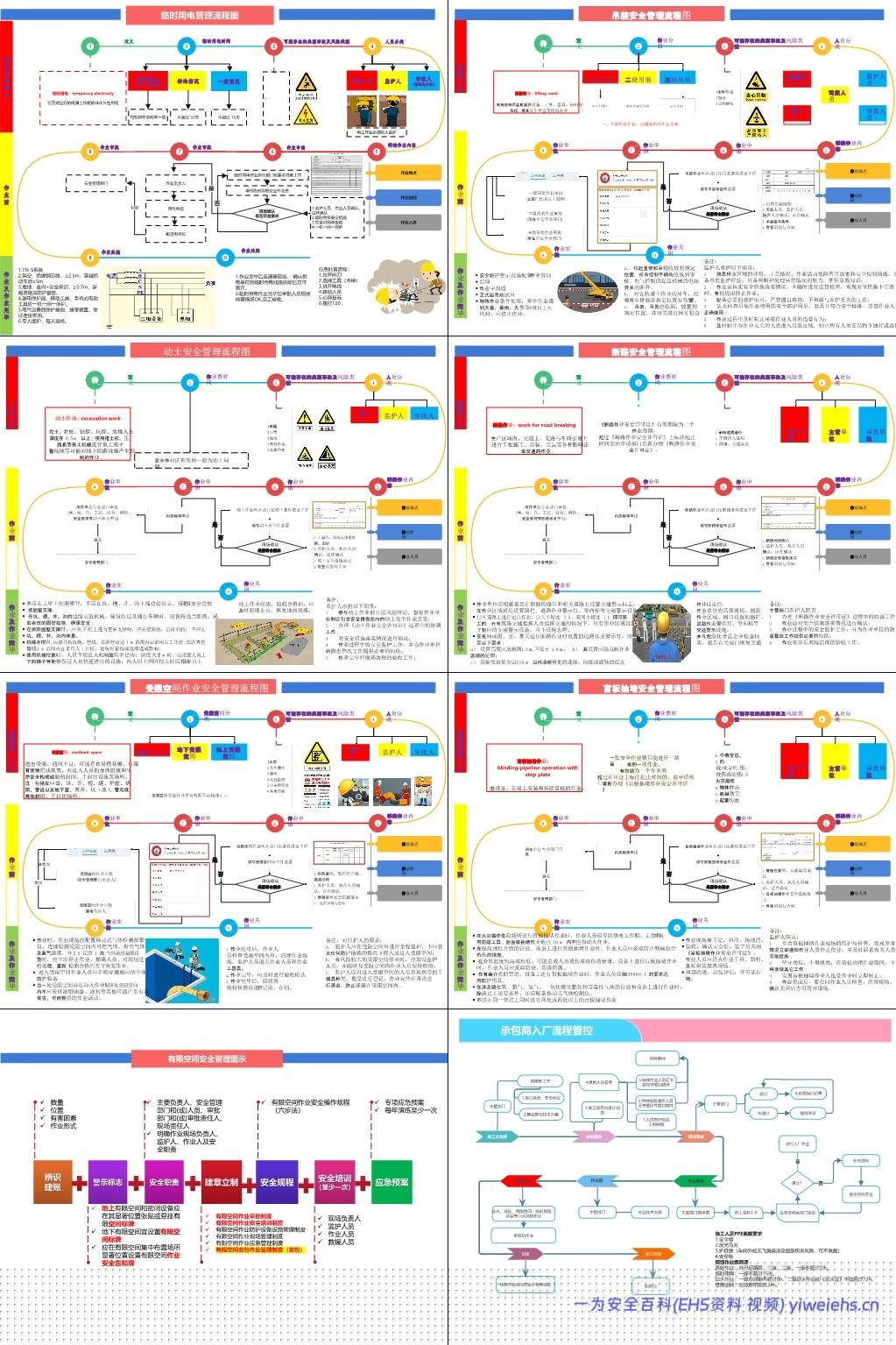

二、特殊作业安全管理
动火作业
定义为禁火区内产生火焰、火花或炽热表面的非常规作业，分特级、一级、二级，安全作业证有效期分别不超过 8h、8h、72h，遇节假日等特殊情况需升级管理。
流程包括明确作业内容、申请、审批（特级由主管厂长或总工程师审批，一级由安全管理部门负责人审批，二级由属地负责人审批）、实施（如乙炔瓶直立放，氧气瓶与乙炔瓶间距≥5m，距作业点≥10m；距动火点 30m 内不排放可燃气体等）、关闭（清理现场，确认无残留火种），存在火灾、爆炸、触电等风险，需动火人、监护人、审批人各司其职。
高处作业
指在坠落基准面 2m 及以上可能坠落的高处作业，按高度分 Ⅰ 级（2≤h≤5m）、Ⅱ 级（5＜h≤15m）、Ⅲ 级（15＜h≤30m）、Ⅳ 级（h＞30m），安全作业票有效期最长 7 天，作业中断后需重新确认环境与措施。
作业前需确保人员身体、着装符合要求，佩戴安全帽、安全带等，现场设施达标；流程含申请、审批（Ⅰ、Ⅱ、Ⅲ 级由所在基层单位审批，Ⅳ 级由主管厂长或总工程师审批）、实施、关闭（清理现场，确认无工具遗漏），风险主要是高处坠落，监护人需全程监督。
临时用电作业
是正式电源上的非永久性用电，一般情况有效期不超过 15 天，特殊作业（动火、有限空间）与相应作业时间一致，最长不超过 30 天，风险以触电为主。
流程为申请、审批（需用电单位、配送电单位等参与）、实施（遵循 TN-S 系统，架空线高度≥2.5m，穿越机动车道≥5m，埋地≥0.7m 并设标识，配备漏电保护器等）、关闭（拆除线路，验收确认），作业人员需持证，监护人监督，应急处置需按拉开闸刀、挑开电线等步骤进行。
吊装作业
利用吊装机具转移重物的作业，分一级（m＞100t）、二级（40t≤m≤100t）、三级（m＜40t），一、二级需编制方案，存在吊件坠落、触电、重物砸伤风险，涉及指挥、司索、监护人员。
流程包括申请、审批（一级由主管厂长或总工程师审批，二、三级由所在单位专业部门审批）、实施（正式起吊前试吊，室外遇恶劣天气停止作业）、关闭（收起重臂和吊钩，锚定吊车，收回吊索吊具）。
动土作业
指挖土、打桩等可能影响地下隐蔽设施的作业，深度≥0.5m，安全作业证有效期为动土周期，风险有坍塌、中毒、触电等，作业人员、监护人、审批人需明确职责。
流程为申请、审批（需水、电、汽等多部门会签）、实施（机械开挖避开构筑物，距管道 1m 内人工开挖，深度＞2m 设上下设施等）、关闭（回填土石，恢复地面设施）。
断路作业
在生产区域交通道路上影响交通的作业，《断路作业安全许可证》有效期为一个作业周期，风险包括影响通行、车辆受损、交通事故，涉及作业单位、主管单位、审批单位。
流程含申请、审批（多部门会签）、实施（设置交通警示标志，夜间或恶劣天气设警示灯）、关闭（撤除警示设施，恢复交通）。
受限空间作业
进出受限、通风不良且有安全风险的封闭半封闭场所作业，分密闭设备、地下、地上受限空间，安全作业票有效期不超过 24h，风险有火灾、爆炸、中毒窒息等。
流程为申请、审批（常规由属地负责人审批，非常规由安全管理部门负责人审批）、实施（连续检测气体浓度，2h 记录 1 次，正确穿戴防护装备）、关闭（清理现场，清点人员工具，验收记录），监护人需在外部全程监护。
盲板抽堵作业
在设备管道上安装拆除盲板的作业，一张作业票对应一块盲板，有效期为一个作业周期，风险包括中毒窒息、灼烫、火灾爆炸等。
流程为申请、审批（多部门会签）、实施（火灾爆炸场所穿防静电服，强腐蚀性介质作业防灼伤等）、关闭（清理现场，验收存档），监护人需监督作业并处理异常。
三、安全设施与设备管理
可移动平台梯
依据 GB/T 17889.6-2025，适用于工作平台最大高度≤5m、面积≤1m²、载重≤150kg 且单人使用的情况。
安全门需在平台梯攀爬侧安装，平台尺寸＞500mmx500mm 宜用自闭门；安全护栏高度 950mm≤h≤1100mm，470mm 球体不能通过空隙；平台尺寸 400mm～1000mm，踢脚板除攀爬侧外安装，上沿高出平台≥100mm；踏棍踏板需防滑，支撑腿防倾倒，万向脚轮有制动装置，攀爬腿倾角 45≤a<60° 时设侧面扶手，2m 处设登高线，高处作业需持证审批。
手持电动工具
分 Ⅰ 类（基本绝缘 + 保护接零，三插）、Ⅱ 类（双重绝缘，两插，“回” 标识）、Ⅲ 类（安全特低电压供电），应用场合不同，一般场所用 Ⅱ 类，潮湿 / 金属构架用 Ⅱ 或 Ⅲ 类，锅炉等用 Ⅲ 类或 RCD+≤30mA+Ⅱ 类。
检查项目包括标志、外壳手柄、电源线、插头、开关、机械防护、转动部分、电气保护、绝缘电阻（Ⅱ 类≥7MΩ），定期检查专人负责，每年至少一次，湿热地区或恶劣环境缩短周期，梅雨季节前检查，使用需佩戴面罩、护目镜等 PPE，有警示标识。
电焊机
外壳防护不得低于 IP21，户外≥IP23，PE 线连接可靠；焊接变压器一次对二次绕组及对地绝缘电阻＞1MΩ，每半年检测一次；一次线长度≤5m，二次线用防水橡皮护套铜芯软电缆，长度≤30m，不允许用金属构件代替二次线地线。
夹持装置绝缘可靠，隔热层完好，绝缘电阻＞1MΩ；二次回路独立隔离，接点紧固，不超过 3 个耦合器，不用厂房金属结构等作回路；工作场所需防触电、防火防爆等，周边无易燃物，电弧飞溅处设屏护，通风良好，狭窄场所强制通风。
化学品柜
选址靠墙，不设在地下、半地下、办公室等区域，避开承重构件，通风良好且远离火源热源电源。
储存量方面，甲类乙类化学品中间仓库储量不宜超 1 昼夜用量，室内专用柜最大容积≤455L，符合 GB 50016；需静电接地（接地电阻＜100Ω），两侧设阻火通风孔，甲乙类周边设人体静电消除装置；安全距离上，柜门口距疏散通道≥1m，周边 1000mm 内无杂物，相邻柜间距≥150mm，15m 内无明火；标识清晰，粘贴 SDS，有危险化学品出入台账（保存≥1 年），每半年应急演练并记录，还有储存禁忌物配存表。
急停开关
一般要求动作灵活无卡滞，触及部位无锐边尖角，多为蘑菇型；外壳防护等级≥IP65（防尘 6 级，防水 5 级）。
颜色标识为按钮红色，周围衬托色黄色，按钮及背景不宜贴文字符号，需转动复位标识脱扣方向；防意外触发可将其远离繁忙区域、选合适类型大小或固定在凹槽，可加装保护圈；安装高度在水平面以上 0.6m～1.7m，方便操作；解锁宜避免用钥匙，必须用钥匙时需有正确使用方法和警告。
配电箱 / 柜
外观要求漆层完整无损伤，支架防锈，无飞线、积尘、油污、烧损，内部无杂物，电缆进出处防火封堵。
距离高度上，前方（下方）1.2m 无遮挡（照明箱 0.8m），落地式底部室内≥50mm、室外≥200mm，固定式中心点距地 1.4m～1.6m；线路主干导体颜色规范（L1 黄、L2 绿、L3 红、N 淡蓝、PE 绿黄双色），门和金属框架用黄绿色绝缘铜芯软导线接地并标识，PE 线和 N 线压接不 “一钉多根线”；RCD 需正确安装，无接反、混接，每月跳闸试验，电子式有效寿命 6 年；标识清晰，有动力原理接线图，防爆设备有 “Ex” 标志、铭牌及防爆合格证号，防护等级参照 GB4208，电弧防护用亚克力板隔离带电部分。
气瓶
验收登记需 “五查一登记”：查定期检验钢印、出厂合格证、防震圈、防护帽、气嘴外观附件，合格后登记；搬运近距离凹形底气瓶可倾斜滚动，方型底座用专用小车，不用翻斗车铲车，叉车搬运需装集装格 / 蓝。
状态方面，使用场地设空瓶区、满瓶区并标识；距离上，氧气瓶与乙炔气瓶间距≥5m，距明火≥10m；胶管外覆层颜色规范（乙炔红、氧气蓝、空气等黑）；防倾倒使用时立放并固定；减压器和防回火方面，乙炔气瓶瓶阀出口配专用减压器和回火防止器，氧气瓶阀不沾油脂；还需定期检查维护。
储气罐
分类为简单压力容器和 Ⅱ、Ⅲ 类压力容器，均属特种设备；简单压力容器设计使用年限内无需定期检验，到期后继续使用需检验，无需办理使用登记；Ⅱ、Ⅲ 类压力容器需在投入使用前或后 30 日内办理《使用登记证》。
设置要求通风，避免日光曝晒高温烘烤，周围无杂物，运作时无金属碰撞敲打，机身清洁固定，3 人以上作业场所的储气罐属较大风险；安全阀一般每年校验一次，符合条件可延至 3 年或 5 年，铭牌清晰，铅封完好；压力表每半年检定一次，指示正常，表盘玻璃支座完好，标签在有效期内；管控措施包括定期维护检修、制定校验计划、巡回检查记录、检查阀门、做好泄漏防护。

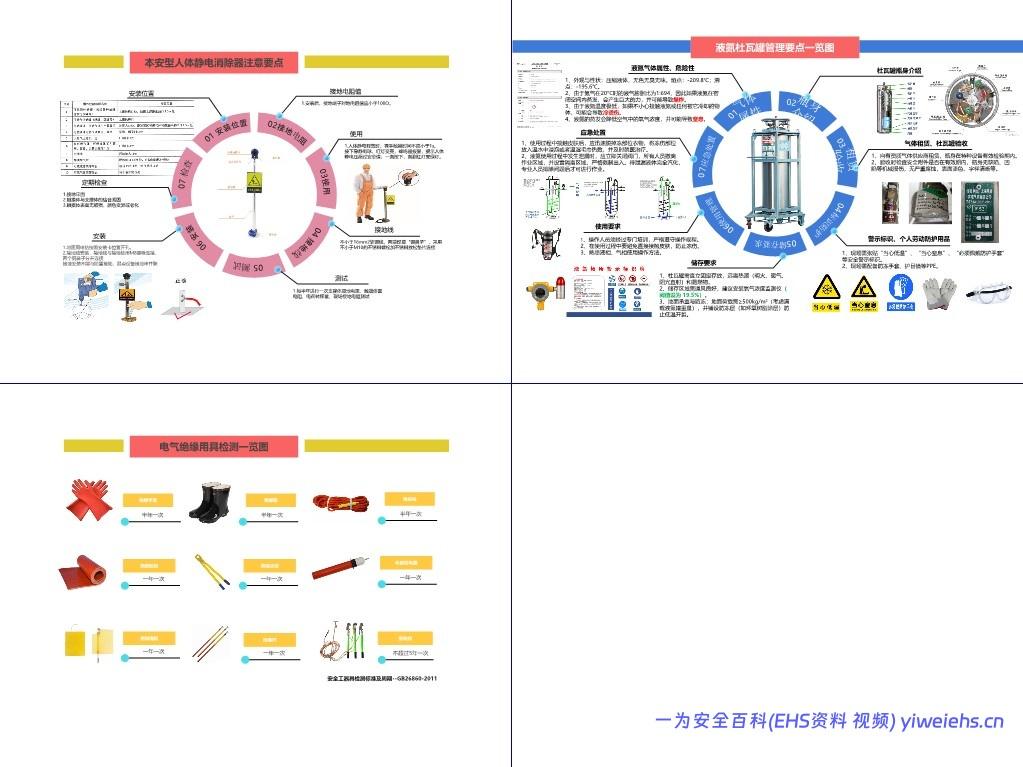

本安型人体静电消除器
安装位置需合理，接地端子对地电阻值＜100Ω，安装时地面开孔，接地线与接地桩用 M8 螺栓连接，铜鼻子分开，不与防雷、弱电设备接地串并联。
使用时裸手触摸时间≥1s，红灯亮表示静电压超安全值，需按至绿灯；定期检查接地是否牢固，触摸体与支撑体结合是否紧固，表面有无破损变色老化；每半年测试支撑体接地电阻、触摸体面电阻、电荷转移量、现场接地电阻。
液氮杜瓦罐
气体属性为无色无臭无味压缩液体，熔点 – 209.8℃，沸点 – 195.6℃，20°C 液气膨胀比 1:694，密闭空间蒸发易爆炸，低温易致冷烫伤，蒸发降低氧气浓度易窒息。
瓶身包括外桶体、内桶体、绝缘层、颈管、保护圈、汽化盘管、充液 / 取液管等，安全附件有爆破片、压力表、安全阀等，需在检验期内；租赁验收需向有资质供应商租赁，检查瓶身无损伤腐蚀、漆色字样清晰、安全附件在有效期内；储存需直立固定，远离热源易燃物，通风良好，安装氧气浓度监测仪（阈值 19.5%），地面荷载≥500kg/m² 并铺防冻层；使用要求操作人员培训上岗，避免皮肤直接接触，熟悉液气相操作；标识防护需张贴 “当心低温”“当心窒息” 等警示，配备防冻手套、护目镜；应急处置方面，皮肤接触用温水浸泡热敷并就医，泄漏时关闭阀门、撤离人员、设隔离区，待泄漏完全汽化排除问题后作业。
四、防护用具检测
电气绝缘用具检测遵循 GB26860-2011，绝缘手套、绝缘靴、绝缘绳每半年检测一次；绝缘胶垫、绝缘夹钳、电容验电器、绝缘隔板、绝缘杆每年检测一次；接地线不超过 5 年检测一次。
五、承包商入厂流程
施工方选择：官网查询选定，签订合同与安全协议，确定安全技术方案，制定施工项目进度计划表，提供人员名单、特殊作业及特种设备操作人员证书复印件，购买人员意外险或工伤保险，形成培训记录。
申请报建：主管部门提申请并附上述资料，资料不齐需补充，直至齐全。
培训考试：施工人员参加培训，考试通过方可，未通过继续考试。
作业审批：安环等相关部门审批，审批后进行安全技术交底，涉及动火、高处等八大风险作业需审批，特殊作业在当地安监小程序报备。
入厂作业：施工人员佩戴 PPE（安全帽、反光马夹、护目镜、安全鞋），遵守现场作业票管理（高处作业许可证≤7 天，临时用电≤15 天，动火作业一级≤8h、二级≤72h，受限空间≤24h），作业后清理现场，做好现场 5S。
