【PPT】过程工业领域安全仪表系统的功能安全GBT 21109介绍和应用课程预览：
【PPT】过程工业领域安全仪表系统的功能安全GBT 21109介绍和应用课程内容介绍：
该文档围绕过程工业领域安全仪表系统（SIS）的功能安全展开，以 GB/T 21109 系列标准为核心，系统介绍了相关标准体系、关键术语、管理要求、生命周期、设计规范及验证方法等内容，为过程工业 SIS 的设计、安装、运行、维护提供全面指导。

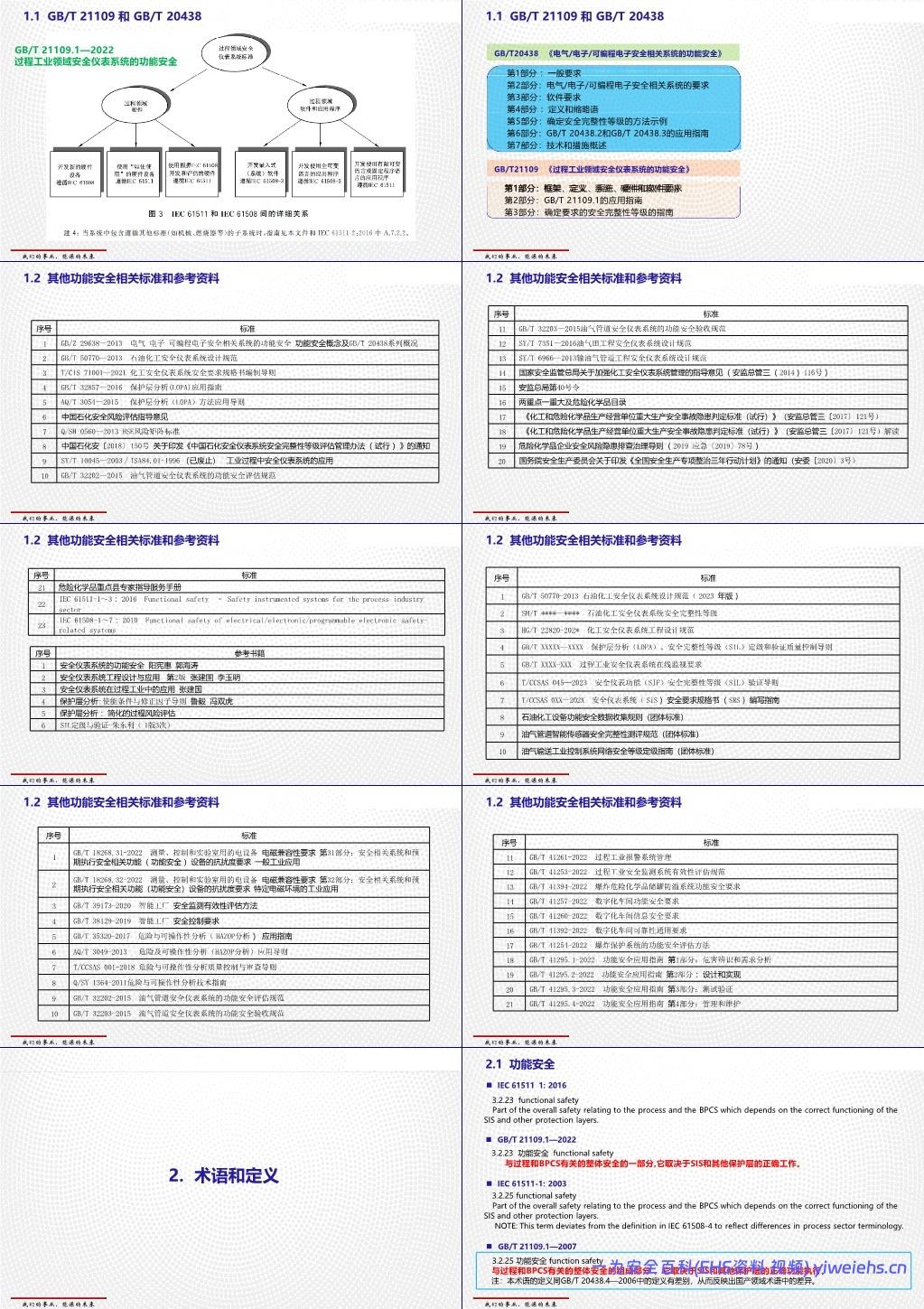

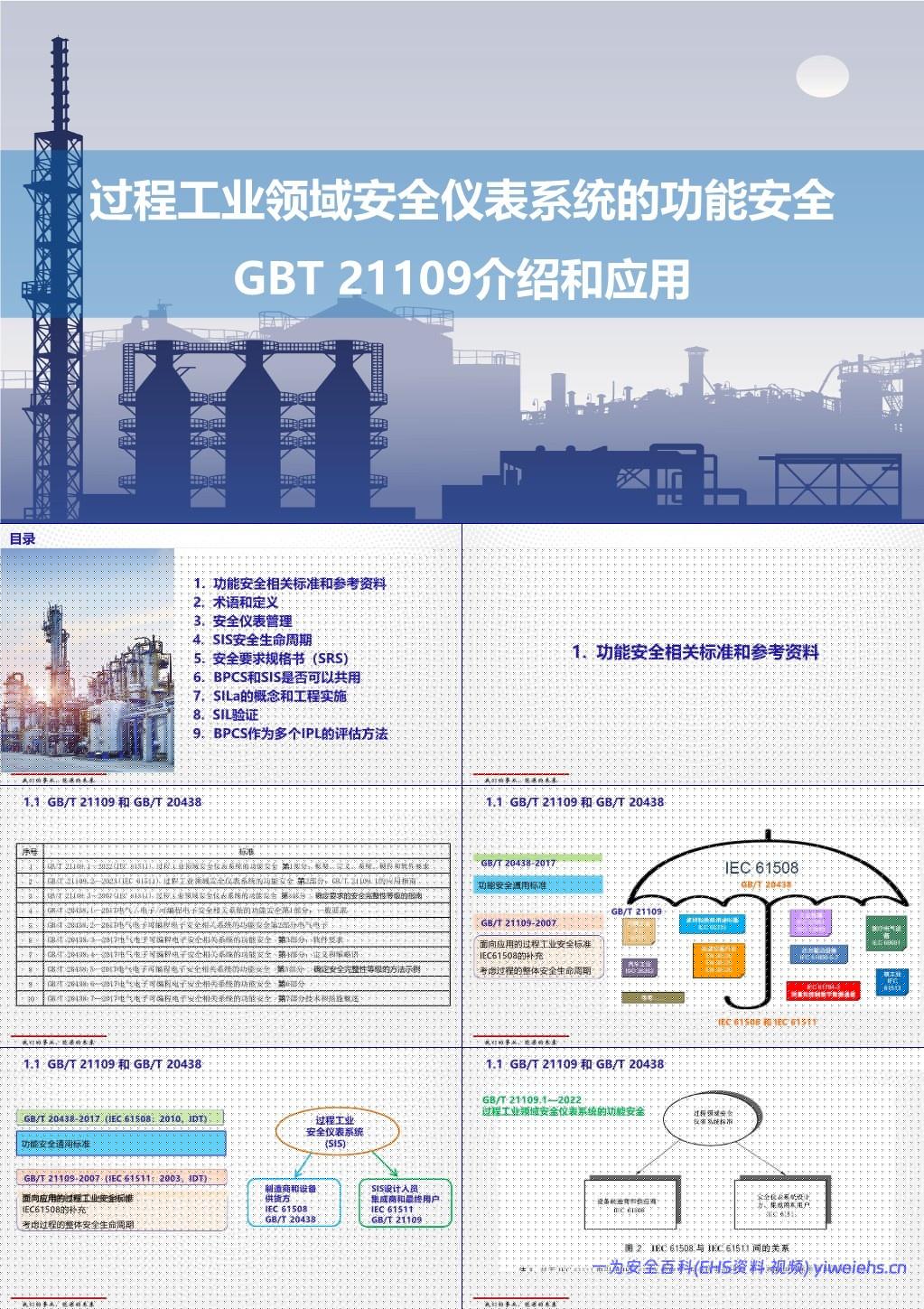

一、功能安全相关标准和参考资料
（一）核心标准体系
GB/T 21109 系列：作为过程工业专用标准，是 IEC 61511 的转化版本，分为 3 个部分。其中 GB/T 21109.1—2022 规定框架、定义、系统及软硬件要求；GB/T 21109.2—2023 为应用指南；GB/T 21109.3—2007 指导确定安全完整性等级（SIL），强调结合过程整体安全生命周期，是 IEC 61508（对应 GB/T 20438 系列）在过程领域的补充。
GB/T 20438 系列：作为电气 / 电子 / 可编程电子安全相关系统的功能安全通用标准，涵盖 7 个部分，包括一般要求、软硬件要求、软件要求、定义缩略语、SIL 确定方法示例等，为各行业安全相关系统提供通用技术依据。
（二）其他相关标准与资料
国内标准：包括 GB/Z 29638—2013（功能安全概念及 GB/T 20438 概况）、GB/T 50770—2013（石油化工 SIS 设计规范）、GB/T 32857—2016（保护层分析 LOPA 应用指南）等，涉及 SIS 设计、风险评估、验收等环节；还有安监总管三〔2014〕116 号等政策文件，规范化工 SIS 管理。
行业规范与书籍：如中国石化相关风险评估指导意见、SY/T 系列油气行业规范，以及《安全仪表系统的功能安全》《保护层分析：使能条件与修正因子导则》等专业书籍，同时提及 IEC 61511、IEC 61508 等国际标准作为参考。

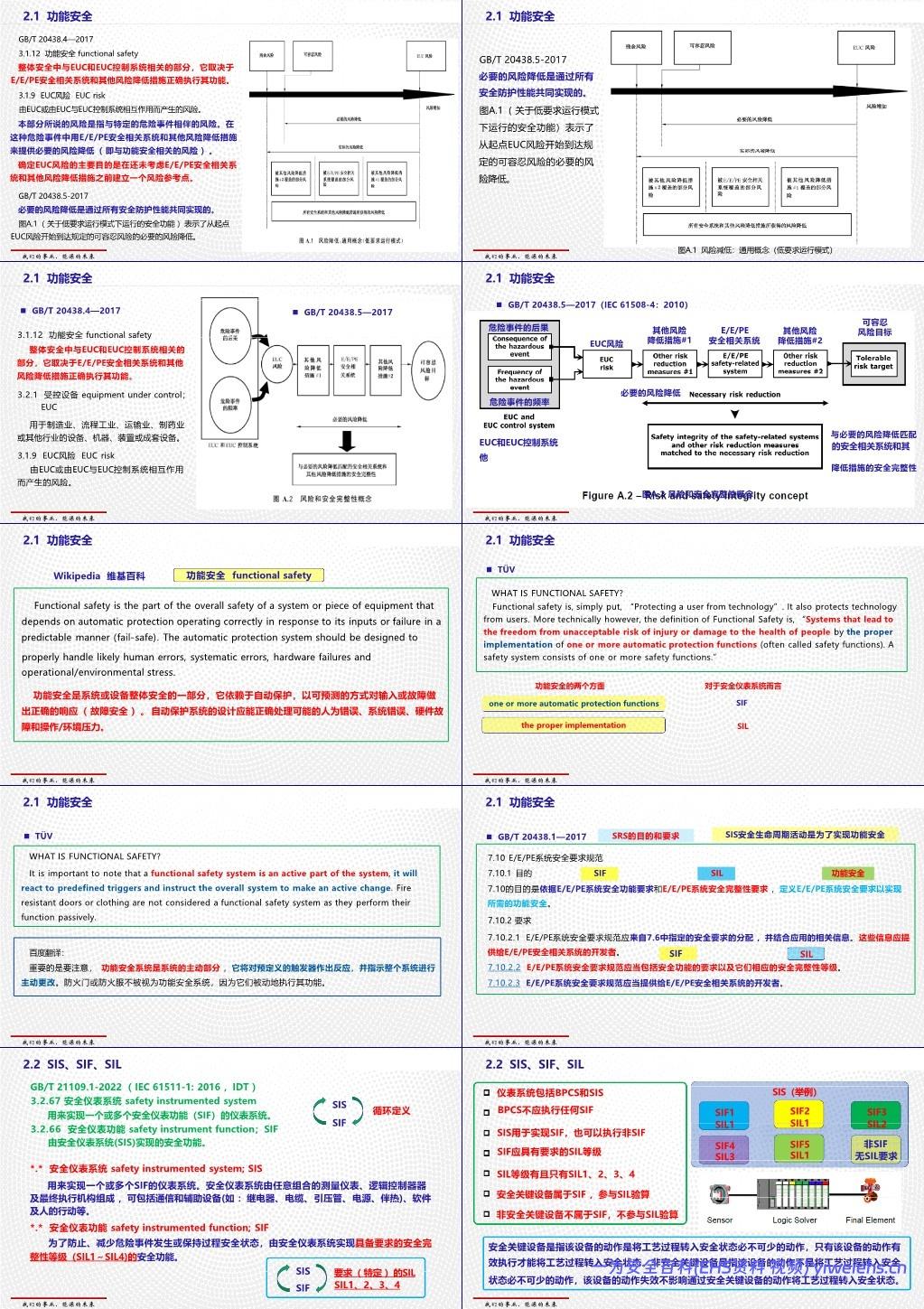

二、术语和定义
功能安全：是整体安全中与过程及基本过程控制系统（BPCS）相关的部分，依赖 SIS 和其他保护层正确执行功能，不同标准（如 GB/T 21109、GB/T 20438）定义略有差异，以适配过程工业术语习惯，其核心是通过自动保护系统应对人为错误、系统错误、硬件故障及环境压力，实现可预测的安全响应。
关键术语关联
SIS（安全仪表系统）：由测量仪表、逻辑控制器、最终执行机构等组成，用于实现一个或多个 SIF，可包含通信、辅助设备及软件，部分情况下可执行非 SIF 功能，但需明确区分安全关键设备与非关键设备。
SIF（安全仪表功能）：为防止或减少危险事件、维持过程安全状态，由 SIS 实现且具备特定 SIL（1-4 级）的安全功能，是 SIS 的核心执行单元。
SIL（安全完整性等级）：衡量 SIF 风险降低能力的等级，分为 1-4 级，通过要求时危险失效平均概率（PFDavg）或每小时危险失效频率（PFH）量化，不同等级对应不同的硬件冗余、诊断措施及验证要求。
EUC（受控设备）：涵盖制造业、流程工业等领域的设备 / 装置，其风险（EUC 风险）需通过 E/E/PE 安全相关系统及其他风险降低措施控制，是功能安全分析的基础对象。

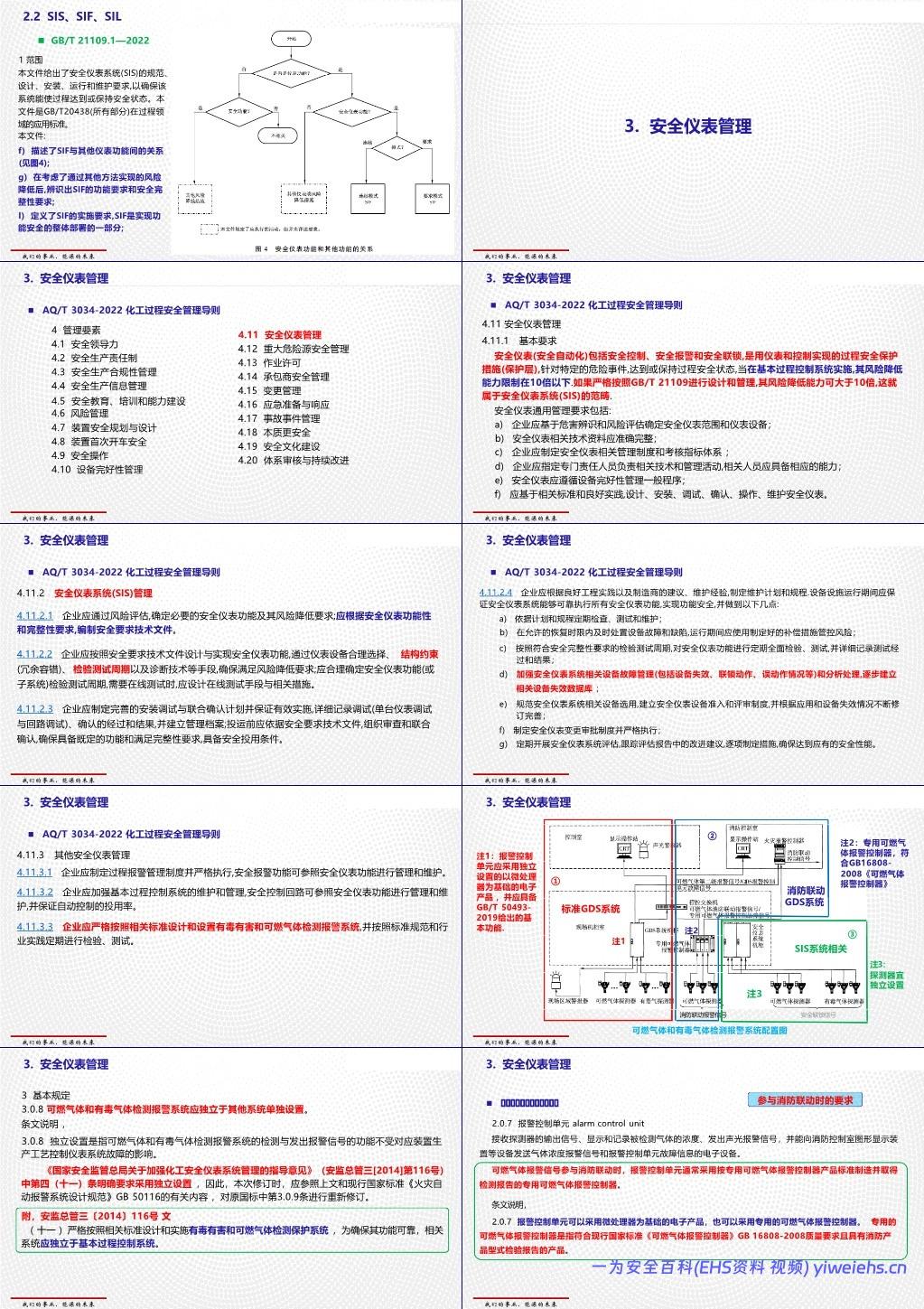

三、安全仪表管理
（一）管理框架
依据 AQ/T 3034-2022《化工过程安全管理导则》，安全仪表管理是化工过程安全管理的 20 个要素之一，需与安全领导力、风险管理、设备完好性管理等协同，明确企业需指定专人负责，建立管理制度、考核指标及人员能力保障机制。
（二）具体管理要求
SIS 管理：企业需通过风险评估确定 SIF 及风险降低需求，编制安全要求技术文件；按文件设计 SIS，采用设备选型、冗余容错、合理测试周期等手段满足 SIL 要求；制定安装调试与联合确认计划，投运前审查确认；运行中定期维护、测试，建立设备失效数据库，规范变更管理与定期评估。
其他安全仪表管理：过程报警需参照 SIF 管理，保障 BPCS 自动控制投用率；有毒有害 / 可燃气体检测报警系统（GDS）需独立设置（不受 BPCS 故障影响），符合 GB 16808 等标准，参与消防联动时需采用专用报警控制器，作为 SIS 输入时探测器宜独立配置。

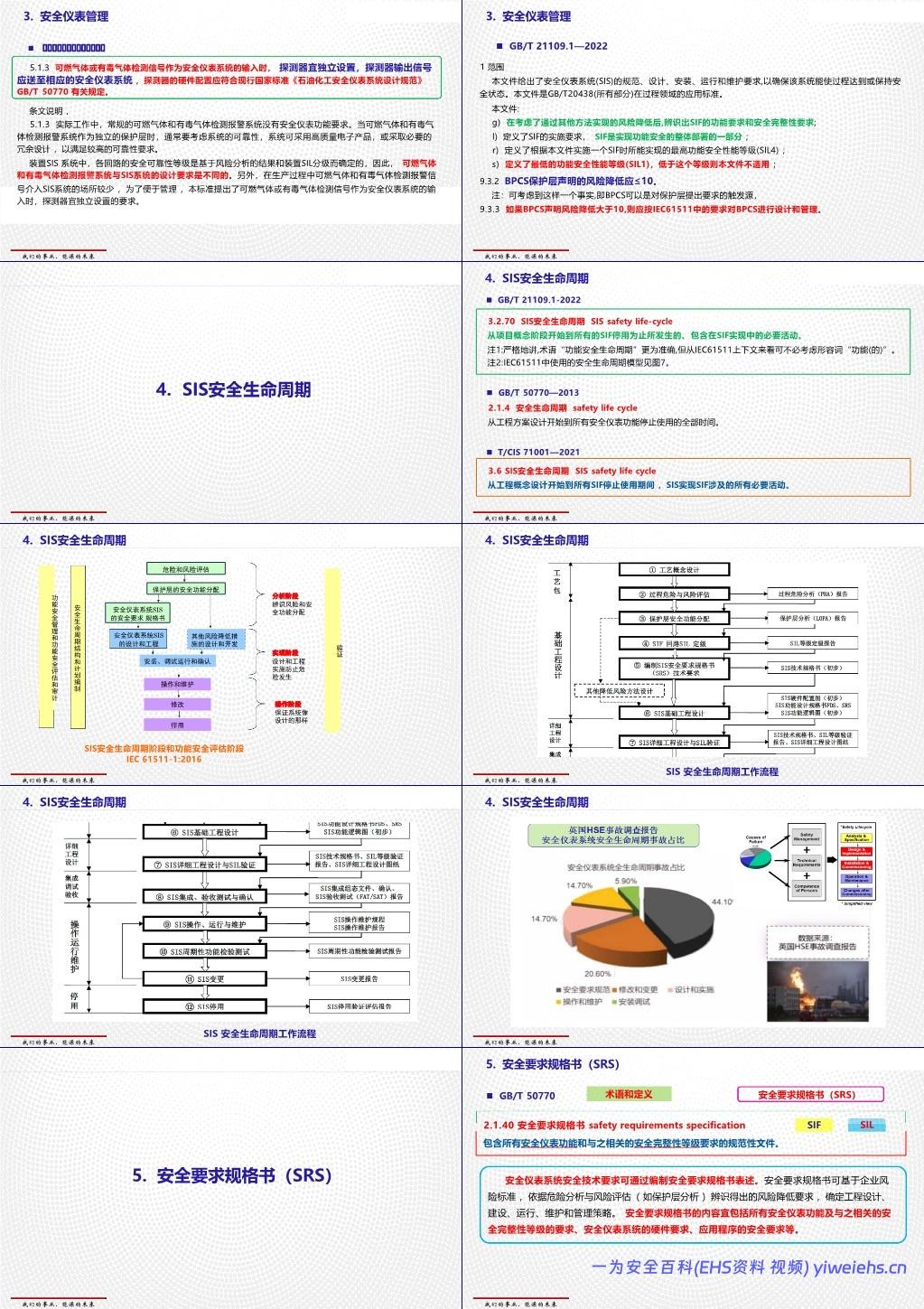

四、SIS 安全生命周期
（一）定义与阶段划分
SIS 安全生命周期指从项目概念阶段到所有 SIF 停用的全流程，按 IEC 61511-1:2016 分为三大阶段：
分析阶段：开展危险与风险评估（如 PHA、LOPA），辨识风险并分配保护层安全功能，制定安全生命周期结构与计划，输出 SIS 安全要求规格书（SRS）。
实现阶段：进行 SIS 设计与工程（含硬件配置、逻辑设计）、其他风险降低措施开发，完成安装、调试与确认（如 FAT/SAT 测试），确保 SIS 符合设计要求。
操作阶段：执行 SIS 操作与维护（含周期性检验测试），管理系统变更，最终完成 SIS 停用及验证评估，全阶段需同步开展功能安全管理与评估审计。
（二）核心工作流程
从工艺概念设计开始，依次经过过程危险分析、SIL 定级、SRS 编制、基础 / 详细工程设计、SIL 验证、集成调试、验收投运、运行维护、变更管理至停用，每个环节需输出对应文档（如 LOPA 报告、SIL 定级 / 验证报告、操作维护规程），确保全流程可追溯。

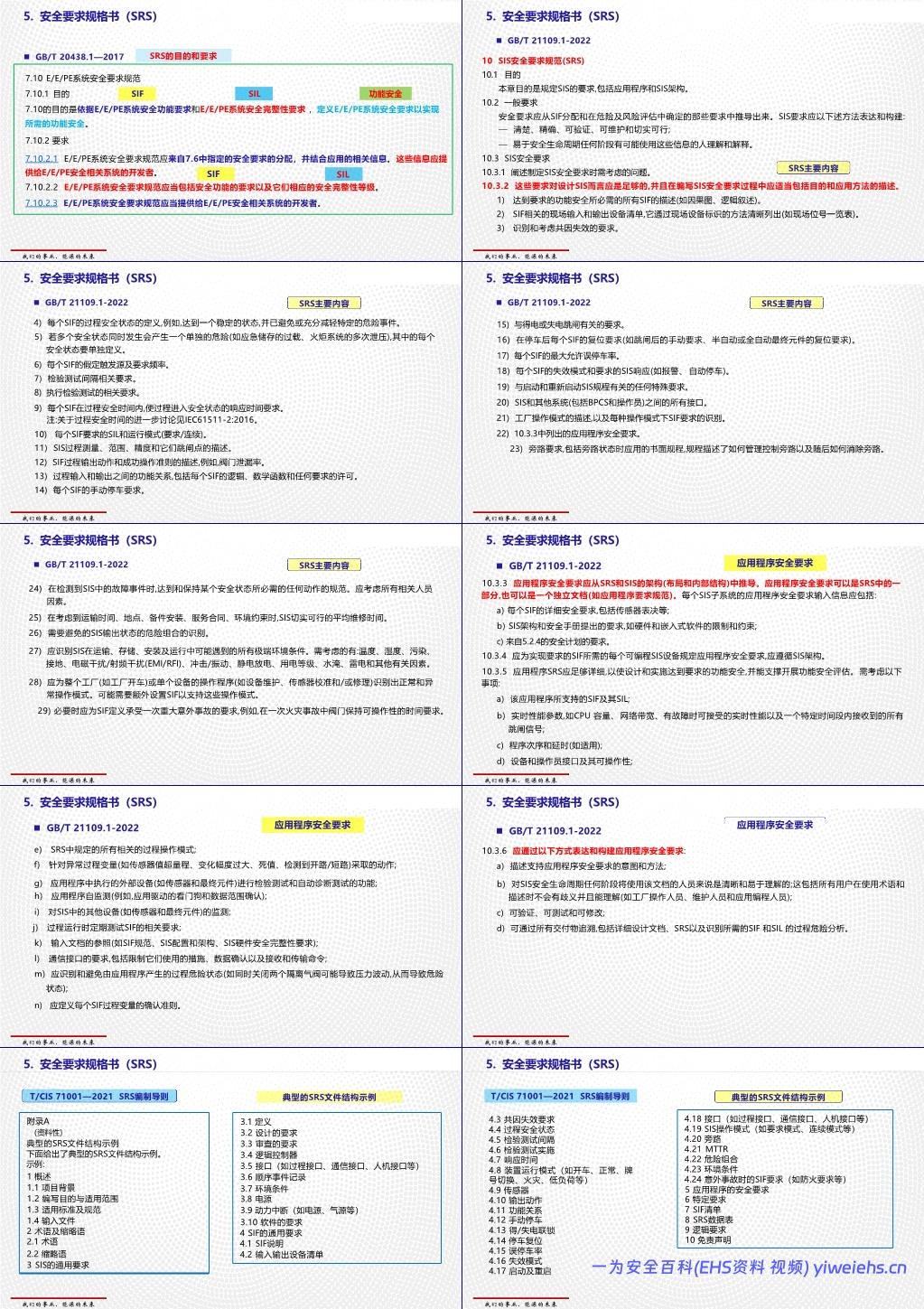

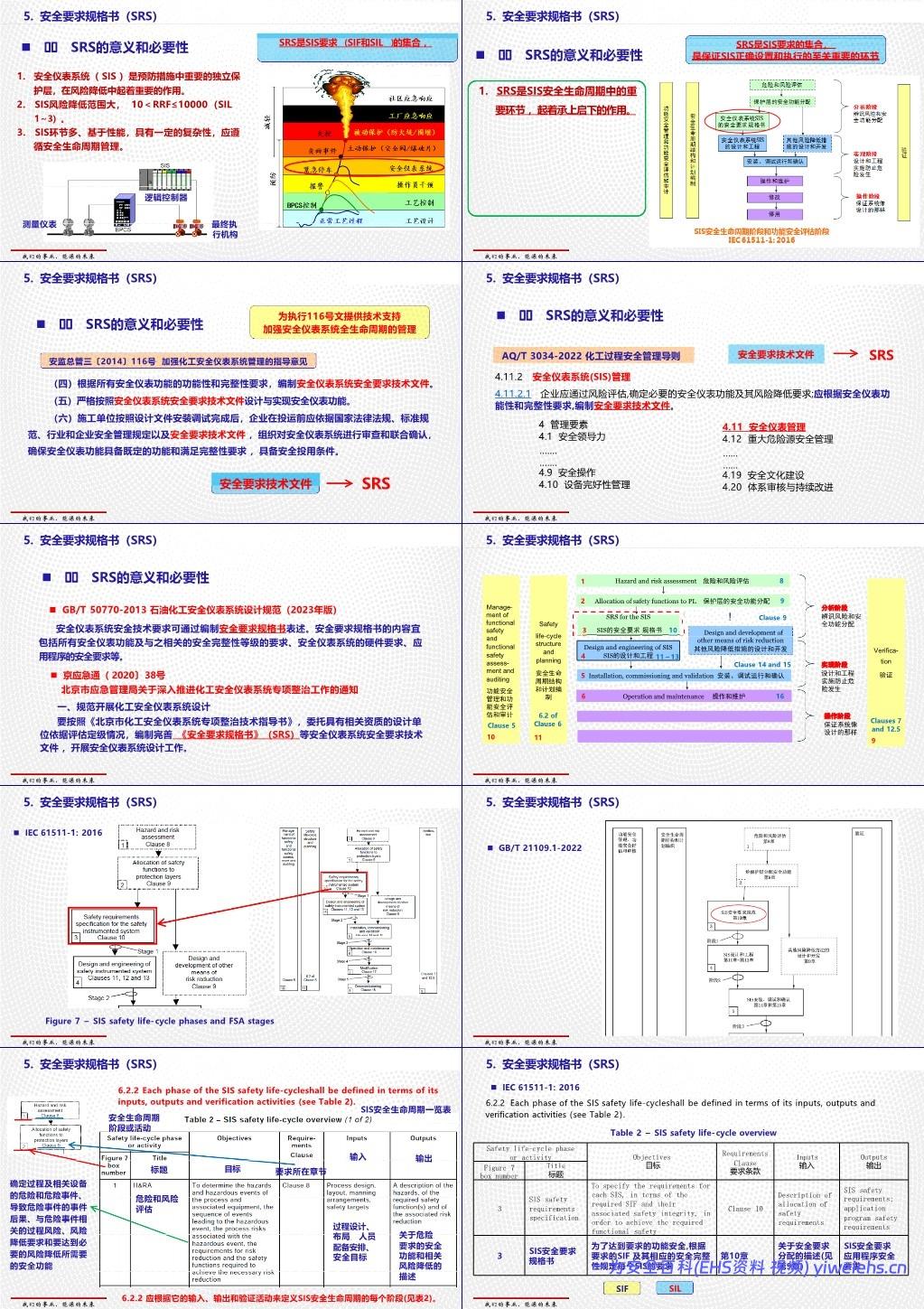

五、安全要求规格书（SRS）
（一）意义与编制依据
SRS 是包含所有 SIF 及对应 SIL 要求的规范性文件，是 SIS 安全生命周期的关键环节，承上启下连接风险评估与 SIS 设计。编制依据包括企业风险标准、LOPA 等危险分析结果，同时需满足安监总管三〔2014〕116 号、AQ/T 3034-2022 等政策标准对 “安全要求技术文件” 的要求。
（二）核心内容与结构
主要内容：涵盖 SIF 描述（因果图、逻辑叙述）、输入输出设备清单、共因失效防控要求、过程安全状态定义、SIF 触发源与响应时间、检验测试要求、SIL 等级与运行模式、联锁值与动作准则、手动停车 / 复位要求、系统接口、旁路管理、环境适应性要求等 29 项核心要素，同时需明确应用程序安全要求（如 CPU 容量、故障处理、通信接口）。
文件结构：参考 T/CIS 71001—2021，典型结构包括概述（项目背景、适用标准）、术语缩略语、SIS 通用要求（设计、接口、电源等）、SIF 通用要求（SIF 说明、输入输出清单）、应用程序安全要求、特定要求、SIF 清单及数据表（含传感器、逻辑控制器、最终元件参数）、因果图等附录。

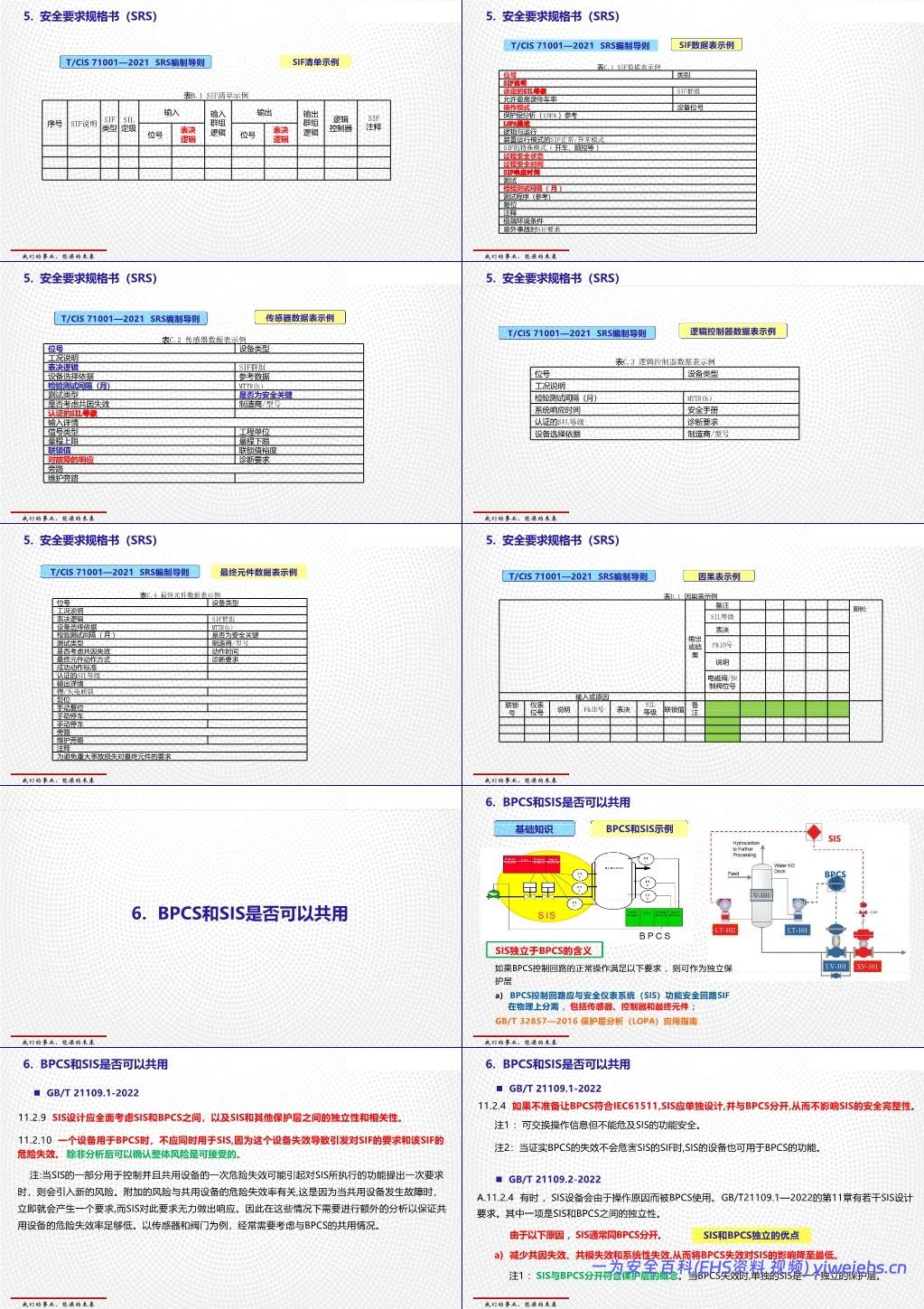

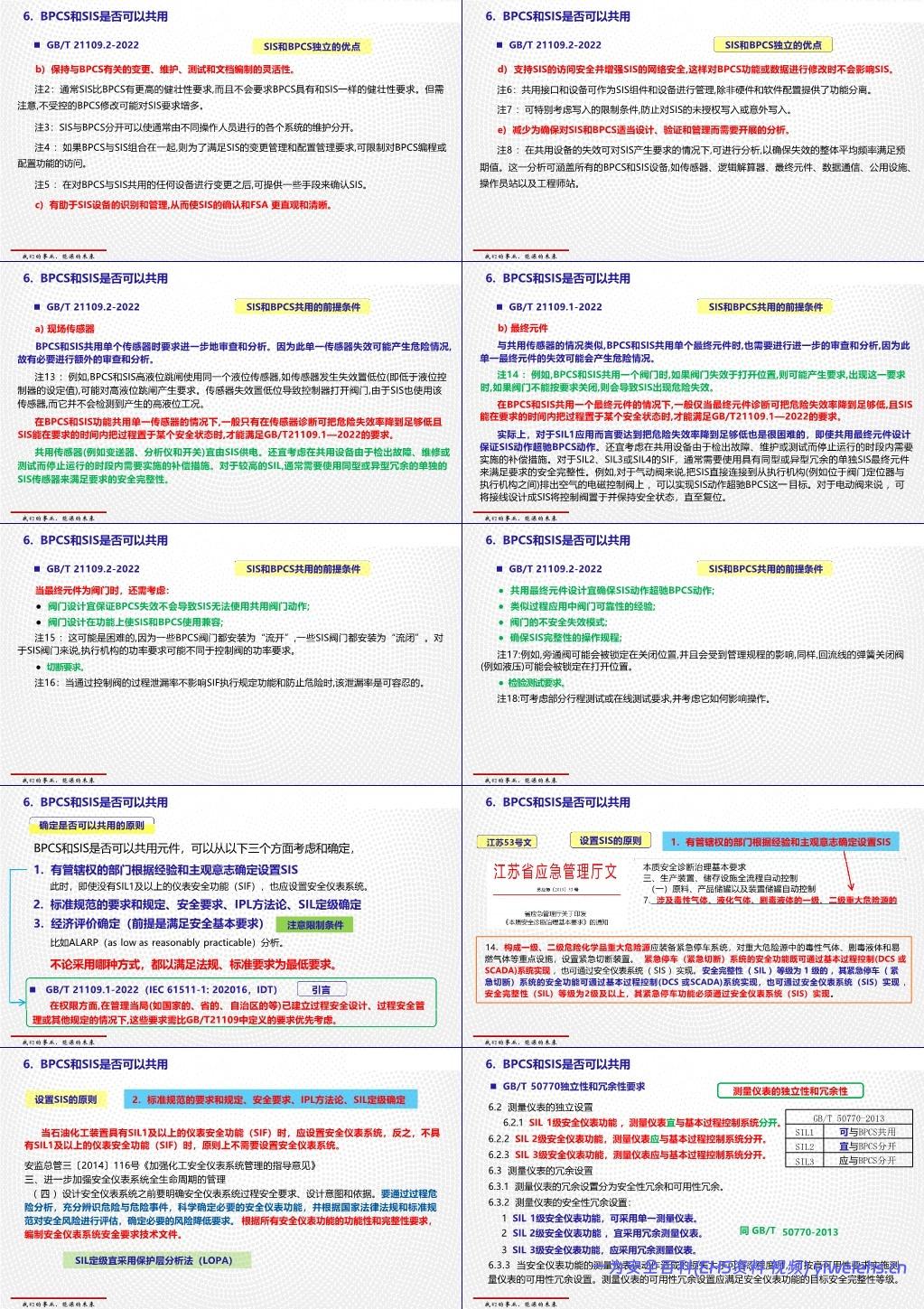

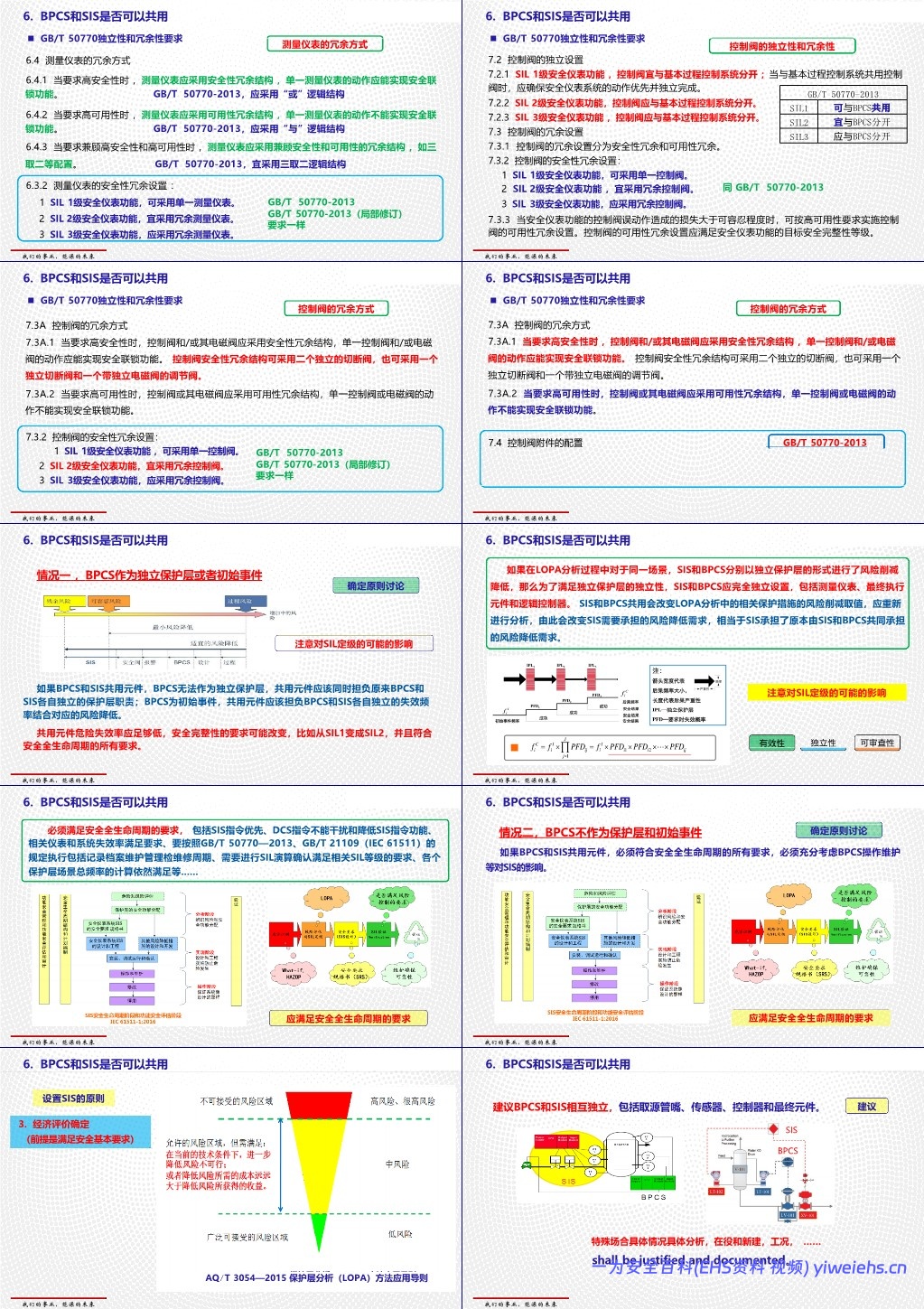

六、BPCS 和 SIS 是否可以共用
（一）基本原则
优先独立设置：SIS 与 BPCS 宜物理分离（含传感器、控制器、最终元件），以减少共因 / 共模 / 系统性失效，保障 SIS 安全完整性，符合保护层独立原则，同时便于各自维护、变更管理及 SIF 识别验证。
共用前提条件：仅当分析确认整体风险可接受时可共用设备，需满足：共用设备（如传感器、阀门）的危险失效率足够低，具备高诊断能力；SIS 动作需超驰 BPCS 动作；明确补偿措施（如设备故障 / 维护时的风险管控）；SIL 等级较低（如 SIL1），SIL2 及以上通常需独立冗余设备。
（二）具体规范要求
标准依据：GB/T 21109.1-2022 规定，BPCS 声明风险降低≤10 时可作为 IPL，若＞10 需按 IEC 61511 设计；GB/T 50770-2013 要求 SIL1 级测量仪表 / 控制阀 “宜” 与 BPCS 分开，SIL2-3 级 “应” 分开，且不同 SIL 对应不同冗余逻辑（如 SIL2 宜冗余、SIL3 应冗余）。
风险影响：共用设备会改变 LOPA 分析中的风险削减取值，可能导致 SIL 等级升级（如从 SIL1 升至 SIL2），需重新开展风险评估与 SIL 验证，确保满足 PFDavg/PFH、HFT（硬件容错）、SC（系统能力）要求，且符合全生命周期管理规范。

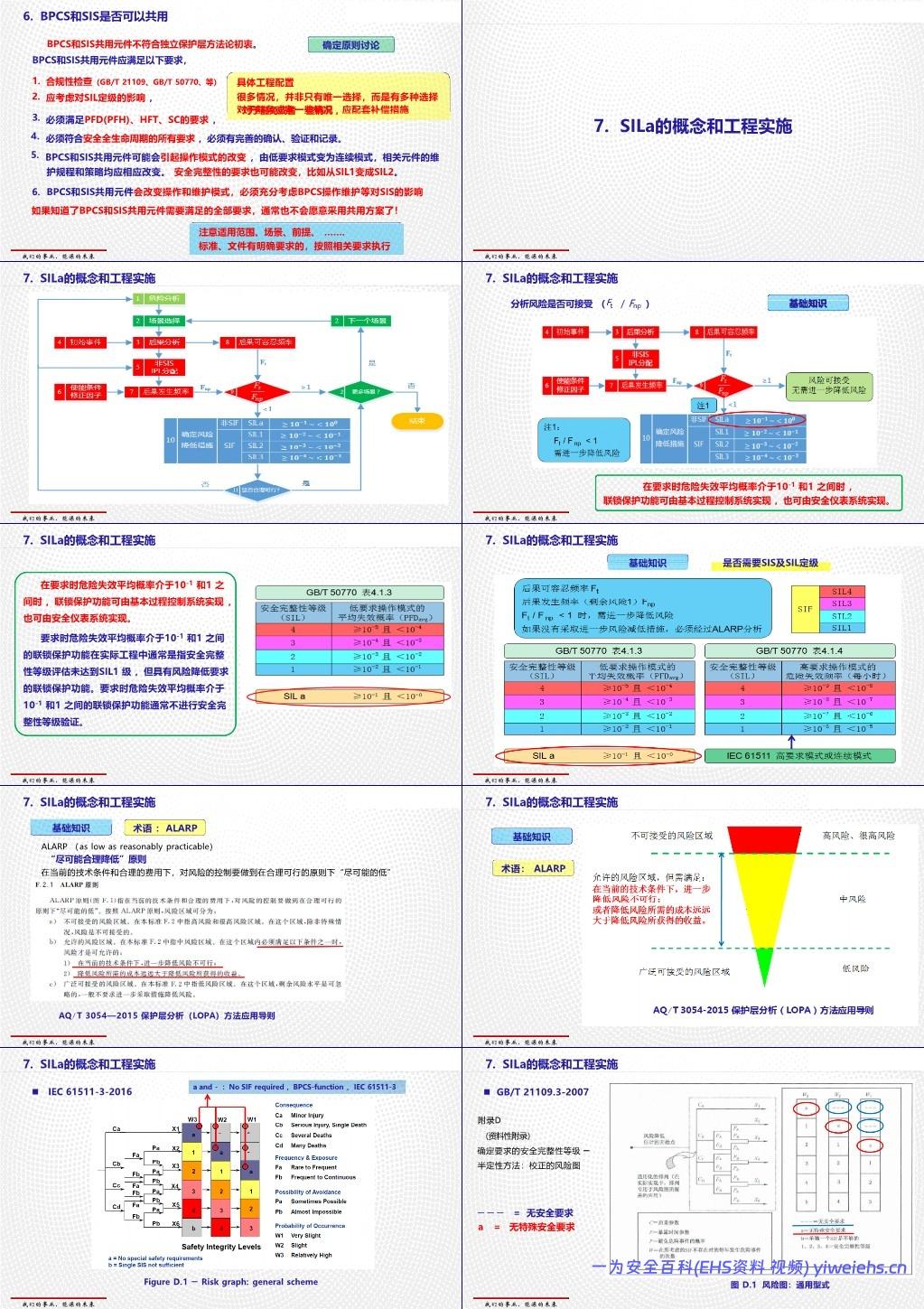

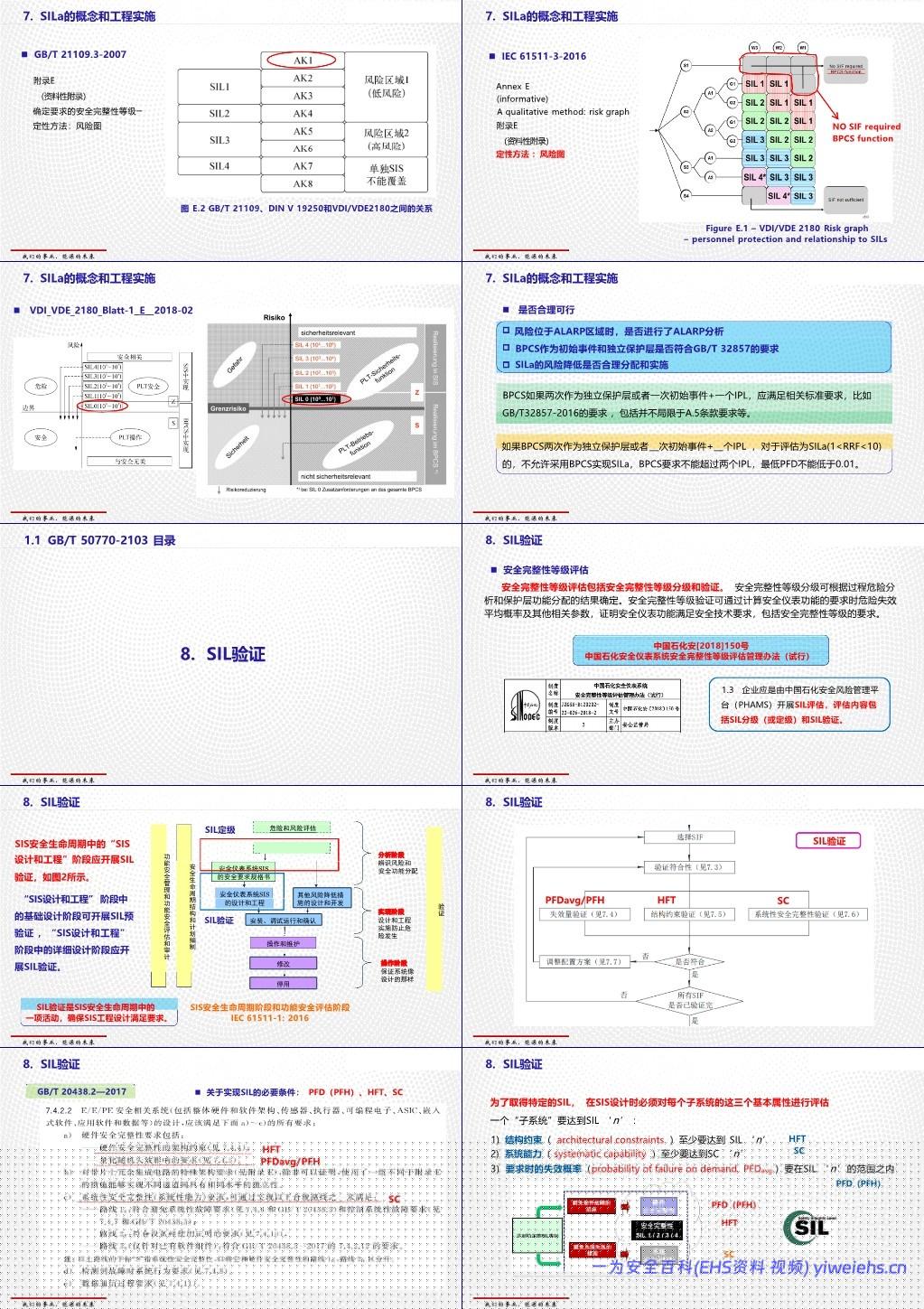

七、SILa 的概念和工程实施
（一）概念定义
SILa 指要求时危险失效平均概率介于 10⁻¹-1 之间、未达到 SIL1 级但需风险降低的联锁保护功能，通常不进行 SIL 验证，其风险降低能力（RRF）为 1-10，可由 BPCS 或 SIS 实现，需结合 ALARP（尽可能合理降低）原则分析风险可接受性。
（二）工程实施要点
应用场景：适用于风险较低、后果较轻的场景，如非重大危险源的一般工艺保护，需确认 BPCS 作为 IPL 时符合 GB/T 32857 要求（如 BPCS 不得作为超过 2 个 IPL，最低 PFD 不低于 0.01）。
风险控制：需验证 BPCS 作为初始事件或 IPL 的独立性，避免多次依赖 BPCS 导致风险叠加；风险位于 ALARP 区域时需开展经济可行性分析，确保风险降低措施在合理成本范围内。

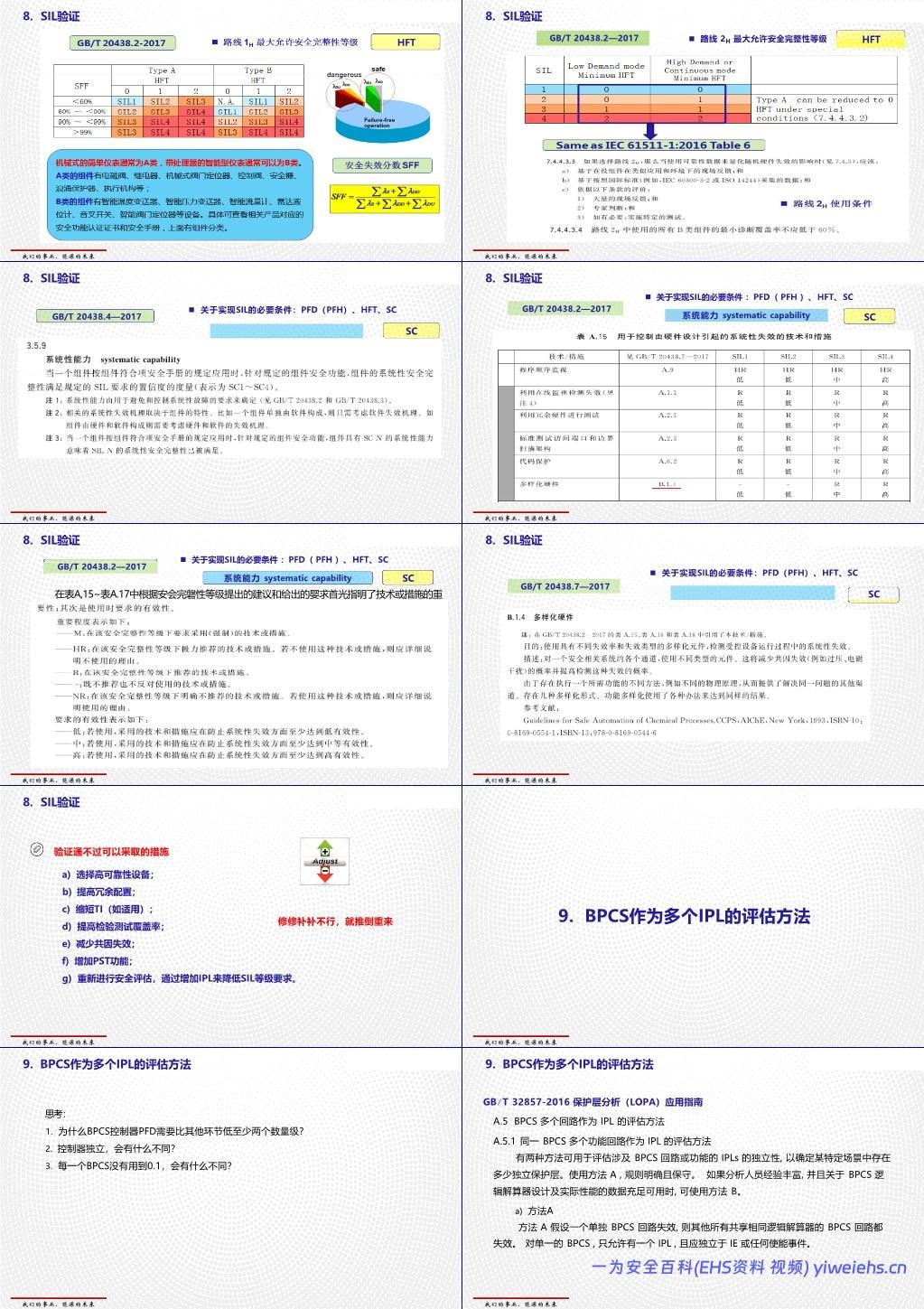

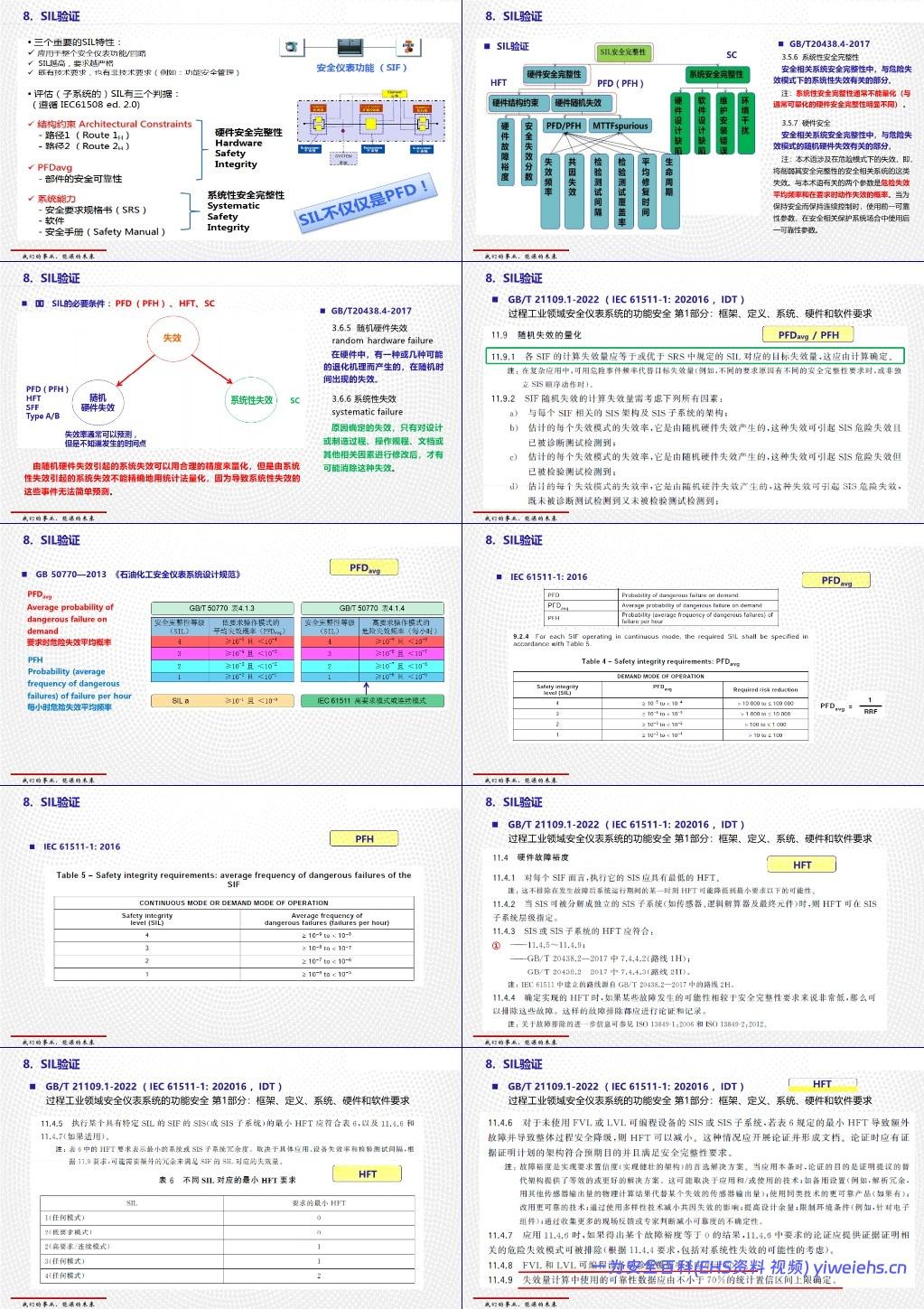

八、SIL 验证
（一）验证定位与时机
SIL 验证是 SIS 安全生命周期 “实现阶段” 的核心活动，基础设计阶段可开展预验证，详细设计阶段必须完成正式验证，目的是通过计算 PFDavg/PFH、验证结构约束（HFT）及系统性安全完整性（SC），证明 SIF 满足既定 SIL 要求。
（二）验证核心要素
PFDavg/PFH 计算：低要求模式下用 PFDavg（SIL1：10⁻²-10⁻¹，SIL2：10⁻³-10⁻²，依此类推），连续 / 高要求模式下用 PFH（SIL1：10⁻⁶-10⁻⁵ 次 / 小时），需结合设备失效率、测试周期、诊断覆盖率等参数，采用可靠数据（如制造商安全手册）计算。
HFT（硬件容错）：根据 SIL 等级确定最小 HFT，如 SIL1（任何模式）、SIL2（低要求模式）HFT≥0；SIL2（高要求 / 连续模式）、SIL3（任何模式）HFT≥1；SIL4 HFT≥2，需结合设备分类（Type A/B）及安全失效分数（SFF）确定最大允许 SIL。
SC（系统能力）：通过技术措施（如程序监视、冗余测试、代码保护）控制系统性失效，不同 SIL 对应不同措施等级（如 SIL3 需 “极力推荐” 或 “强制” 措施），需符合 GB/T 20438.2/7 的措施有效性要求（低 / 中 / 高）。
（三）验证不通过的改进措施
包括选择高可靠性设备、提高冗余配置（如三取二逻辑）、缩短测试间隔（TI）、提升测试覆盖率、减少共因失效、增加部分行程测试（PST）功能，或重新开展风险评估（增加 IPL 降低 SIL 要求）。

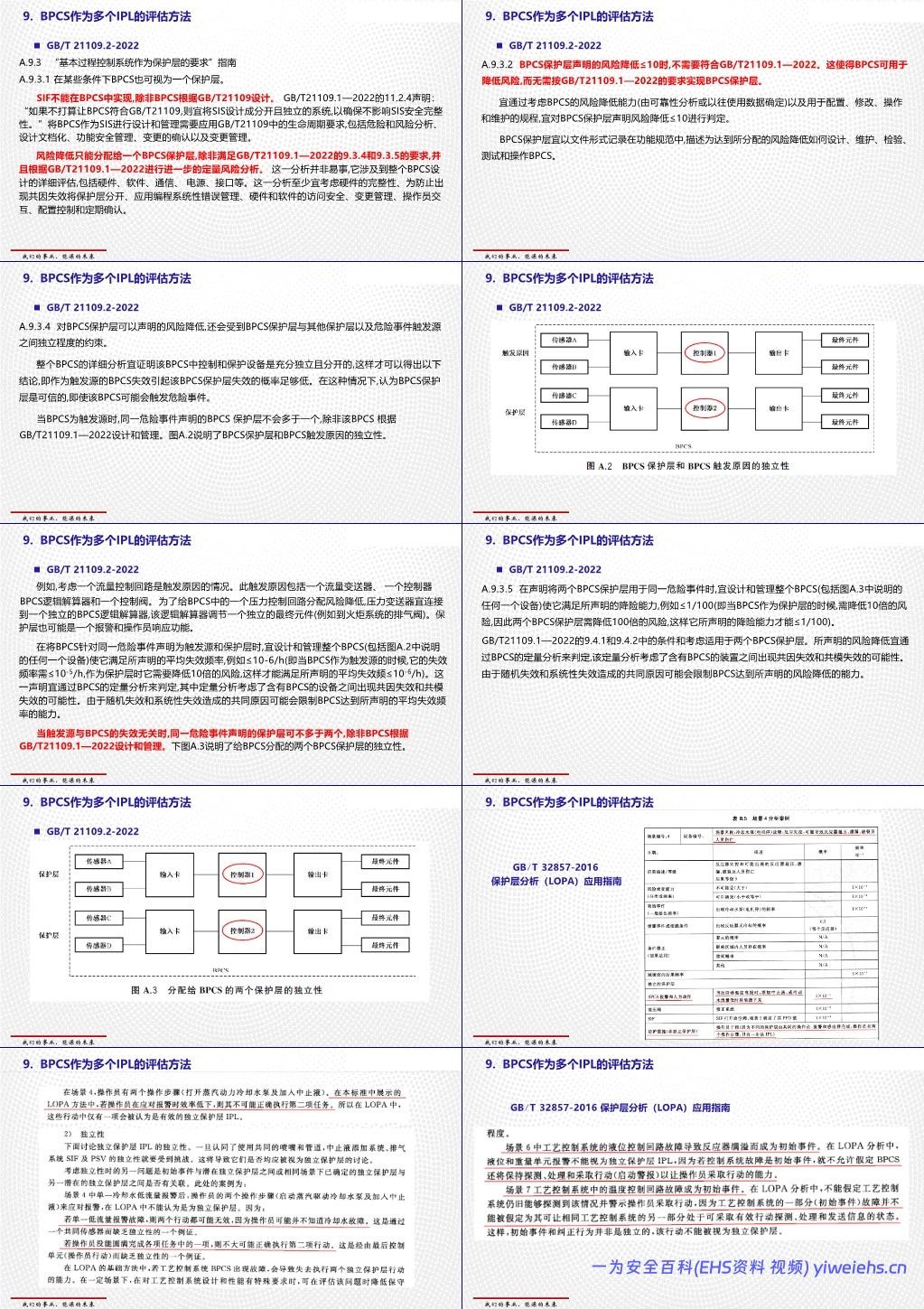

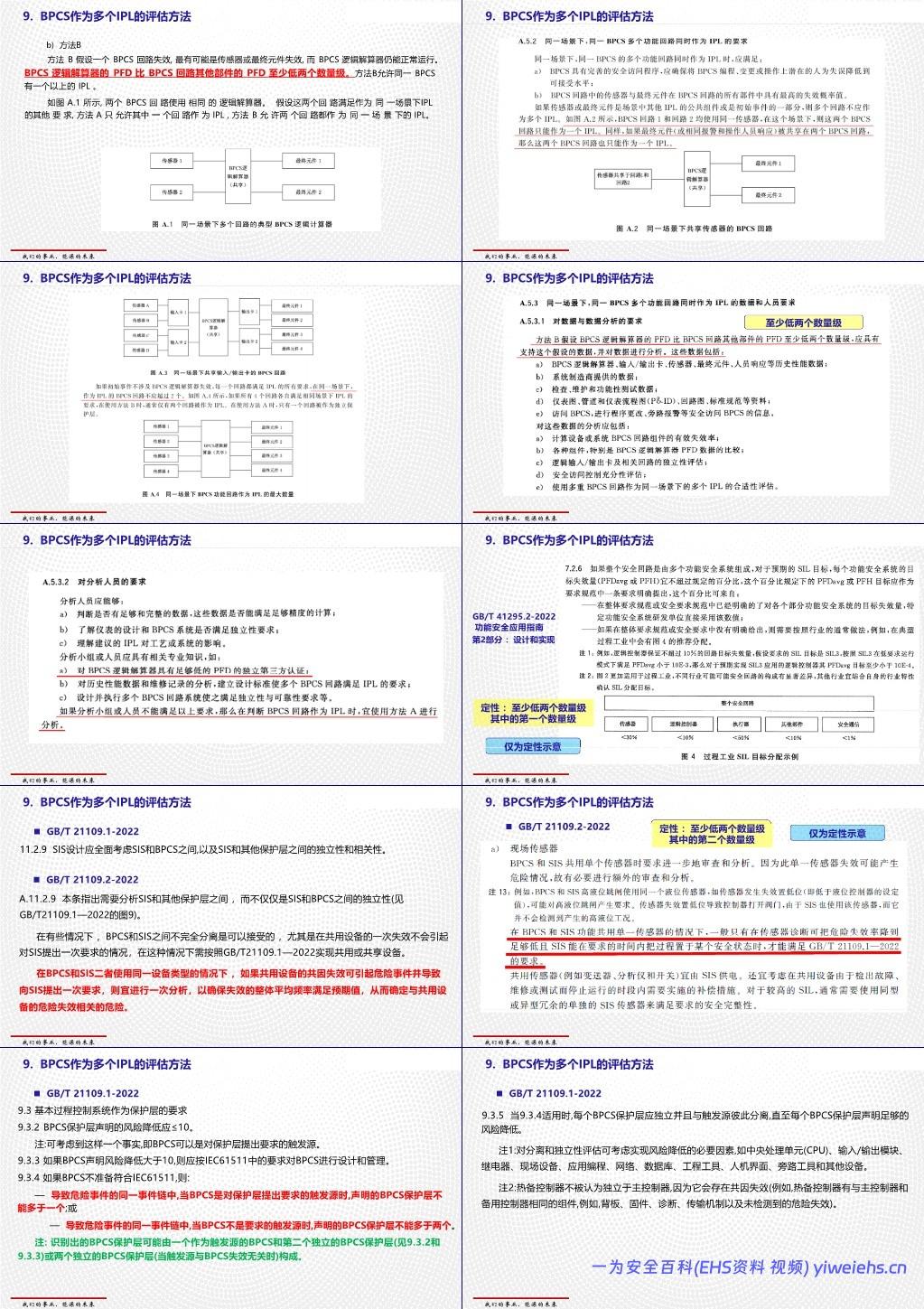

九、BPCS 作为多个 IPL 的评估方法
（一）评估方法分类（依据 GB/T 32857-2016）
方法 A（保守型）：假设共享同一逻辑解算器的 BPCS 回路存在关联性，单个回路失效则所有回路失效，同一 BPCS 仅允许作为 1 个 IPL，适用于数据不足或经验有限的场景。
方法 B（灵活型）：假设 BPCS 回路失效多源于传感器 / 最终元件，逻辑解算器 PFD 比其他部件低至少 2 个数量级，允许同一 BPCS 作为多个 IPL，但需满足逻辑解算器高可靠性、回路独立性（如独立 I/O 模块、应用程序）及定量风险分析要求。
（二）规范约束与独立性要求
数量限制：GB/T 21109.1-2022 规定，BPCS 作为触发源时，同一危险事件的 BPCS 保护层不超过 1 个；非触发源时不超过 2 个，且需独立分离（如独立 CPU、网络、工程工具），热备控制器不视为独立。
风险降低上限：BPCS 单个保护层风险降低≤10，多个保护层叠加需通过定量分析（含共因失效评估），确保整体风险降低符合可容忍水平，且需文档化记录设计、维护、测试规程。
