【PPT】低压电工安全技术培训课程预览：
【PPT】低压电工安全技术培训课程内容介绍：
该文档是一份题为《低压电工安全技术培训》的PPT课件，共分为七个主要部分，系统介绍了低压电工相关的基础知识、常用电器元件、安全操作规范及设备维护等内容。

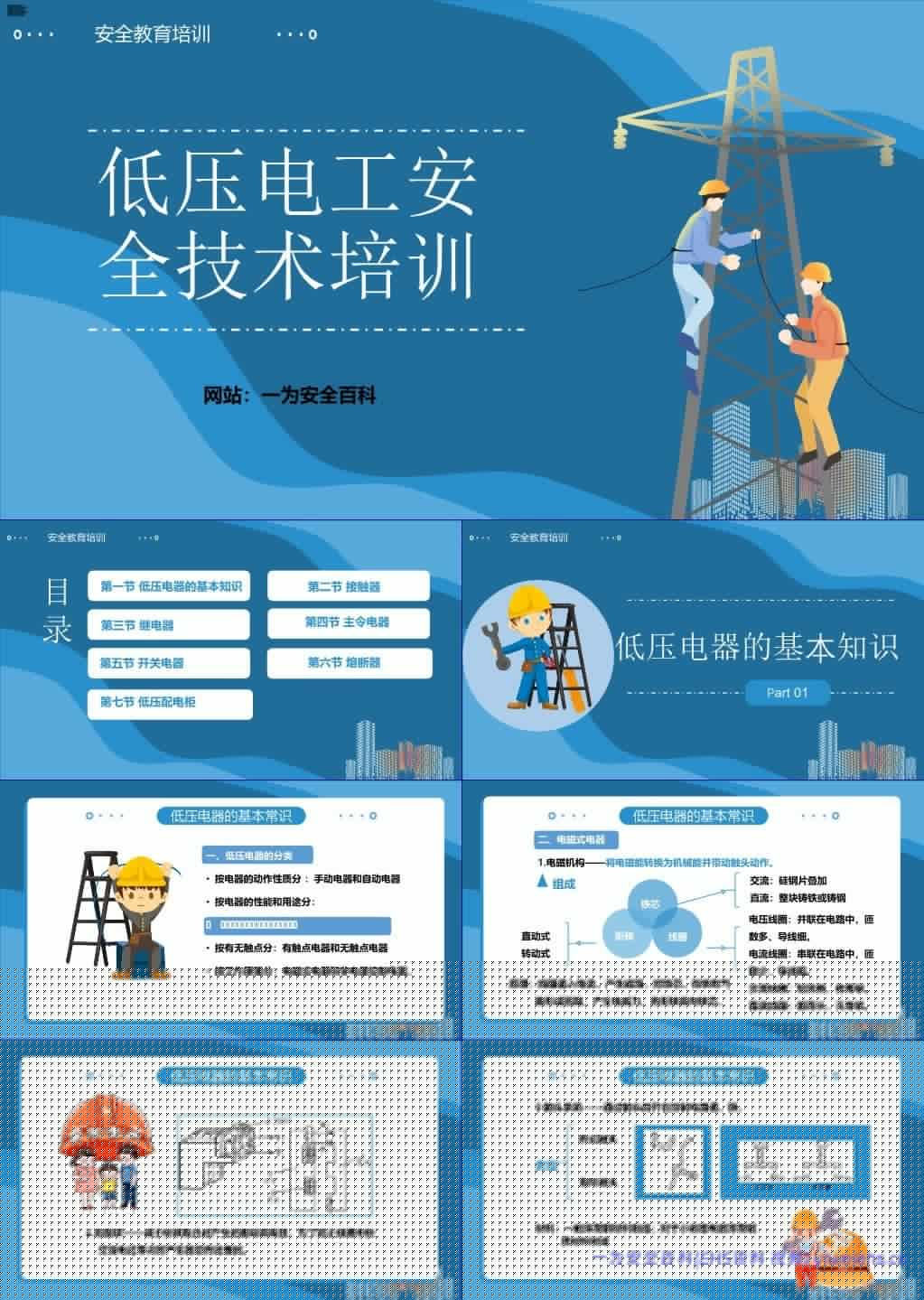

第一部分：低压电器的基本知识
低压电器按动作性质分为手动和自动；
按用途分为控制电器和保护电器；
按有无触点分为有触点和无触点电器；
按工作原理分为电磁式和非电量控制电器。
重点讲解了电磁式电器的四大组成部分：
电磁机构（铁芯、衔铁、线圈）；
短路环（用于减小交流电过零时的振动与噪音）；
触头系统（桥式、指形触头，材料多为铜或银）；
灭弧系统（用于10A以上电路，防止电弧危害，措施包括吹弧、拉弧、多断口等）。

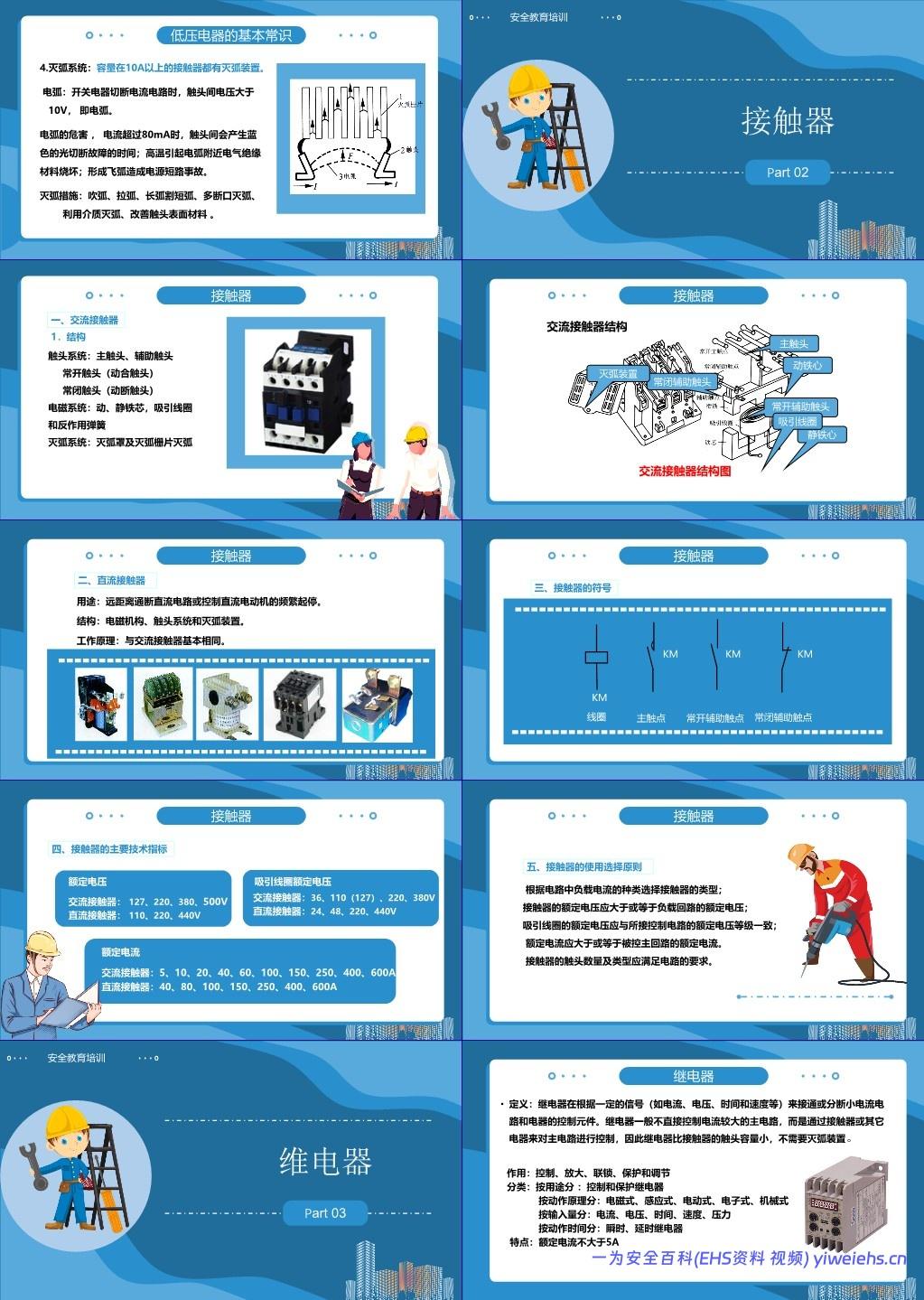

第二部分：接触器
分为交流接触器和直流接触器；
结构包括主/辅助触头、电磁系统、灭弧装置；
符号为 KM；
技术参数包括额定电压、电流、吸引线圈电压；
选用原则：匹配负载类型、电压等级、电流大小及触头数量。
第三部分：继电器
定义：根据电流、电压、时间等信号控制小电流电路；
特点：触头容量 ≤5A，无需灭弧装置；
类型包括：
电流继电器（过流/欠流）；
电压继电器（过压/欠压）；
中间继电器（扩展触点）；
热继电器（电动机过载保护，常用双金属片式）；
时间继电器（通电/断电延时）；
速度继电器（检测转速 >120rpm 动作）；
其他：光电、温度、压力继电器。
第四部分：主令电器
用于发出控制指令，不直接控制主电路；
包括：
控制按钮（≤5A）；
万能转换开关；
主令控制器；
行程开关（机械碰撞触发）；
接近开关（非接触式感应）。
第五部分：开关电器
刀开关：用于隔离电源，分开启式、封闭式（铁壳开关）；
组合开关（转换开关）：用于小电机启停、换向，≤5.5kW；
低压断路器（自动空气开关）：
具有过载、短路、失压保护；
分框架式（万能式）和塑壳式；
含多种脱扣器（热、电磁、分励、失压）。
第六部分：熔断器
作用：短路和严重过载保护；
类型：瓷插式（RC）、螺旋式（RL）、有填料式（RT）、快速（RS）、自恢复等；
核心参数：熔体额定电流、熔管额定电流、最小熔化电流、分断能力；
使用要求：严禁用铜丝/铁丝代替熔体，更换时必须断电。

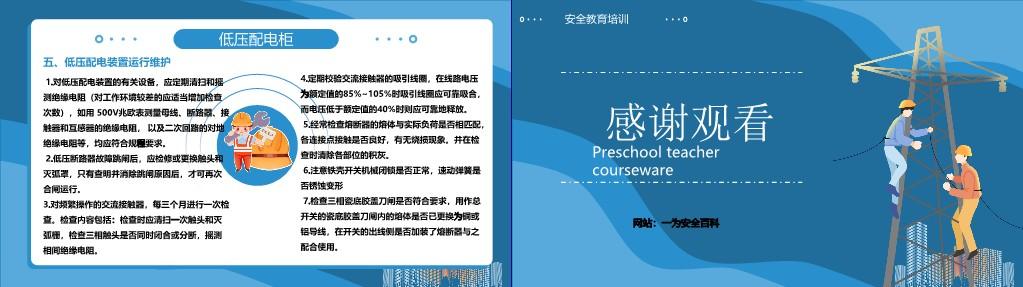

第七部分：低压配电柜
常见型号：PGL、GGD（重点介绍）；
GGD特点：固定安装、高分断能力、IP30防护、符合IEC/GB标准；
用途：动力与照明配电，≤380V，≤3150A；
安装要求：牢固、接地良好、环境干燥无腐蚀；
投运前检查：绝缘电阻 ≥0.5MΩ（1000V兆欧表），耐压1kV；
日常巡视：检查元件状态、信号指示、接点温升、仪表准确性；
运行维护：定期清扫、检查触头、校验线圈吸合电压（85%~105%可靠吸合）。
关键词：低压电工培训, 低压配电柜, 接触器工作原理, 熔断器的作用, 热继电器选型
