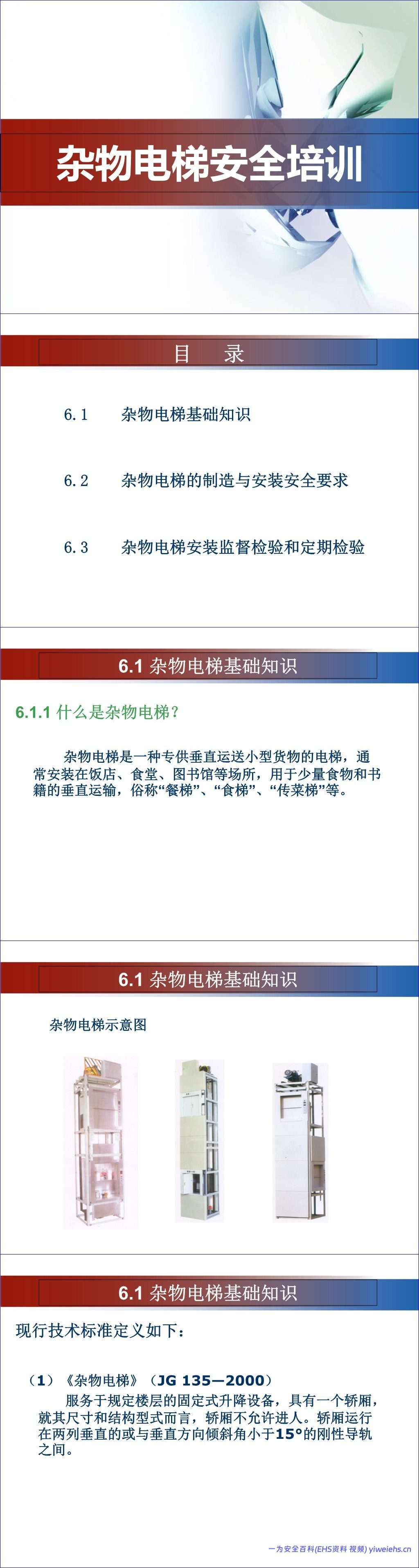

杂物电梯安全培训 PPT 总结
这份培训课件专门针对杂物电梯（传菜梯） 做完整安全科普，全程围绕三大板块展开：基础定义与两套核心国标差异、制造安装硬性安全规范、设备监检与年度定检全套要求，还附上大量真实检验不合格数据，不管是后厨操作人员、维保师傅还是设备管理员都能看懂。

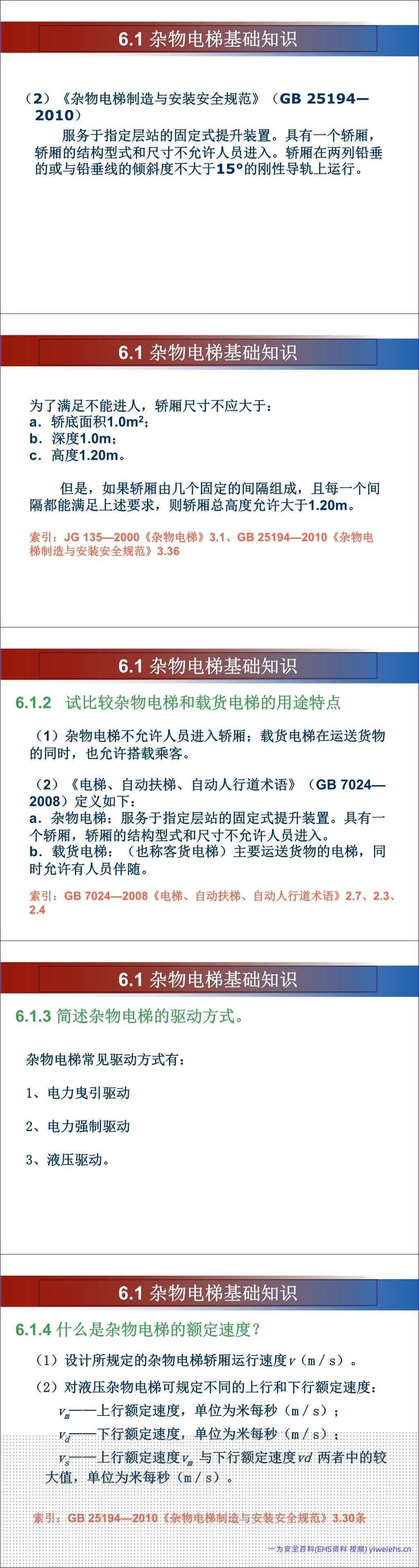

一、杂物电梯基础认知：分清国标红线，别和载货电梯搞混
大家饭店后厨、图书馆见的传菜梯就是杂物电梯，核心底线只有一条：轿厢尺寸从设计上就禁止任何人进入，和能载人的载货电梯有本质区别。

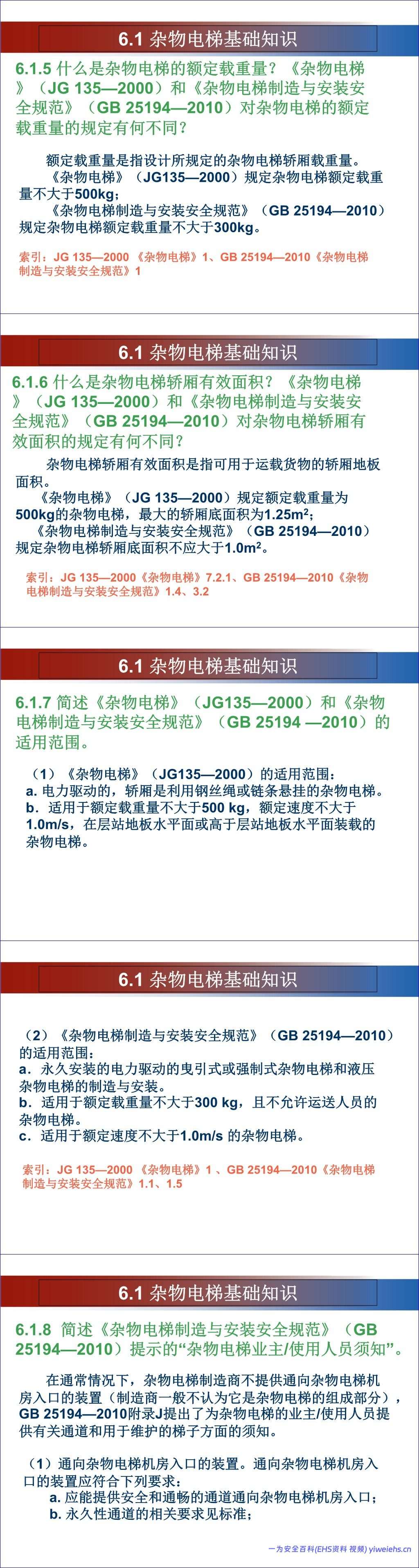

两套核心标准核心参数对比（重点区分 JG135-2000 旧行业标准、GB25194-2010 现行国标）
额定载重：旧标准上限 500kg，现行国标严格缩至 300kg；
轿厢尺寸：旧标准底面积最大 1.25㎡、长宽高≤1.4m；国标强制底面积≤1.0㎡、深度 1m、高度 1.2m，多隔间分段式轿厢才可放宽总高；
适用范围：JG135 只覆盖钢丝绳 / 链条悬挂电力梯；GB25194 覆盖曳引、强制、液压三类所有杂物电梯，也是目前检验的主要依据。
三类主流驱动方式：电力曳引、电力强制、液压驱动，其中强制梯额定速度不能超 0.63m/s。
业主机房维护硬性要求

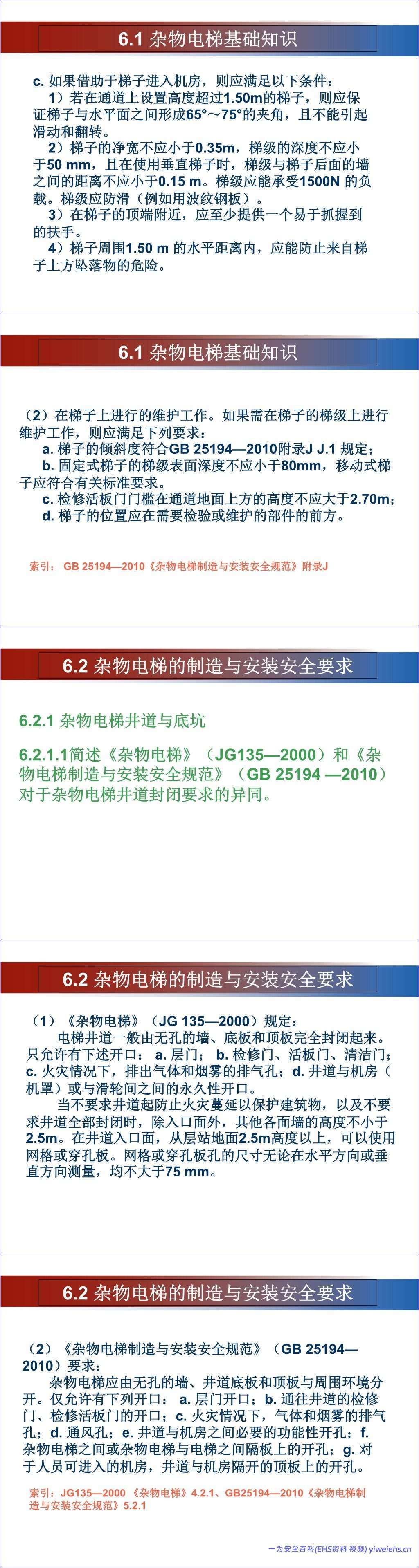

爬梯进机房时，梯子倾角要卡在 65°~75°，净宽最少 35cm，梯级承重 1500N；检修活板门槛离地不能超 2.7m，梯子要正对维保部件，防止维修时坠落。
框架式杂物电梯实物图
二、制造与安装全流程安全硬性规范（井道、机房、层门、轿厢、悬挂系统全覆盖）
这部分是现场整改、验收的核心依据，两套标准异同点全部拆解，每一处都对应安全风险：

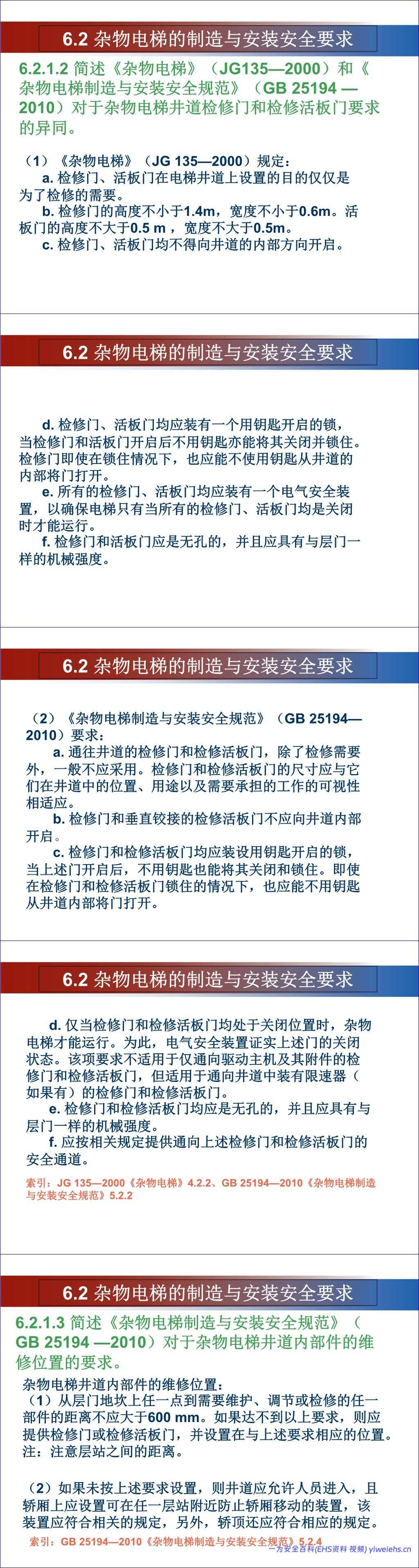

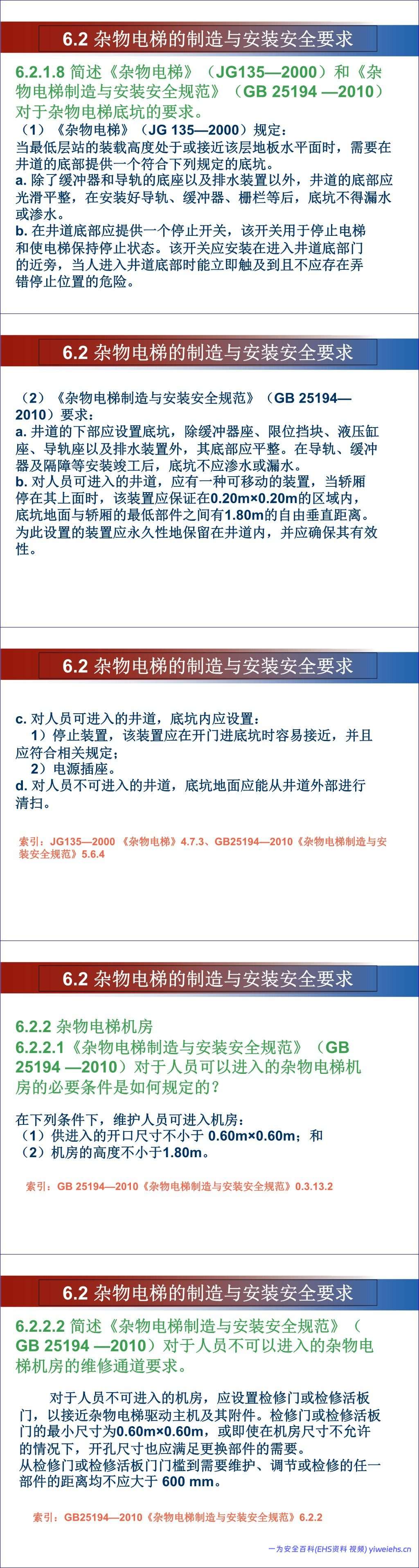

1. 井道与底坑防护

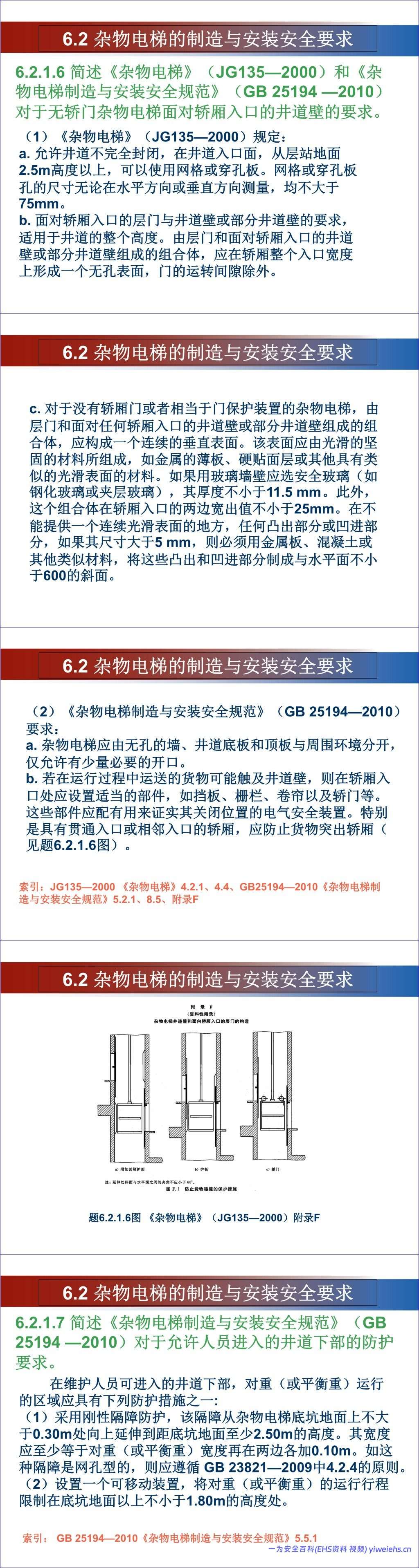

井道封闭：国标要求几乎全封闭，仅预留层门、检修门、通风、排烟等必要开孔；JG135 允许 2.5m 以上墙面用网格板，但网孔长宽不能超 75mm；
检修门 / 活板门：一律不能朝井道内开，配专用钥匙锁，关门电气开关失效电梯直接停运；检修门最小 1.4m×0.6m，活板门长宽不超 0.5m；

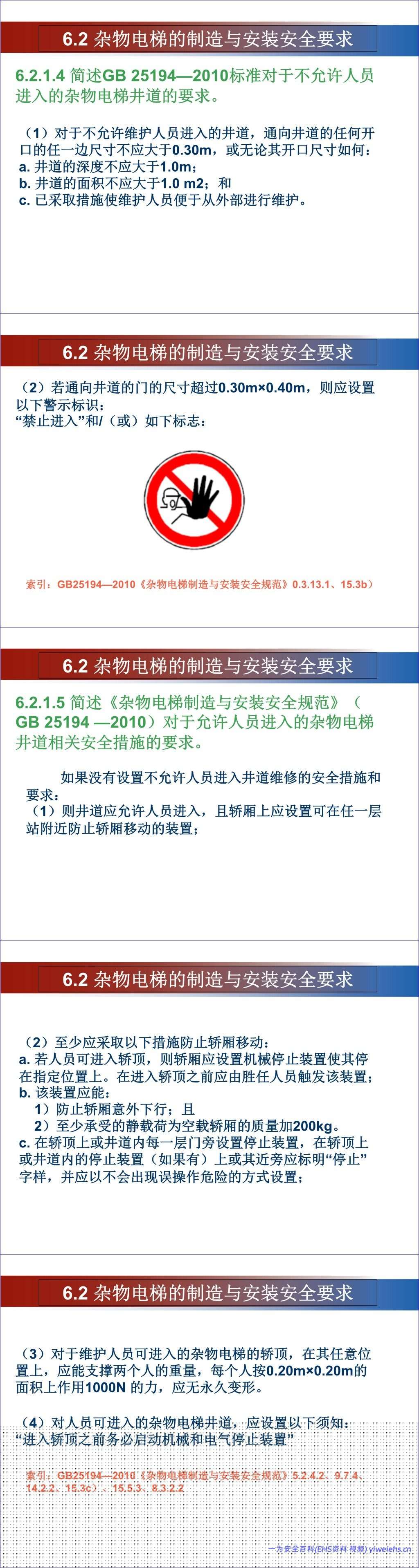

井道人员准入区分：不允许人员进井道的设备，所有开口单边尺寸≤0.3m；允许人员下井道维护的，对重区域必须装 2.5m 高刚性隔障，底坑要预留 1.8m 安全垂直距离，配备停止开关、电源插座；
底坑要求：地面平整无渗水漏水，人员可进入井道必须装红色非自动复位停止开关、照明、插座；强制驱动梯轿厢顶部额外加装缓冲器。

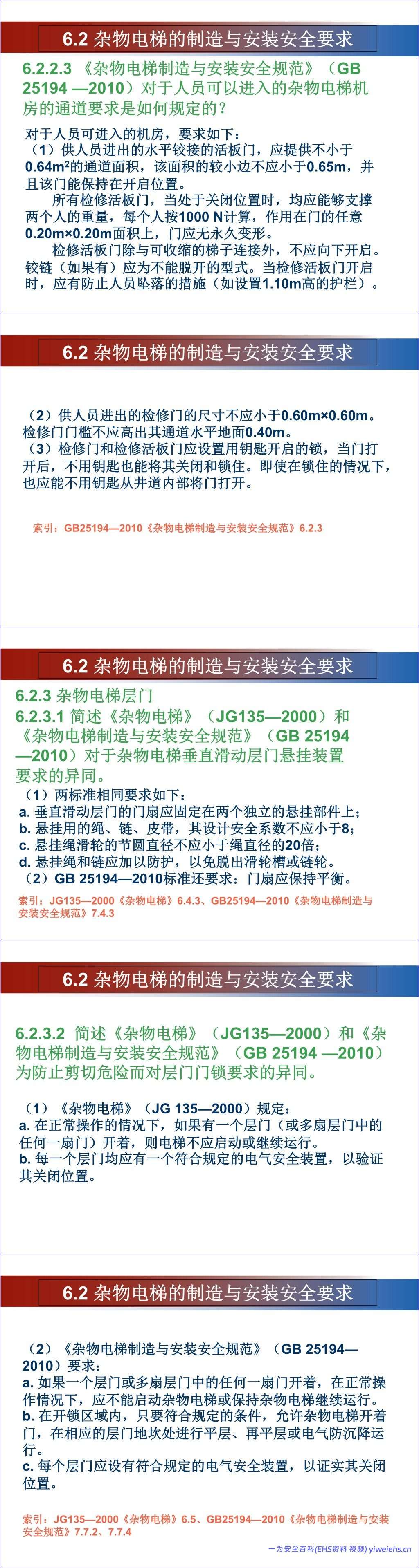

2. 机房相关安全规则
可进机房：入口开孔≥0.6m×0.6m，室内净高≥1.8m；检修活板门不能向下开启，开启后配 1.1m 防护栏；
不可进机房：检修门最小 0.6m×0.6m，所有维保部件距离检修口不超过 600mm；
通用要求：机房通道净高≥1.8m，通风防雨、配消防设施、固定照明，门上贴 “机房重地闲人免进” 标识；控制柜正面检修空间≥0.9m，无电侧面最少 0.5m。

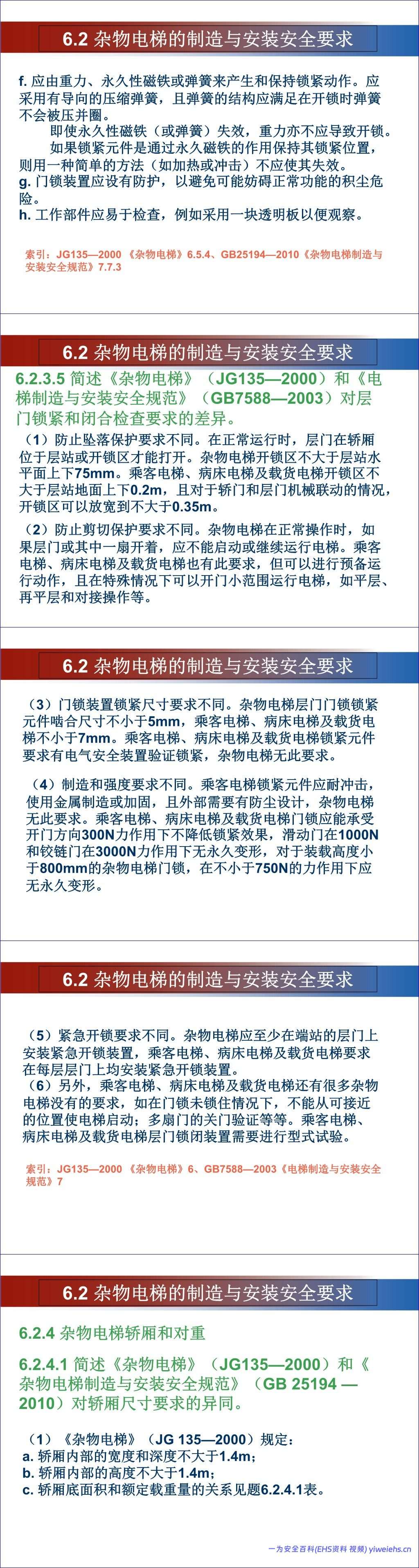

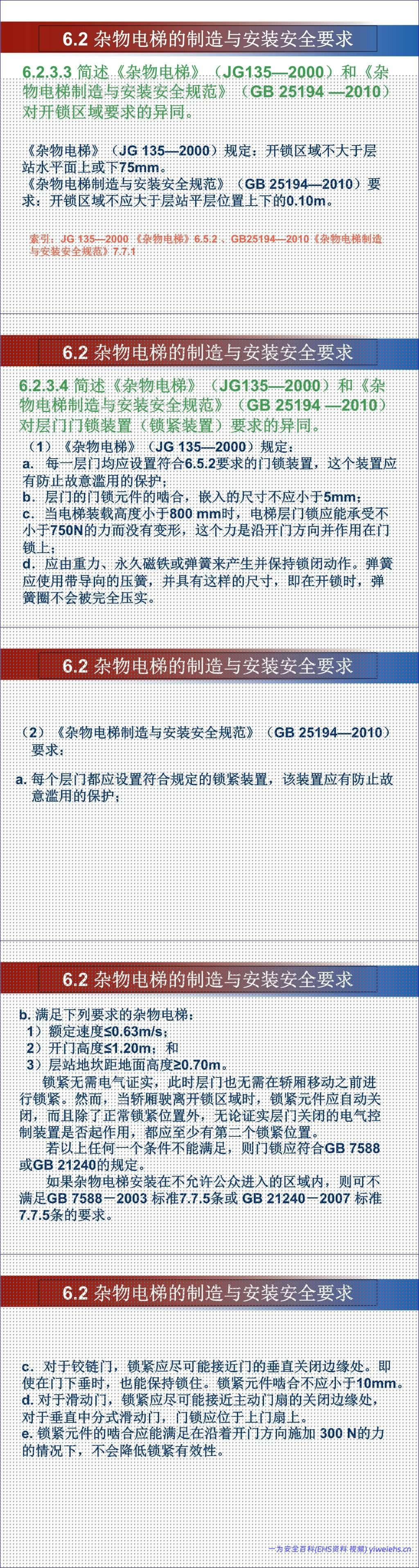

3. 层门门锁（最容易出剪切事故的部位）
基础联锁：任意一层门没关好，电梯绝对不能启动；
开锁区域：JG135 允许平层上下 75mm，GB25194 放宽至 100mm；
门锁啮合深度：旧标准≥5mm，国标铰链门要求≥10mm；仅满足低速、小门、高地坎三个条件的小型梯，可豁免门锁电气验证；
细节：垂直滑动层门门扇必须两套独立悬挂件，悬挂绳安全系数≥8；端站层门必须装紧急开锁装置，层门门扇间隙验收≤6mm，年检放宽至 10mm。

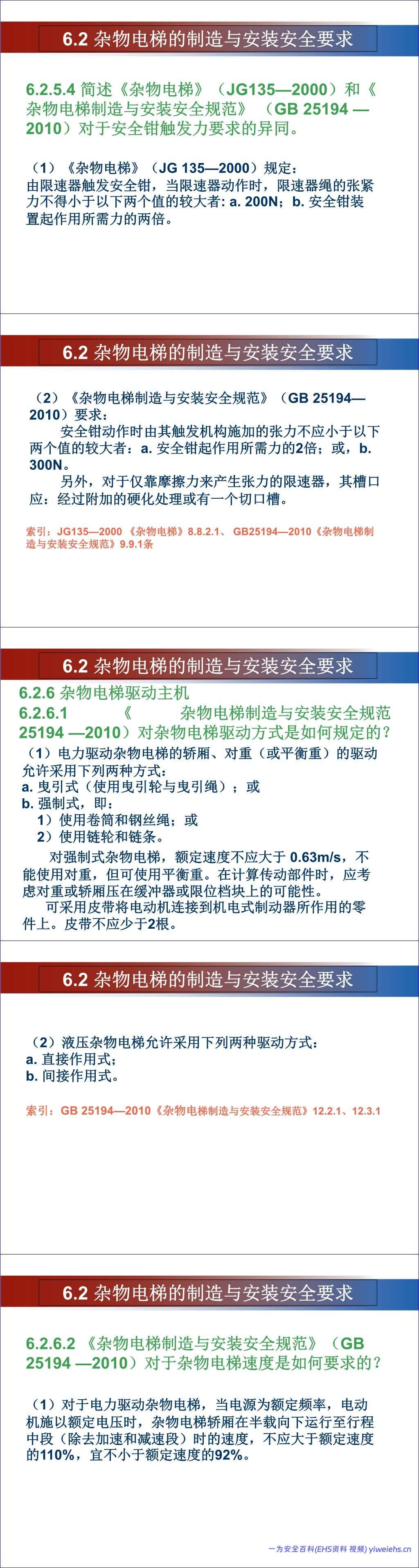

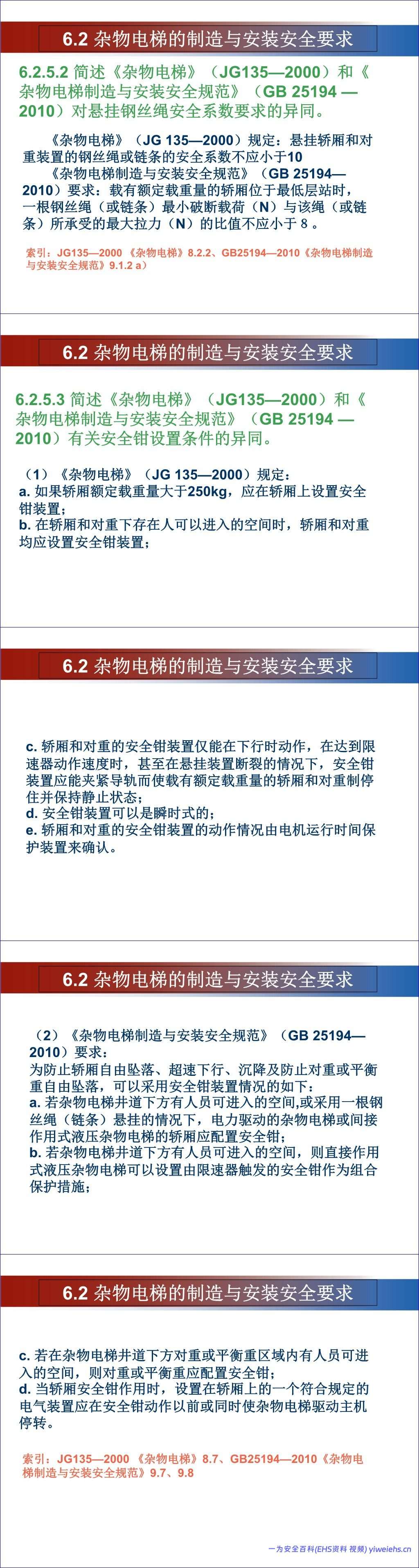

4. 轿厢、悬挂与防坠落保护

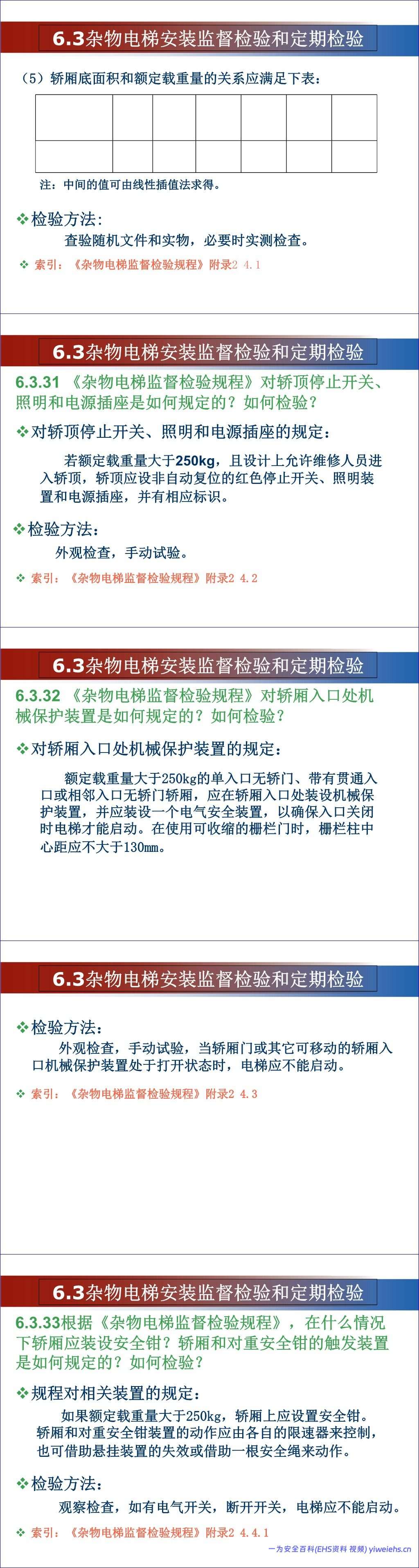

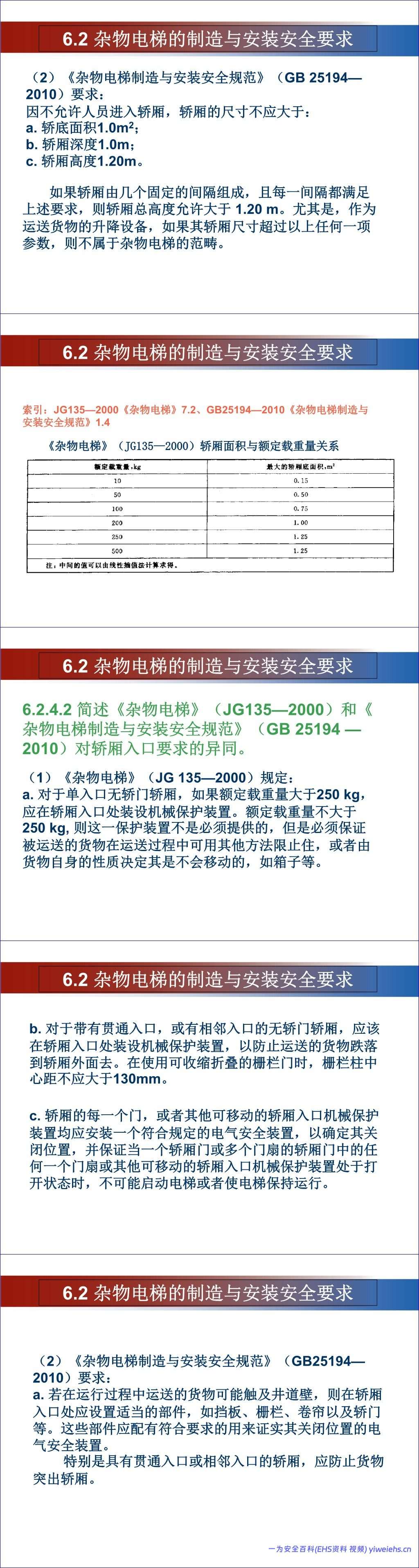

轿厢入口防护：载重超 250kg、贯通双开门轿厢，必须装栅栏 / 挡板，配关门电气开关，栅栏立柱间距≤130mm；

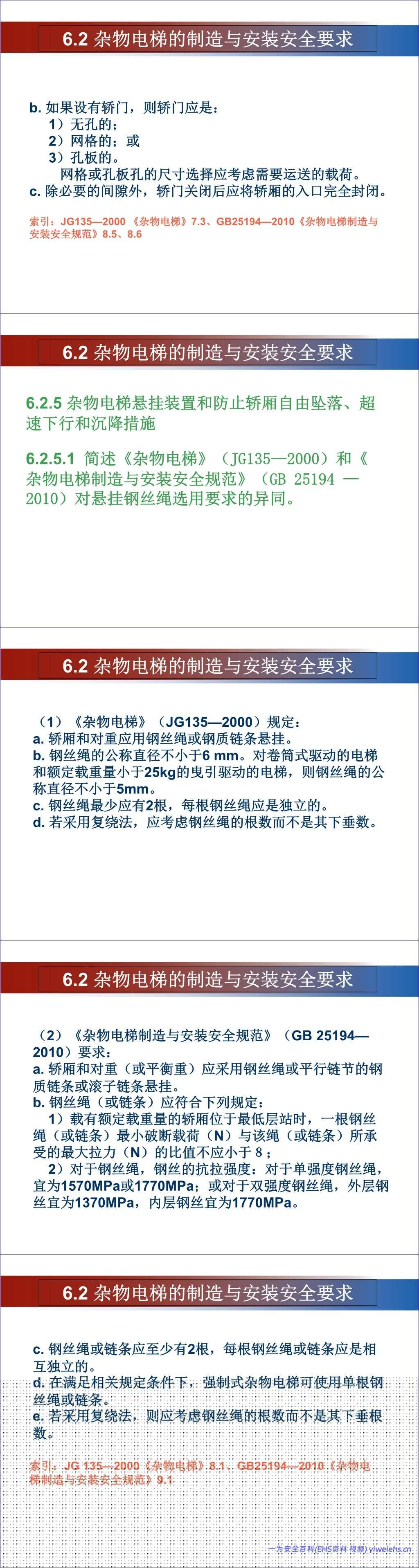

钢丝绳 / 链条：最少 2 根独立悬挂，JG135 安全系数≥10，国标≥8；卷筒梯钢丝绳直径≥5mm，其余≥6mm；曳引轮直径至少是钢丝绳直径 20 倍；
安全钳触发规则：JG135 规定载重超 250kg 必须装；国标要求井道下方有人可进入空间、单绳悬挂设备必须配备；限速器触发张力最低 300N，动作速度在额定速度 115%~1.25m/s 之间；

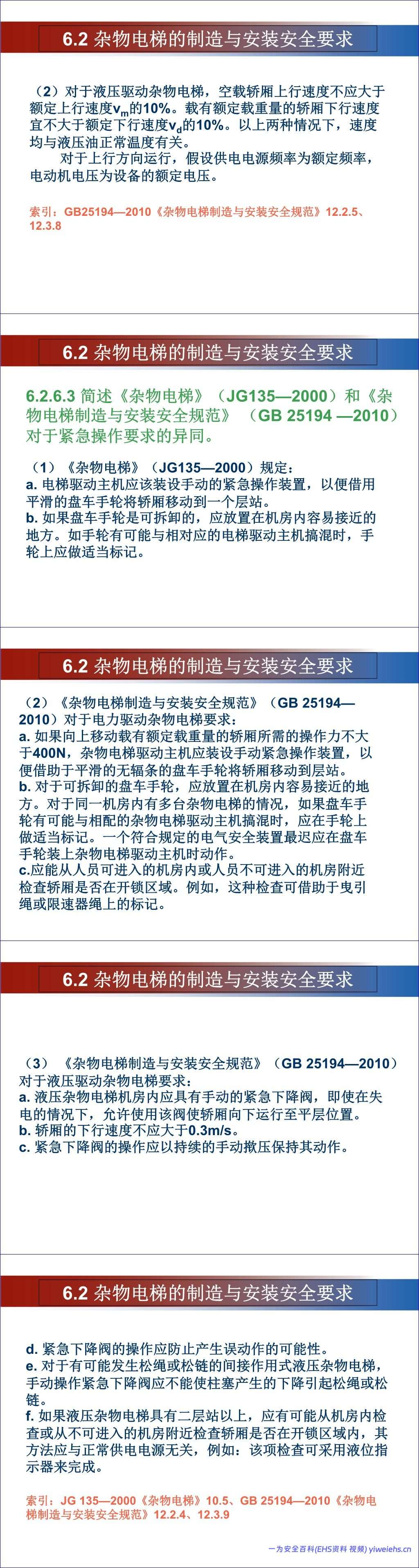

驱动主机紧急操作：曳引梯手动盘车力≤400N 才配盘车手轮，黄盘车手轮、红松闸扳手；液压梯配失电可用的手动下降阀，下行速度≤0.3m/s。

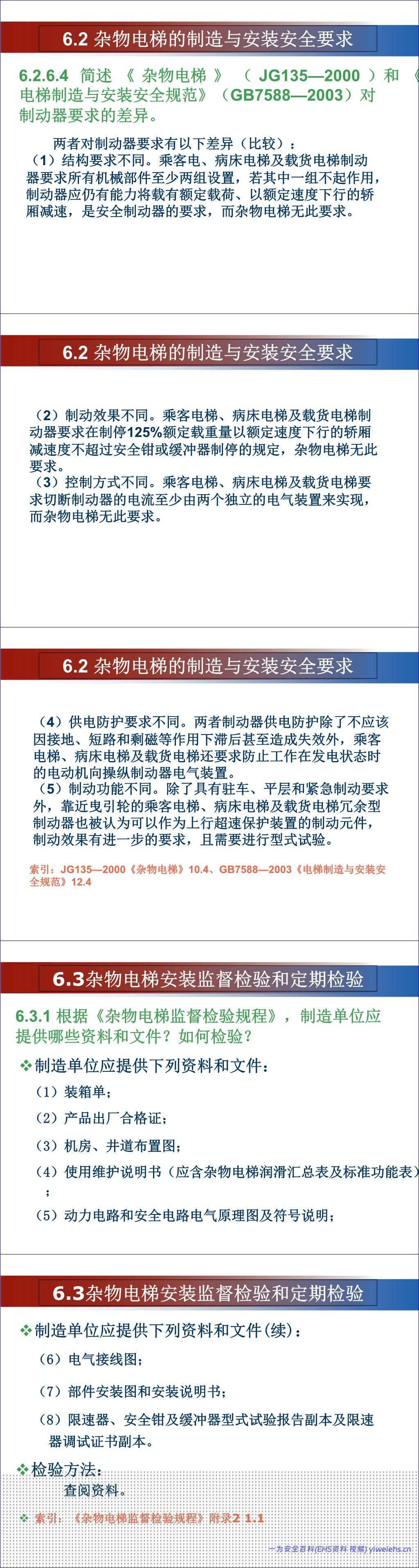

5. 制动器、电气安全
杂物电梯制动器无客梯双冗余强制要求，但必须是常闭式机电制动器；切断电机电源需两套独立接触器，单一组粘连，反向运行时电梯禁止启动；供电必须 TN-S/TN-C-S 系统，地线零线全程分开，动力电路绝缘电阻≥0.5MΩ。

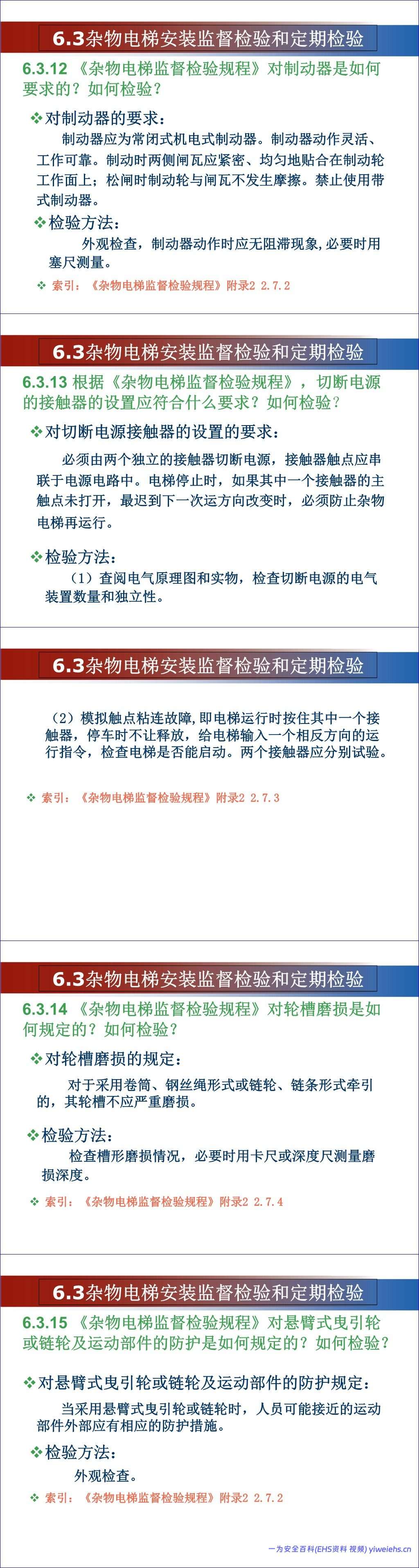

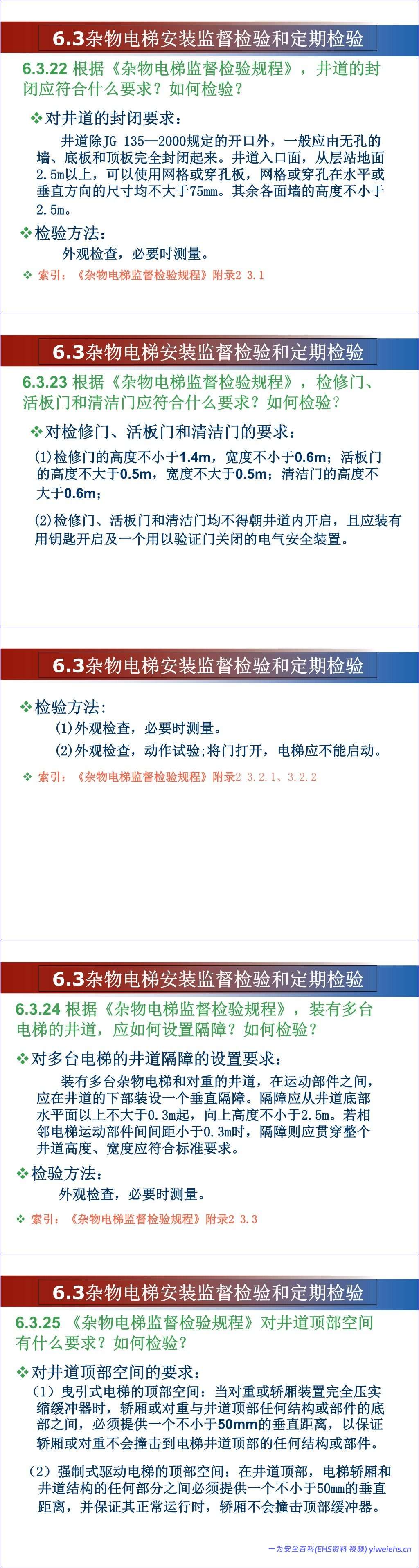

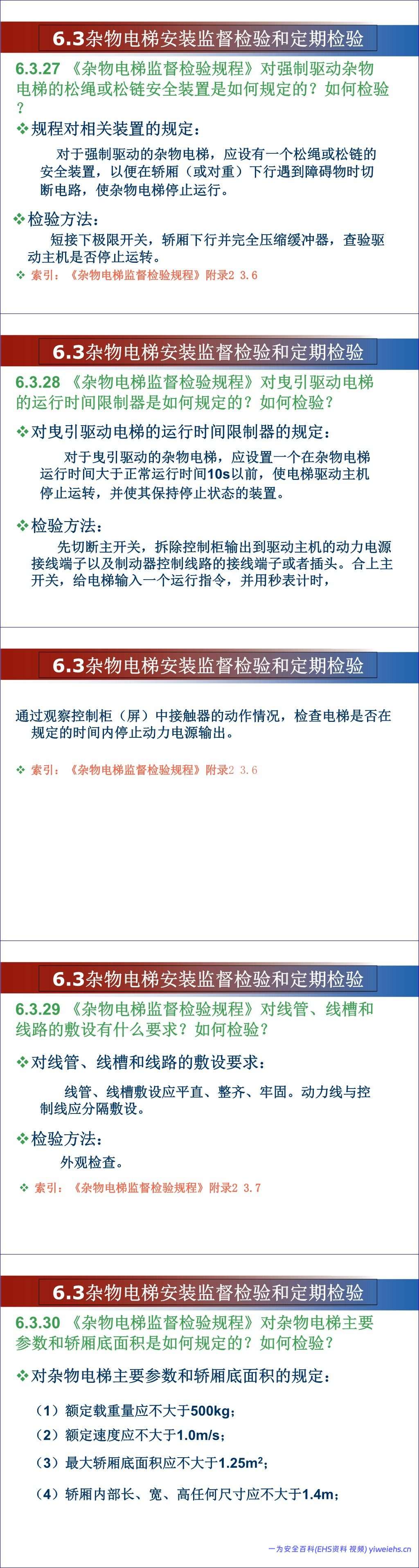

三、杂物电梯监督检验与定期检验实操细则（附高频不合格统计）
设备安装完成要做监督检验，每年还要做定期检验，资料、现场、功能试验全有明确查验标准，同时统计了大量现场高频问题，方便日常自查。

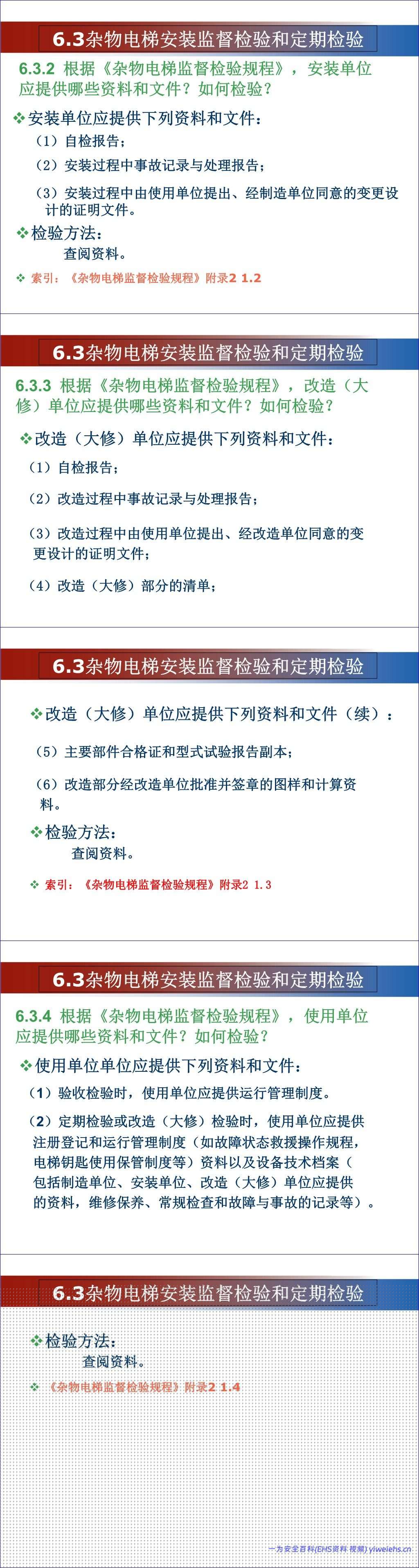

1. 各方需要提交的全套技术资料
制造单位：合格证、井道布置图、电气原理图、限速器 / 安全钳型式试验报告等；
安装 / 改造单位：自检报告、变更图纸、部件合格证明；
使用单位：设备管理制度、维保记录、故障台账、注册登记证明。

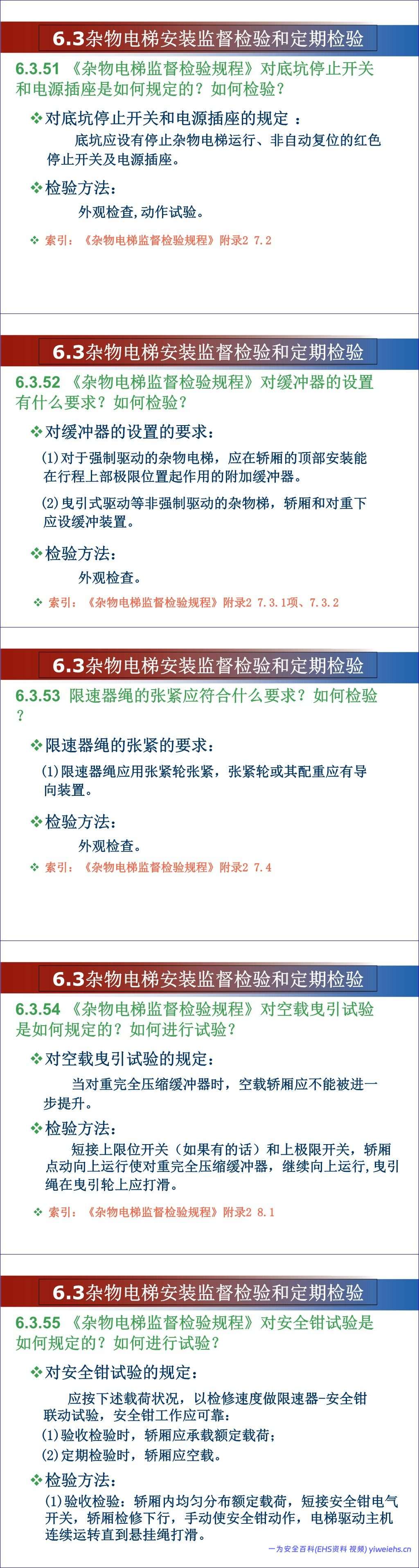

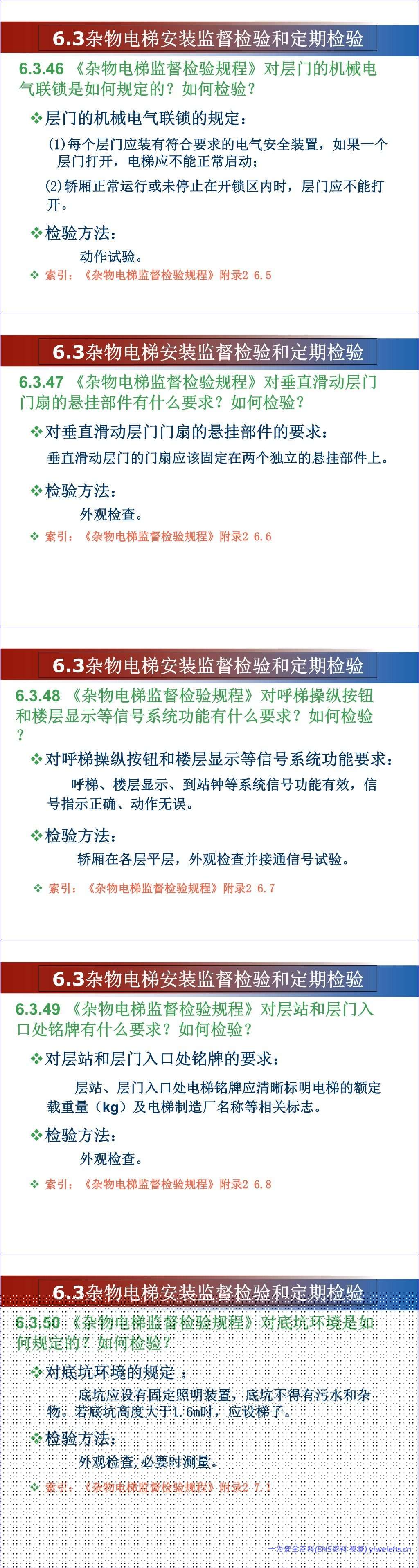

2. 现场逐项检验要点

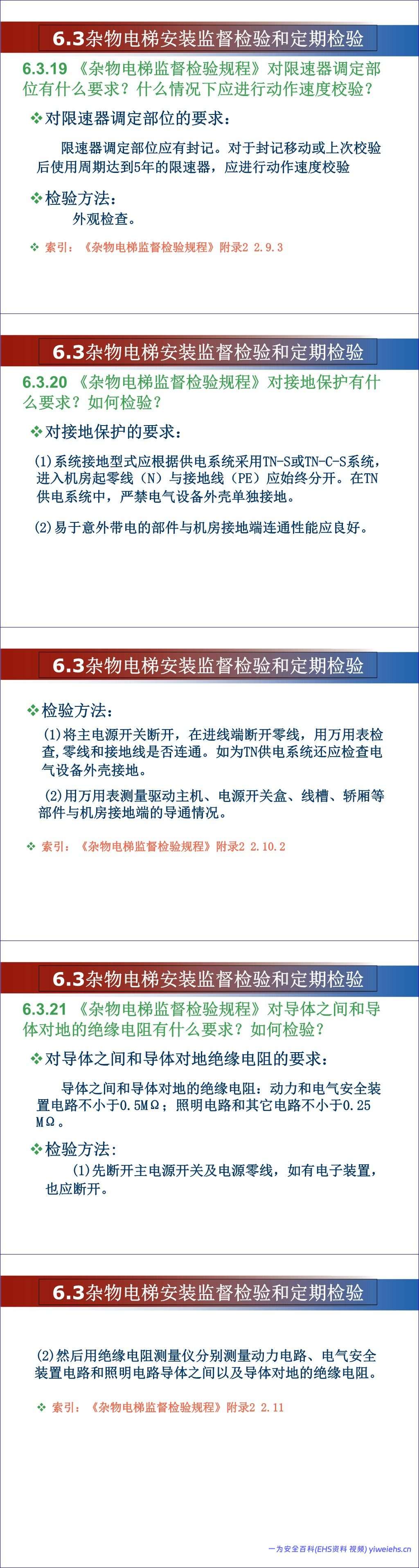

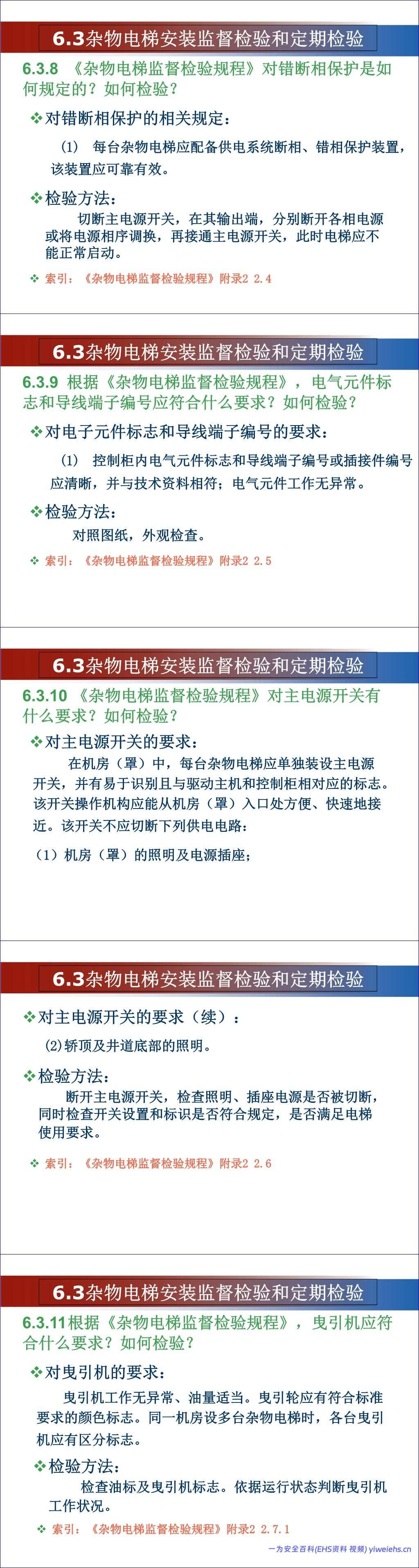

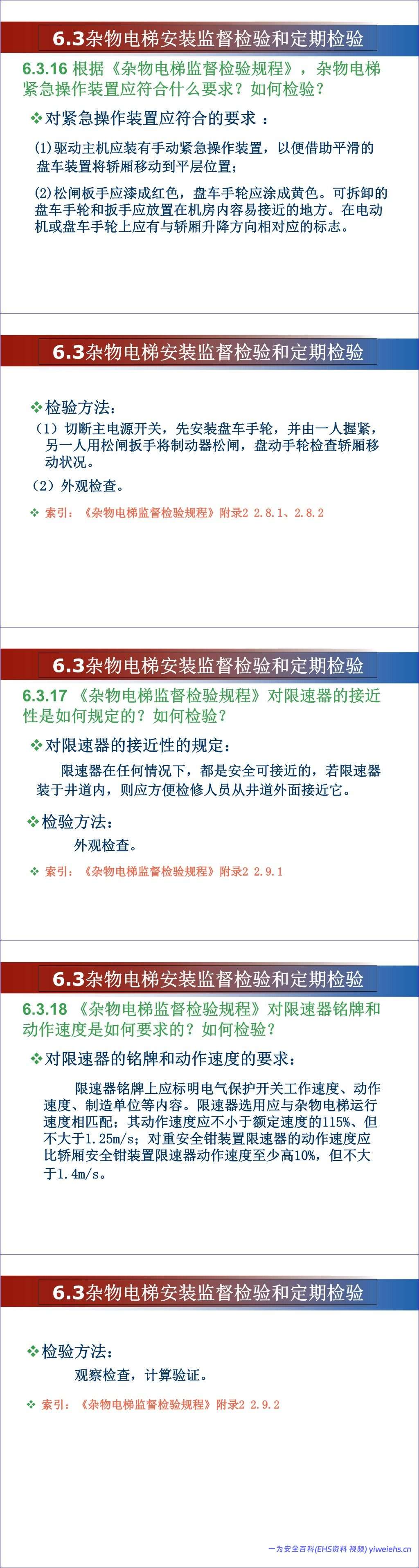

机房项：主电源开关不能切断机房照明、井道照明；限速器每 5 年校验一次，调定部位必须打铅封；悬臂链轮、曳引轮外露运动件加装防护；

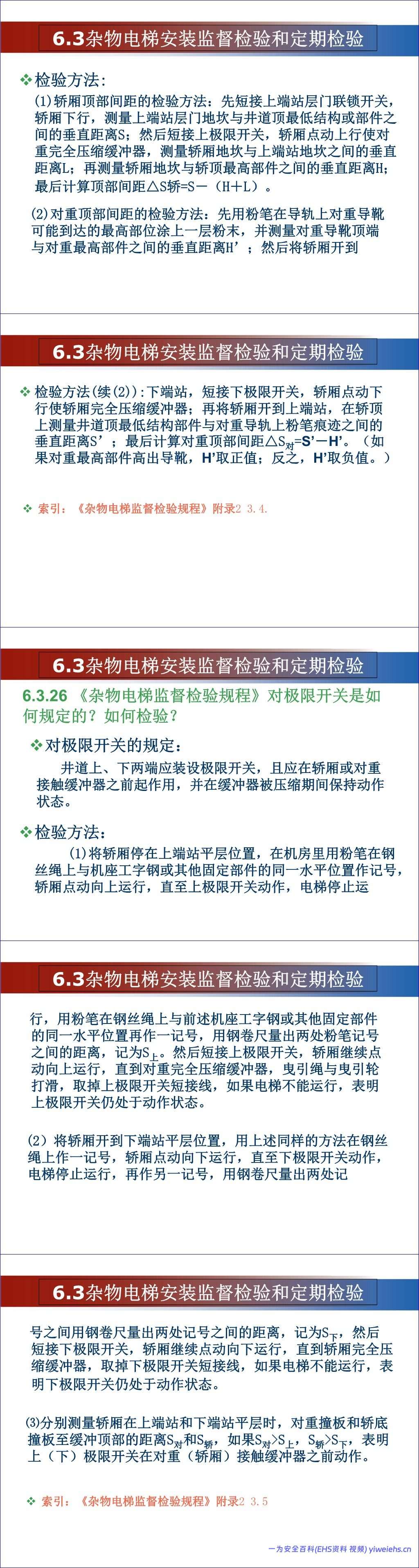

井道项：上下极限开关要在缓冲器受压前动作；强制梯增设松绳保护，曳引梯配备 10s 运行超时停机装置；多台电梯共用井道，运动部件之间加装 2.5m 高垂直隔障；

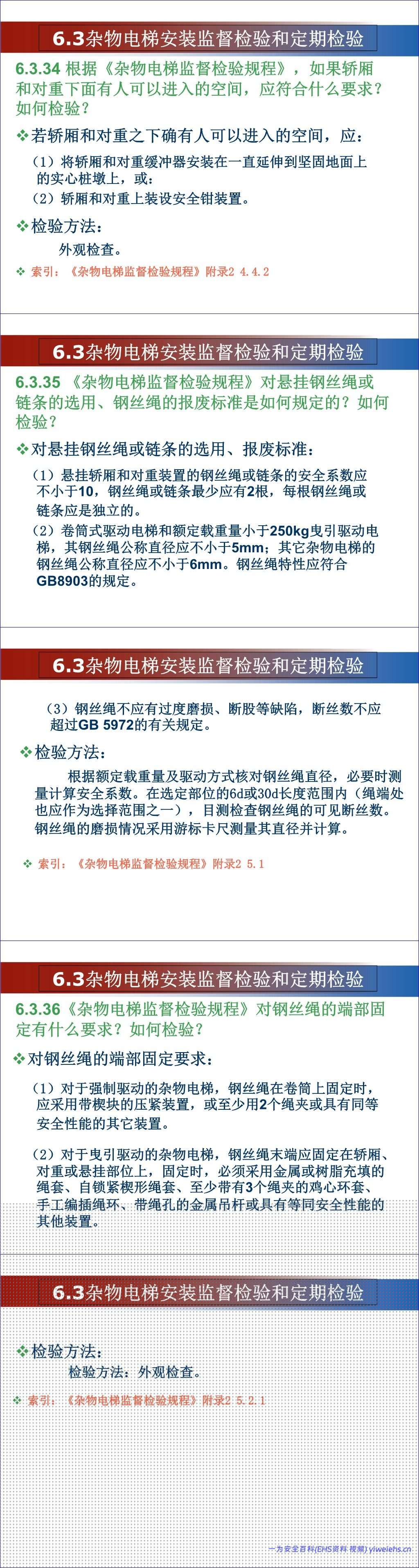

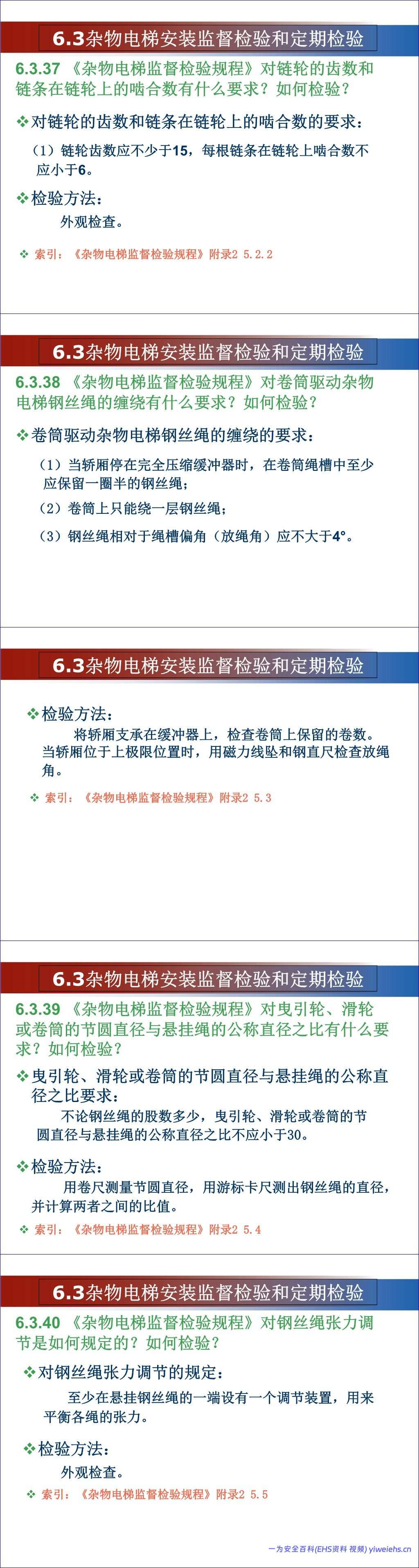

轿厢与悬挂：钢丝绳端部固定用绳夹、楔形套等，卷筒钢丝绳只能单层缠绕，轿厢完全压缓冲器时卷筒至少剩一圈半绳；各钢丝绳端部带张力调节装置；

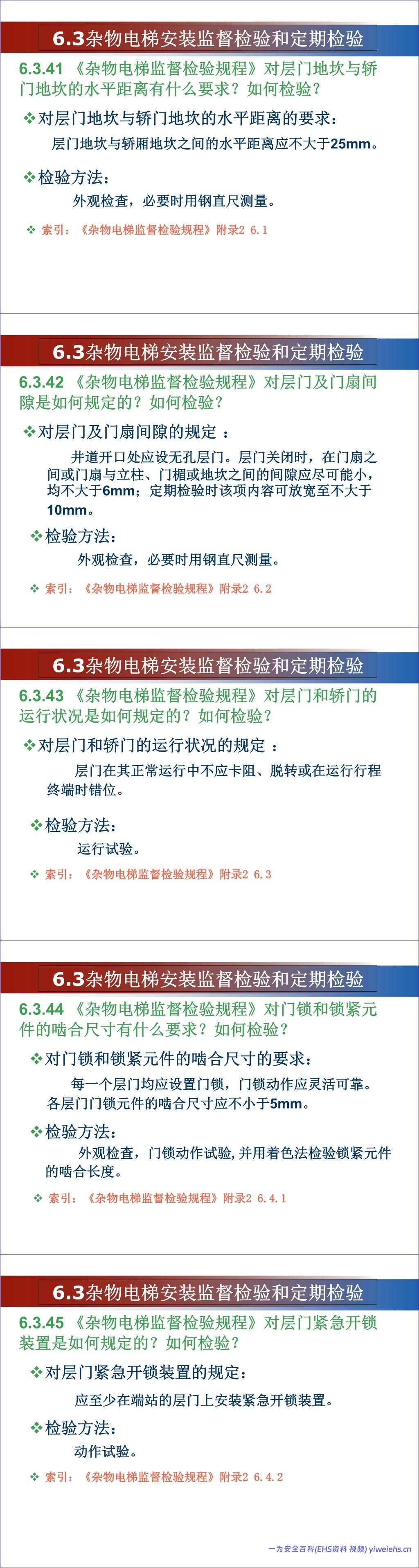

层站：层门地坎和轿地坎水平距离≤25mm，呼梯、楼层显示功能完好，层站铭牌标注额定载重、厂家；
底坑：无积水杂物，高度超 1.6m 增设爬梯。

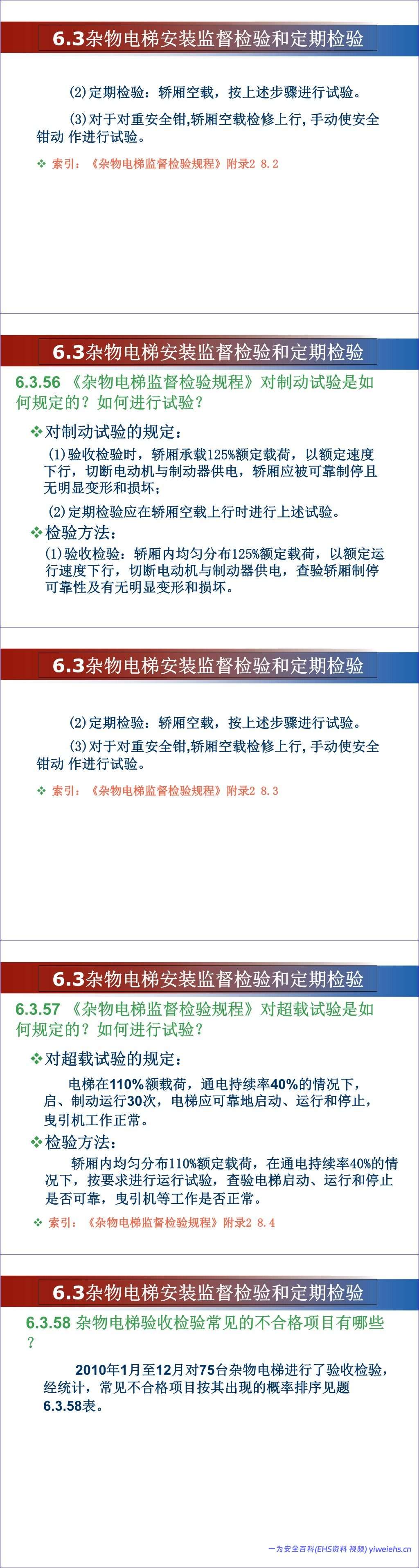

3. 四大强制性功能试验
空载曳引试验：对重压实缓冲器后，轿厢上行曳引绳打滑，防止冲顶；
安全钳联动试验：验收满载、年检空载，检修下行触发安全钳，可靠制停轿厢；
制动试验：验收 125% 额定载荷下行断电制动，年检空载上行断电制动；
超载试验：110% 额定载荷连续启停 30 次，曳引机无异常。
4. 历年检验高频不合格项目（安全管理重点盯防）
验收检验（75 台样本）头号问题：机房通风照明、消防设施缺失（不合格率 72%）；其次机房通道堵塞、层门地坎间隙超标；
定期检验（487 台样本）高发隐患：机房配套设施不达标（57.7%）、层门门扇间隙超标、运动部件无防护、底坑积水杂物、铭牌缺失模糊；
其余常见隐患：钢丝绳张力不均、门锁啮合深度不足、呼梯按钮失灵、紧急操作装置缺失标识。
四、核心安全总结提醒
杂物电梯属于特种设备，绝对不能载人，日常管理、维保、年检缺一不可；GB25194-2010 是现行强制执行标准，旧 JG135 仅作参考；机房、层门、井道防护、悬挂钢丝绳、安全钳是事故高发模块，日常巡检优先排查；检验不合格设备严禁投入使用，餐饮、图书馆等使用单位必须建立完整设备技术档案。
