这份 PPT 由南工院张红新编写，围绕光伏并网系统搭建了完整教学内容，整体分成四大板块：系统组成、全套设计要点、现场安装施工规范、实操工程实训案例，不管是光伏从业者还是实训教学都能直接参考，覆盖从设备选型、电气计算到落地施工、运维监控全流程。

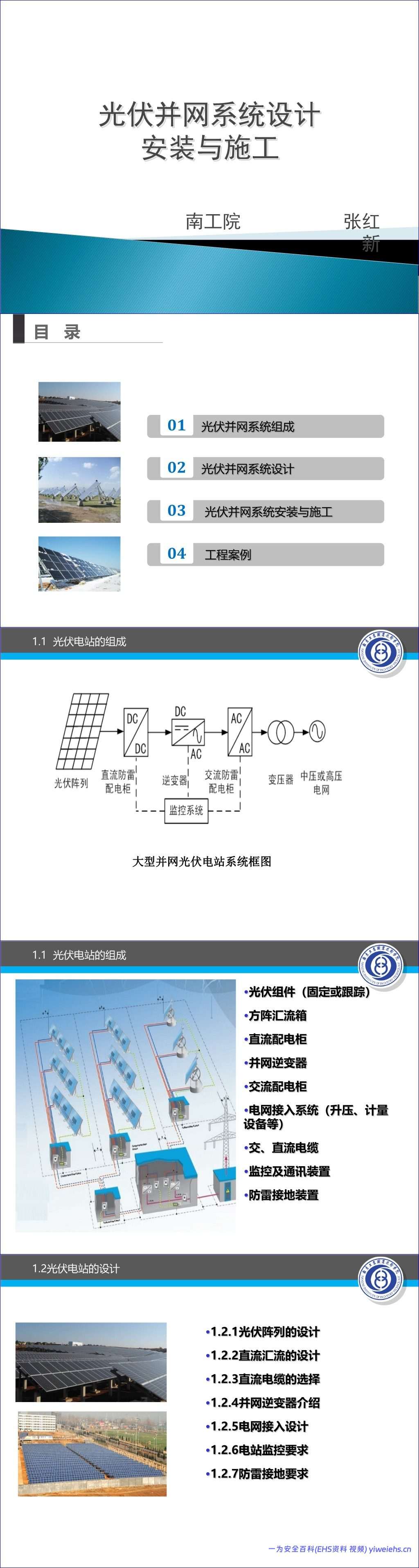

一、光伏并网电站全套组成部件
一套完整并网光伏电站硬件环环相扣，缺一不可：光伏组件（固定 / 跟踪支架两种安装形式）、方阵汇流箱、直流配电柜、并网逆变器、交流配电柜、升压计量等电网接入设备、交直流专用光伏电缆、通讯监控设备、防雷接地装置。所有设备串联完成光能→直流电→交流电→电网输送的能量转换，光伏逆变器是交直流转换、匹配电网的核心枢纽。
二、光伏并网系统精细化设计全要点
这是文档核心技术章节，细分 7 大设计模块，每一步都有硬性计算与规范要求：

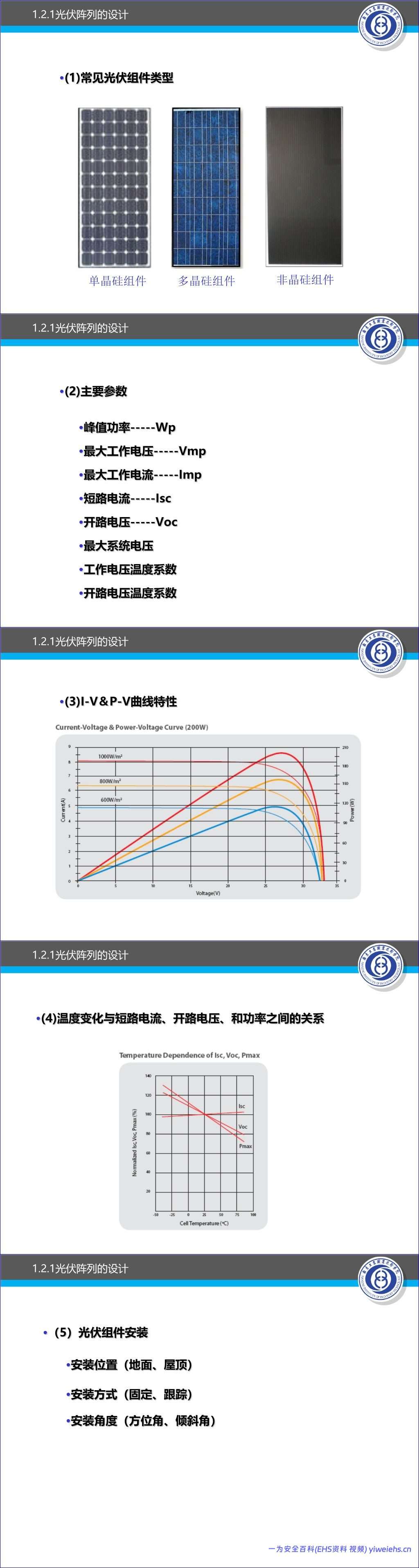

光伏阵列设计
市面上主流组件分单晶硅、多晶硅、非晶硅三类，选型要重点看峰值功率、开路电压、温度系数等关键参数；温度会明显改变组件电压、电流与输出功率，晶体硅开路电压温度系数达 – 0.34% V/℃，低温环境下串列开路电压极易超标，必须提前核算。

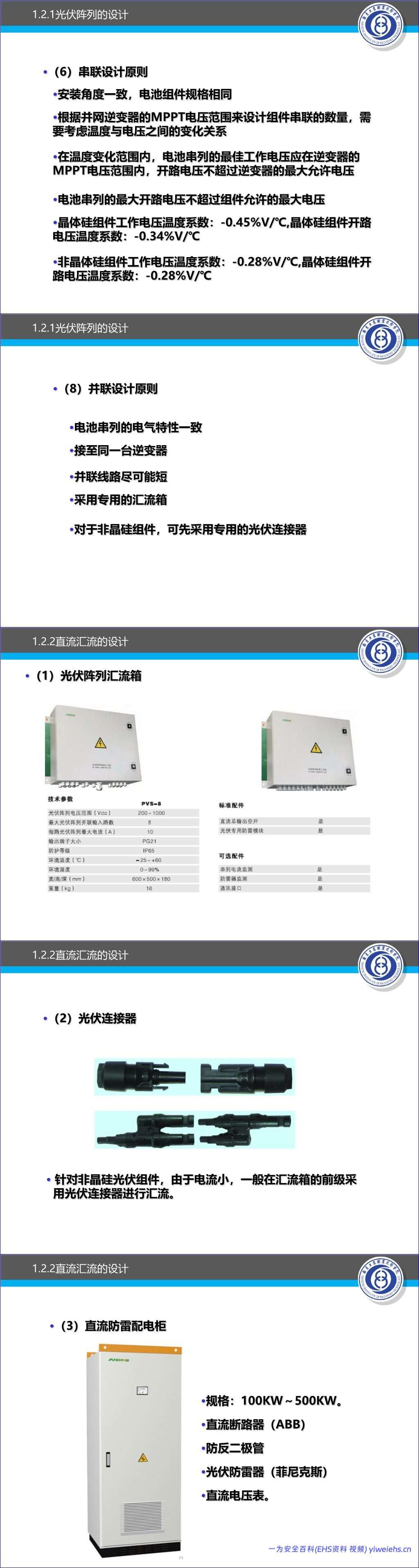

组件安装可选地面 / 屋顶、固定 / 跟踪模式，倾斜角、方位角直接影响发电量；串联时要控制单串最大开路电压，匹配逆变器 MPPT 工作区间；并联要求同规格电池串共用一台逆变器，搭配汇流箱缩短走线降低损耗。
直流汇流系统设计
户外 IP65 防护汇流箱最多支持 8 路光伏输入，自带防雷、电流监测；小电流非晶硅组件可先用光伏连接器前置汇流；大功率项目配套直流防雷配电柜，内置直流断路器、防反二极管、光伏专用防雷器，适配 100-500kW 机组。

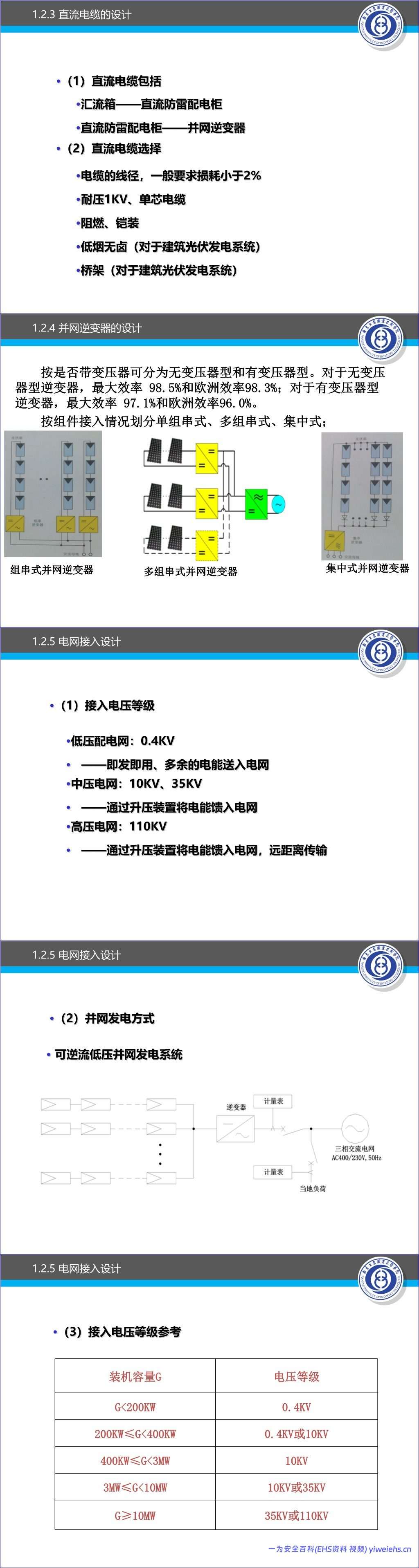

直流电缆选型
电缆分两段：汇流箱至直流配电柜、直流柜至逆变器，要求耐压 1kV、阻燃铠装，建筑屋面光伏优先选低烟无卤线缆，线路功率损耗必须控制在 2% 以内，配套桥架规整敷设。
并网逆变器选型设计
逆变器分三大类型：集中式、组串式、多组串式；按变压器划分无变压机型（最高效率 98.5%）、带变压器机型（最高效率 97.1%），不同装机规模对应适配机型，直接决定电站发电效率。

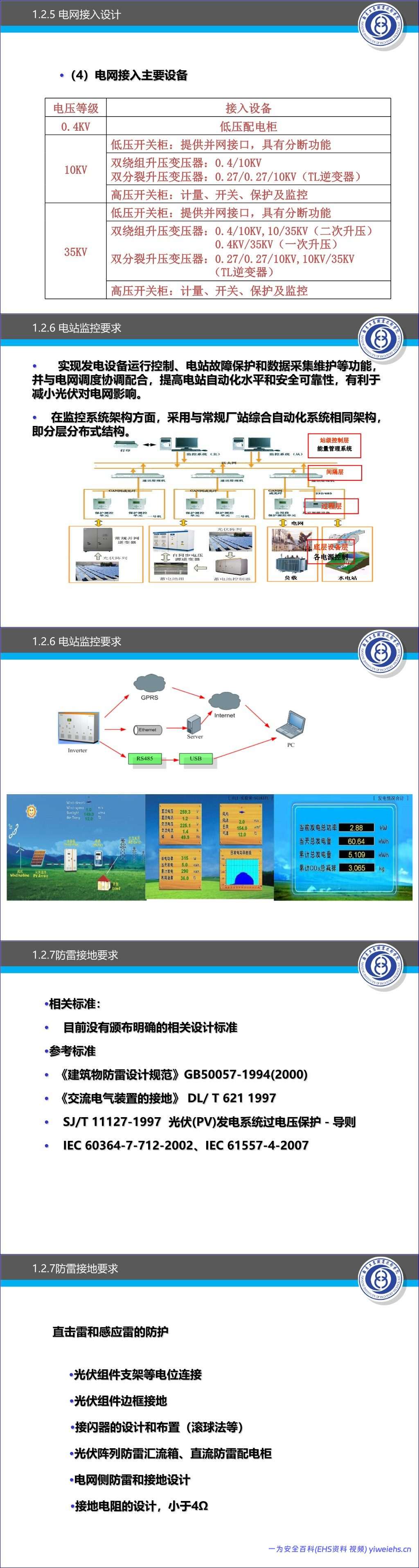

电网接入匹配设计
按装机容量匹配接入电压等级是硬性标准：200kW 以下用 0.4kV 低压并网；200kW-400kW 可选 0.4kV 或 10kV；400kW-3MW 统一 10kV；3MW-10kV 可选 10kV/35kV；10MW 以上走 35kV/110kV 高压。低压配网实现自发自用、余电上网；中高压电站需加装升压变压器、高压计量开关柜完成远距离送电，整套设备包含低压并网柜、双绕组升压变、高压保护计量柜。
电站监控系统设计
采用分层分布式自动化架构，分为底层设备层、间隔层、站级控制层，配套通讯管理机、气象传感器。系统实时采集直流电压电流、交流功率、日照、温湿度、风速风向数据，统计当日 / 累计发电量，同步核算 CO₂减排量，既能本地查看也能对接电网调度，降低光伏发电波动对电网的冲击。
防雷接地系统设计
无专属光伏防雷国标，施工参考 GB50057、DL/T621、SJ/T11127 等规范；同时防护直击雷与感应雷，组件金属支架、边框全部等电位连接，汇流箱、直流柜内置防雷模块；光伏系统保护接地、防雷接地共用接地网，接地电阻必须≤4Ω，单纯防雷接地电阻不超过 10Ω。

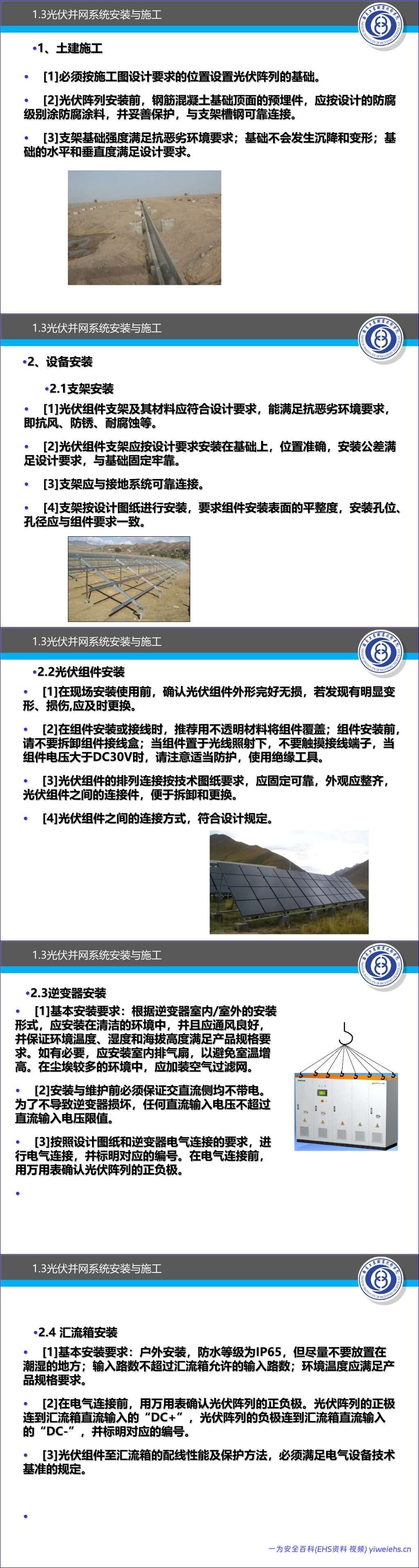

三、光伏并网现场安装与施工规范
施工环节按土建、设备安装、布线、防雷接地四大工序执行，每一步都有安全操作红线：
土建基础施工
严格依照图纸浇筑光伏支架混凝土基础，预埋件做好防腐涂层，保证基础无沉降、平整度达标，作为后续支架固定承重基底。
全套设备安装要求
支架：抗风防锈，与基础牢固固定，整体接入接地网，保证组件安装面平整；
光伏组件：安装前检查外观无破损，强光下施工需遮盖组件，使用绝缘工具，按图纸统一排布接线；
逆变器：放置在通风洁净区域，高低温、高尘环境加装散热 / 过滤装置，接线前用万用表确认阵列正负极，严禁超直流电压限值；
汇流箱：户外防水安装，输入路数不超额定值，正负极一一对应编号；

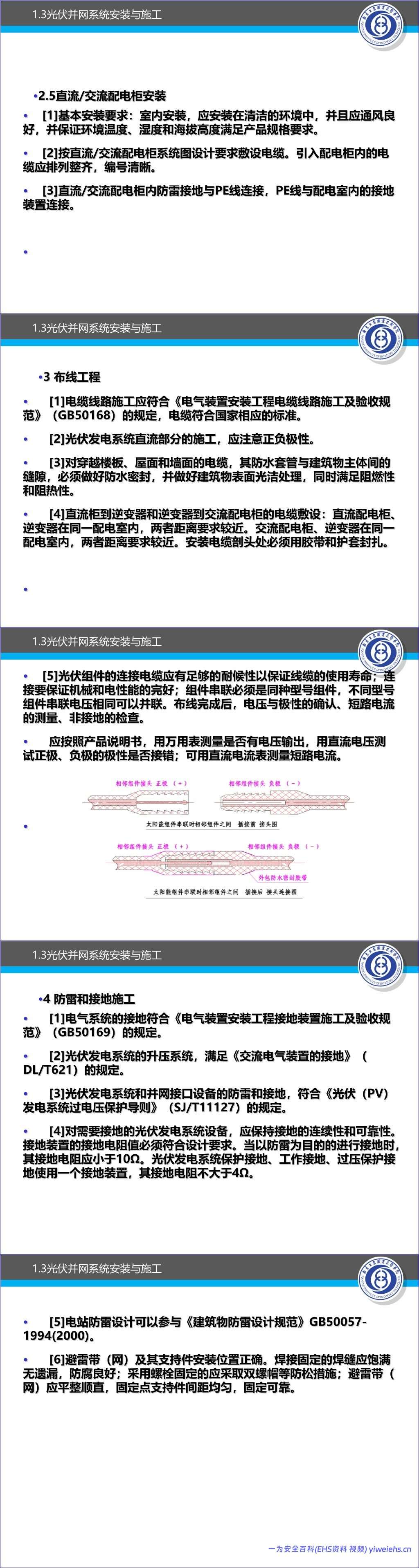

交直流配电柜：室内通风摆放，电缆排布整齐标识清晰，柜内防雷端子统一连接室内接地网。
电缆布线工程
施工遵循 GB50168 电缆规范，直流侧重点区分正负极；穿墙、屋面位置加装防水套管密封；光伏线缆选用耐候专用线材，布线完成后逐一测量电压、短路电流，排查极性接错、接地故障。
防雷接地施工
执行 GB50169 接地施工规范，所有金属支架、设备外壳、配电柜可靠连通接地网；避雷带焊接饱满防腐到位，螺栓固定位置加装双螺母防松，全程保障接地连续性。
四、工程实操案例与实训教学内容

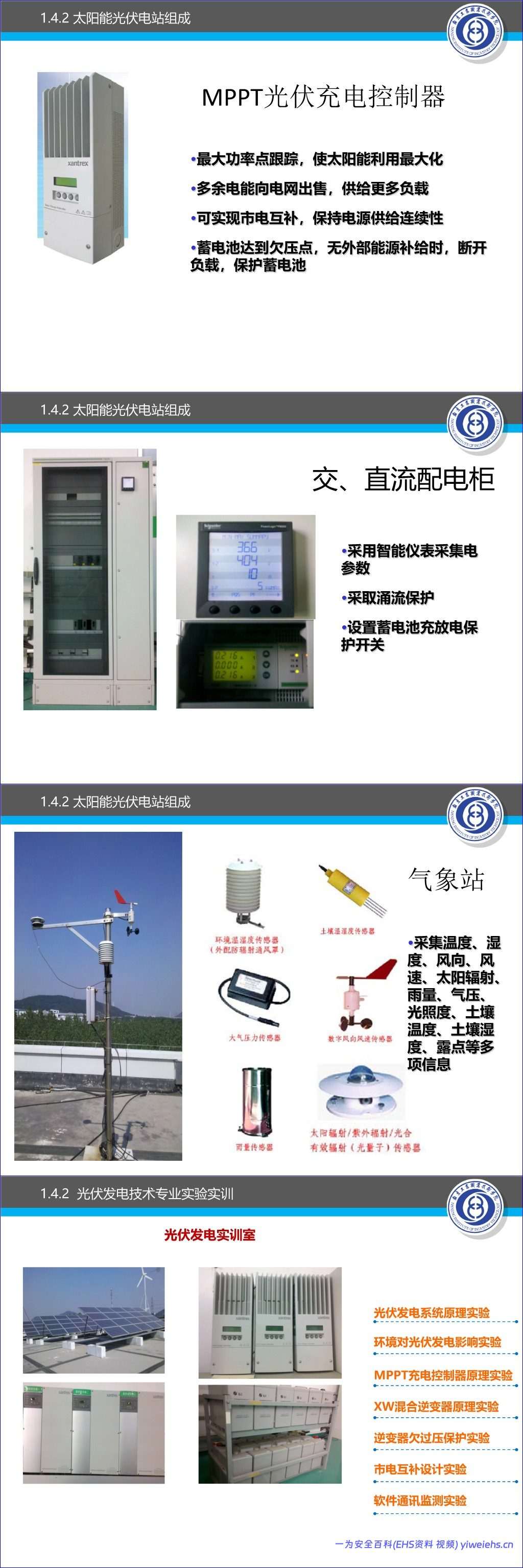

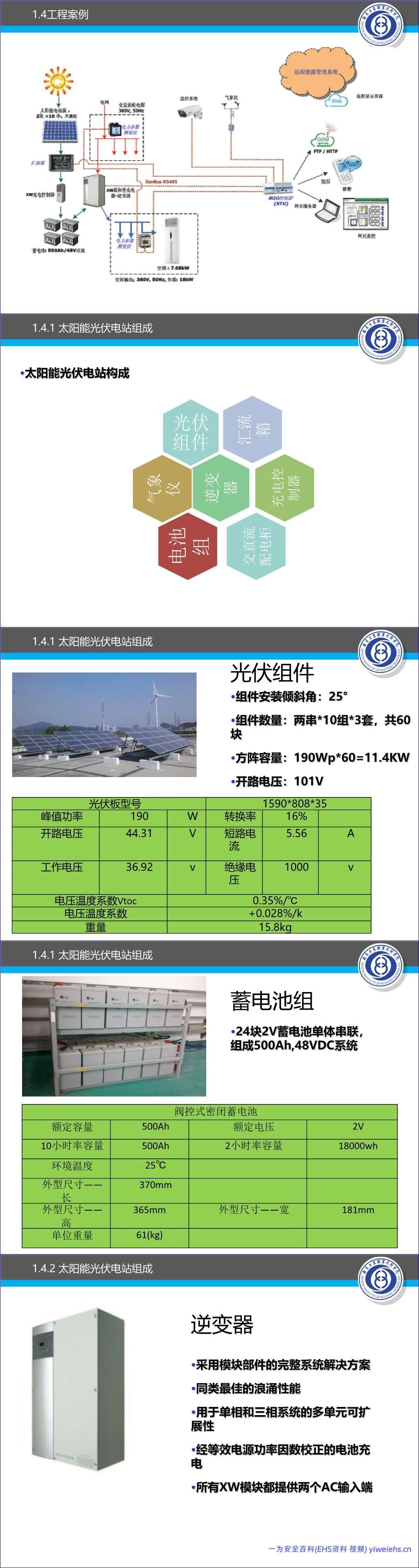

文档附带一套 11.4kW 小型光伏电站完整落地案例，方便直观理解整套系统配置：采用 190Wp 单块组件，单块开路电压 44.31V，倾斜安装角 25°，总计 60 块组件（两串 10 组共 3 套）；配套 48V/500Ah 阀控蓄电池组、MPPT 光伏充电控制器、XW 混合逆变器、智能交直流配电柜，搭配全套气象监测传感器采集辐照、温湿度、风速等环境数据。
同时配套光伏专业实训室教学项目，覆盖 MPPT 控制器原理、逆变器保护、市电互补、环境对发电影响、通讯监测等多项实操实验，兼顾工程应用与课堂实训教学。
文中融合 5 个核心关键词：光伏并网系统，光伏逆变器，光伏组件，防雷接地，光伏电站
