该文档是安全用电培训 PPT 内容，围绕安全用电基础知识、相关法律法规、安全检查重点及典型事故案例展开，旨在系统讲解用电安全核心要点，助力用电安全管理与隐患排查。

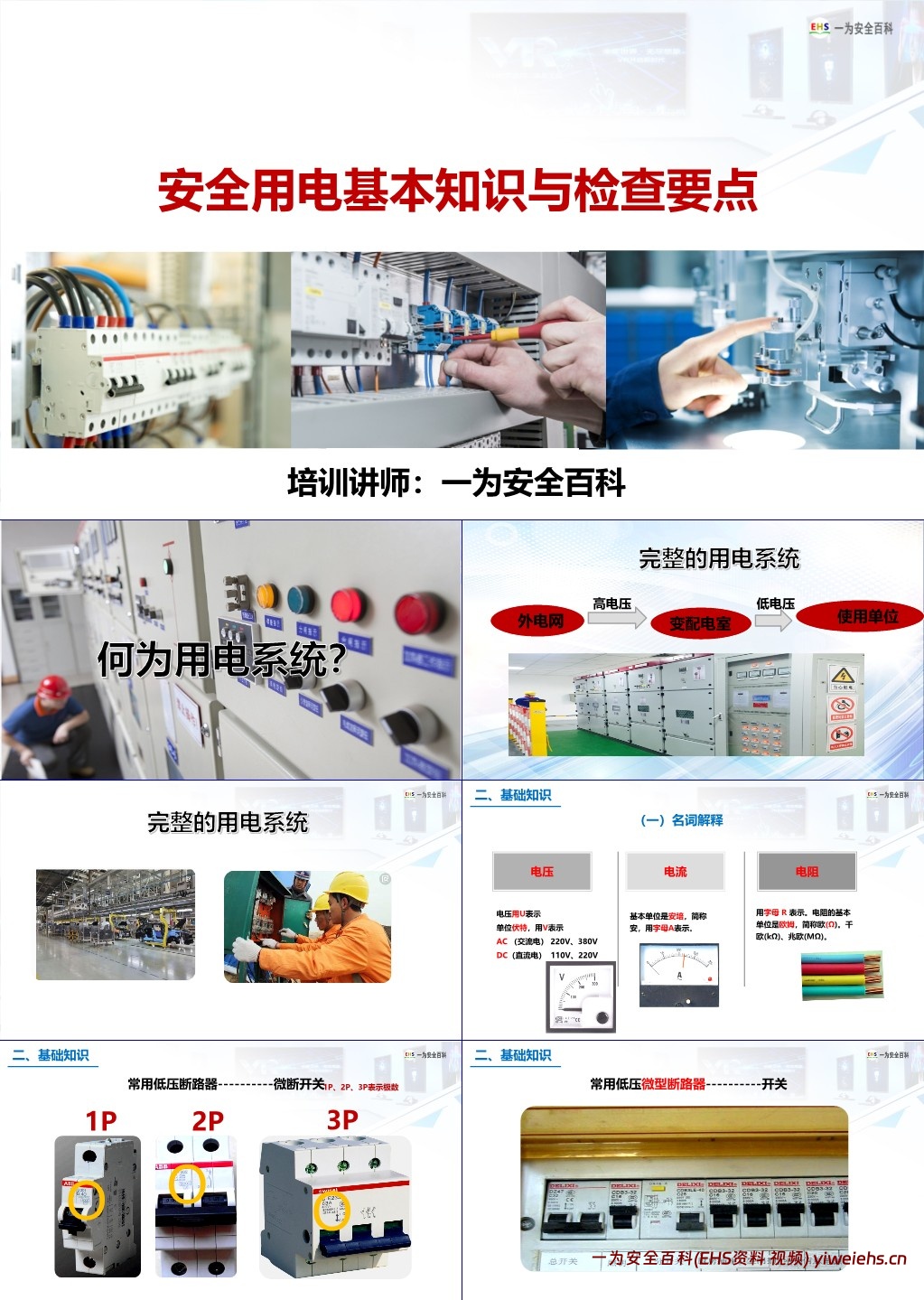

一、用电系统与基础知识
（一）用电系统构成
完整用电系统包含外电网、变配电室、使用单位三部分，外电网输送高电压，经变配电室转换为低电压后供给使用单位，同时配有 “当心触电”“修理时禁止转动”“有人工作禁止合闸” 等警示标识。
（二）核心电学概念
电流：基本单位为安培（A），是电荷定向移动形成的物理量。
电压：用 U 表示，单位为伏特（V），分为交流电（AC，常见 220V、380V）和直流电（DC，常见 110V、220V），是推动电荷流动的电势差。
电阻：用 R 表示，单位为欧姆（Ω），还有千欧（kΩ）、兆欧（MΩ）等单位，反映导体对电流阻碍作用的大小。
（三）常用低压电器与认证

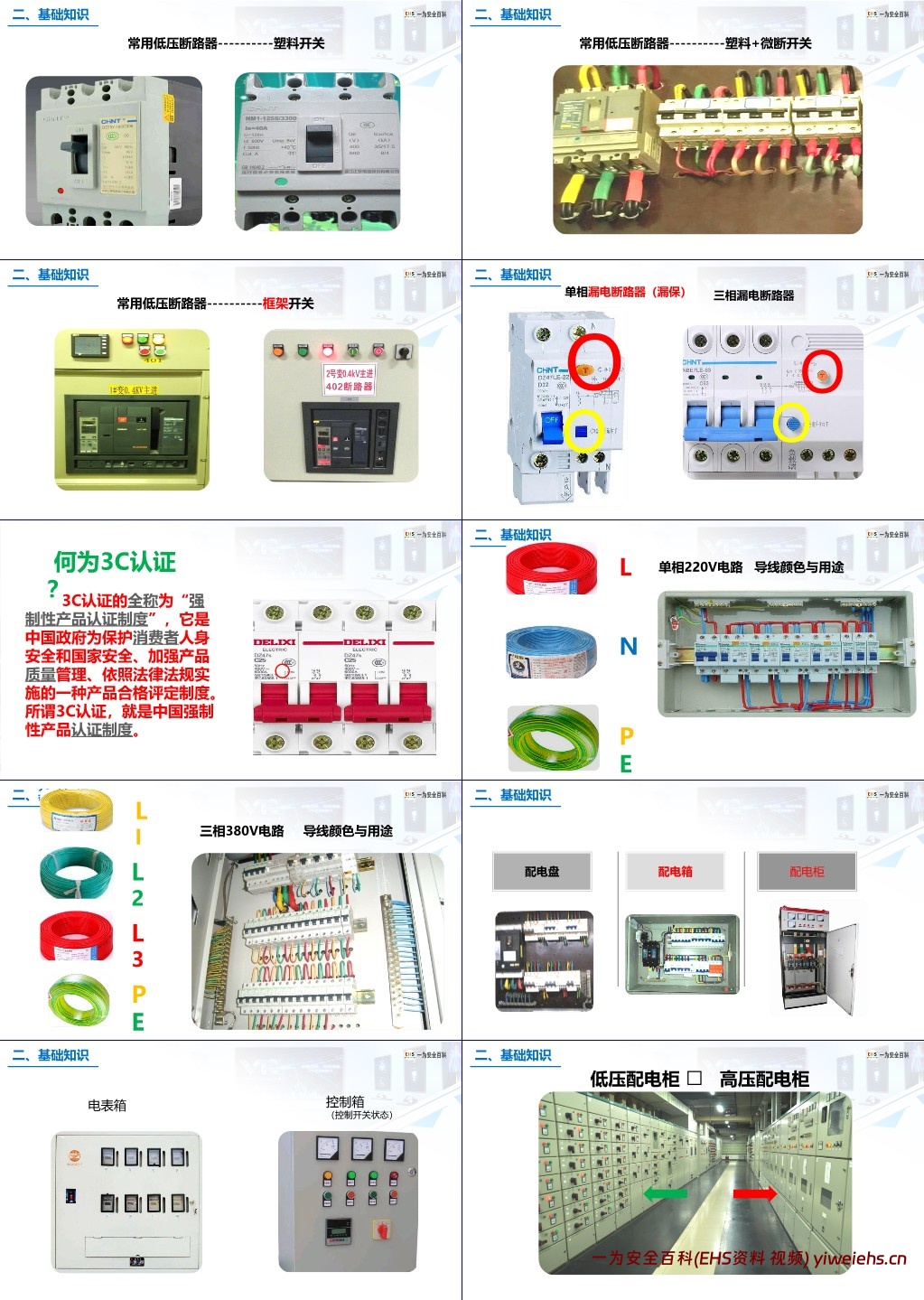

低压断路器：包括微断开关（1P、2P、3P 极数，如 ABB SH202、DELIXI CDB3 系列）、塑料开关（如 CHNT DZ20Y-100/3300）、塑料 + 微断开关、框架开关（如 IDM30 系列），不同类型适用于不同配电场景，用于电路保护、通断控制。
漏电断路器：分三相和单相（如 CHNT DZ47LE-32），每月需按一次检测按钮，确保漏电保护功能正常，能在电路发生漏电时快速切断电源，保障人身安全。
3C 认证：全称为 “强制性产品认证制度”，是中国政府为保护消费者人身安全和国家安全、加强产品质量管理实施的产品合格评定制度，用电相关产品需通过该认证方可合规使用。
（四）电路导线与配电设备
导线颜色与用途
单相 220V 电路：有 L（火线）、N（零线）、PE（地线）三种导线，颜色有明确规范，确保接线准确。
三相 380V 电路：包含 L1、L2、L3（三相火线）和 PE（地线），不同颜色导线对应不同相位，避免接线混淆。
配电设备：涵盖配电箱、配电盘、配电柜、电表箱、控制箱、高低压配电柜等，各自承担电能分配、计量、控制等功能，需规范安装与管理。

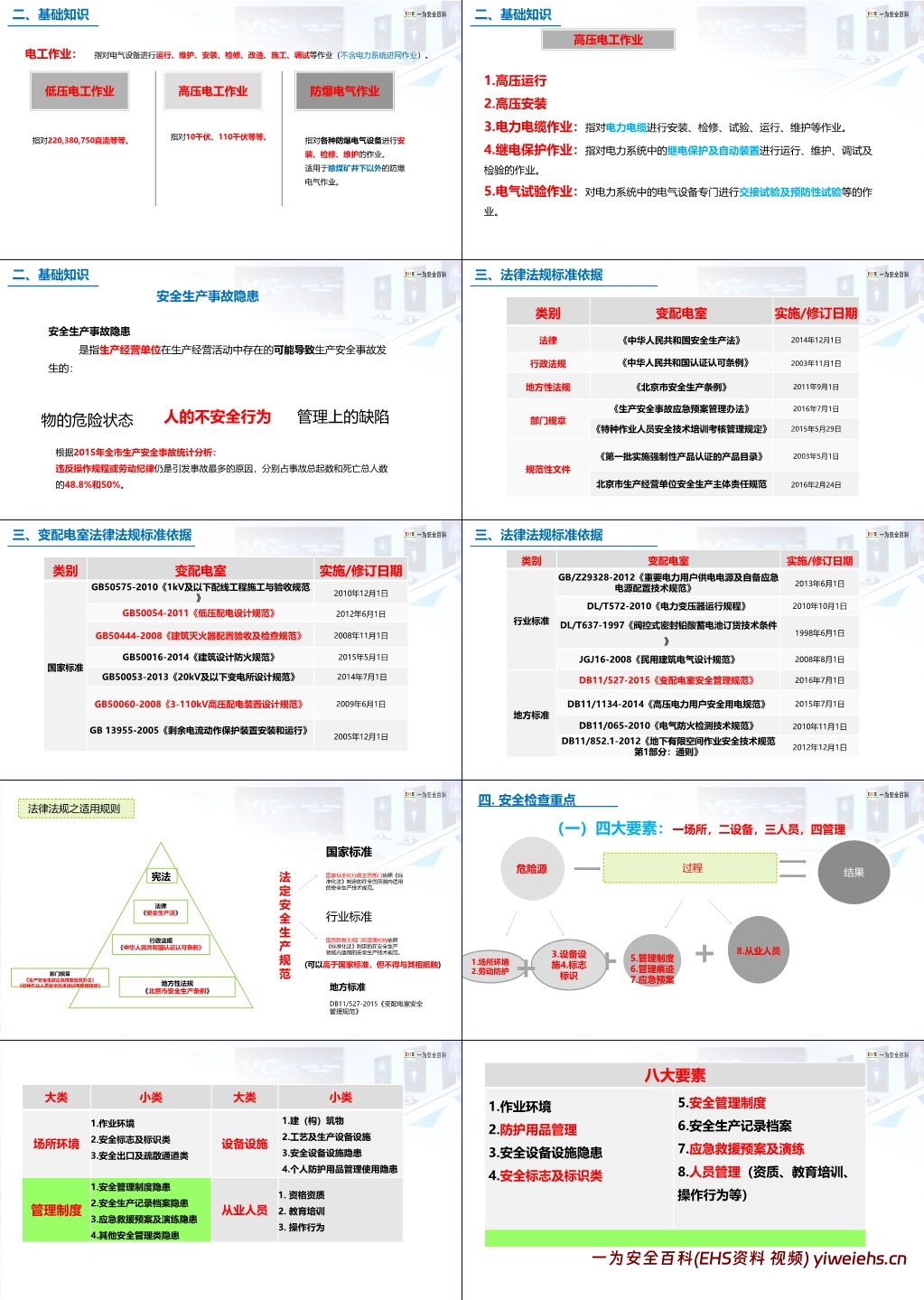

（五）电工作业分类
高压电工作业：针对 10 千伏、110 千伏等高压电气设备，包含高压运行、高压安装、电力电缆作业（安装、检修等）、继电保护作业（调试、维护等）、电气试验作业（交接试验、预防性试验等）。
低压电工作业：处理 220V、380V、750V 直流等低压电气设备相关工作。
防爆电气作业：对除煤矿井下以外的防爆电气设备进行安装、检修、维护。
二、安全生产事故隐患与法律法规
（一）事故隐患类型
安全生产事故隐患包括人的不安全行为、物的危险状态、管理上的缺陷三类。据 2015 年全市统计，违反操作规程或劳动纪律是首要事故原因，占事故总起数和死亡总人数的 48.8% 和 50%。
（二）法律法规与标准依据
不同层级法规
法律：《中华人民共和国安全生产法》（2014 年 12 月 1 日实施）。
行政法规：《中华人民共和国认证认可条例》（2003 年 11 月 1 日实施）。
地方性法规：《北京市安全生产条例》（2011 年 9 月 1 日实施）。
部门规章：《生产安全事故应急预案管理办法》（2016 年 7 月 1 日实施）、《特种作业人员安全技术培训考核管理规定》（2015 年 5 月 29 日实施）等。
规范性文件：《第一批实施强制性产品认证的产品目录》（2003 年 5 月 1 日实施）、《北京市生产经营单位安全生产主体责任规范》（2016 年 2 月 24 日实施）。
技术标准
国家标准：如 GB50575-2010《1kV 及以下配线工程施工与验收规范》、GB50054-2011《低压配电设计规范》等，涵盖配电设计、施工验收、防火等方面。
行业标准：如 GB/Z29328-2012《重要电力用户供电电源及自备应急电源配置技术规范》、DL/T572-2010《电力变压器运行规程》等，针对电力行业特定场景。
地方标准：如 DB11/527-2015《变配电室安全管理规范》（2016 年 7 月 1 日实施）、DB11/1134-2014《高压电力用户安全用电规范》（2015 年 7 月 1 日实施）等，结合地方实际提出用电安全要求。
适用规则：宪法具有最高效力，其次是法律、行政法规、地方性法规，法定安全生产规范中，国家标准全国适用，行业标准可高于国家标准但不抵触，地方标准适用于当地，部门规章同样需遵循。
三、安全检查重点
安全检查围绕 “场所环境、设备设施、人员、管理制度” 四大要素及衍生的八大要素展开，具体如下：

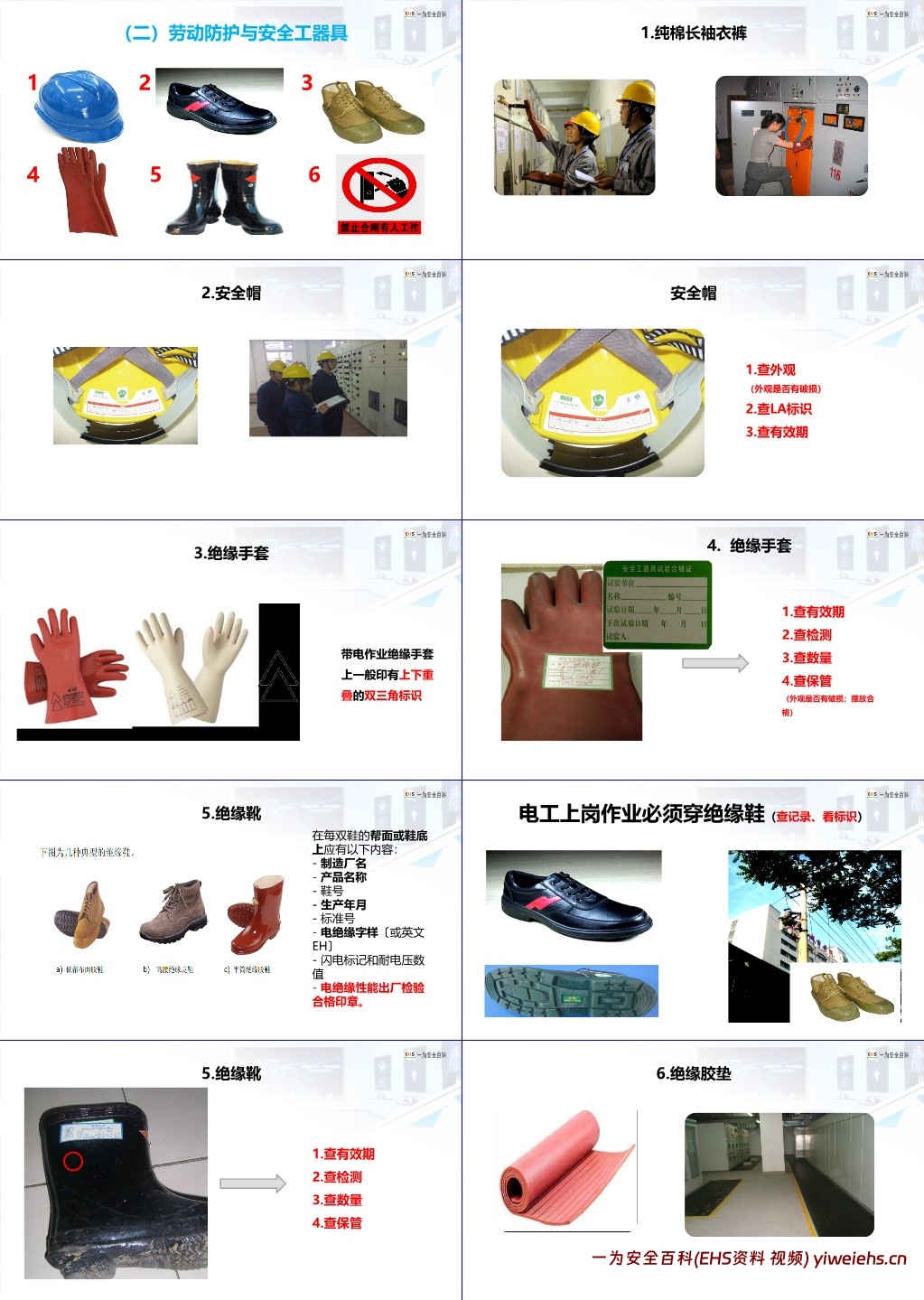

（一）劳动防护与安全工器具

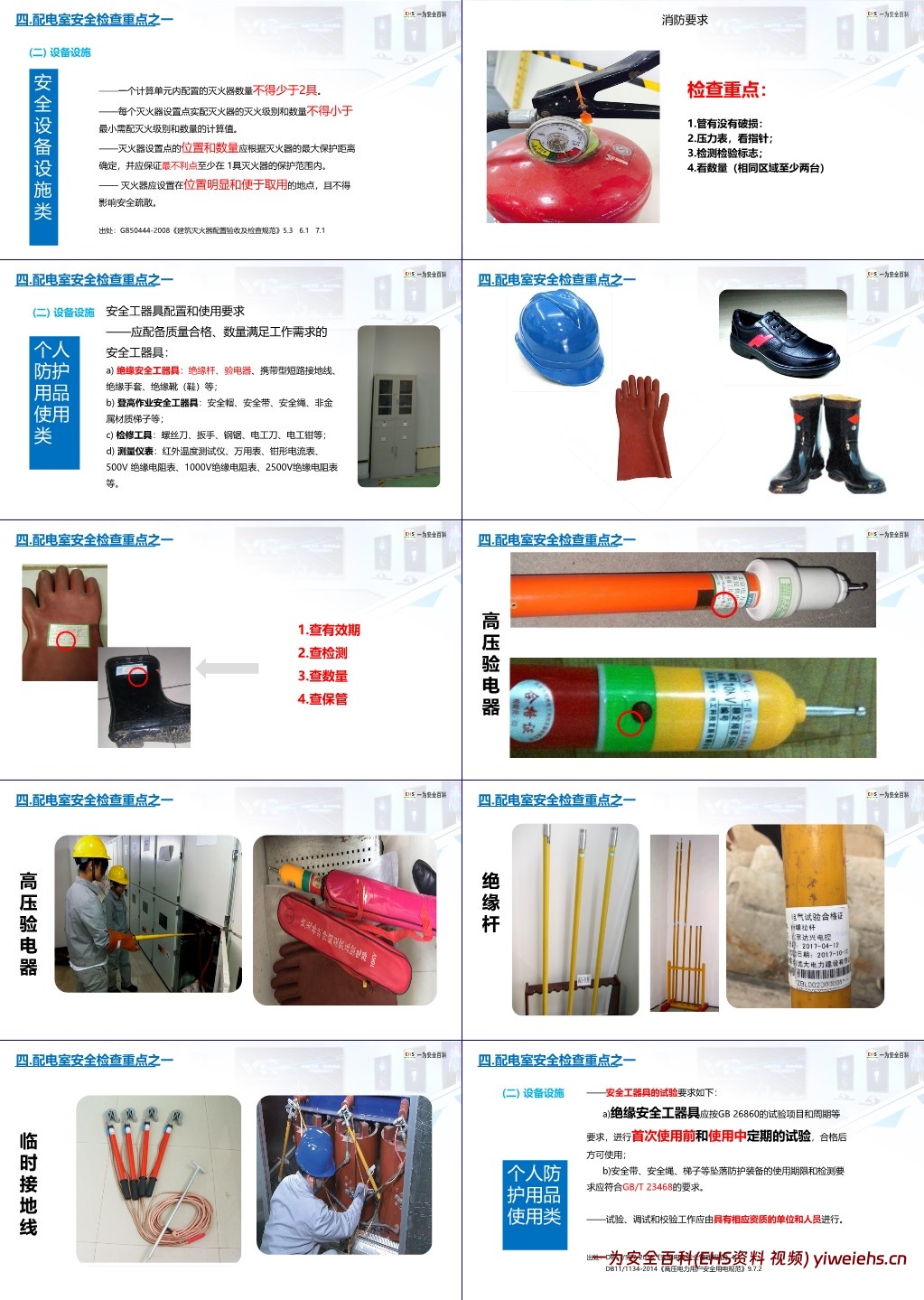

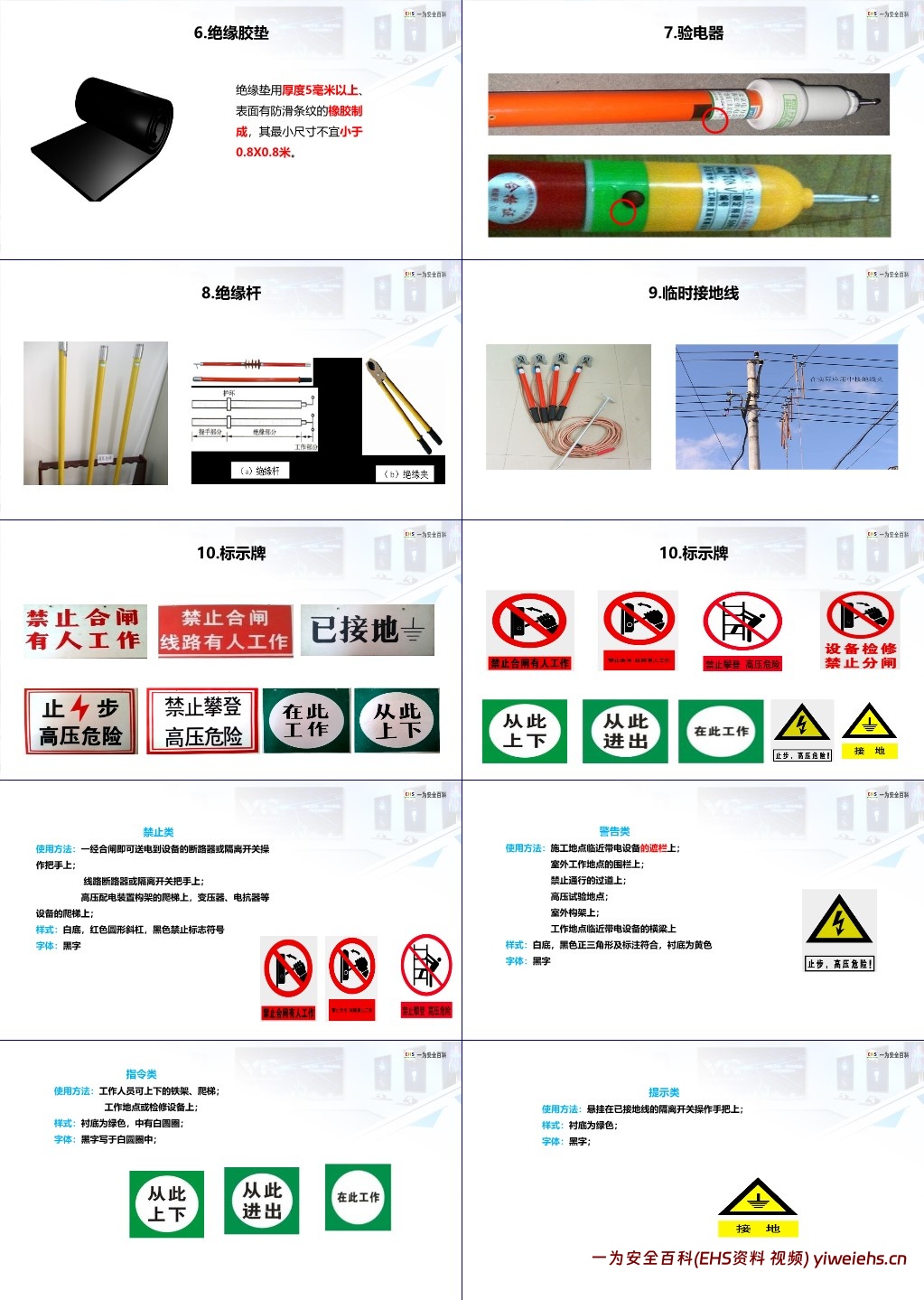

防护装备：包括纯棉长袖衣裤（避免电弧灼伤）、安全帽（查外观、LA 标识、有效期）、绝缘手套（查有效期、检测、数量、保管，有双三角标识）、绝缘靴（查标识、检测等，帮面或鞋底有制造厂名、耐电压数值等信息）、绝缘胶垫（厚度≥5mm，尺寸≥0.8×0.8 米，表面有防滑条纹）。
安全工器具：验电器（高压验电器存防潮匣或专用袋）、绝缘杆（悬挂或架支架，不接触墙或地面）、临时接地线、标示牌（分禁止类、警告类、指令类、提示类，如 “禁止合闸有人工作”“止步，高压危险！” 等，使用场景与样式有明确规范）。

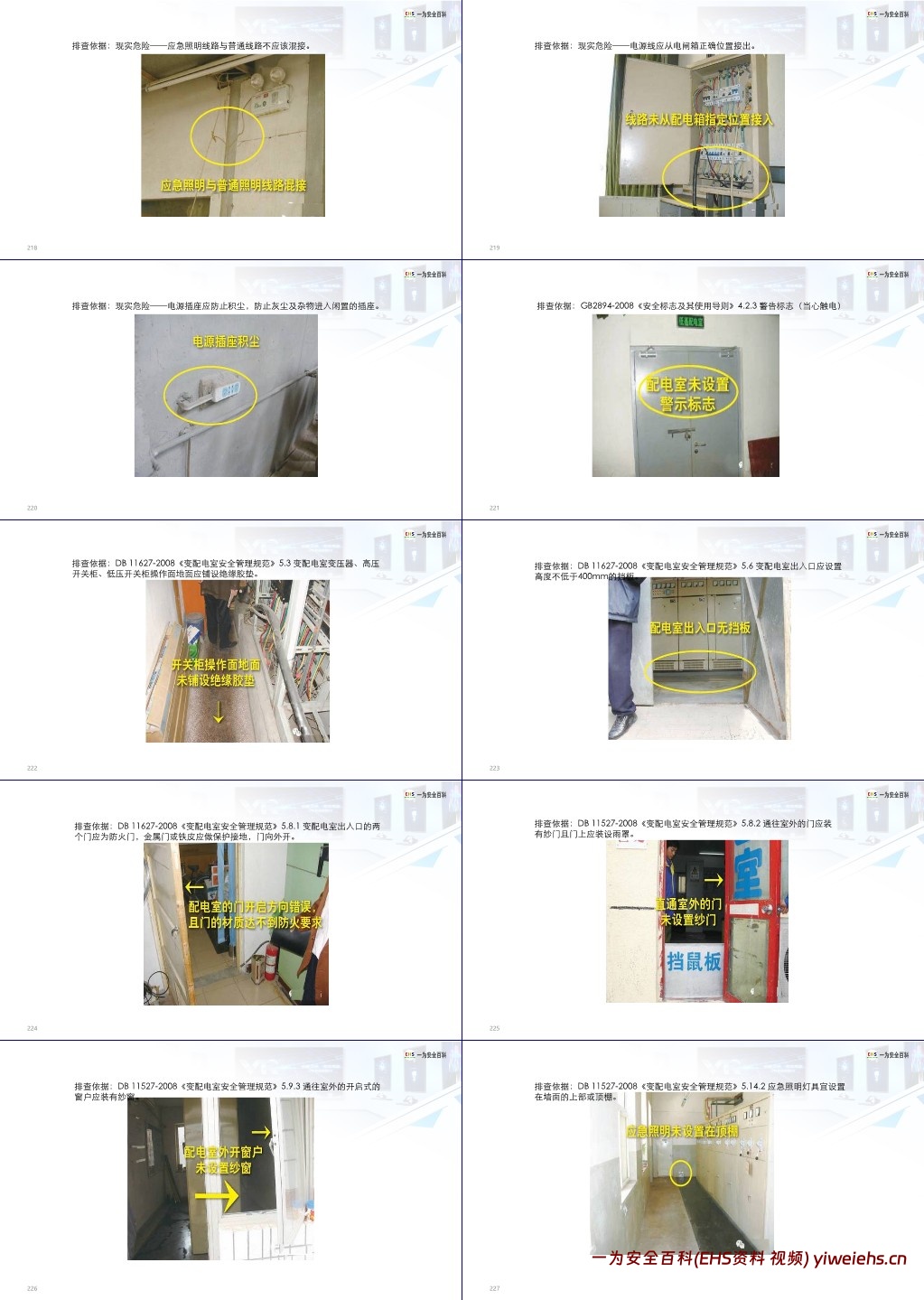

（二）配电室安全检查
场所环境

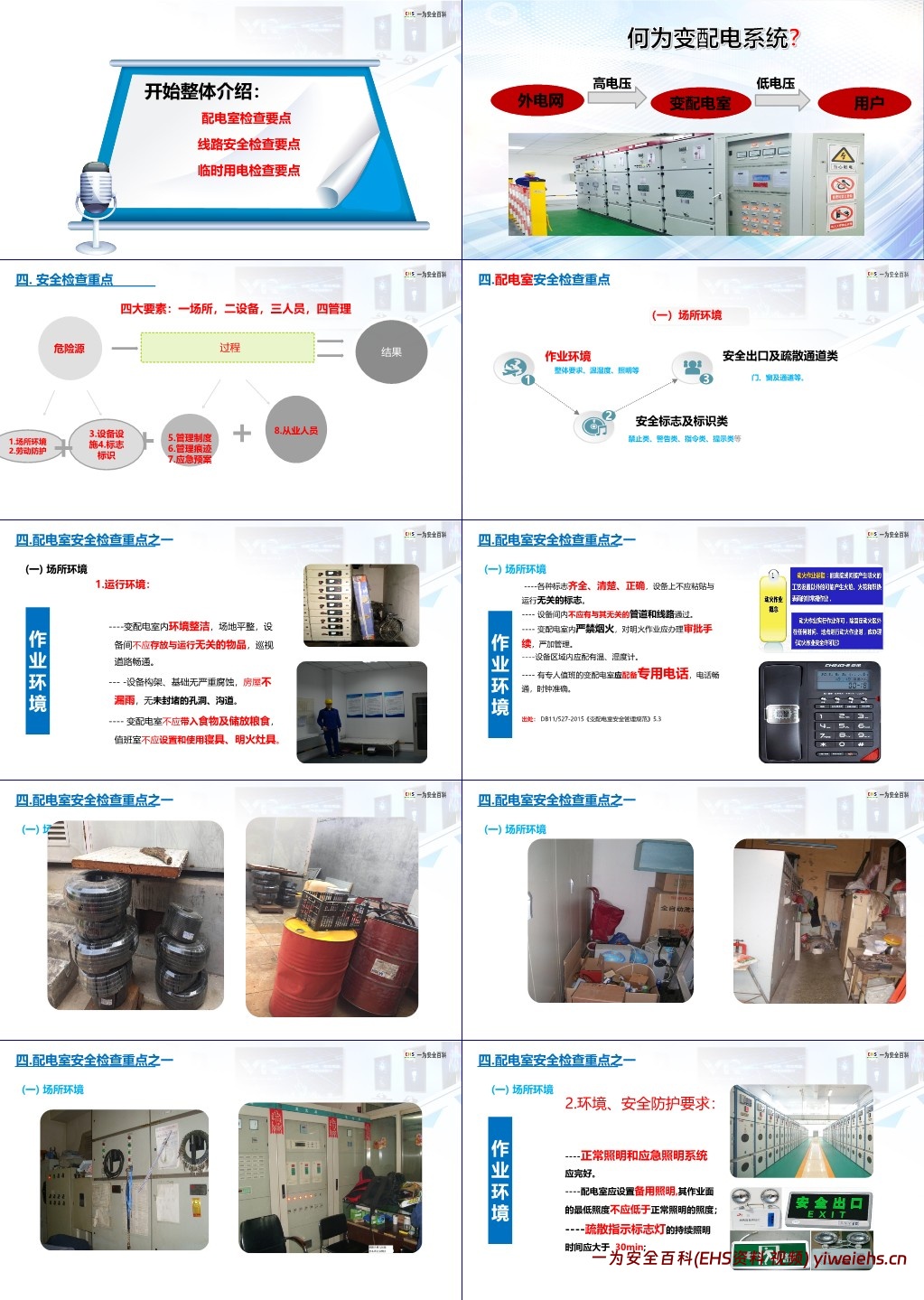

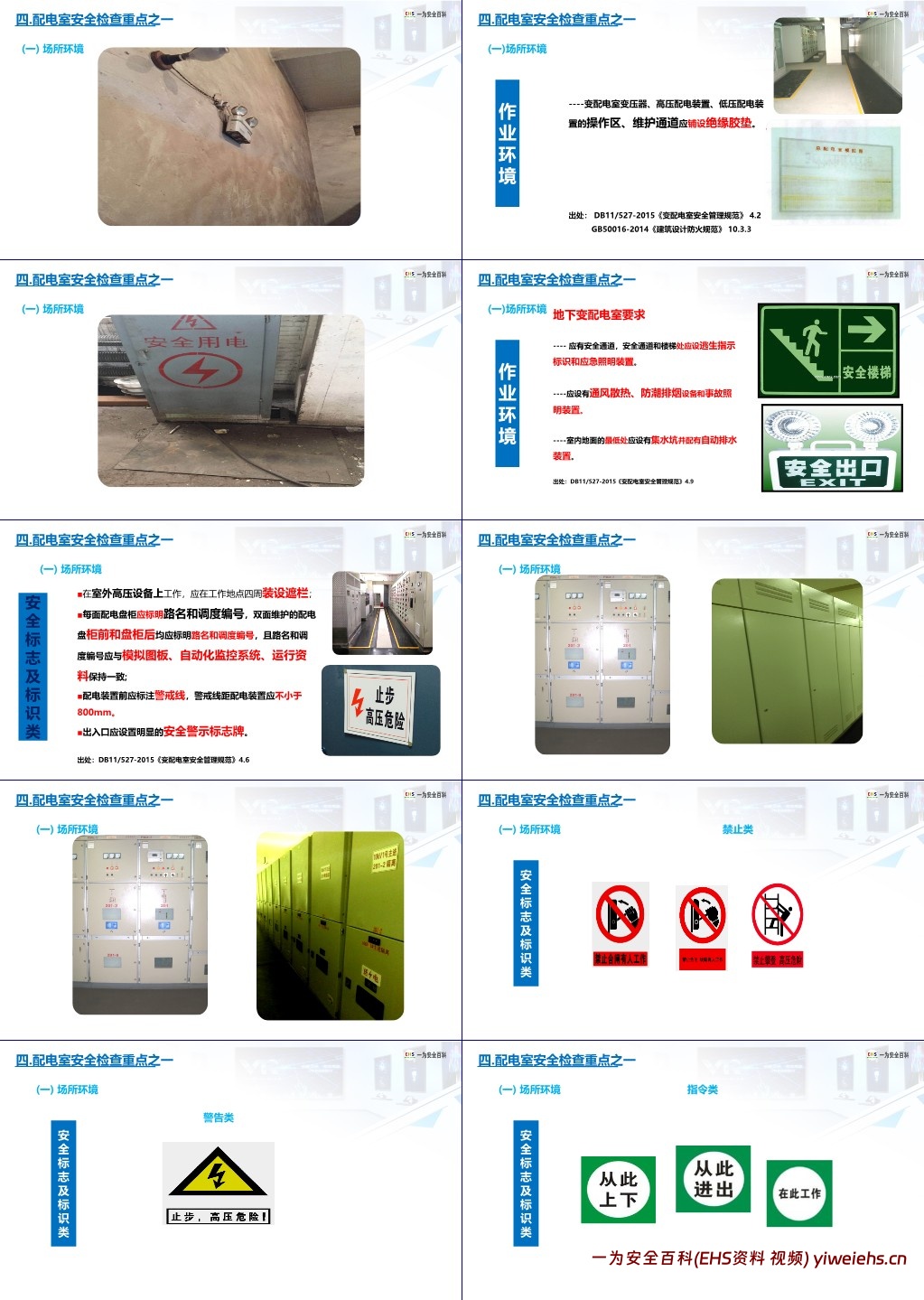

作业环境：变配电室内整洁，无无关物品，设备构架无严重腐蚀，无明火灶具，有温湿度计、专用电话；正常与应急照明完好，备用照明照度不低于正常照明，疏散指示标志灯持续照明≥30min；地下变配电室有安全通道、应急照明、通风防潮设备、集水坑与自动排水装置；操作区、维护通道铺绝缘胶垫。

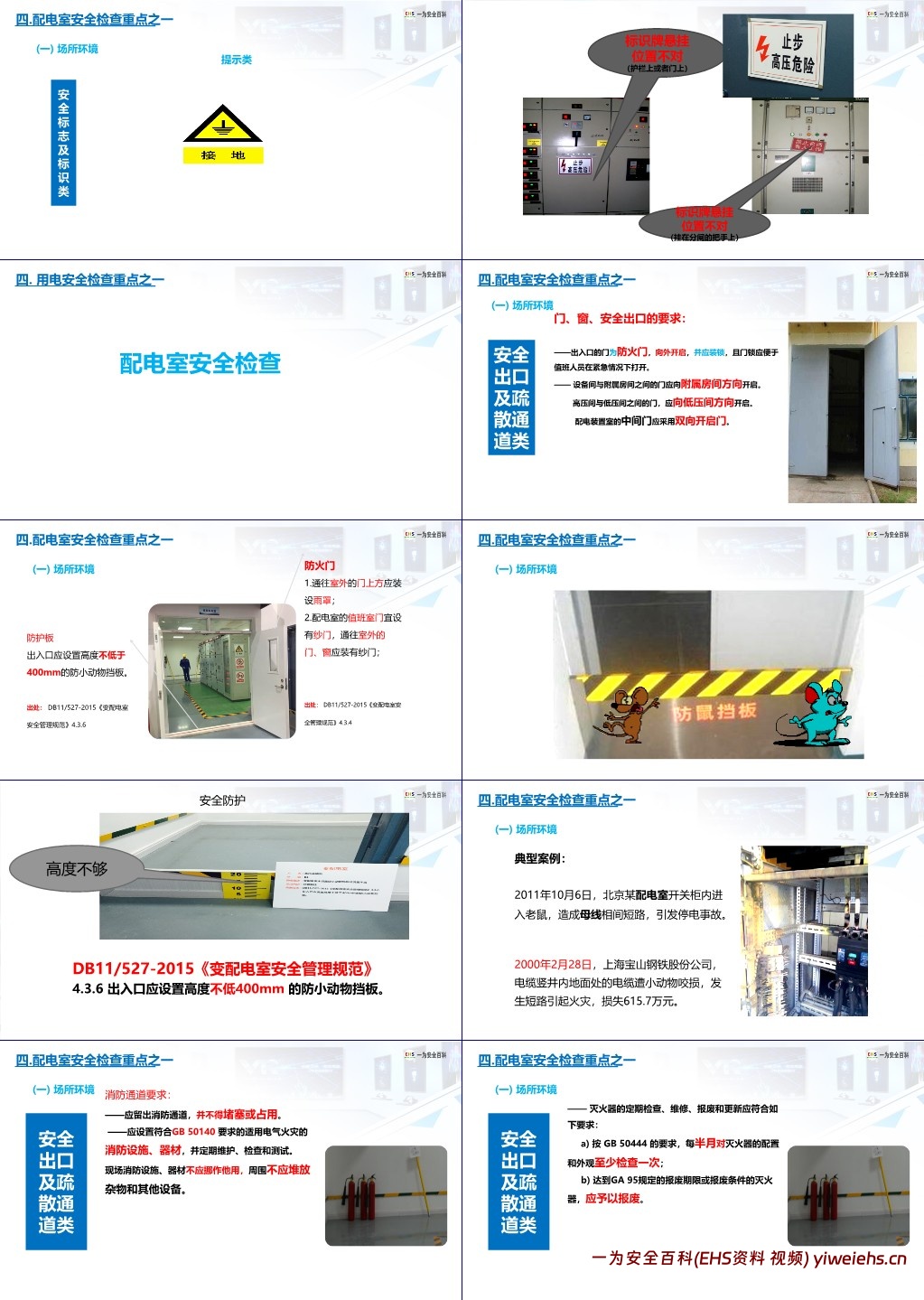

安全标志及标识：室外高压设备设遮栏，配电盘柜标路名和调度编号，配电装置前标警戒线（距装置≥800mm），出入口有安全警示标志，标示牌按类悬挂且位置正确。
安全出口及疏散通道：出入口为防火门（外开、装锁），设备间与附属房间门向附属房间开，高压间与低压间门向低压间开，中间门双向开；门装雨罩、纱门，出入口设≥400mm 防小动物挡板；留消防通道，配适用电气火灾的消防设施，灭火器每半月检查一次，按规定报废更新。
设备设施

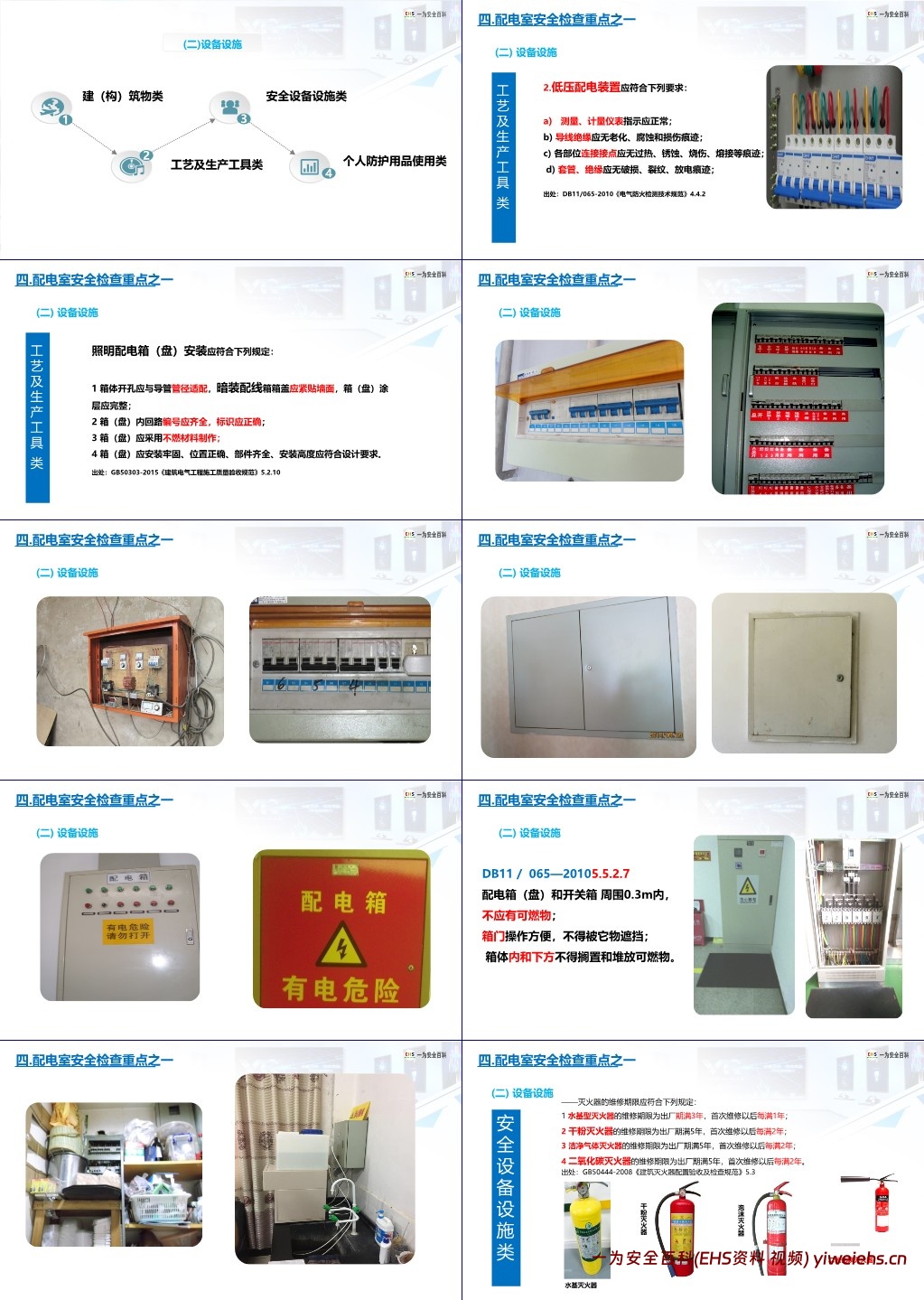

工艺及生产工具：低压配电装置仪表指示正常，导线绝缘无损伤，接点无过热等痕迹；照明配电箱开孔适配，回路编号齐全，用不燃材料制作，安装牢固；配电箱（盘）周围 0.3m 内无可燃物，箱内无杂物。

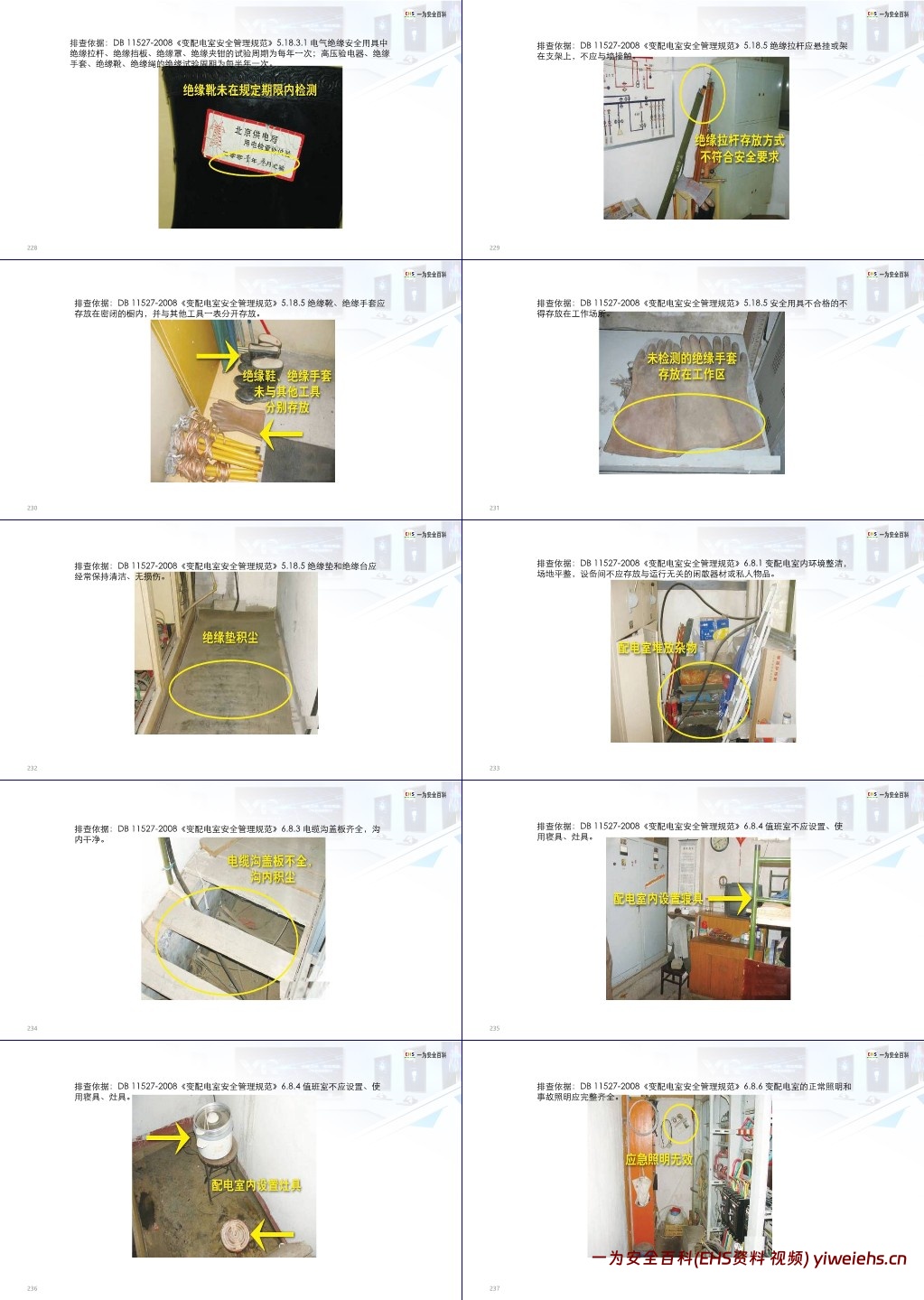

安全设备设施：灭火器按类型定期维修（水基型 3 年首修后每年 1 次，干粉、洁净气体、二氧化碳 5 年首修后每 2 年 1 次），一个计算单元配≥2 具，位置明显且覆盖最不利点；安全工器具（绝缘、登高、检修工具及测量仪表）质量合格、数量充足，按标准试验（如绝缘安全工器具按 GB26860 试验）、规范存放与登记。

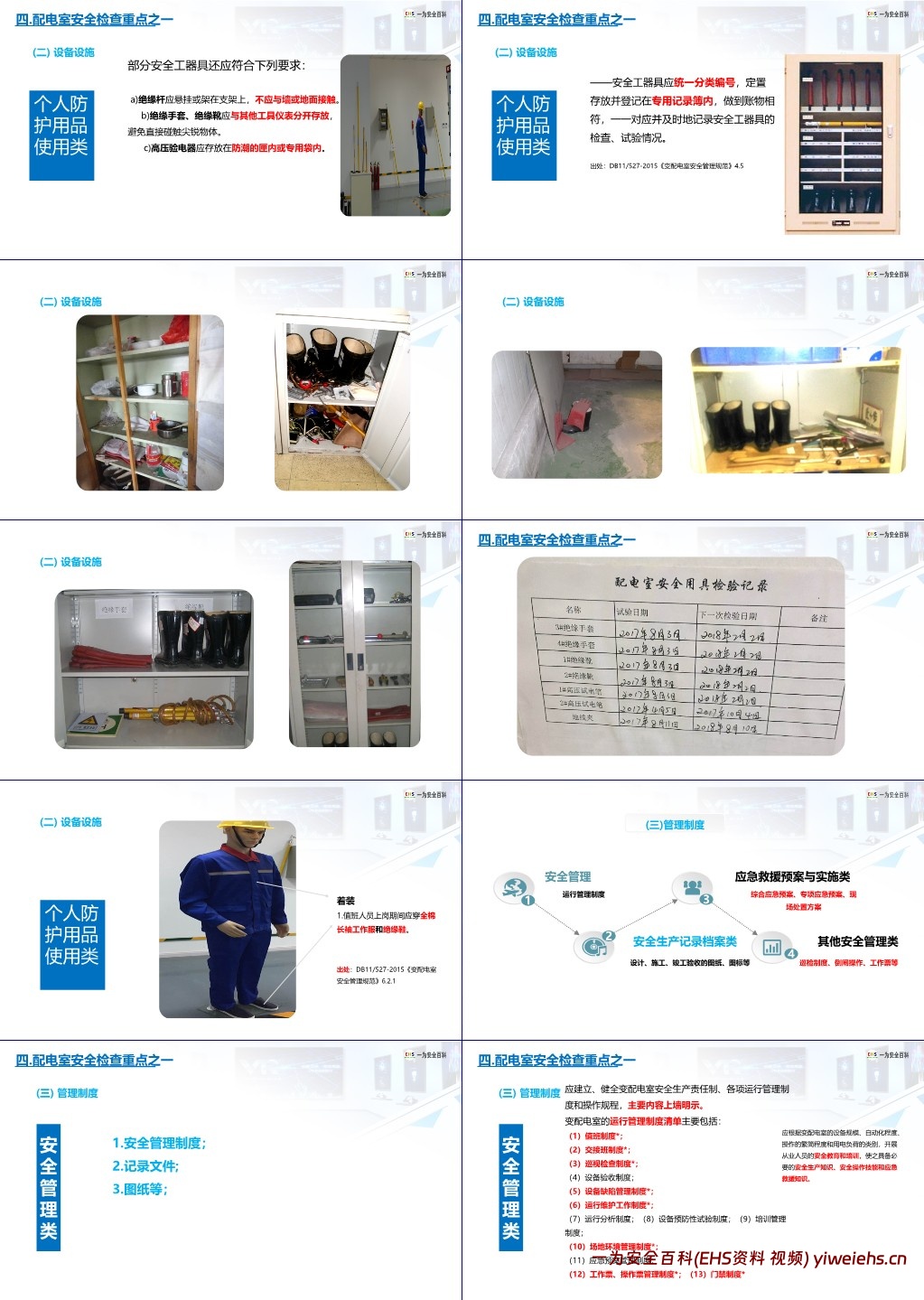

个人防护用品使用：值班人员穿全棉长袖工作服和绝缘鞋，安全工器具统一编号、定置存放、账物相符。
管理制度

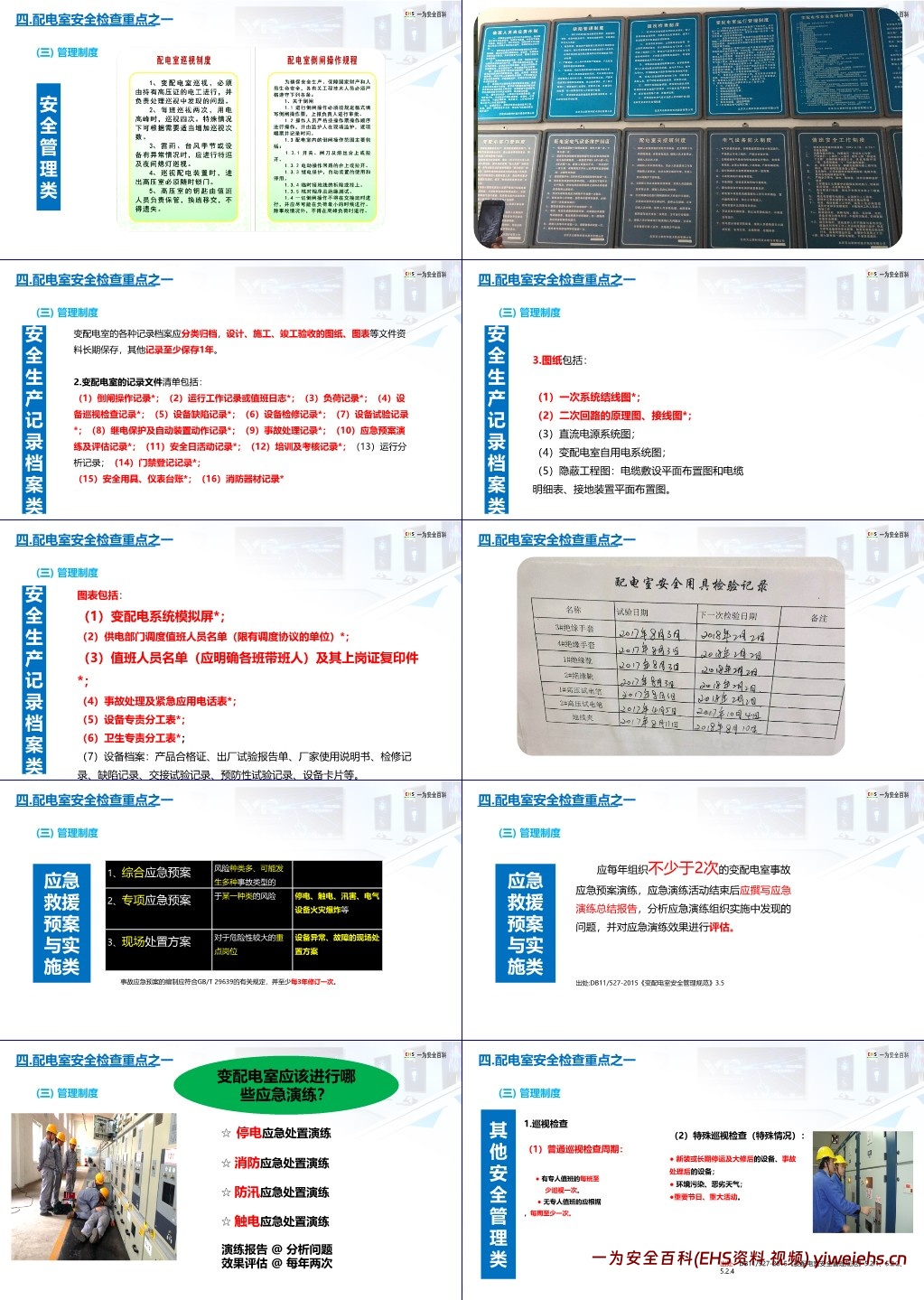

安全管理：建立安全生产责任制、运行管理制度（值班、交接班等 13 项，带 * 为必备）和操作规程，内容上墙；开展人员安全教育培训。
安全生产记录档案：记录分类归档，设计施工图纸等长期保存，其他记录至少存 1 年，包含倒闸操作记录、值班日志等 16 项（带为必备）；图纸有一次系统结线图等 5 类，图表有模拟屏、值班人员名单等 7 类（带为必备）。
应急救援预案与实施：编制综合、专项（停电、触电等）、现场处置方案，每 3 年修订一次；每年至少 2 次应急演练，演练后写总结报告与效果评估。

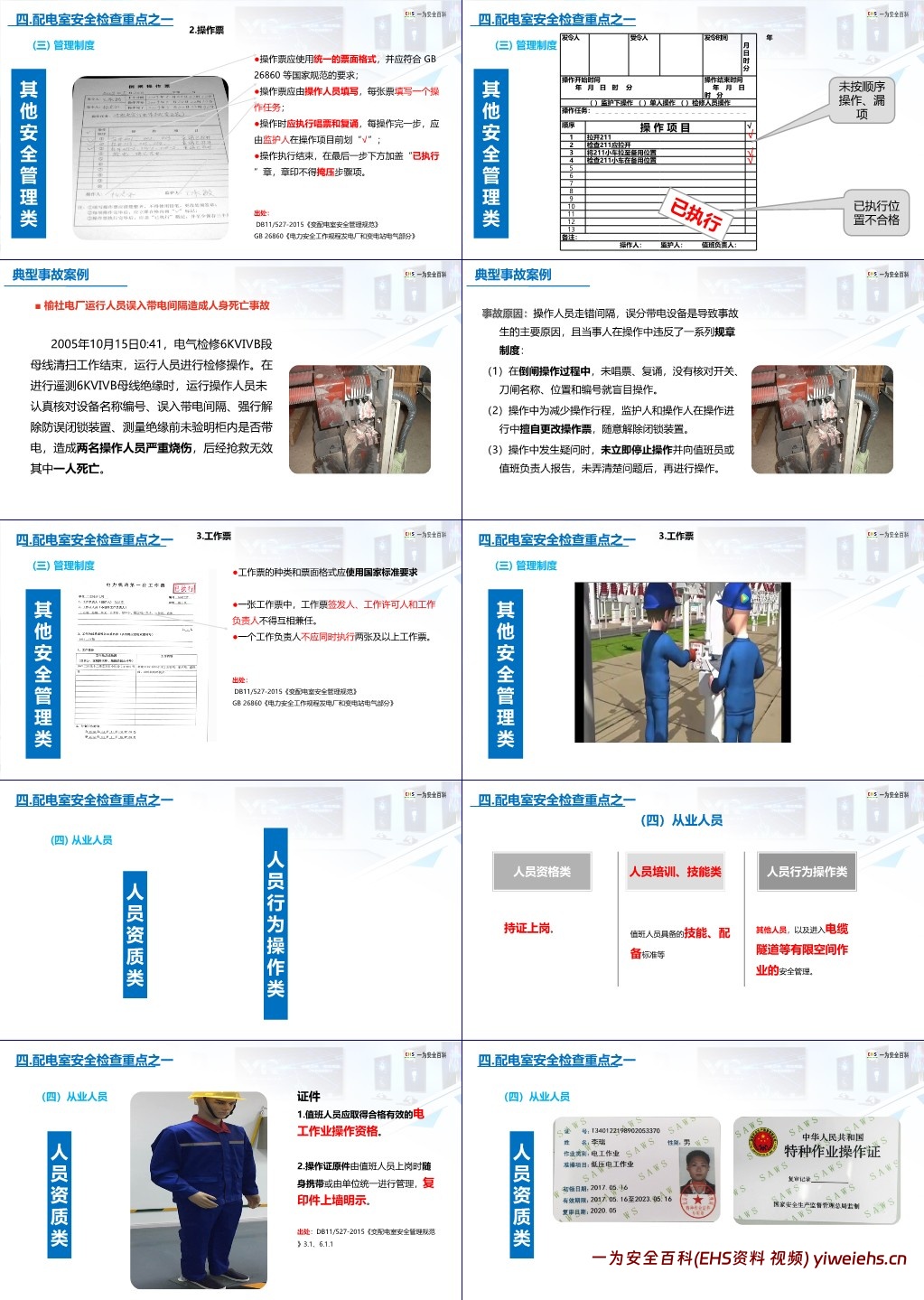

其他安全管理：巡视检查（专人值班每班≥1 次，无专人值班每周≥1 次；特殊情况如新装设备需额外巡视）；操作票按 GB26860 填写，一任务一票，执行唱票复诵，完后盖 “已执行” 章存≥3 个月；工作票签发人、许可人、负责人不兼任，一负责人不执行≥2 张票。
从业人员

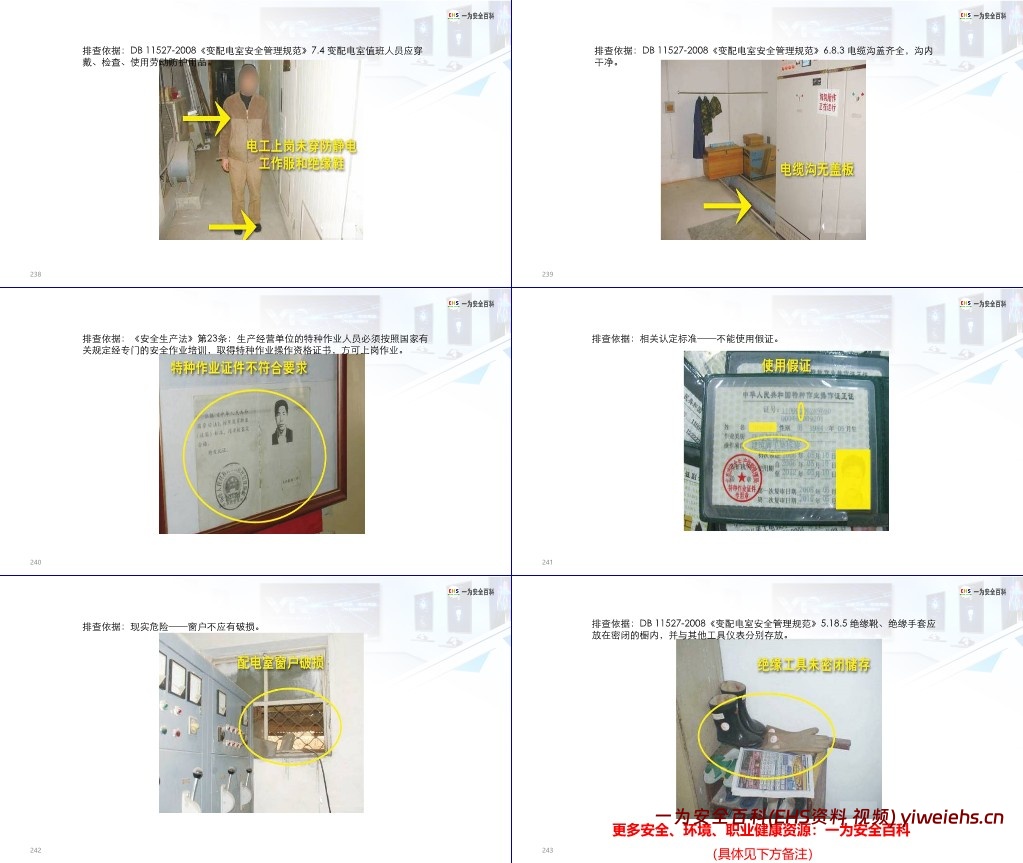

人员资质：值班人员持有效电工作业操作证，原件随身携带或单位统一管理，复印件上墙。
人员配置：35kV 或 10/6kV 且变压器容量≥630kVA 的变配电室，专人值班≥2 人（定 1 人为值长）；10/6kV 且容量≤500kVA 的，电工负责运行检查。
人员技能：掌握电气设备操作、消防设备使用、应急预案流程，会触电急救和心肺复苏。
人员行为：值班人员不饮酒、不睡觉、不约时停送电等；非值班人员进入设备区需登记并由值班人员监护；进入电缆隧道等有限空间作业遵守 DB11/852 规范。

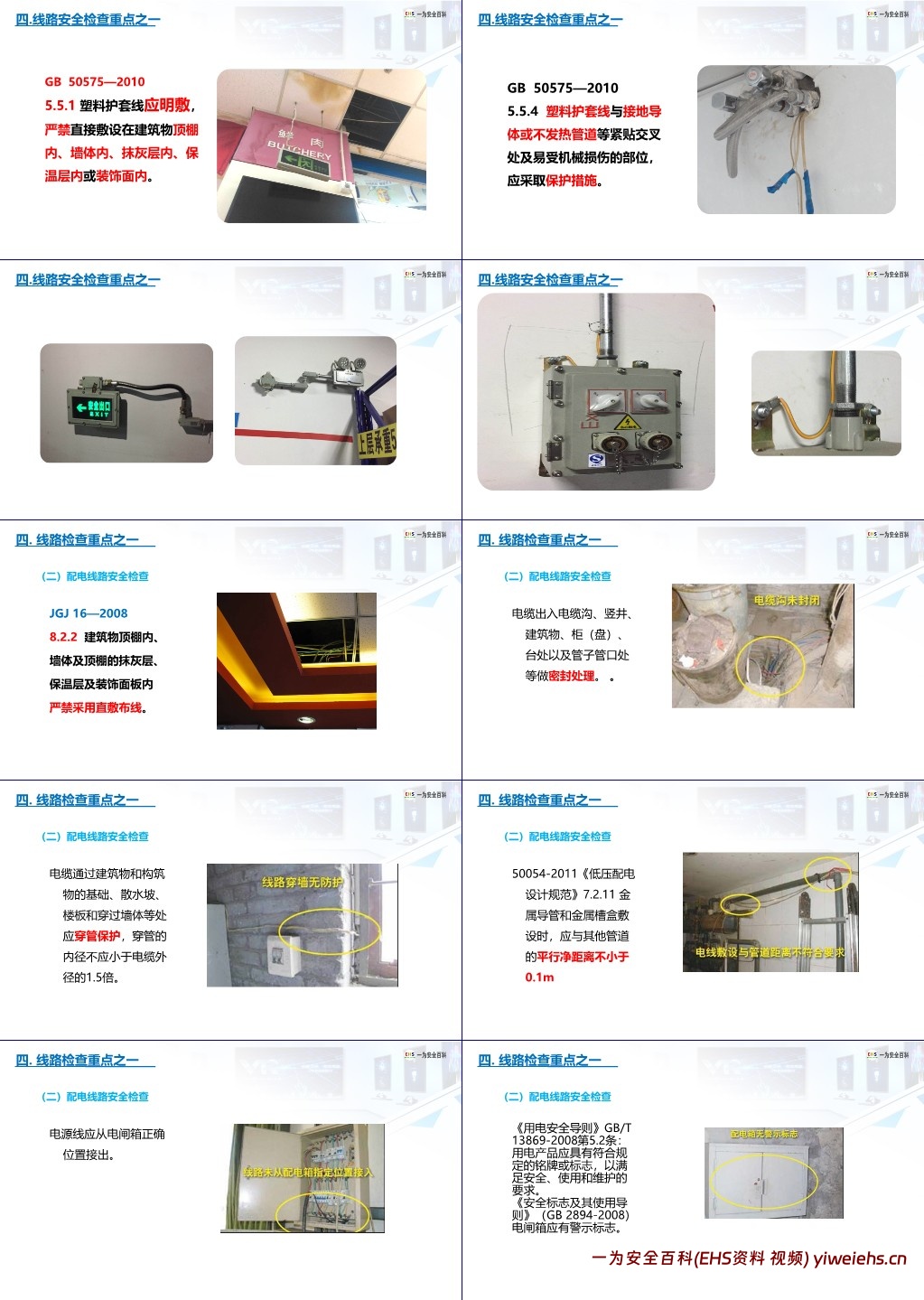

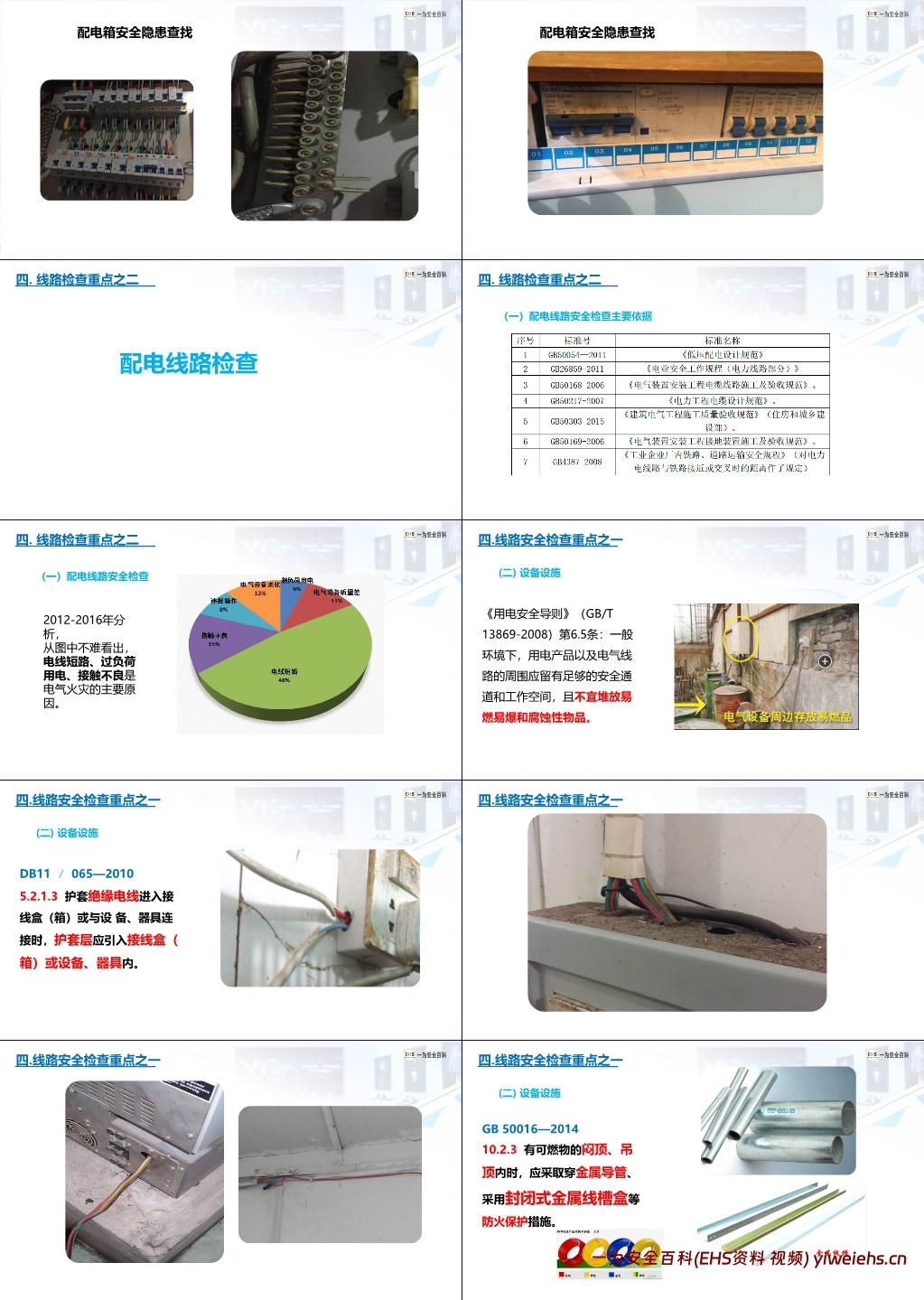

（三）线路安全检查
检查依据：包括 GB50054-2011《低压配电设计规范》、GB26859-2011《电业安全工作规程 (电力线路部分)》等 7 项标准，涵盖设计、施工、验收等环节。

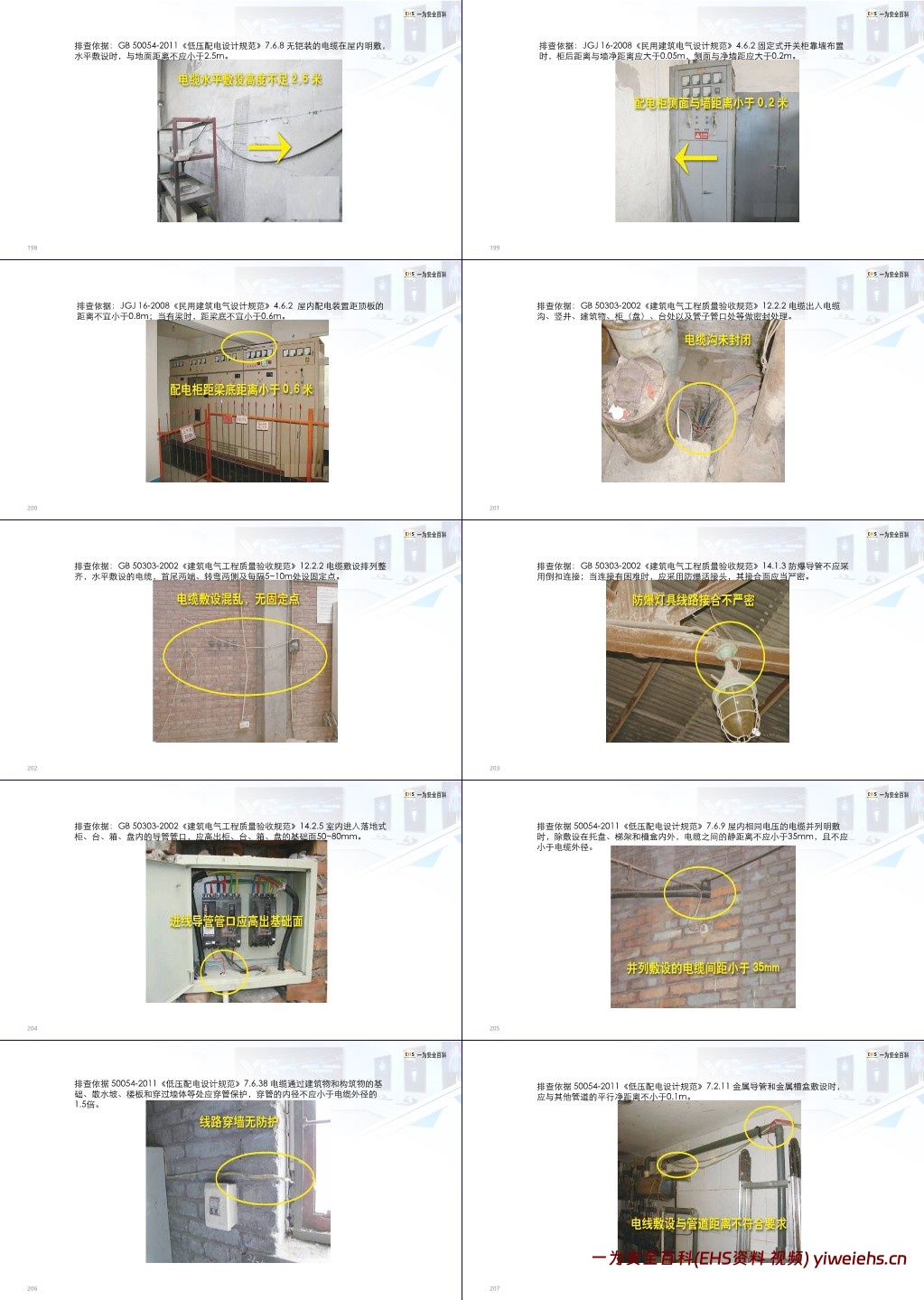

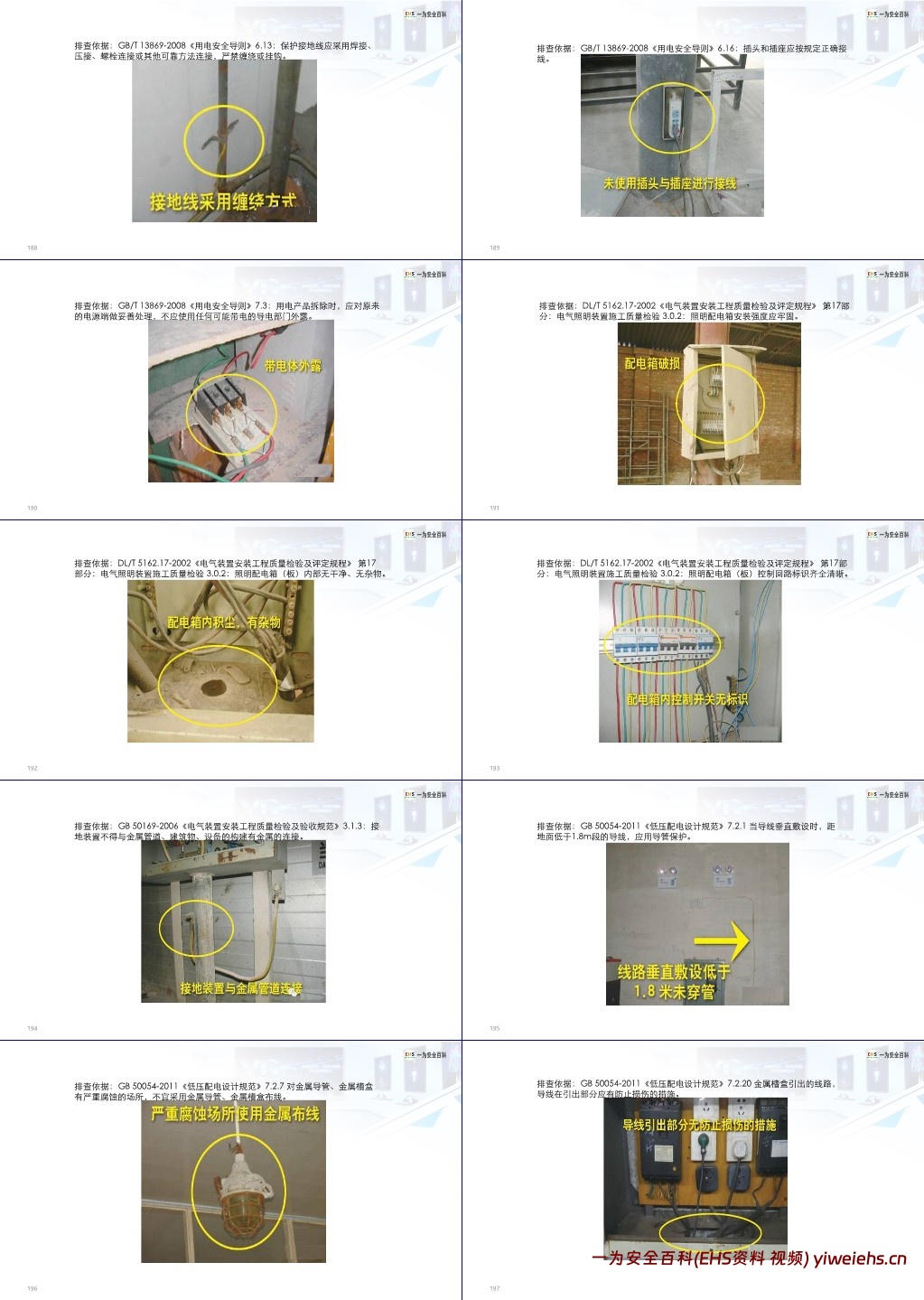

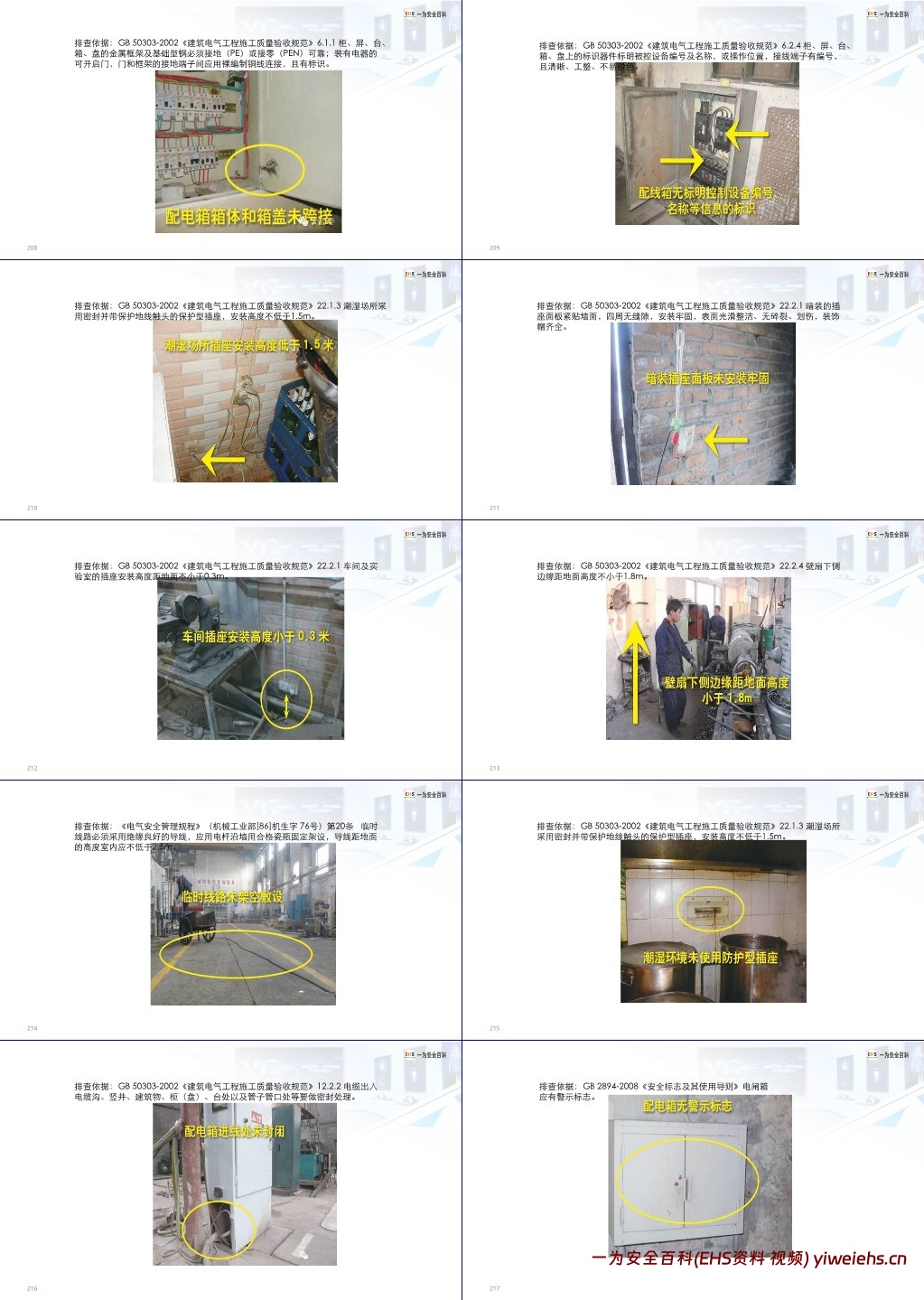

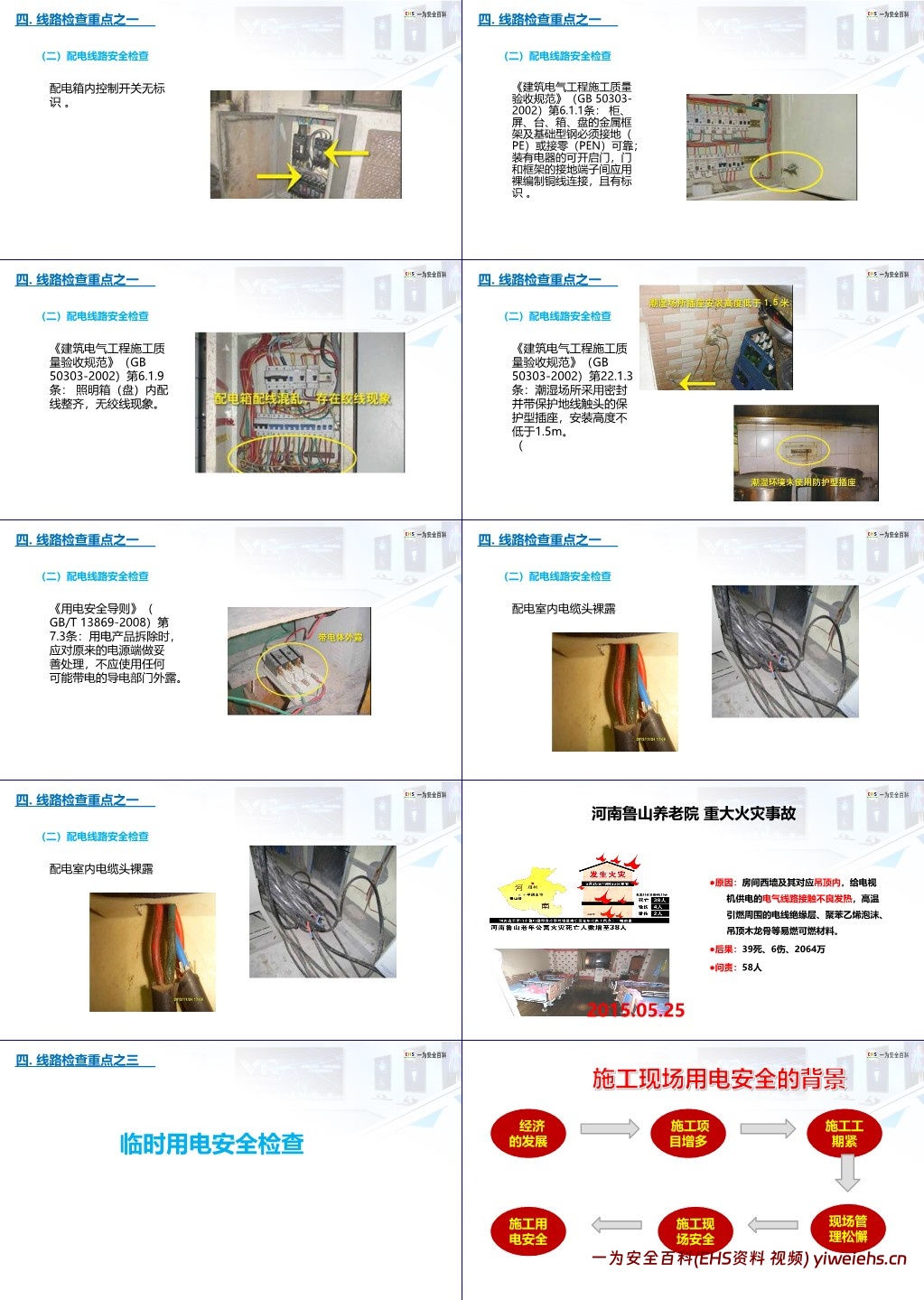

设备设施要求：电气线路周围留安全通道，无易燃易爆物品；护套绝缘电线进入接线盒（箱）需引入内部；有可燃物的闷顶等用金属导管或封闭式金属线槽盒防火；塑料护套线明敷，不敷在顶棚、墙体等内部，与接地导体交叉处做保护；电缆出入沟、竖井等做密封处理，穿墙穿管（内径≥电缆外径 1.5 倍）；金属导管与其他管道平行净距≥0.1m；电源线从电闸箱正确位置接出；电闸箱有警示标志，控制开关有标识；柜、屏等金属框架接地（PE）或接零（PEN）可靠，门与框架用裸编制铜线连接；照明箱内配线整齐无绞线；潮湿场所用保护型插座，安装高度≥1.5m；用电产品拆除后电源端妥善处理，无带电体外露。

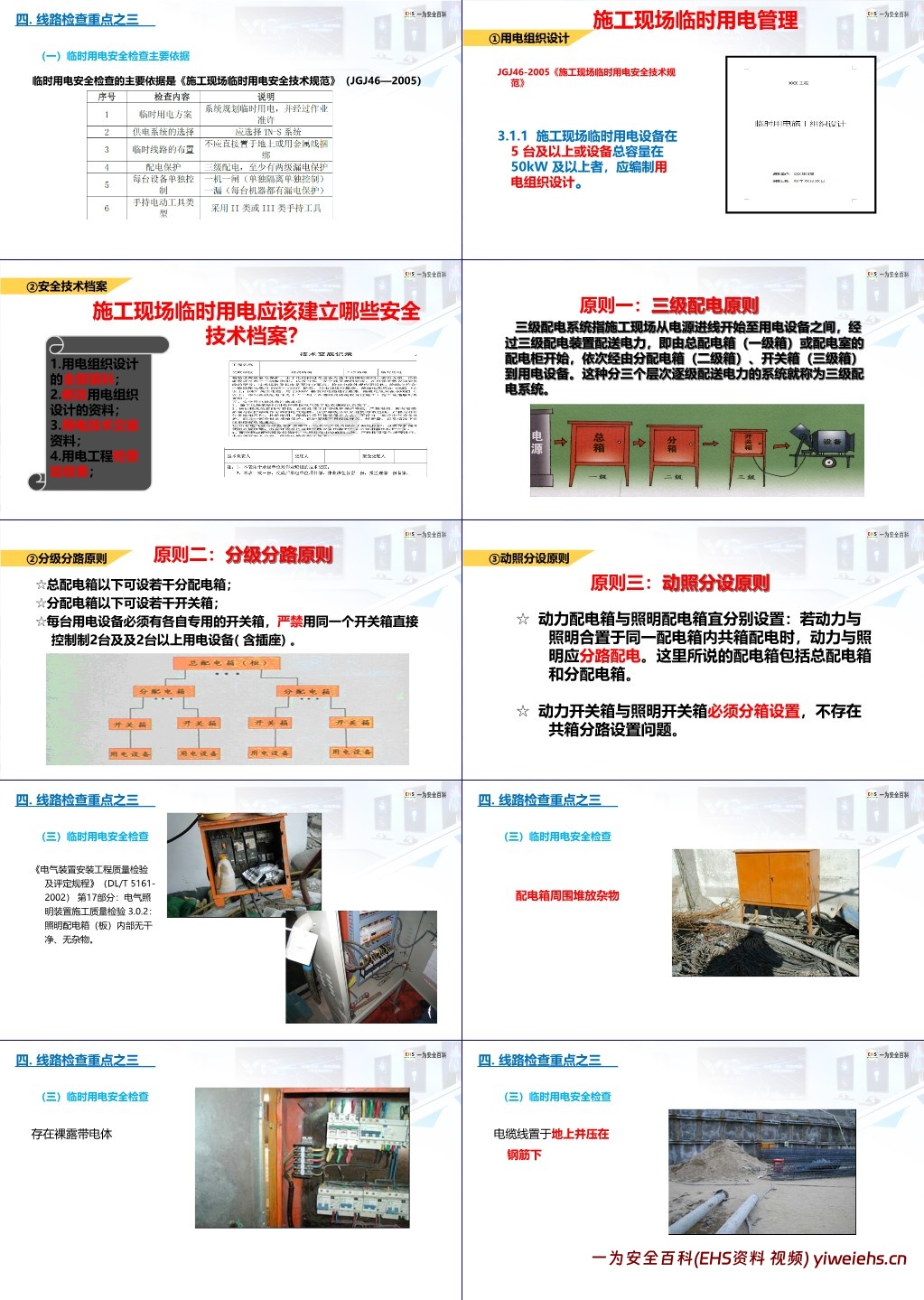

（四）临时用电安全检查
检查依据：主要依据 JGJ46—2005《施工现场临时用电安全技术规范》。
核心要求
方案与档案：设备≥5 台或总容量≥50kW 需编用电组织设计；建立安全技术档案（含用电组织设计、交底资料等 4 类）。
配电原则：三级配电（总配电箱→分配电箱→开关箱→用电设备）、分级分路（总箱下可设多分箱，分箱下可设多开关箱，一开关箱控一台设备）、动照分设（动力与照明配电箱宜分设，开关箱必分设）。

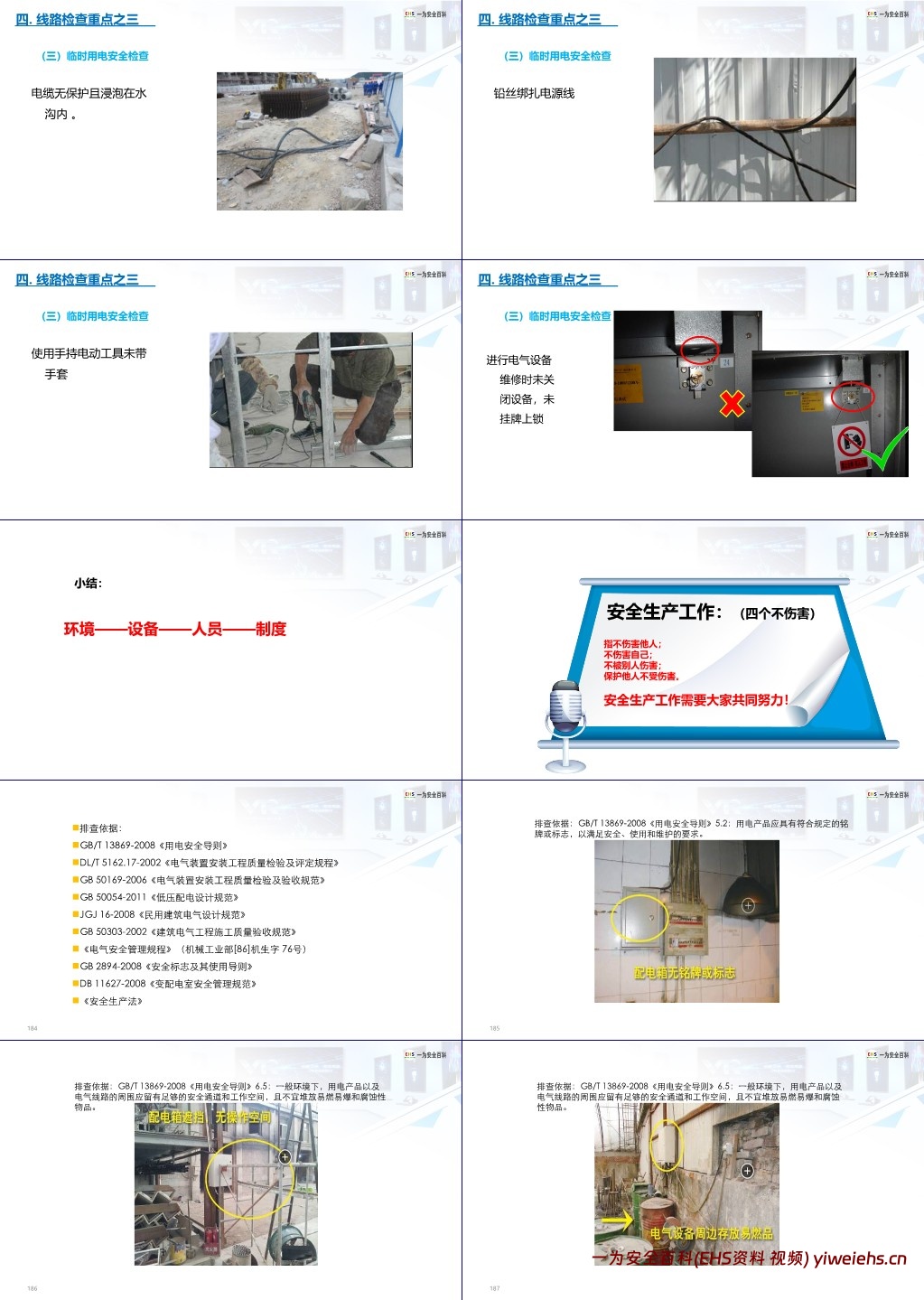

常见隐患：配电箱周围堆杂物、有裸露带电体、电缆置地受压或泡水沟、铅丝绑扎电源线、用手持电动工具不戴手套、维修时未断电挂牌上锁等。
四、典型事故案例与总结
（一）典型案例
2011 年北京某配电室因老鼠进入开关柜，导致母线相间短路停电。
2000 年上海宝山钢铁股份公司电缆遭小动物咬损，短路引发火灾，损失 615.7 万元。
2005 年榆社电厂运行人员误入带电间隔，未核对设备、解除防误闭锁、验电，致 1 死 1 伤。
2015 年河南鲁山养老院因电气线路接触不良发热，引燃易燃材料，致 39 死 6 伤，2064 万元损失，58 人被问责。
（二）总结
安全用电需从环境、设备、人员、制度四方面管控，遵循 “四个不伤害”（不伤害他人、不伤害自己、不被别人伤害、保护他人不受伤害），全员参与，落实各项规范与检查要求，预防事故发生。
