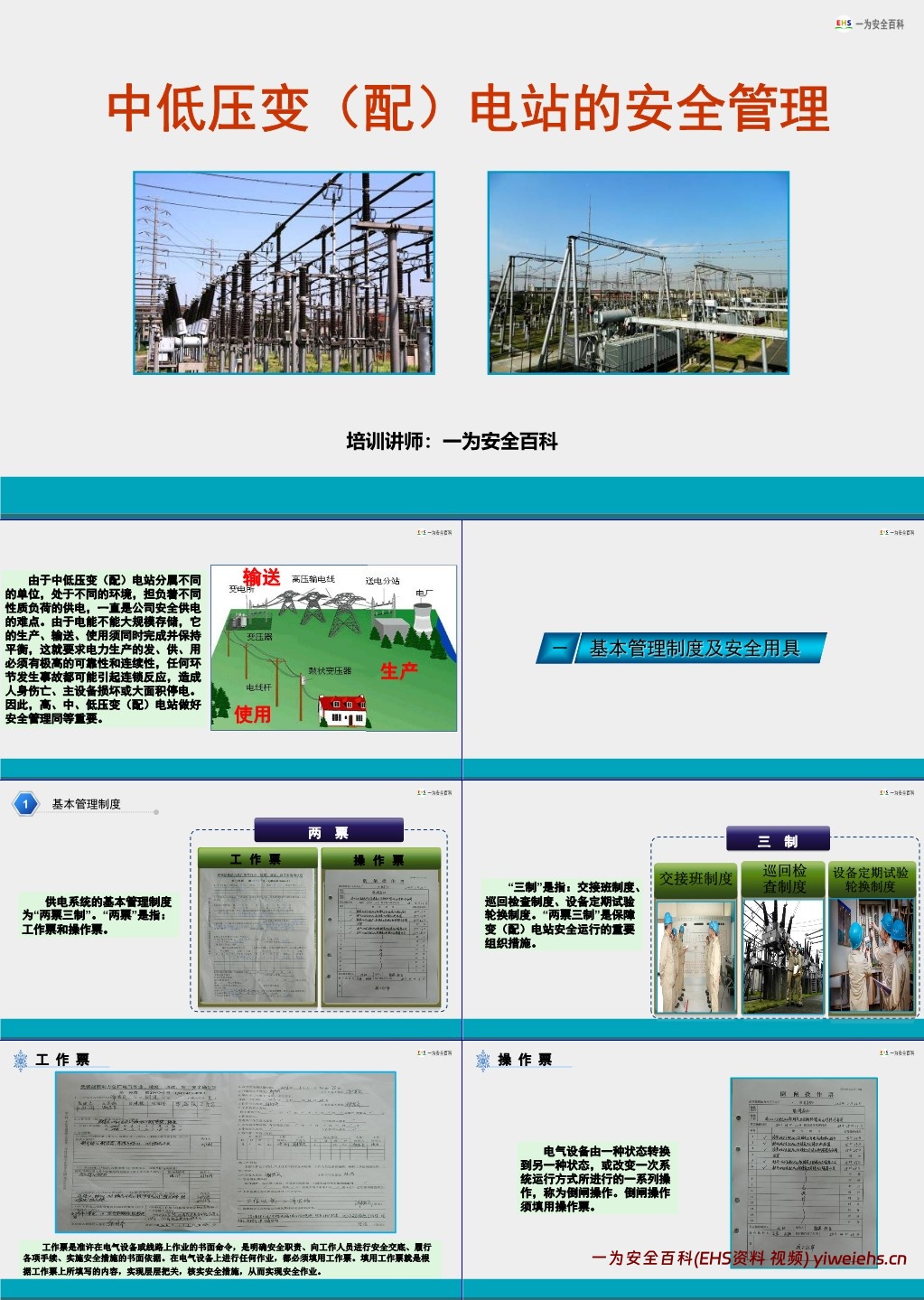

【PPT】中低压变(配)电站的安全管理课件预览：
【PPT】中低压变(配)电站的安全管理内容介绍：
一、中低压变（配）电站安全管理重要性
中低压变（配）电站分属不同单位、处于不同环境且承担不同负荷供电任务，是公司安全供电的难点。由于电能无法大规模存储，其生产、输送、使用需同时完成并保持平衡，这就要求电力生产的发、供、用环节具备极高的可靠性与连续性，任何环节出现事故都可能引发连锁反应，导致人身伤亡、主设备损坏或大面积停电，因此高、中、低压变（配）电站的安全管理同等重要。
二、基本管理制度及安全用具
（一）基本管理制度
基本管理制度为 “两票三制”，是保障变（配）电站安全运行的重要组织措施。
“两票”
工作票：是准许在电气设备或线路上作业的书面命令，明确安全职责、进行安全交底、履行手续及实施安全措施的书面依据。在电气设备上进行任何作业都必须填用，通过填写内容层层把关，核实安全措施以实现安全作业，分为不同类型（如武钢能源动力总厂的第一种票、第二种票），包含工作负责人、工作任务、计划工作时间、工作条件、安全确认、工作终结等详细内容。
操作票：电气设备由一种状态转换到另一种状态，或改变一次系统运行方式所进行的一系列倒闸操作，必须填用操作票。例如武钢能源动力公司供电厂的倒闸操作票，会明确操作内容、预定操作时间、操作顺序及实际操作时间、执行人等信息。

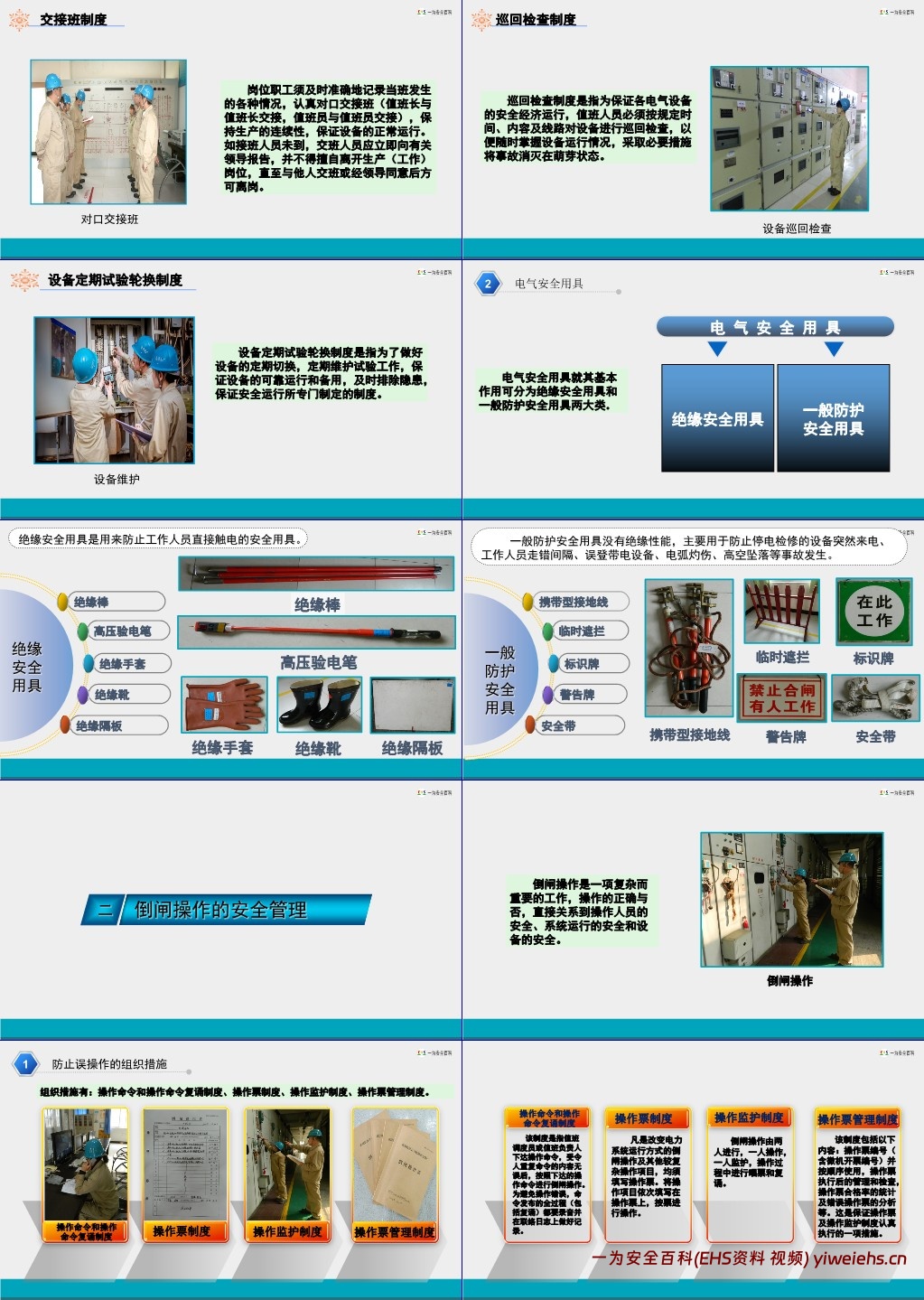

“三制”
交接班制度：岗位职工需及时准确记录当班情况，进行认真的对口交接班（值班长与值班长、值班员与值班员交接），确保生产连续性和设备正常运行。若接班人员未到，交班人员需立即报告相关领导，不得擅自离岗，直至完成交班或获领导同意。
巡回检查制度：为保证电气设备安全经济运行，值班人员需按规定时间、内容及线路对设备进行巡回检查，及时掌握设备运行情况，将事故消灭在萌芽状态。
设备定期试验轮换制度：为做好设备定期切换、维护试验工作，保证设备可靠运行和备用，及时排除隐患，专门制定的制度。
（二）电气安全用具
电气安全用具按基本作用分为绝缘安全用具和一般防护安全用具两大类。
绝缘安全用具：用于防止工作人员直接触电，包括绝缘棒、高压验电笔、绝缘手套、绝缘靴、绝缘隔板等。
一般防护安全用具：无绝缘性能，主要用于防止停电检修设备突然来电、工作人员走错间隔、误登带电设备、电弧灼伤、高空坠落等事故，包括携带型接地线、临时遮拦、警告牌、安全带、标识牌等。
三、倒闸操作的安全管理
倒闸操作复杂且重要，操作正确性直接关系到人员、系统运行及设备安全，其安全管理包括防止误操作的组织措施和技术措施。
（一）防止误操作的组织措施
操作命令和操作命令复诵制度：值班调度员或值班负责人下达操作命令，受令人复诵内容无误后执行倒闸操作。为避免错误，命令发布全过程（含复诵）需录音，并在联络日志记录。
操作票制度：改变电力系统运行方式的倒闸操作及其他较复杂操作项目，均须填写操作票，按票依次操作。
操作监护制度：倒闸操作由两人进行，一人操作，一人监护，操作过程中唱票和复诵。
操作票管理制度：涵盖操作票编号（含微机开票编号）及按顺序使用、操作票执行后的管理与检查、合格率统计及错误操作票分析等内容，保障操作票及操作监护制度的执行。

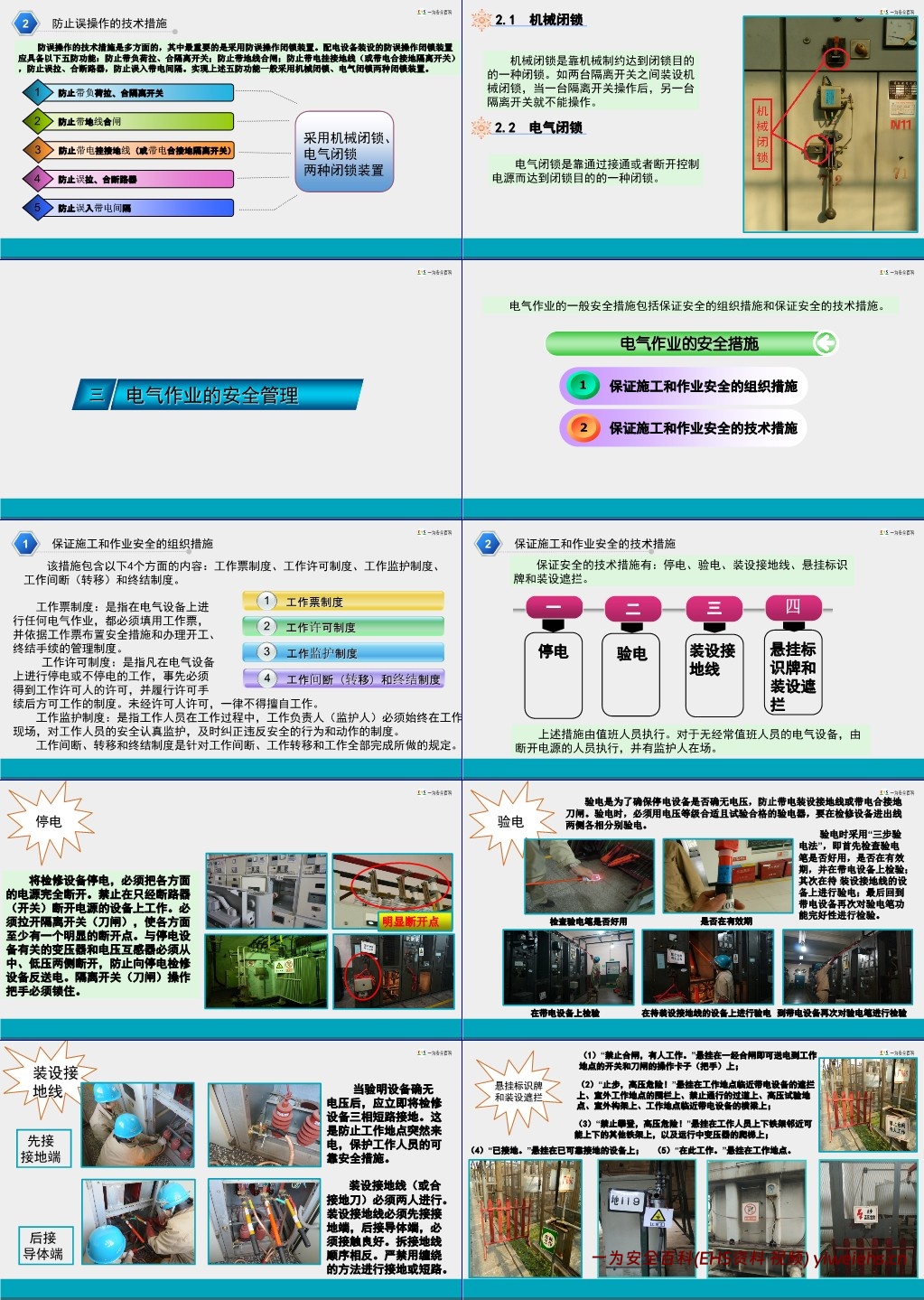

（二）防止误操作的技术措施
核心是采用防误操作闭锁装置，配电设备的该装置需具备 “五防” 功能，通常采用机械闭锁和电气闭锁两种方式。
“五防” 功能：防止带负荷拉、合隔离开关；防止带地线合闸；防止带电挂接地线（或带电合接地隔离开关）；防止误拉、合断路器；防止误入带电间隔。
闭锁方式
机械闭锁：靠机械制约实现闭锁，如两台隔离开关间装设机械闭锁，一台操作后另一台无法操作。
电气闭锁：通过接通或断开控制电源实现闭锁。
四、电气作业的安全管理
电气作业的一般安全措施包括保证安全的组织措施和技术措施。
（一）保证施工和作业安全的组织措施
工作票制度：电气设备上进行任何电气作业，必须填用工作票，依据工作票布置安全措施、办理开工和终结手续。
工作许可制度：在电气设备上进行停电或不停电工作，需事先获得工作许可人许可并履行手续，未经许可不得擅自工作。
工作监护制度：工作过程中，工作负责人（监护人）需始终在工作现场，监护工作人员安全，及时纠正违规行为。
工作间断（转移）和终结制度：针对工作间断、转移及全部完成的相关规定。
（二）保证施工和作业安全的技术措施
由值班人员执行，无经常值班人员的电气设备由断开电源者执行且需有监护人在场，具体包括：
停电：将检修设备各方面电源完全断开，禁止仅经断路器（开关）断开电源的设备上工作，需拉开隔离开关（刀闸）形成明显断开点，与停电设备相关的变压器和电压互感器需从中、低压两侧断开，隔离开关（刀闸）操作把手需锁住。
验电：确保停电设备确无电压，防止带电装设接地线或带电合接地刀闸。需使用电压等级合适且试验合格的验电器，在检修设备进出线两侧各相分别验电，采用 “三步验电法”（检查验电笔、在待验设备验电、回到带电设备复验）。
装设接地线：验明设备无电压后，立即将检修设备三相短路接地，由两人进行，先接接地端，后接导体端且接触良好，拆接地线顺序相反，严禁缠绕方式接地或短路。
悬挂标识牌和装设遮拦
“禁止合闸，有人工作”：悬挂在一经合闸可送电到工作地点的开关和刀闸操作卡子（把手）上。
“止步，高压危险”：悬挂在工作地点临近带电设备的遮拦、室外工作地点围栏、禁止通行过道、高压试验地点、室外构架、工作地点临近带电设备横梁上。
“禁止攀登，高压危险”：悬挂在工作人员上下铁架邻近其他铁架及运行中变压器爬梯上。
“已接地”：悬挂在已可靠接地的设备上。
“在此工作”：悬挂在工作地点。

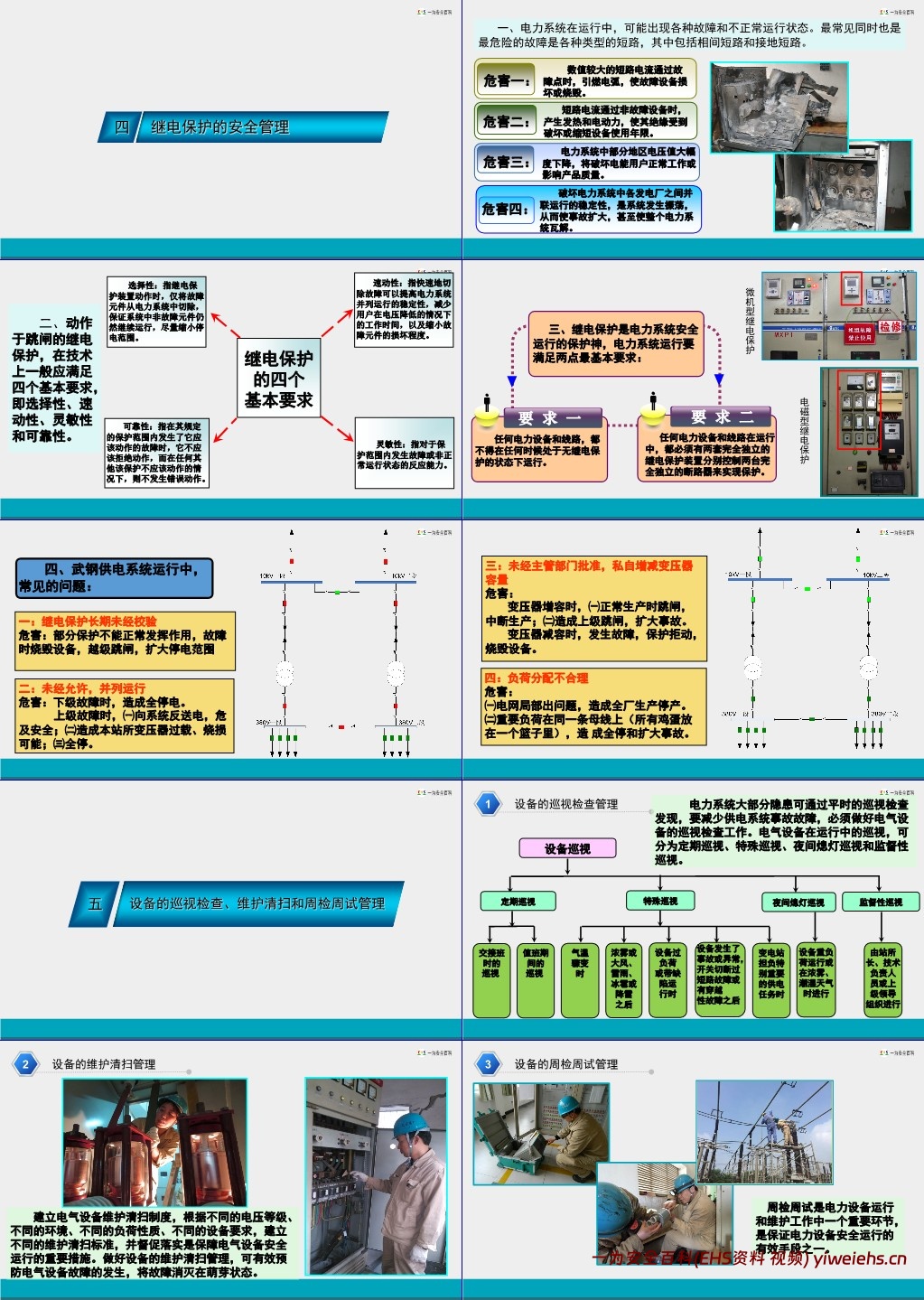

五、继电保护的安全管理
（一）电力系统故障及危害
电力系统运行中可能出现故障和不正常运行状态，常见且危险的是短路（相间短路、接地短路），危害包括：
大电流通过故障点引燃电弧，损坏或烧毁故障设备。
短路电流通过非故障设备，产生发热和电动力，破坏绝缘或缩短设备使用寿命。
部分地区电压大幅下降，影响用户正常工作和产品质量。
破坏发电厂间并联运行稳定性，导致系统振荡，扩大事故甚至使电力系统瓦解。
（二）继电保护的基本要求
动作于跳闸的继电保护需满足选择性、速动性、灵敏性和可靠性四项基本要求：
可靠性：规定保护范围内发生应动作故障时不拒动，其他不应动作情况不误动。
选择性：动作时仅切除故障元件，保证非故障元件继续运行，缩小停电范围。
速动性：快速切除故障，提高系统并列运行稳定性，减少用户电压降低时间，减轻故障元件损坏程度。
灵敏性：对保护范围内故障或非正常运行状态有反应能力。
（三）电力系统运行基本要求
任何电力设备和线路，任何时候都不得在无继电保护状态下运行。
任何电力设备和线路运行中，须有两套完全独立的继电保护装置分别控制两台完全独立的断路器实现保护。
（四）武钢供电系统常见问题及危害
继电保护长期未经校验：部分保护无法正常发挥作用，故障时烧毁设备、越级跳闸，扩大停电范围。
未经允许并列运行：下级故障时全停电；上级故障时向系统反送电危及安全、导致本站所变压器过载或烧损、全停。
未经主管部门批准私自增减变压器容量：增容时正常生产跳闸中断生产、造成上级跳闸扩大事故；减容时故障保护拒动烧毁设备。
负荷分配不合理：电网局部出问题导致全厂停产；重要负荷在同一条母线造成全停和扩大事故。
六、设备的巡视检查、维护清扫和周检周试管理
（一）设备的巡视检查管理
电力系统多数隐患可通过巡视检查发现，电气设备运行中的巡视分为定期巡视、特殊巡视、夜间熄灯巡视和监督性巡视：
定期巡视：值班期间按常规进行的巡视。
特殊巡视：在气温骤变、浓雾或大风雷雨冰雹降雪后、设备过负荷或带缺陷运行、变电站担负特别重要供电任务、设备发生事故或异常后等特殊情况进行的巡视。
夜间熄灯巡视：特定情况下夜间熄灯进行的巡视。
监督性巡视：由站所长、技术负责人或上级领导组织，在设备重负荷运行或浓雾潮湿天气时进行的巡视。
（二）设备的维护清扫管理
建立电气设备维护清扫制度，根据电压等级、环境、负荷性质、设备要求制定不同维护清扫标准并督促落实，可有效预防设备故障，将故障消灭在萌芽状态。
（三）设备的周检周试管理
周检周试是电力设备运行和维护的重要环节，依据《电力设备预防性试验规程》，结合设备实际运行情况定项目、定标准、定周期开展检修或试验工作，管理上定期检查督促落实，如武钢能源动力总厂制定了 3kV 及以上输变电设备试验要求与周期的管理规定，明确试验项目、周期及引用标准。
七、安全距离及触电急救
（一）安全距离
高压电气设备不停电时的安全距离：作业人员不得单独移开或越过遮拦工作，必要时需有监护人在场，10kV 及以下电压等级安全距离 0.70m，20、35kV 电压等级安全距离 1.00m。
作业人员工作中正常活动范围与高压电气设备带电部分的安全距离：10kV 及以下电压等级 0.35m，20、35kV 电压等级 0.60m，小于该距离的高压电气设备或安全距离虽大于该距离但小于不停电安全距离且无绝缘隔板、安全遮拦措施的 35kV 及以下设备需停电。
起重机械与带电体的最小安全距离：1-10kV 电压等级 2m，35-63kV 电压等级 3.5m，110kV 电压等级 4m，220kV 电压等级 6m，武钢供电系统中外力事故中吊车等起重机械引起的占比大，需保证该安全距离。
（二）触电急救
触电伤害事故中，及时正确抢救至关重要，电气工作人员需掌握触电急救技能。
触电急救需分秒必争，明确心跳、呼吸停止后立即就地用心肺复苏法抢救并坚持，同时联系医疗急救中心，医务人员接替前不得放弃，医生有权判定伤员死亡，与医务人员交接时需提醒途中不中断抢救。
急救时间与救活可能性相关：触电后 1 分钟内急救，救活可能性 60%-90%；1-2 分钟内急救，救活可能性 45%；6 分钟后急救，救活可能性 10%-20%；超过 6 分钟，救活可能性微乎其微。
八、能源动力总厂安全红线
2014 年 6 月 27 日能源动力总厂燃气厂二加压站发生触电工亡事故后，总厂开展电气标准化作业专项整治，梳理出电气专业 20 条安全红线，违反者比照公司安全十大禁令考核，部分红线如下：
严禁违反三步验电法验电（验电前、后高压验电笔未在带电设备检验，验电未戴绝缘手套）。
严禁在未挂接地线或合地刀的电气一次设备上作业。
严禁使用过期、破损或电压等级不符的安全绝缘用具。
严禁违反规定无票操作或无票作业（正常倒闸操作未拟定操作票、施工作业未见安全确认票，事故情况除外）。
严禁擅自移动、拆除作业现场安全措施作业。
严禁单人开启直接隔离一次电气设备的网门。
严禁违反规定单人进行电气操作或作业（架空线接地选择的断路器操作除外）。
严禁打伞进入户外高压设备区域。
严禁设备和线路处于无继电保护状态下运行（无继电保护装置、未投入运行、保护定值问题、未定期校验）。
严禁约时停送电（送电前未与用户沟通联系直接按约定时间送电）。
严禁未经许可擅自启用万能钥匙解锁。
严禁擅自投退保护出口及功能压板或擅自切换允许卡子。
严禁擅自拆除监控报警设备或关停监控装置音响信号。
严禁使用电热水器洗澡时不断开电源。
严禁未将电容器放电并接地就在电容器上检修。
严禁未经许可擅自停用高压开关柜控制电源。
严禁作业人员擅自扩大工作范围、内容。
严禁未经许可直接采取拉路法进行直流接地查找。
严禁未经许可并采取有效安全措施在保护盘上或附近进行振动较大工作时不采取防掉闸安全措施。
严禁未进行安全交底就允许作业人员进行电气作业。
