【PPT】隐患、违章图集大全

【PPT】隐患、违章图集大全课程介绍：

【PPT】隐患、违章图集大全内容介绍：

该 PPT 是一份聚焦各类作业场景安全隐患与违章行为的图集培训资料，共涵盖 11 大类别，包含丰富的图片案例，旨在通过直观展示帮助相关人员识别安全问题，提升安全意识。
一、整体结构与篇幅分布

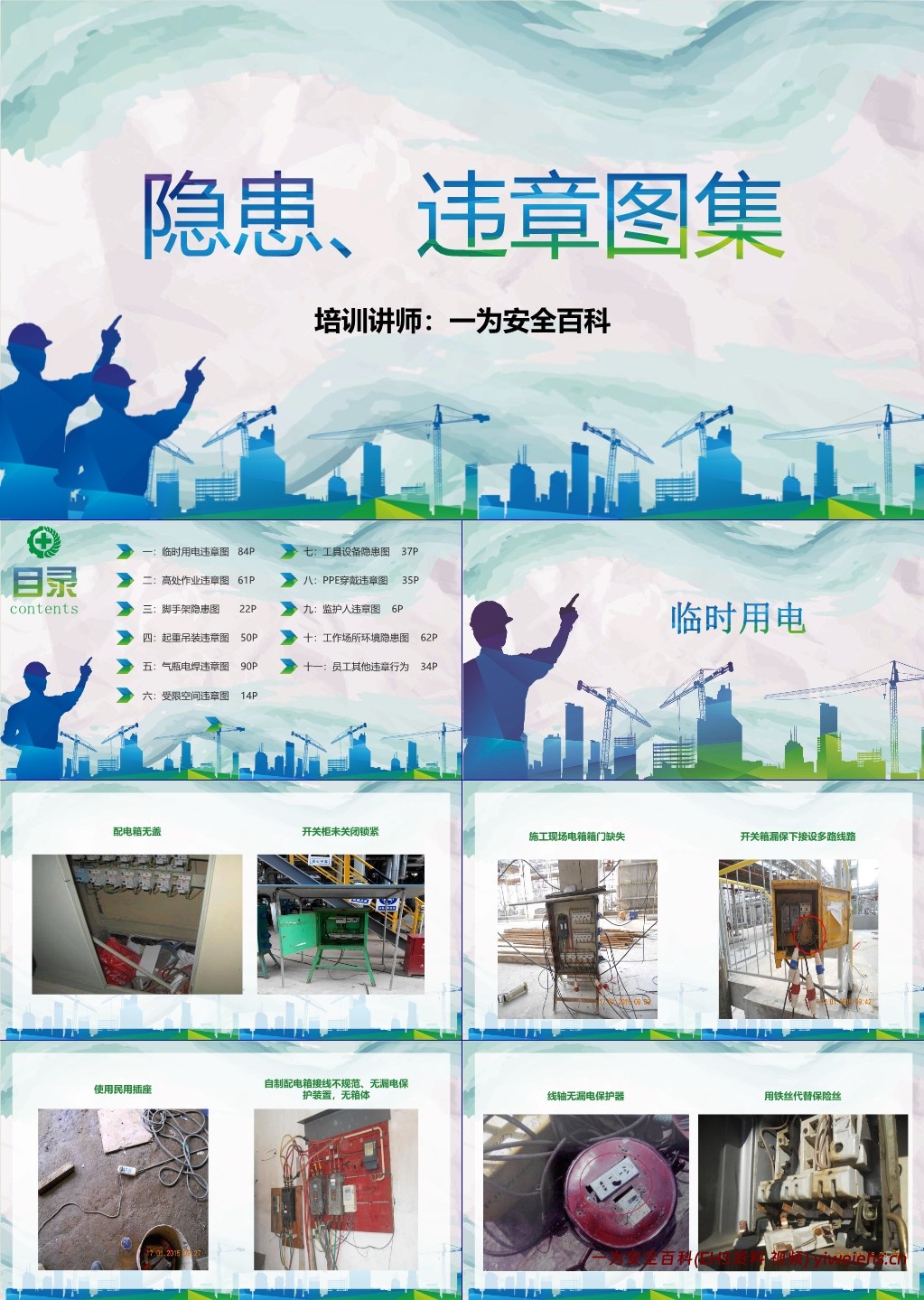

PPT 将安全隐患和违章行为分为 11 个主要类别，各类别及对应篇幅（页数）如下：
临时用电违章图：84 页，是篇幅最多的类别，可见临时用电安全在作业场景中的重要性及问题高发程度。
高处作业违章图：61 页，涉及高处作业过程中人员防护、作业方式等多方面违章情况。
脚手架隐患图：22 页，聚焦脚手架搭设、防护等方面的安全隐患。
起重吊装违章图：50 页，涵盖吊装设备使用、作业流程、人员操作等违章行为。
气瓶电焊违章图：90 页，为所有类别中篇幅最长的，详细呈现气瓶使用、电焊操作等环节的违章问题。
受限空间违章图：14 页，针对受限空间作业的监护、防护、警示标志等方面的违章情况。
工具设备隐患图：37 页，涉及各类工具设备的防护装置、使用规范等隐患。
PPE 穿戴违章图：35 页，主要展示个人防护用品（PPE）佩戴不规范、缺失等问题。
监护人违章图：6 页，篇幅最短，聚焦监护人不尽责、参与作业等违章行为。
工作场所环境隐患图：62 页，涵盖工作场所材料堆放、通道畅通、消防设施、警示标志等环境安全隐患。
员工其他违章行为：34 页，包含员工违反安全管理规定、不当操作、违规通行等各类其他违章行为。
二、各类别核心内容

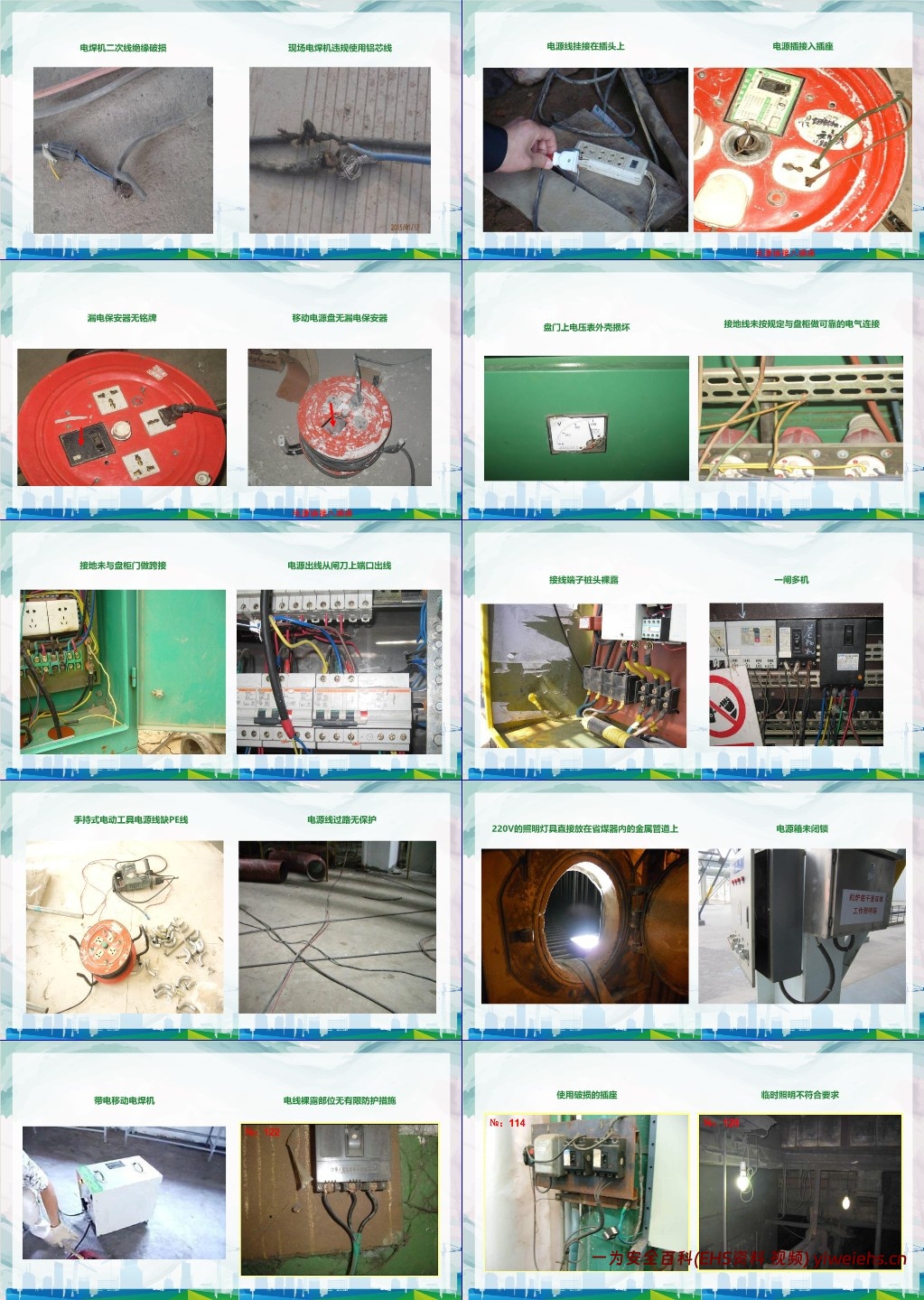

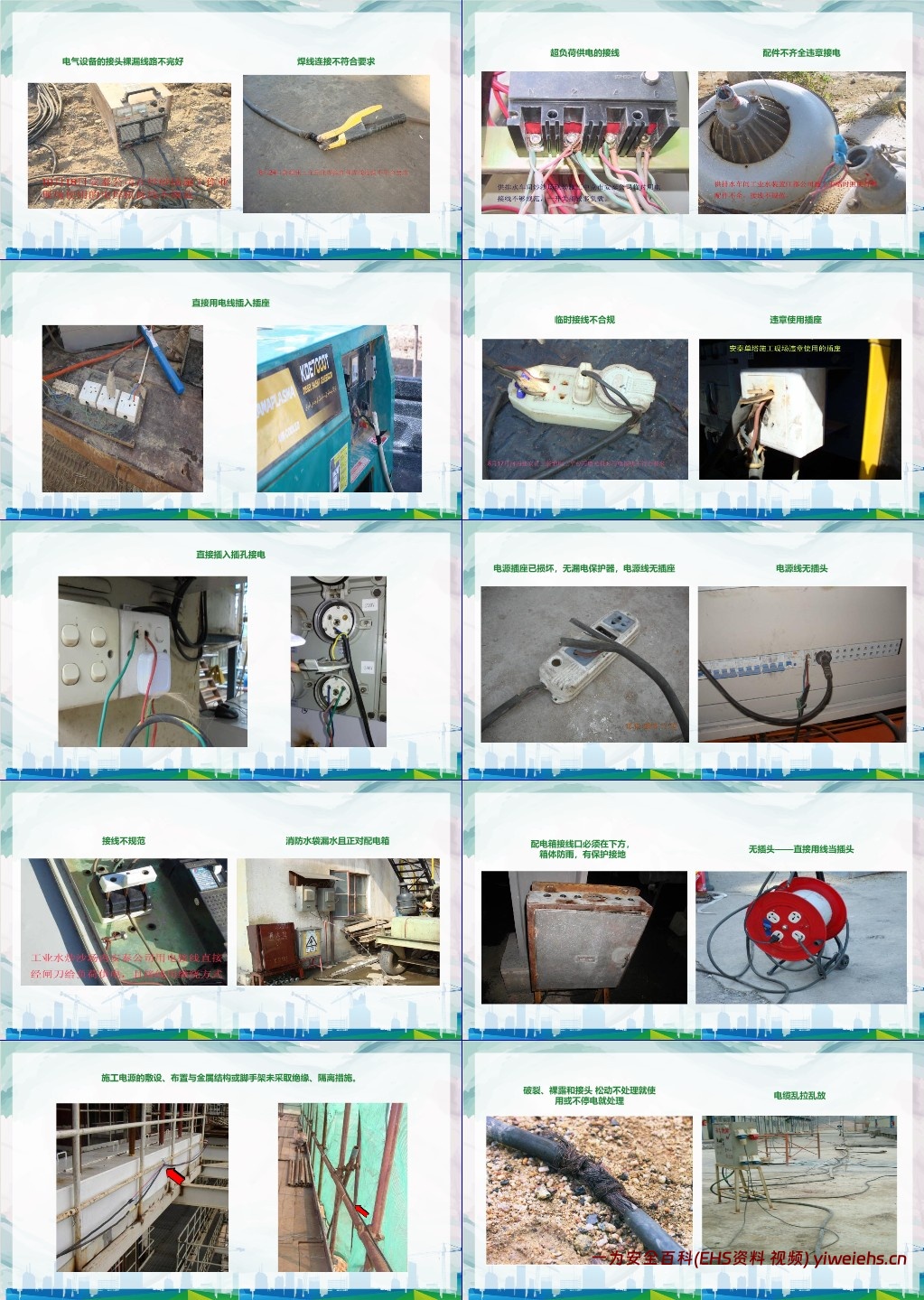

（一）临时用电违章图
该类别详细列举了临时用电过程中的多种违章情况，涉及配电箱、线路、设备接线等多个环节：

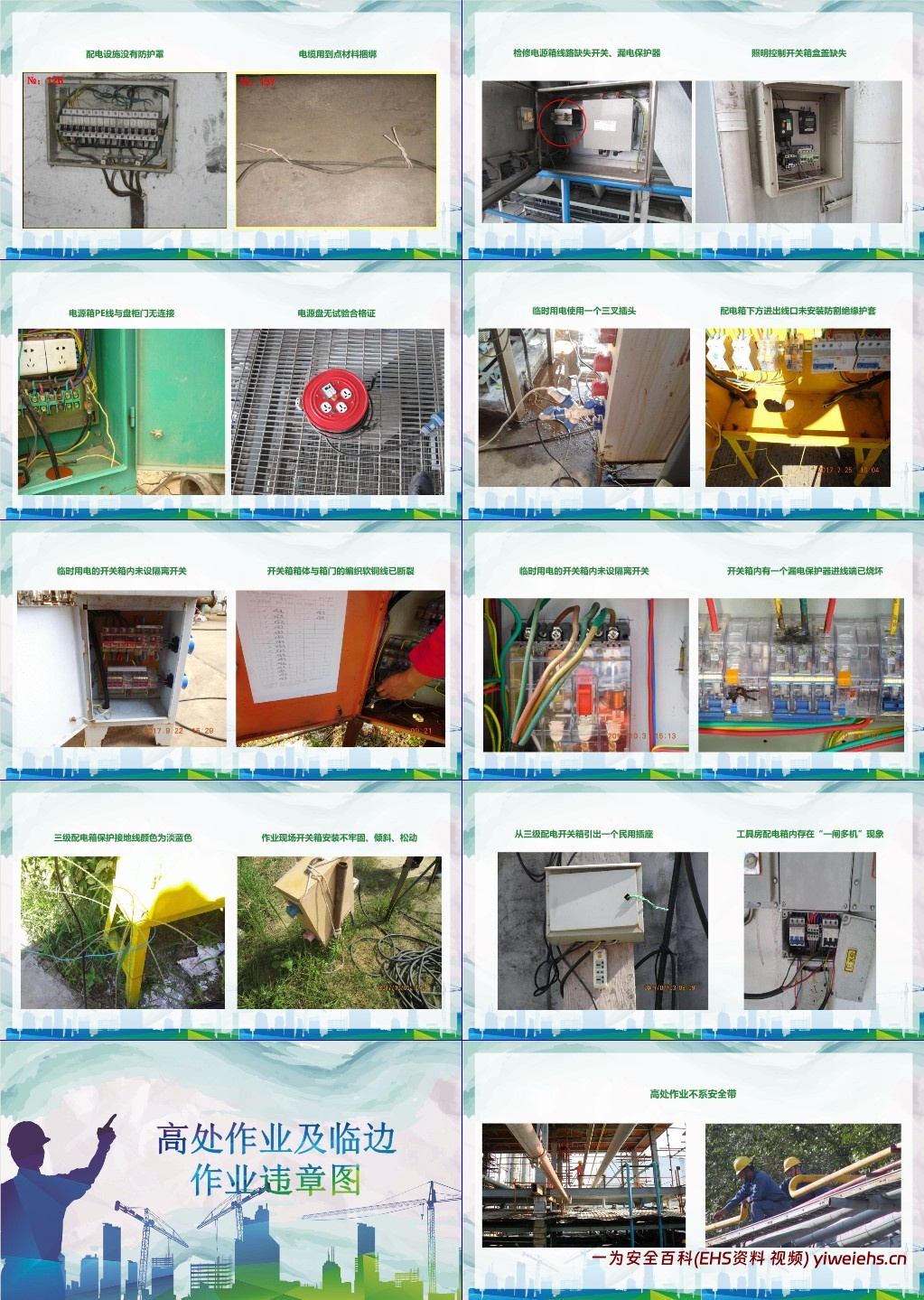

配电箱相关：配电箱无盖、开关柜未关闭锁紧、施工现场电箱箱门缺失、开关箱漏保下接设多路线路、自制配电箱接线不规范且无漏电保护装置和箱体、电源箱未闭锁、配电箱接线口位置不符合要求（未在下方）、箱体无防雨措施或无保护接地、盘门上电压表外壳损坏、接地线未按规定与盘柜做可靠电气连接、接地未与盘柜门做跨接、电源出线从闸刀上端口出线、一闸多机、接线端子桩头裸露、电源盘无试验合格证、电源箱 PE 线与盘柜门无连接、配电箱下方进出线口未安装防割绝缘护套、开关箱内未设隔离开关、开关箱箱体与箱门的编织软铜线已断裂、开关箱内漏电保护器进线端烧坏、三级配电箱保护接地线颜色错误（为淡蓝色）、作业现场开关箱安装不牢固（倾斜、松动）、工具房配电箱内 “一闸多机” 等。

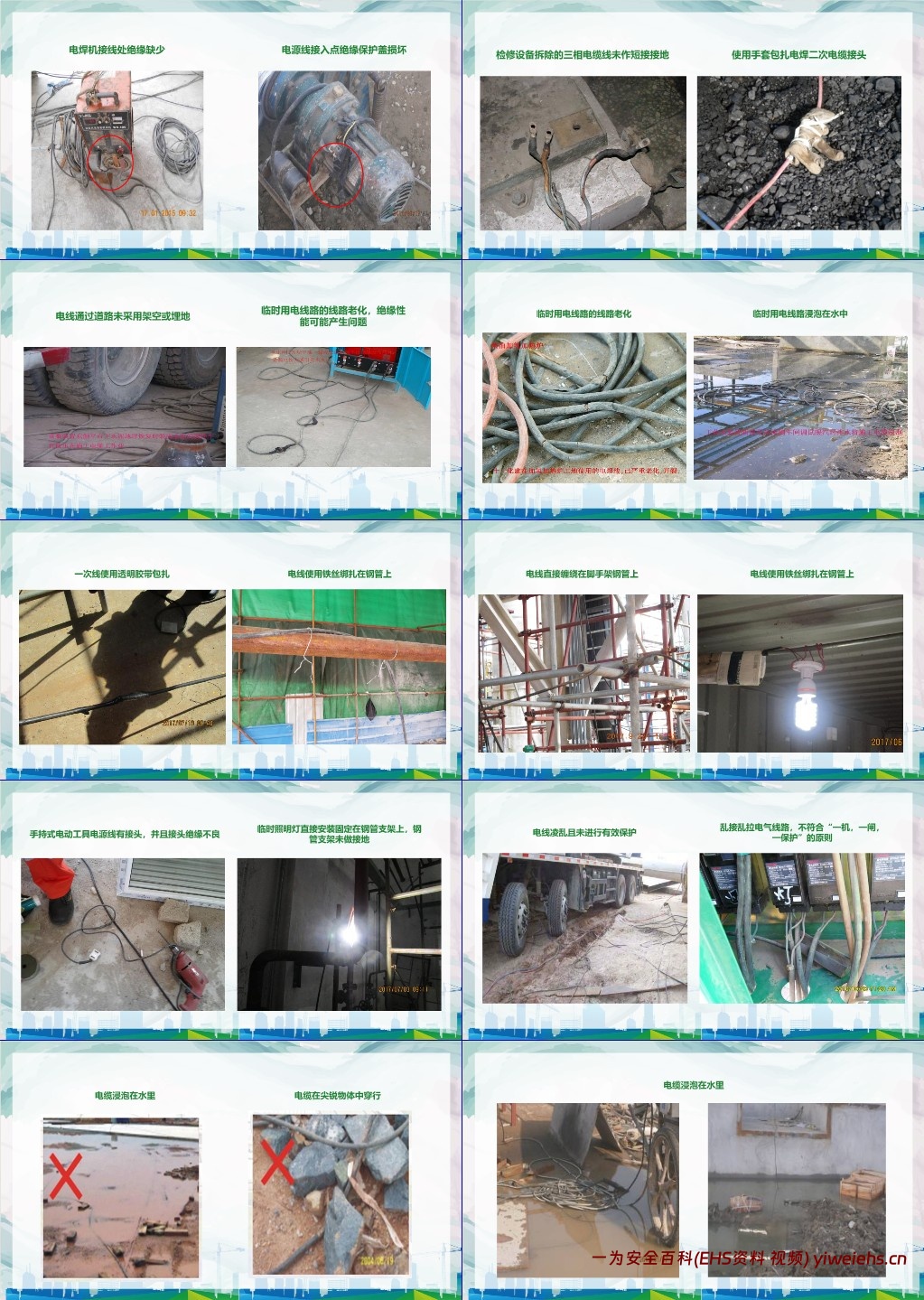

线路相关：使用民用插座、线轴无漏电保护器、用铁丝代替保险丝、电焊机接线处绝缘缺少、电源线接入点绝缘保护盖损坏、检修设备拆除的三相电缆线未作短接接地、使用手套包扎电焊二次电缆接头、电线通过道路未采用架空或埋地、临时用电线路老化（绝缘性能差、开裂）、临时用电线路浸泡在水中、一次线使用透明胶带包扎、电线使用铁丝绑扎在钢管上或直接缠绕在脚手架钢管上、手持式电动工具电源线有接头且接头绝缘不良、临时照明灯直接安装固定在未接地的钢管支架上、电线凌乱且未进行有效保护、乱接乱拉电气线路（不符合 “一机，一闸，一保护” 原则）、电缆在尖锐物体中穿行、电气设备的接头裸漏线路不完好、焊线连接不符合要求、超负荷供电接线（一开关接较多负载）、临时照明灯配件不全且接线不规范、直接用电线插入插座、临时接线不合规、违章使用插座、电源插座已损坏且无漏电保护器、电源线无插座或无插头、消防水袋漏水且正对配电箱、施工电源的敷设布置与金属结构或脚手架未采取绝缘隔离措施、电缆乱拉乱放、电焊机二次线绝缘破损、现场电焊机违规使用铝芯线、电源线挂接在插头上、漏电保安器无铭牌、移动电源盘无漏电保安器、手持式电动工具电源线缺 PE 线、电源线过路无保护、220V 照明灯具直接放在省煤器内的金属管道上、电线裸露部位无有效防护措施、带电移动电焊机、使用破损的插座、临时照明不符合要求、配电设施没有防护罩、电缆用不符合要求的材料捆绑、照明控制开关箱盒盖缺失、检修电源箱线路缺失开关和漏电保护器等。

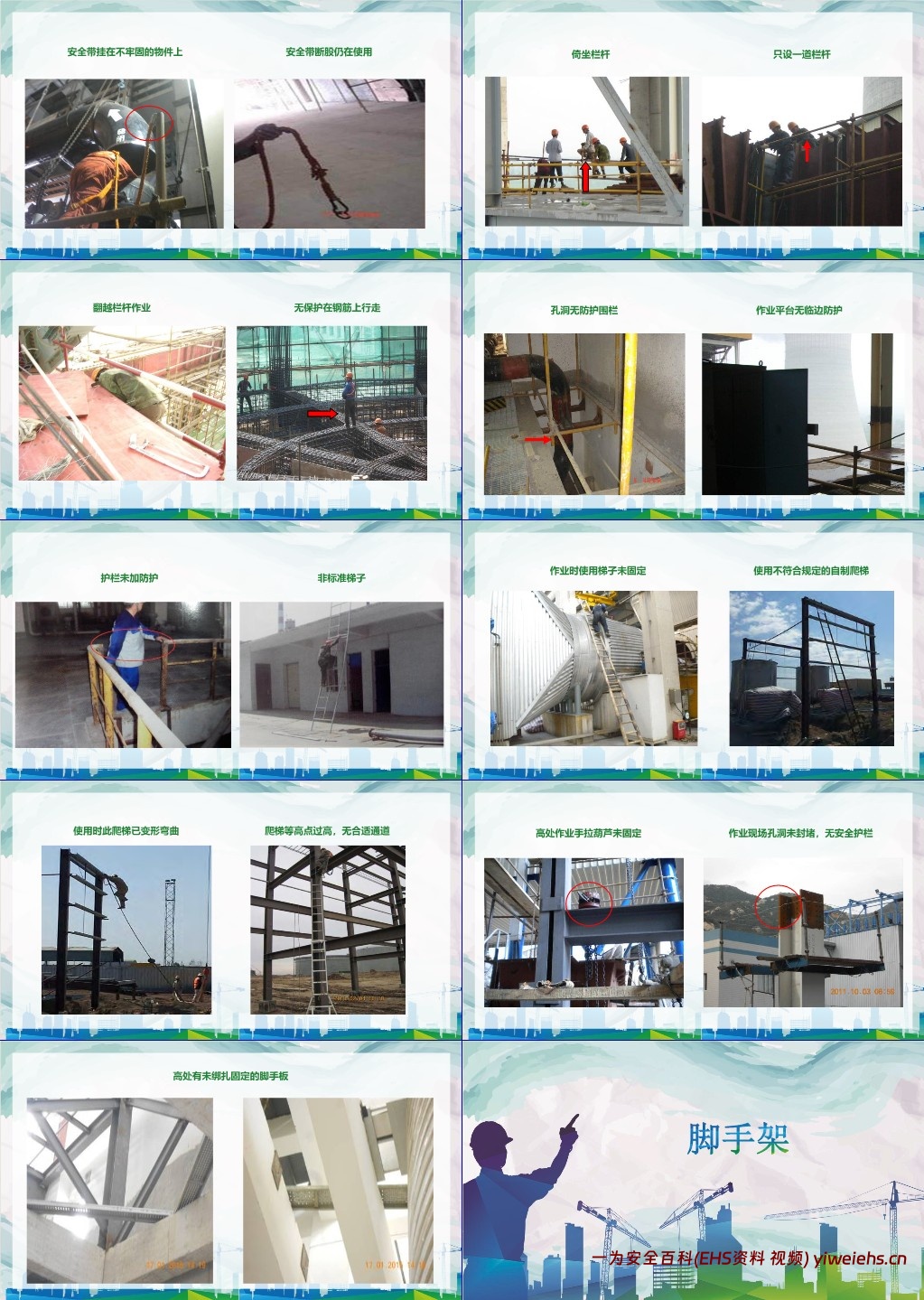

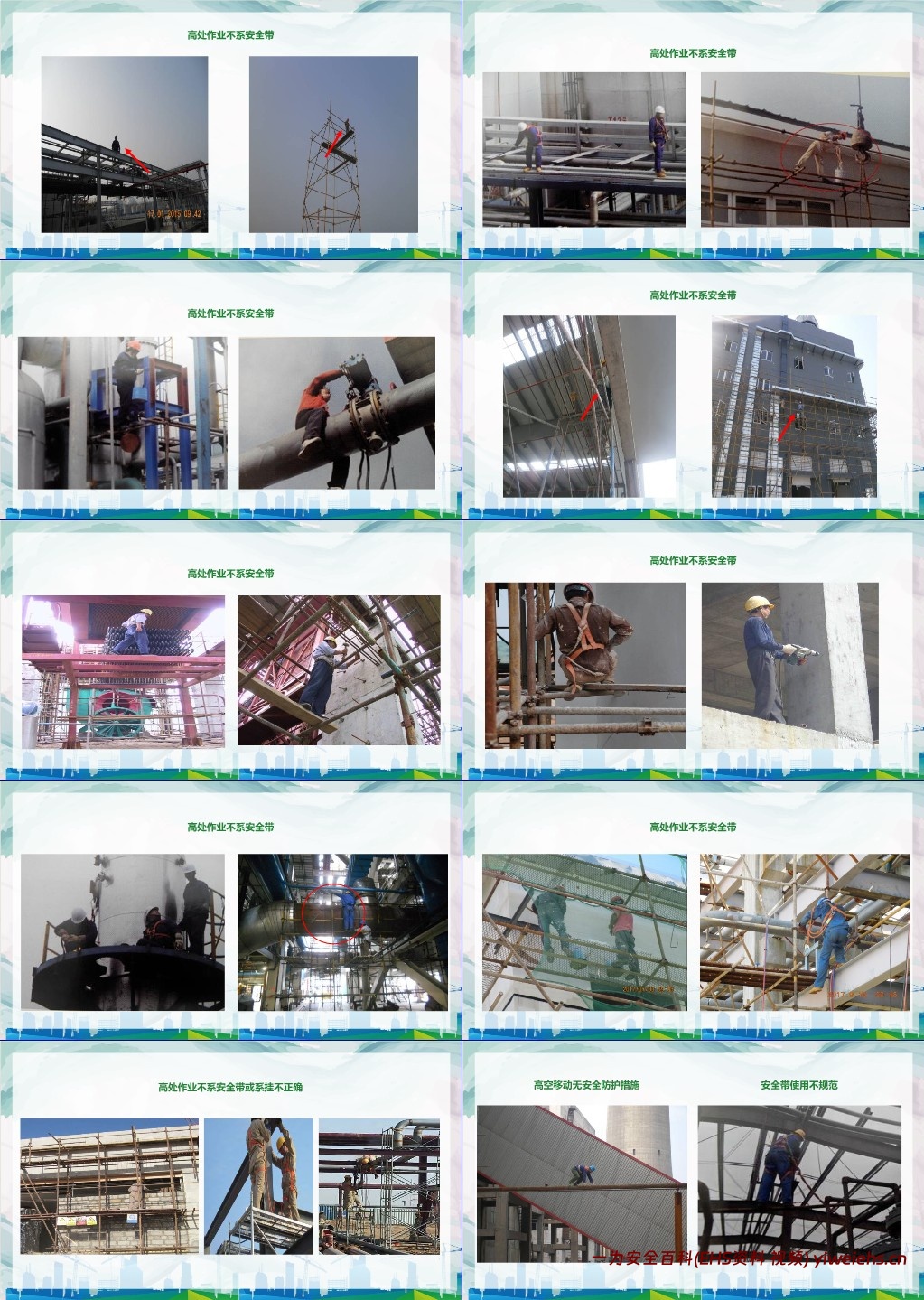

（二）高处作业违章图
主要围绕高处作业人员的防护措施、作业方式及作业环境防护展开，核心违章行为包括：

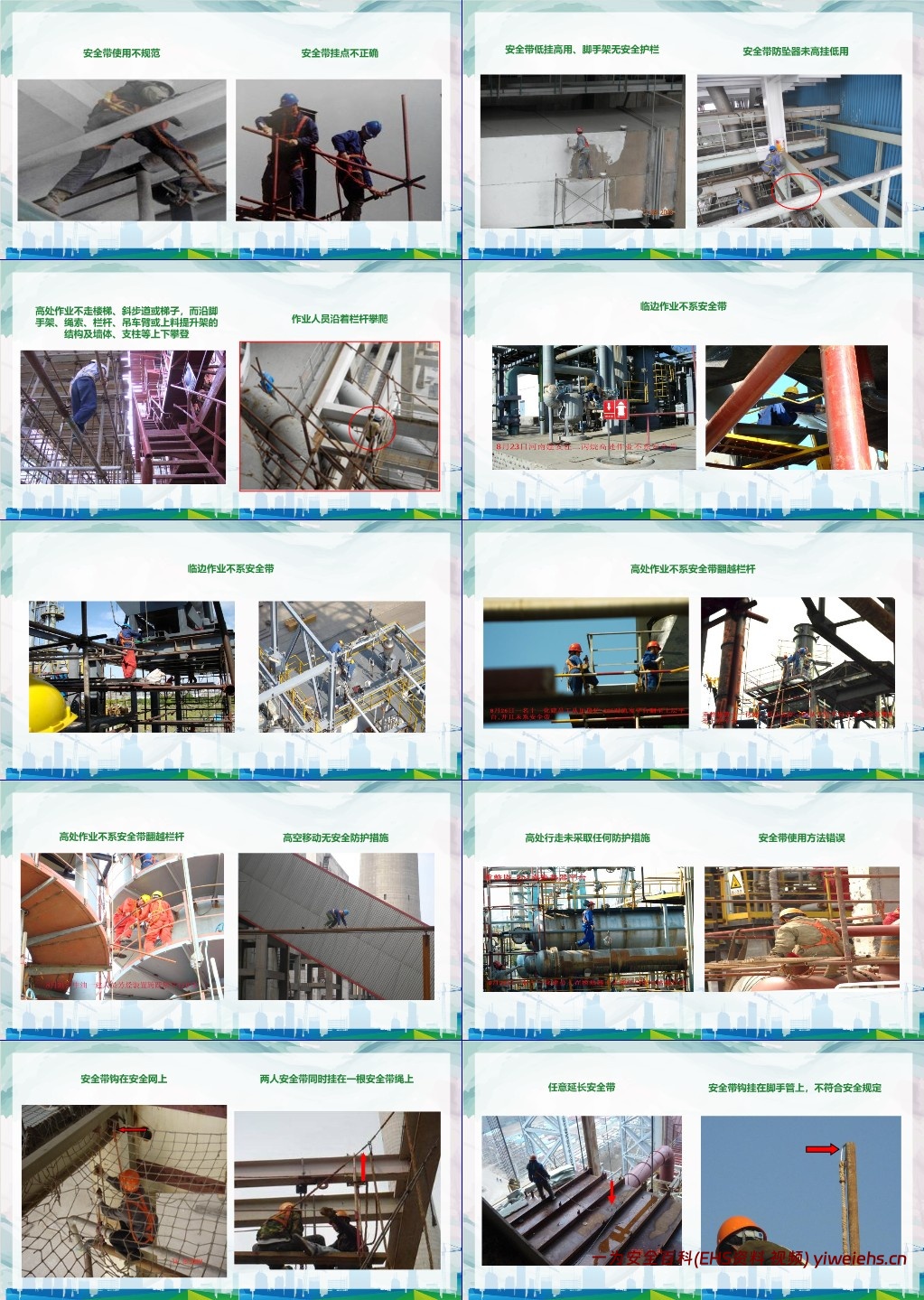

人员防护缺失：高处作业不系安全带（多次出现该违章情况，是高处作业的主要隐患之一）、安全带使用不规范（如挂点不正确、低挂高用、防坠器未高挂低用、两人安全带同时挂在一根安全带绳上、任意延长安全带、安全带钩挂在不牢固物件上或不符合规定的脚手管上、安全带断股仍在使用）。
作业方式违规：高处作业不走楼梯、斜步道或梯子，沿脚手架、绳索、栏杆、吊车臂等上下攀登、作业人员沿着栏杆攀爬、高处作业不系安全带翻越栏杆、高空移动无安全防护措施、高处行走未采取任何防护措施、倚坐栏杆、翻越栏杆作业、无保护在钢筋上行走。
作业环境防护不足：孔洞无防护围栏、作业平台无临边防护、护栏未加防护、使用非标准梯子或不符合规定的自制爬梯、使用梯子时未固定、爬梯已变形弯曲、爬梯等高点过高且无合适通道、高处有未绑扎固定的脚手板、只设一道栏杆等。

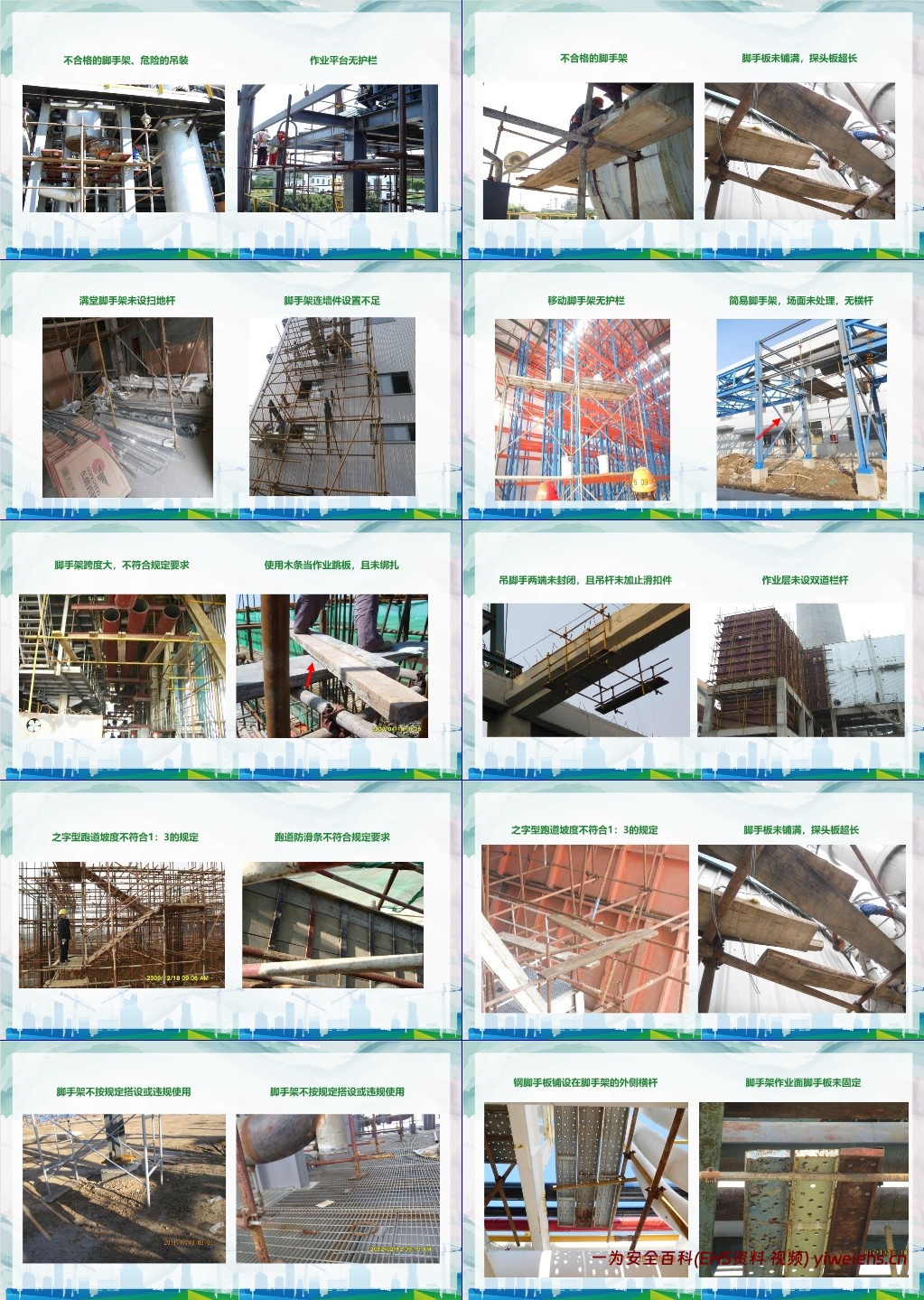

（三）脚手架隐患图
聚焦脚手架搭设、防护等方面的安全隐患，具体包括：
不合格的脚手架、脚手架作业平台无护栏、脚手板未铺满（探头板超长）、满堂脚手架未设扫地杆、脚手架连墙件设置不足、移动脚手架无护栏、简易脚手架（场面未处理、无横杆）、脚手架跨度大（不符合规定要求）、使用木条当作业跳板且未绑扎、吊脚手两端未封闭（吊杆未加止滑扣件）、作业层未设双道栏杆、跑道防滑条不符合规定要求、之字型跑道坡度不符合 1：3 的规定、脚手架不按规定搭设或违规使用、钢脚手板铺设在脚手架的外侧横杆、脚手架作业面脚手板未固定、外管廊作业层未满铺、作业层使用单脚手板等。

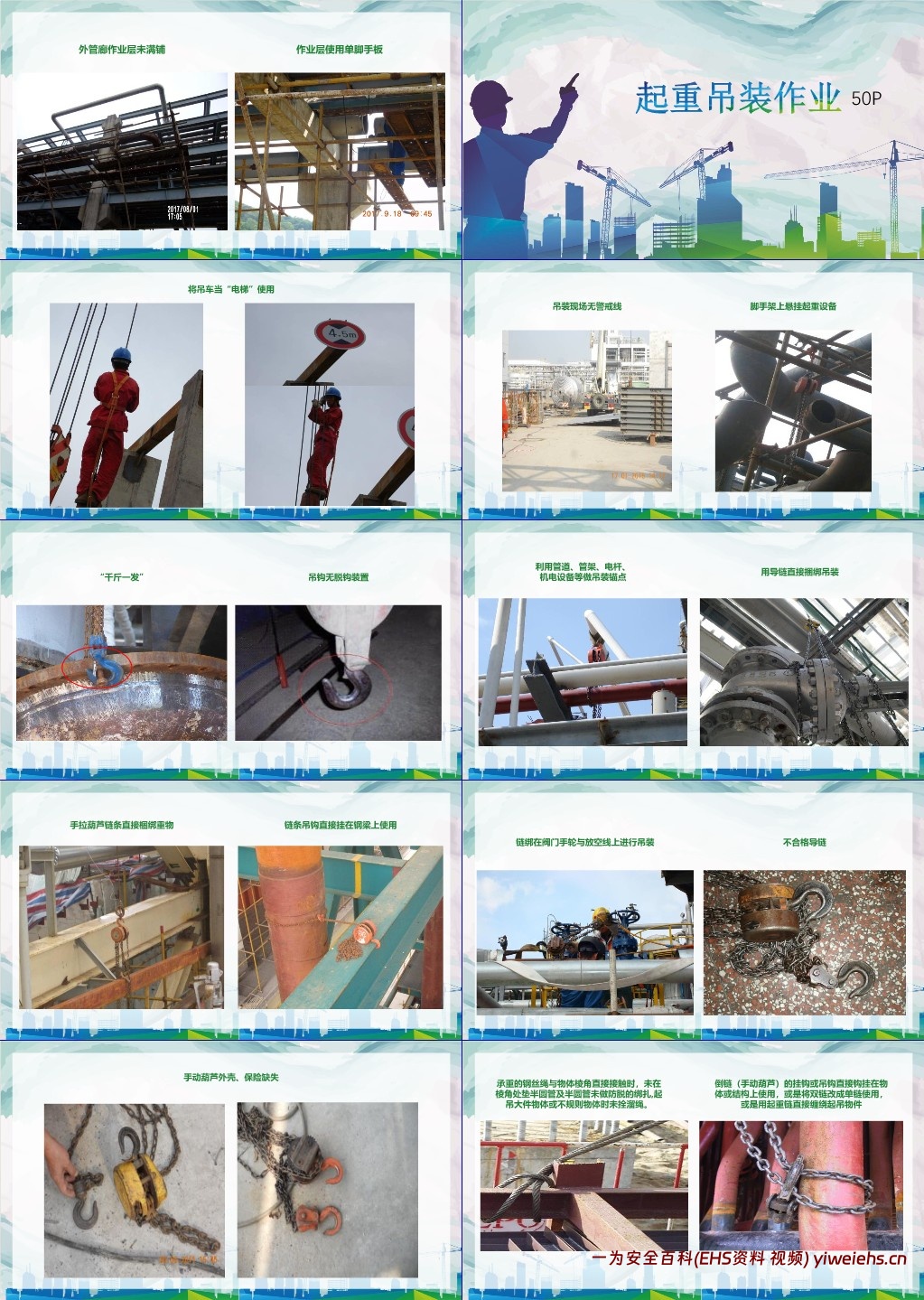

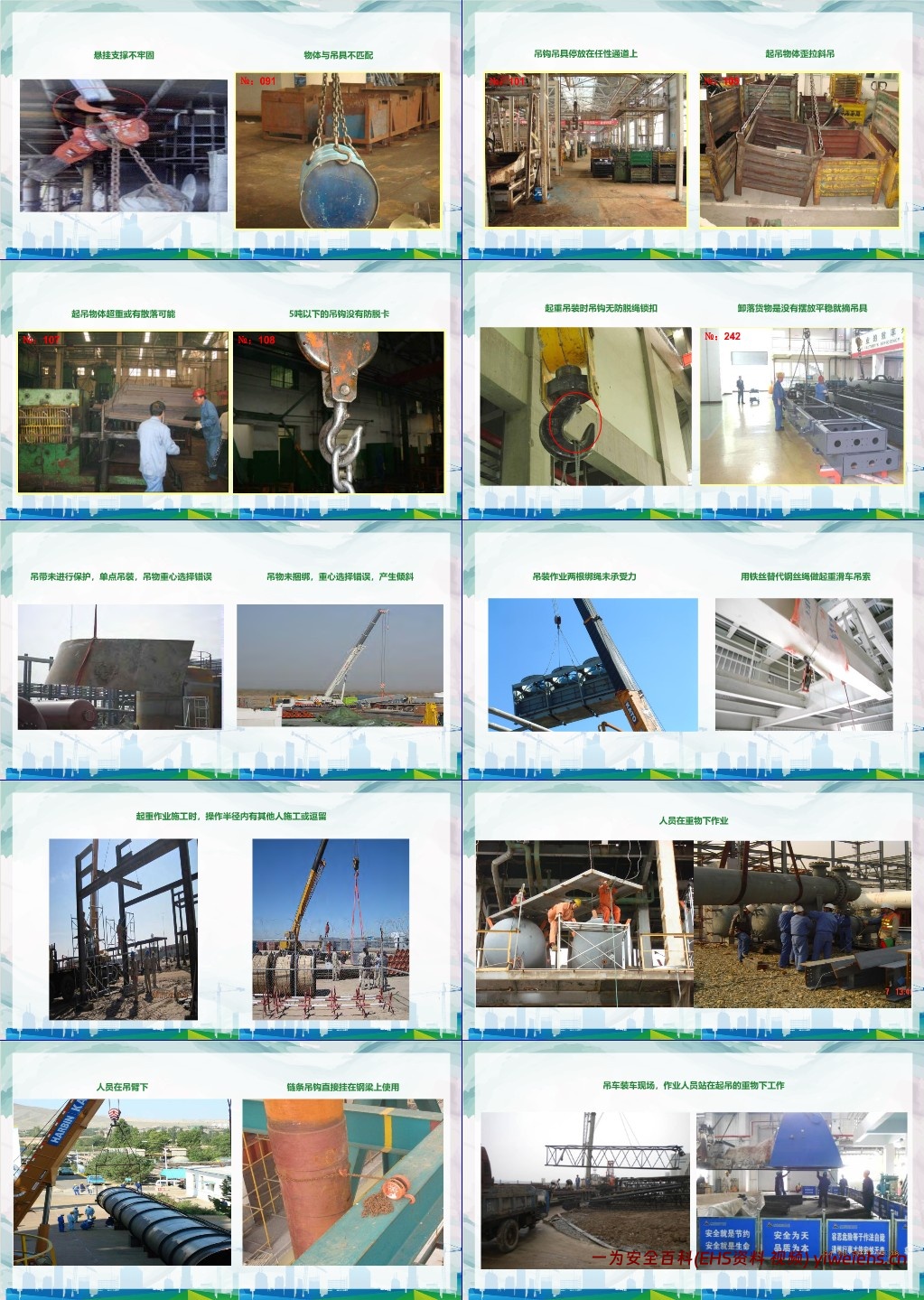

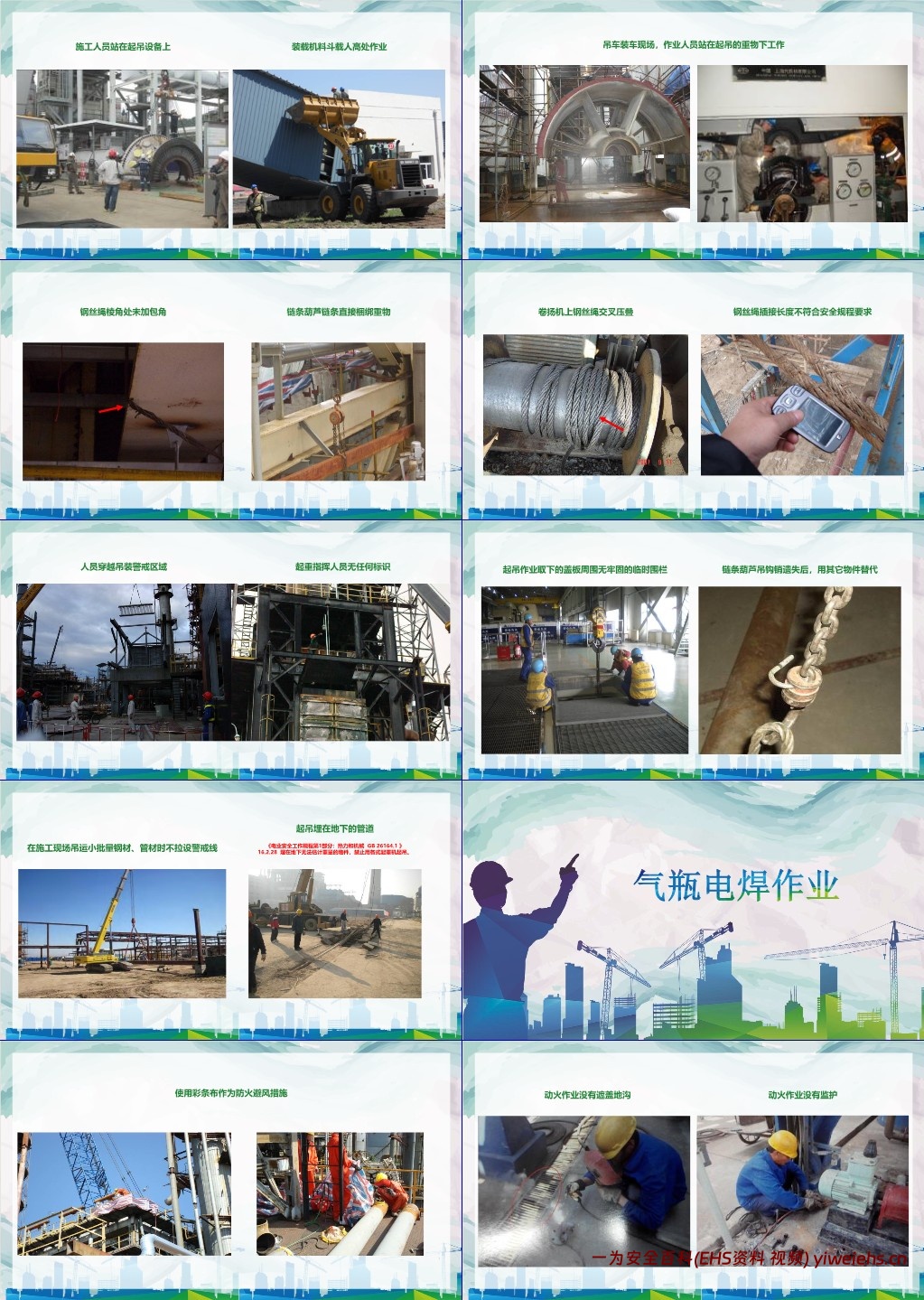

（四）起重吊装违章图
涵盖吊装设备使用、作业流程、人员操作等多个环节的违章行为，主要有：
设备与器具使用违规：将吊车当 “电梯” 使用、脚手架上悬挂起重设备、吊钩无脱钩装置、利用管道、管架、电杆、机电设备等做吊装锚点、用导链直接捆绑吊装、手拉葫芦链条直接梱绑重物、链条吊钩直接挂在钢梁上使用、链绑在阀门手轮与放空线上进行吊装、使用不合格导链、手动葫芦外壳和保险缺失、承重的钢丝绳与物体棱角直接接触时未在棱角处垫半圆管及未做防脱绑扎（起吊大件或不规则物体时未拴溜绳）、倒链（手动葫芦）的挂钩或吊钩直接钩挂在物体或结构上使用（或双链改单链、用起重链直接缠绕起吊物件）、悬挂支撑不牢固、物体与吊具不匹配、5 吨以下的吊钩没有防脱卡、起重吊装时吊钩无防脱绳锁扣、吊带未进行保护（单点吊装、吊物重心选择错误）、吊物未捆绑（重心选择错误导致倾斜）、吊装作业两根绑绳未承受力、用铁丝替代钢丝绳做起重滑车吊索、钢丝绳棱角处未加包角、卷扬机上钢丝绳交叉压叠、钢丝绳插接长度不符合安全规程要求、链条葫芦吊钩销遗失后用其它物件替代。
作业流程与现场管理违规：吊装现场无警戒线、吊钩吊具停放在人员通道上、起吊物体歪拉斜吊、起吊物体超重或有散落可能、卸落货物时未摆放平稳就摘吊具、起重作业施工时操作半径内有其他人施工或逗留、人员在重物下作业或在吊臂下停留、吊车装车现场作业人员站在起吊的重物下工作、施工人员站在起吊设备上、装载机料斗载人高处作业、人员穿越吊装警戒区域、起重指挥人员无任何标识、起吊作业取下的盖板周围无牢固的临时围栏、在施工现场吊运小批量钢材、管材时不拉设警戒线、起吊埋在地下的管道（违反《电业安全工作规程第 1 部分：热力和机械 GB 26164.1 》相关规定）等。

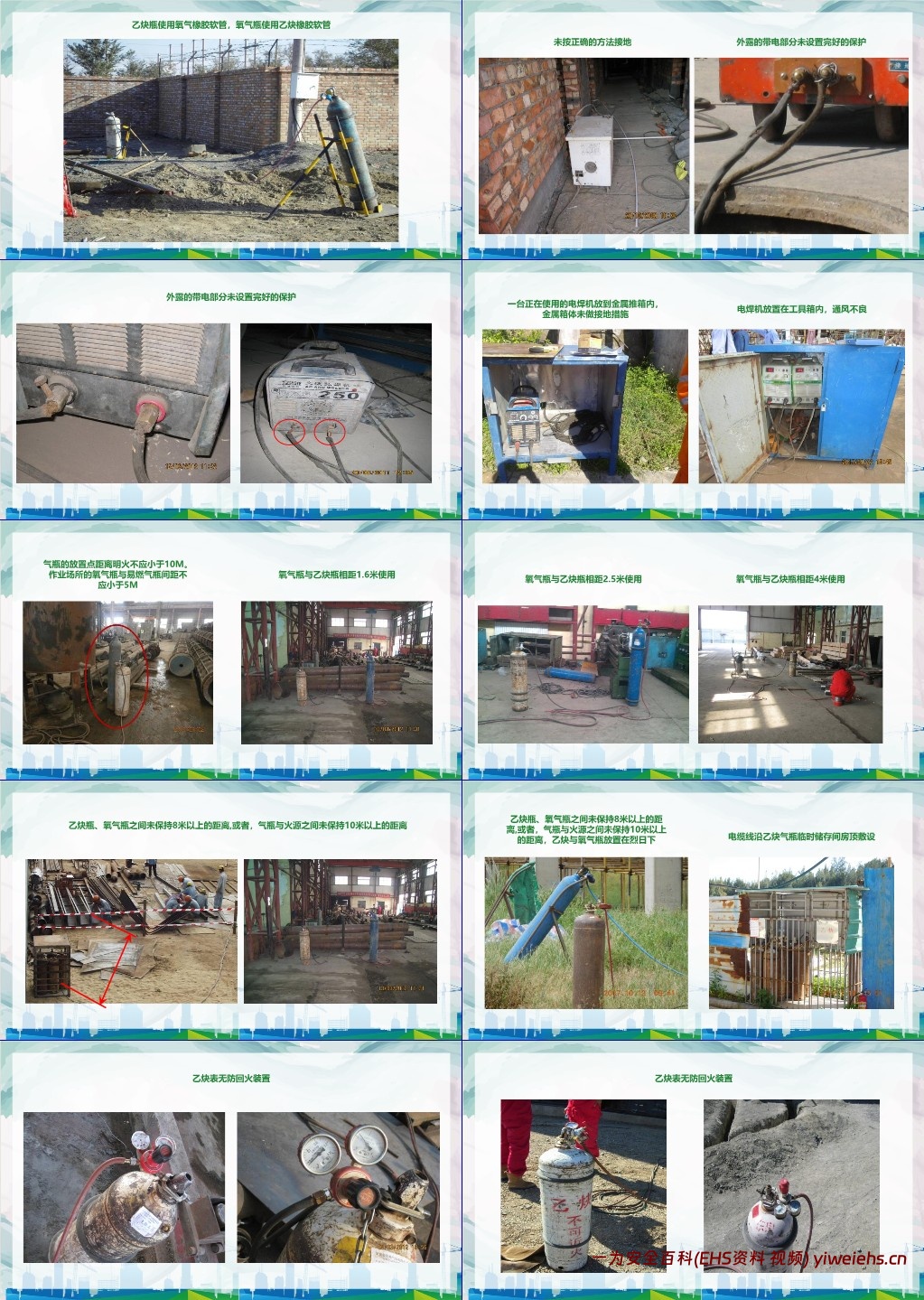

（五）气瓶电焊违章图
作为篇幅最长的类别，详细呈现了气瓶使用和电焊操作的各类违章问题：

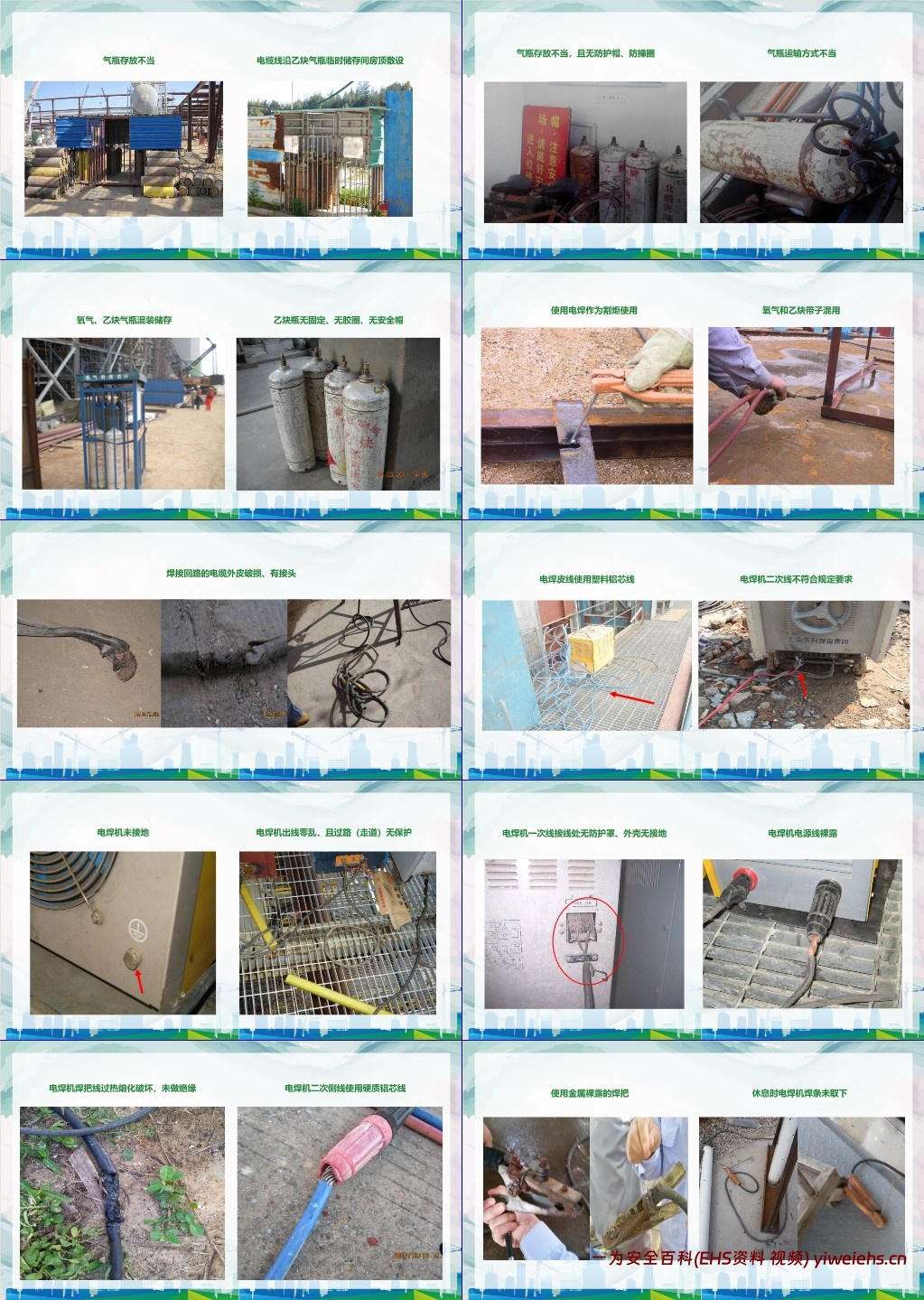

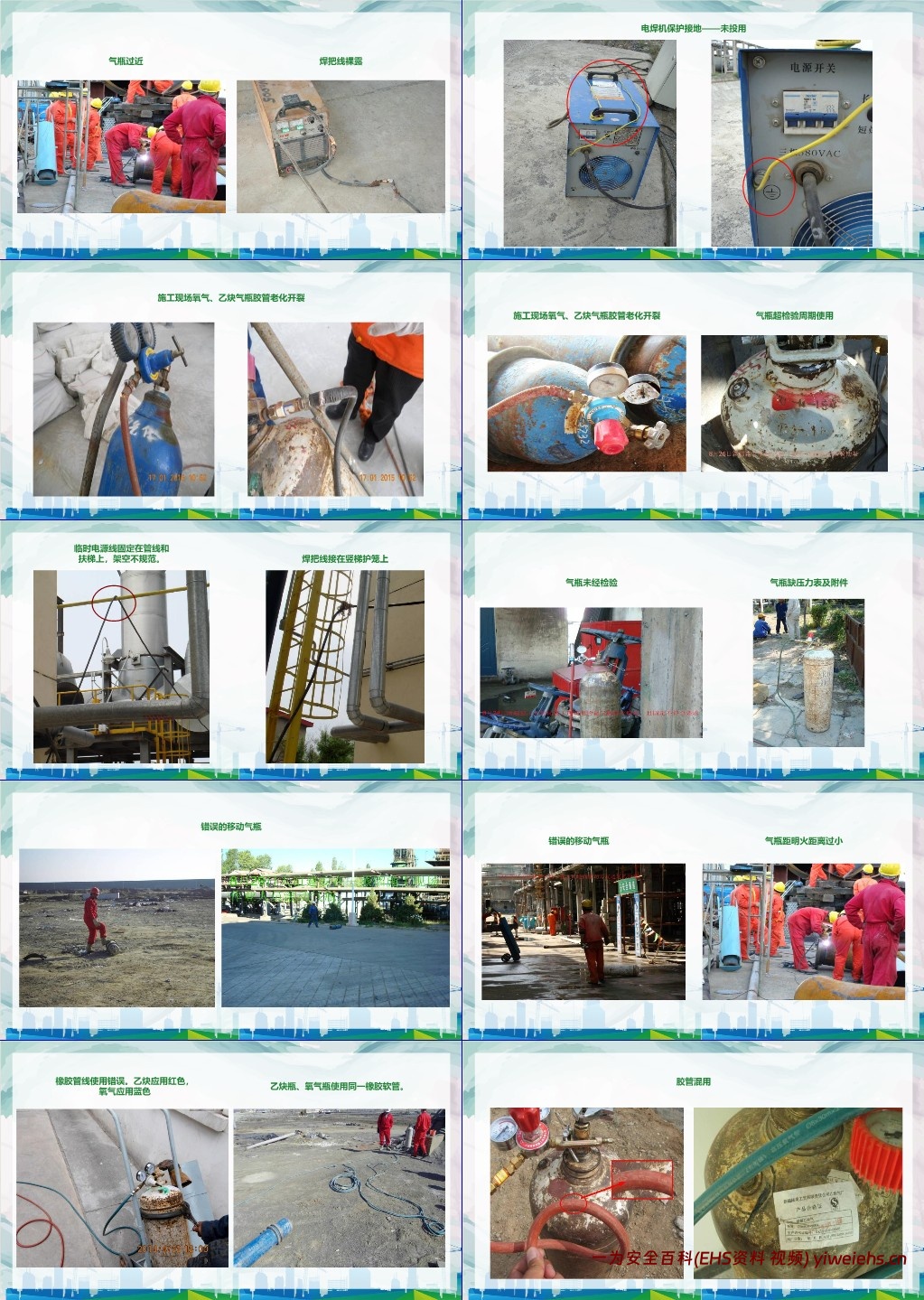

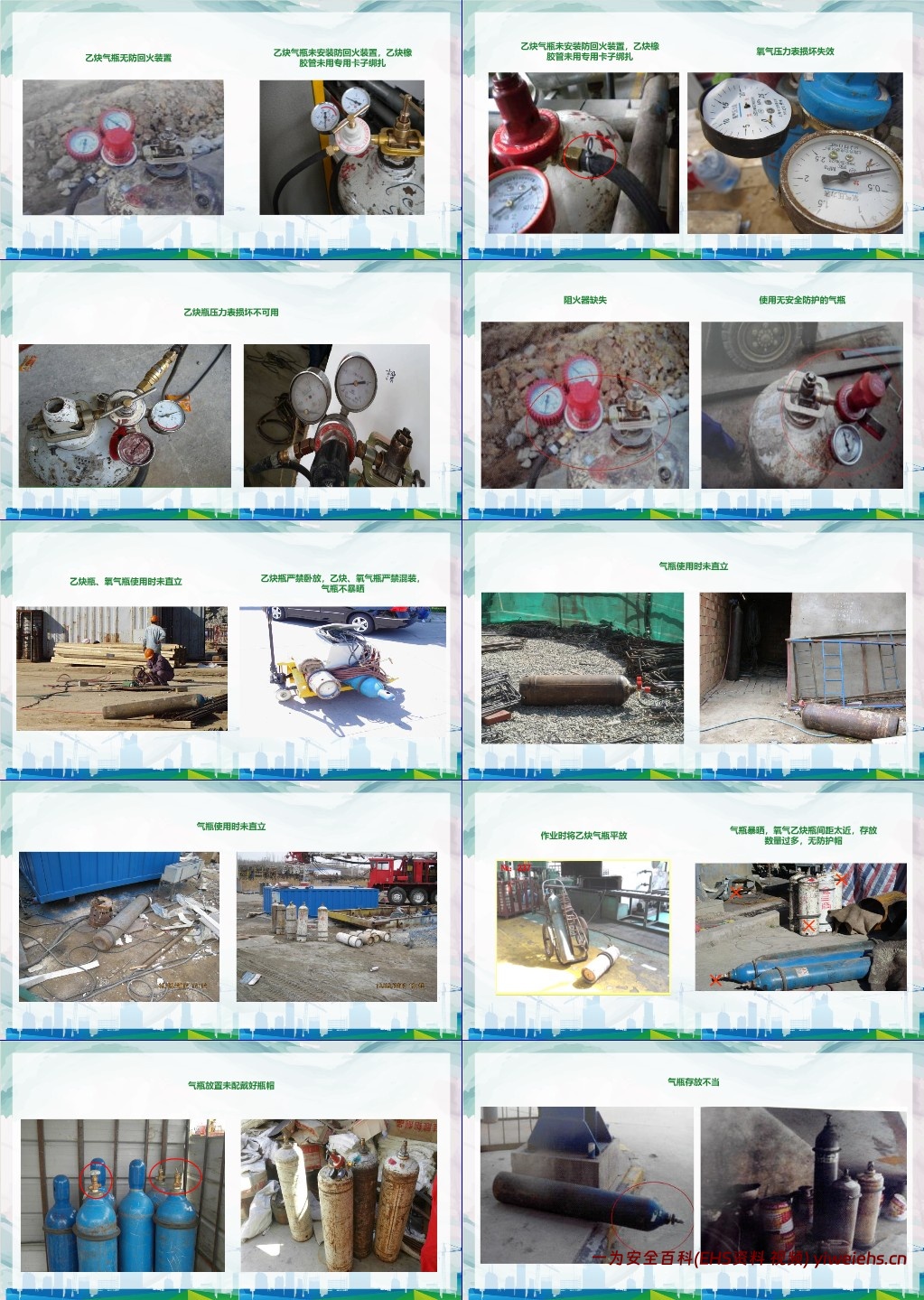

气瓶使用违规：气瓶过近（氧气瓶与乙炔瓶间距不足，如 1.6 米、2.5 米、4 米使用，未达到 8 米以上要求）、气瓶距明火距离过小（未达到 10 米以上要求）、施工现场氧气、乙炔气瓶胶管老化开裂、气瓶超检验周期使用或未经检验、气瓶缺压力表及附件、错误移动气瓶、橡胶管线使用错误（乙炔用蓝色胶管、氧气用红色胶管，或乙炔瓶、氧气瓶使用同一橡胶软管、胶管混用）、乙炔瓶使用氧气橡胶软管（氧气瓶使用乙炔橡胶软管）、乙炔表无防回火装置（或乙炔气瓶无防回火装置、未安装防回火装置且乙炔橡胶管未用专用卡子绑扎）、氧气压力表或乙炔瓶压力表损坏失效（不可用）、阻火器缺失、乙炔瓶、氧气瓶使用时未直立（乙炔瓶严禁卧放）、气瓶暴晒、气瓶存放不当（如氧气、乙炔气瓶混装储存或混装运、存放数量过多、无防护帽、无固定、无胶圈、无安全帽、气瓶存放点无防护措施、电缆线沿乙炔气瓶临时储存间房顶敷设）、气瓶放置未配戴好瓶帽、使用氧气吹扫身体等。
电焊操作违规：动火作业没有遮盖地沟且无监护、使用彩条布作为防火避风措施、电焊机保护接地未投用、临时电源线固定在管线和扶梯上且架空不规范、焊把线接在竖梯护笼上、电焊机未按正确方法接地、外露的带电部分未设置完好的保护、一台正在使用的电焊机放到未接地的金属推箱内、电焊机放置在工具箱内（通风不良）、使用电焊作为割炬使用、焊接回路的电缆外皮破损有接头、电焊皮线使用塑料铝芯线、电焊机二次线不符合规定要求、电焊机一次线接线处无防护罩（外壳无接地）、电焊机电源线裸露、电焊机焊把线过热熔化破坏且未做绝缘、电焊机二次侧线使用硬质铝芯线、使用金属裸露的焊把、休息时电焊机焊条未取下、作业人员无电焊工证等。

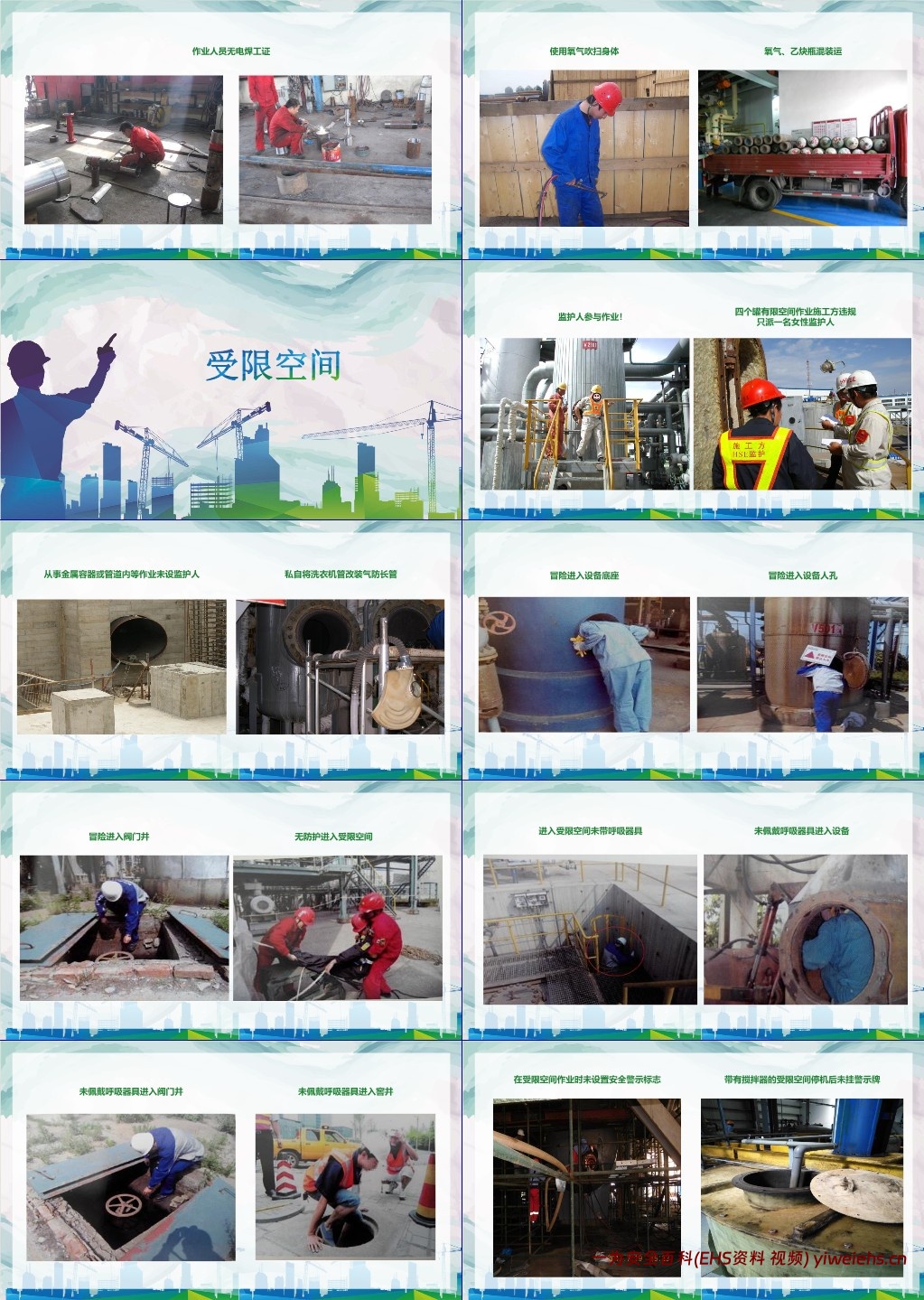

（六）受限空间违章图
针对受限空间作业的特殊性，主要违章行为包括：
监护违规：监护人参与作业、四个罐有限空间作业施工方违规只派一名女性监护人、从事金属容器或管道内等作业未设监护人。
防护与操作违规：私自将洗衣机管改装气防长管、冒险进入设备底座、设备人孔、阀门井、无防护进入受限空间、进入受限空间未带呼吸器具（未佩戴呼吸器具进入设备、阀门井、窖井）。

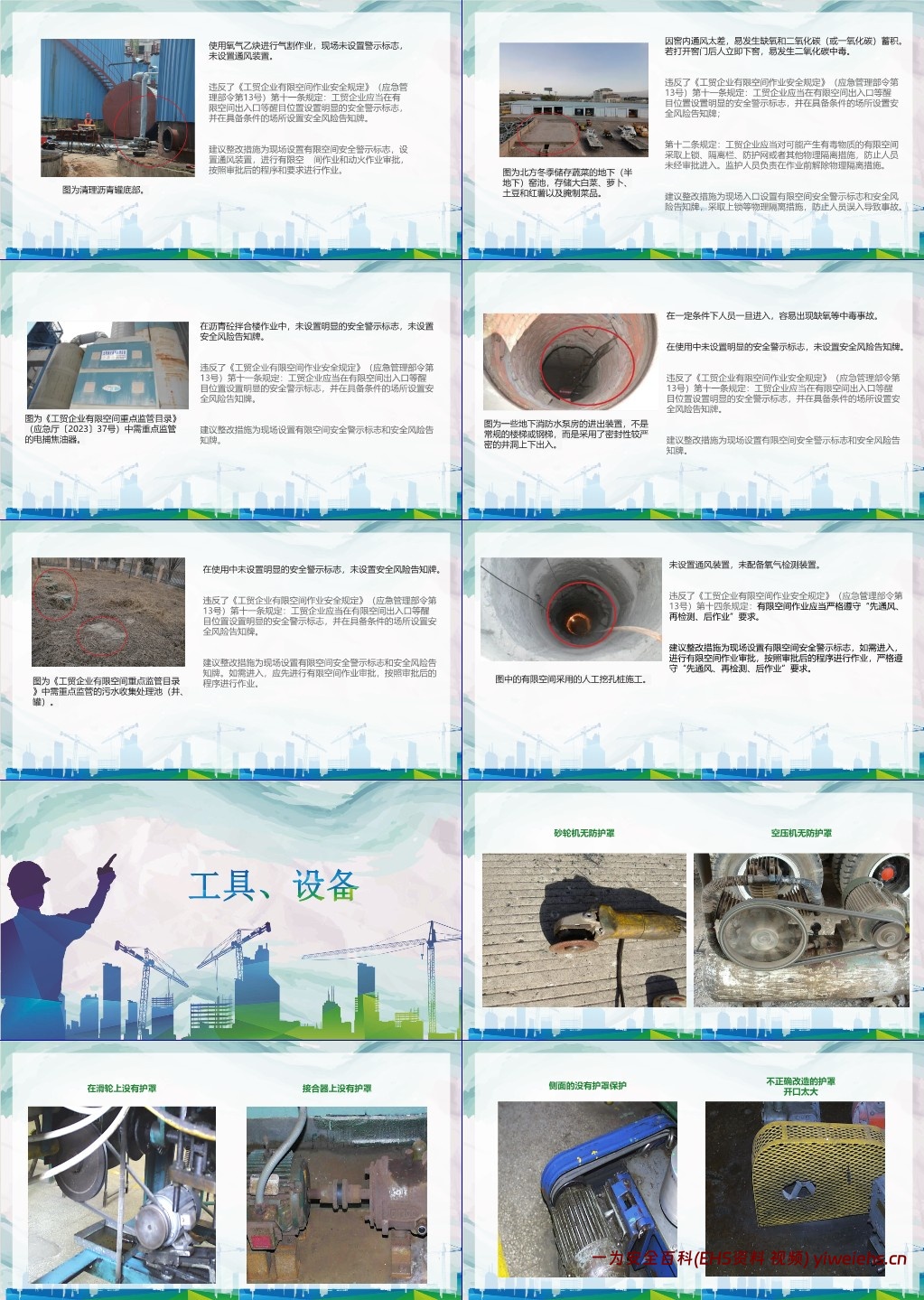

警示与审批缺失：在受限空间作业时未设置安全警示标志、带有搅拌器的受限空间停机后未挂警示牌、清理沥青罐底部时（使用氧气乙炔气割作业）现场未设置警示标志和通风装置（违反《工贸企业有限空间作业安全规定》应急管理部令第 13 号第十一条）、北方冬季储存蔬菜的地下（半地下）窑池未设置安全警示标志和安全风险告知牌（未采取上锁等物理隔离措施，违反上述规定第十一条、第十二条）、电捕焦油器、地下消防水泵房进出装置、污水收集处理池（井、罐）未设置明显安全警示标志和安全风险告知牌（违反上述规定第十一条）、有限空间采用人工挖孔桩施工时未设置通风装置和配备氧气检测装置（违反上述规定第十四条 “先通风、再检测、后作业” 要求）等，同时针对各类违规情况均给出了相应整改建议，如设置警示标志、通风装置、进行作业审批等。
（七）工具设备隐患图
涉及各类工具设备的防护装置、使用规范等方面的隐患，具体如下：

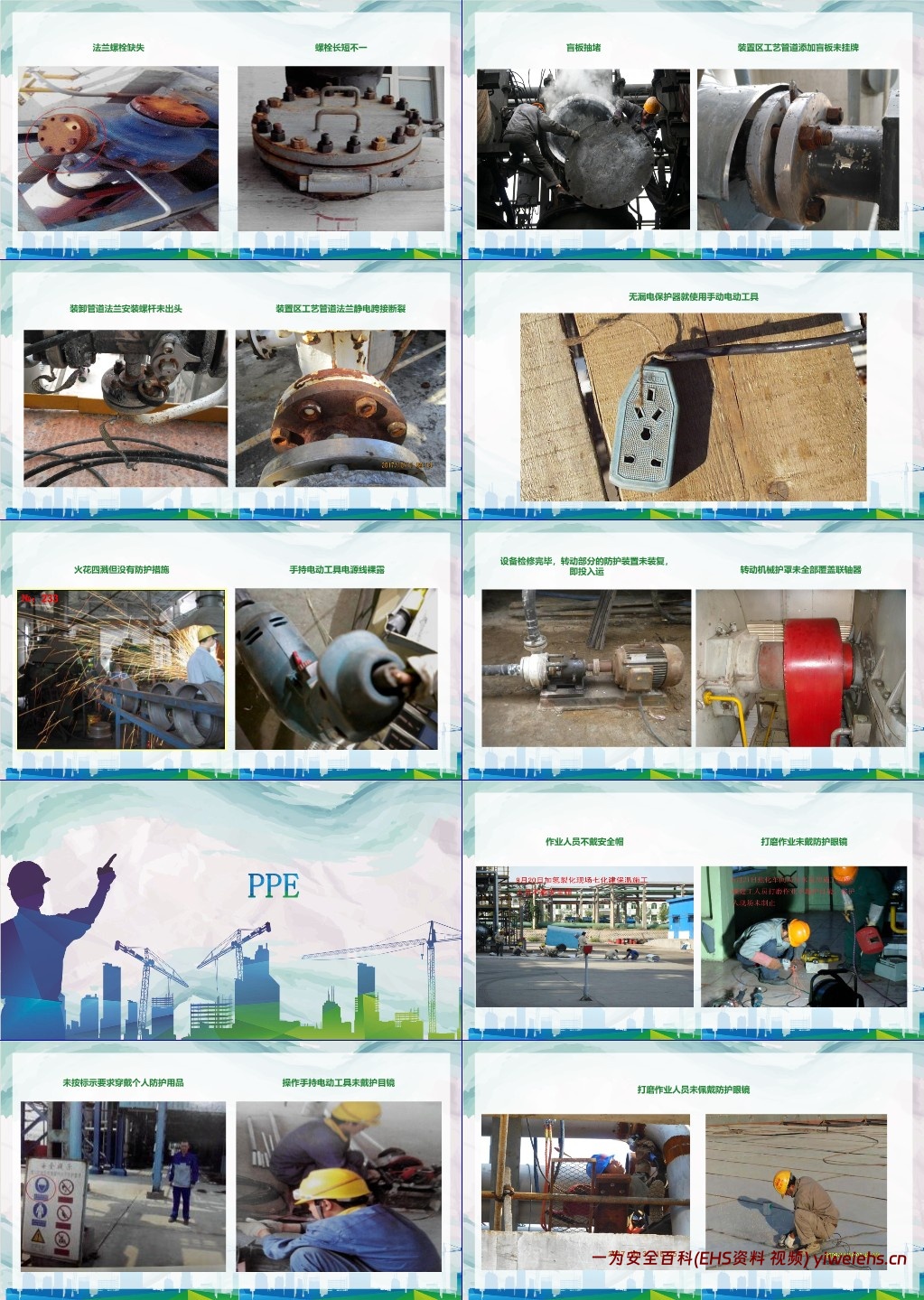

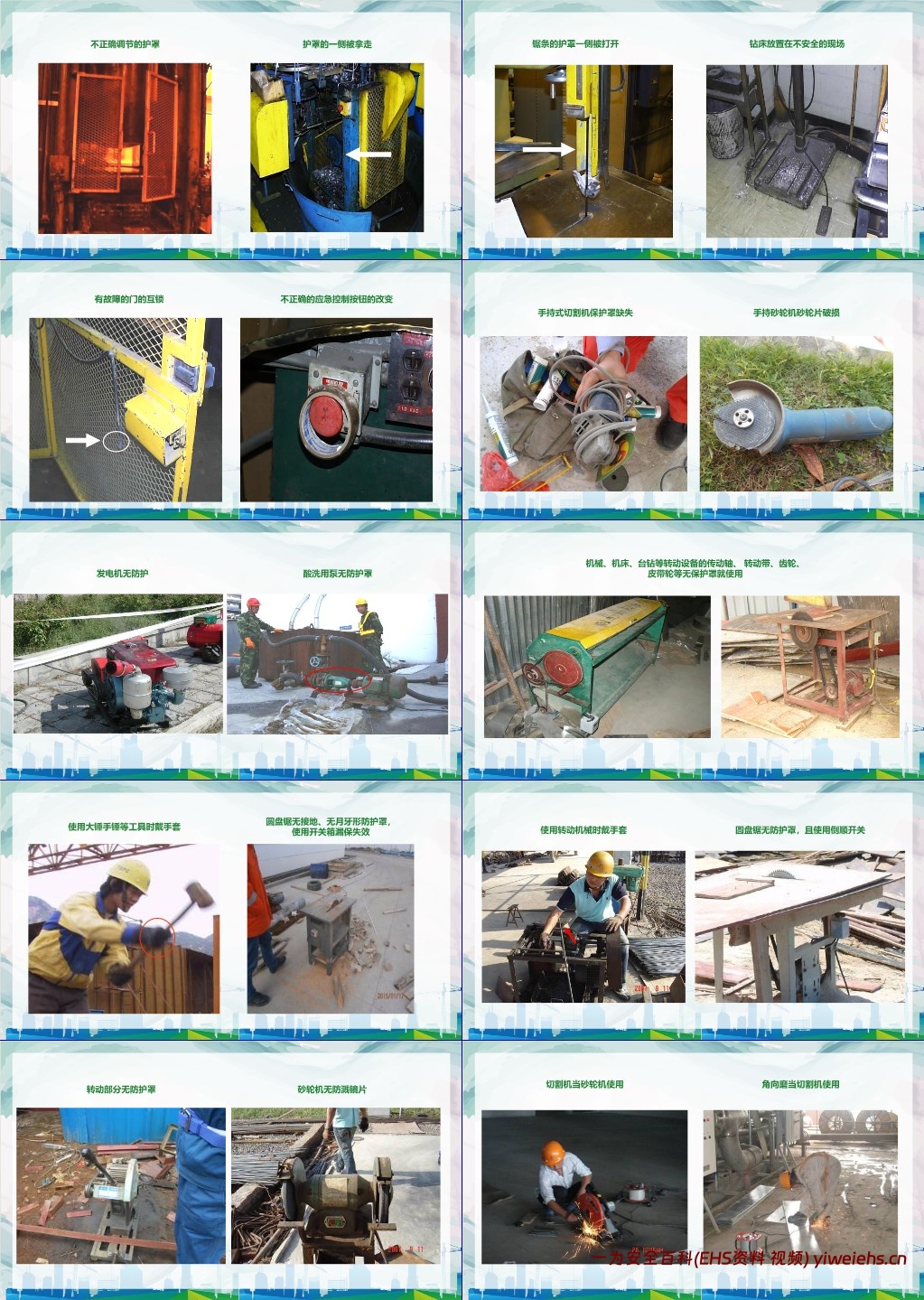

防护装置缺失或违规：砂轮机无防护罩、空压机无防护罩、滑轮上无护罩、接合器上无护罩、设备侧面无护罩保护、护罩不正确改造（开口太大）、护罩不正确调节、护罩一侧被拿走或打开、钻床放置在不安全现场、有故障的门的互锁、不正确改变应急控制按钮、手持式切割机保护罩缺失、手持砂轮机砂轮片破损、发电机无防护、酸洗用泵无防护罩、机械、机床、台钻等转动设备的传动轴、转动带、齿轮、皮带轮等无保护罩就使用、圆盘锯无接地、无月牙形防护罩（使用开关箱漏保失效或倒顺开关）、砂轮机无防溅镜片、法兰螺栓缺失、螺栓长短不一、装置区工艺管道添加盲板未挂牌、装置区工艺管道法兰静电跨接断裂、装卸管道法兰安装螺杆未出头、手持电动工具无漏电保护器、手持电动工具电源线裸露、设备检修完毕后转动部分的防护装置未装复即投入运行、转动机械护罩未全部覆盖联轴器等。
使用操作违规：使用大锤手锤等工具时戴手套、使用转动机械时戴手套、切割机当砂轮机使用、角向磨当切割机使用、在转动的无齿剧片上直接研磨物件、操作机床、电钻等转动设备时带手套、火花四溅但没有防护措施等。

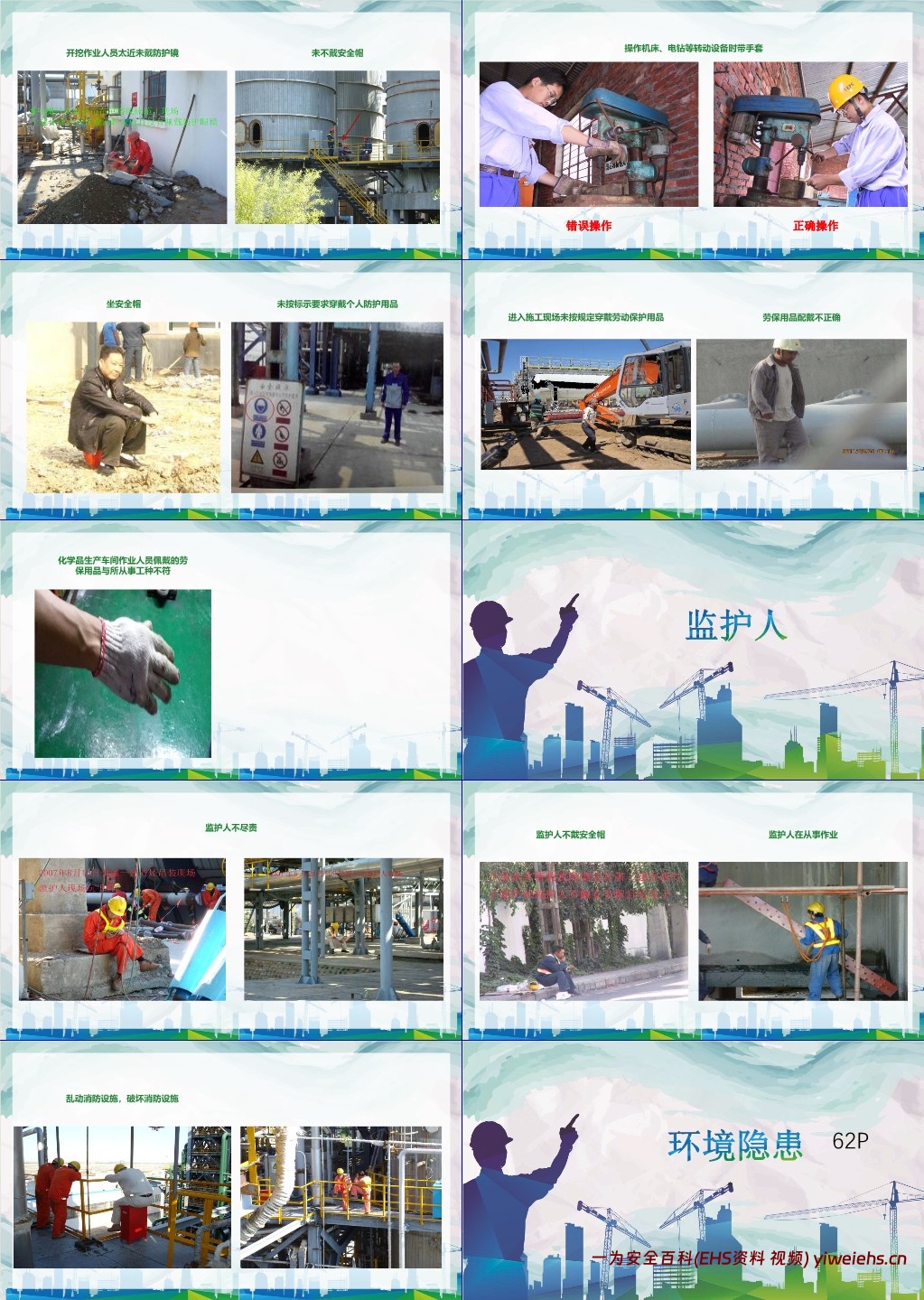

（八）PPE 穿戴违章图
主要展示个人防护用品（PPE）佩戴不规范、缺失等问题，核心内容包括：
作业人员不戴安全帽（如施工人员作业时未佩戴安全帽、进入施工现场未按规定穿戴劳动保护用品、监护人不戴安全帽、切割作业未戴安全帽、开挖作业人员未戴安全帽）。

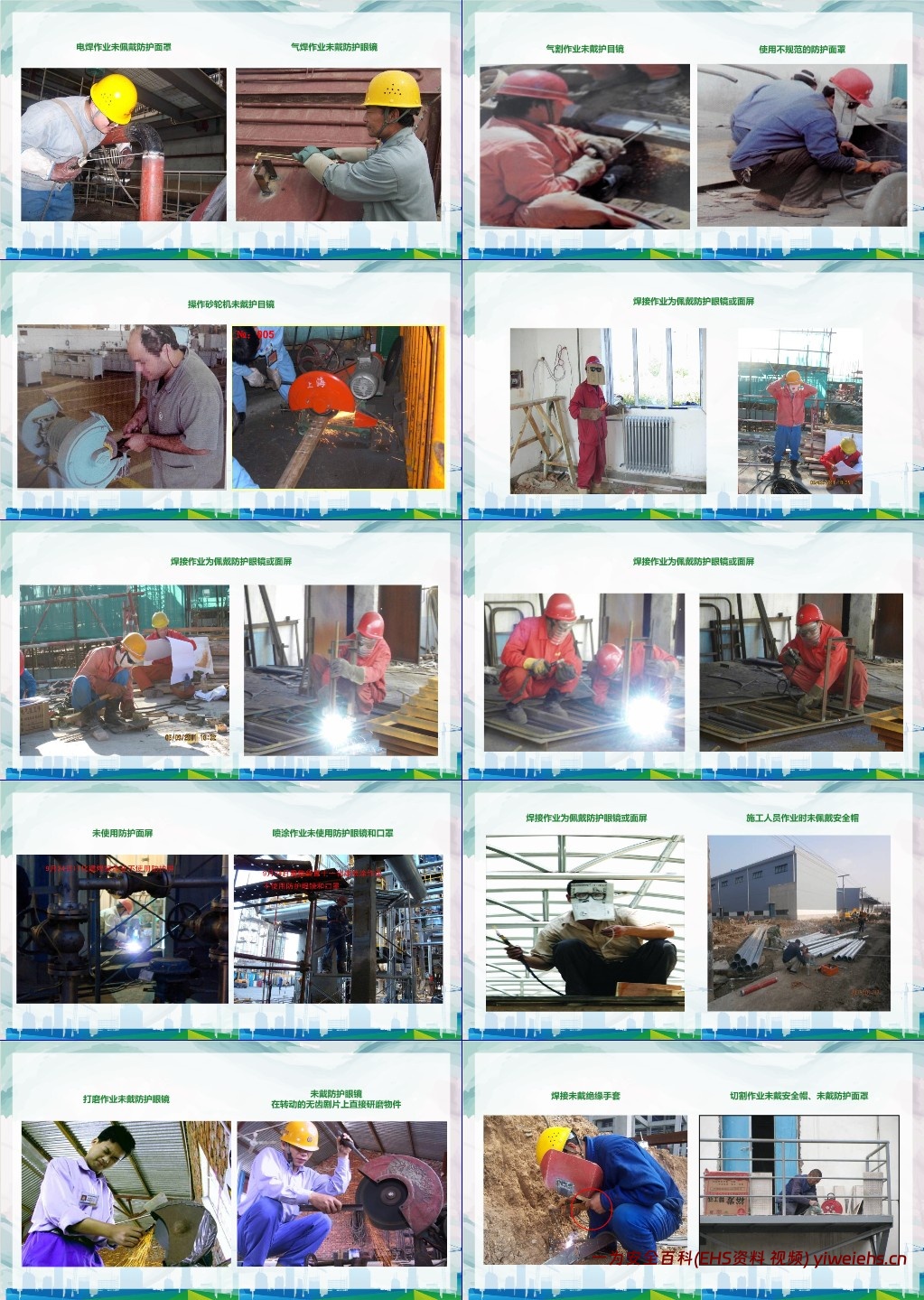

眼部防护缺失：打磨作业未戴防护眼镜（多次出现，如新疆建工人员打磨作业不戴护目镜且监护人未制止、操作手持电动工具未戴护目镜、气焊作业未戴防护眼镜、气割作业未戴护目镜、操作砂轮机未戴护目镜、焊接作业未佩戴防护眼镜或面屏、开挖作业人员太近未戴防护镜）。
其他防护缺失：电焊作业未佩戴防护面罩、使用不规范的防护面罩、未使用防护面屏、喷涂作业未使用防护眼镜和口罩、焊接未戴绝缘手套、化学品生产车间作业人员佩戴的劳保用品与所从事工种不符、劳保用品配戴不正确、坐安全帽等。
（九）监护人违章图
篇幅较短，聚焦监护人的违章行为，主要有：监护人不尽责、监护人不戴安全帽、监护人参与作业、乱动消防设施或破坏消防设施等。

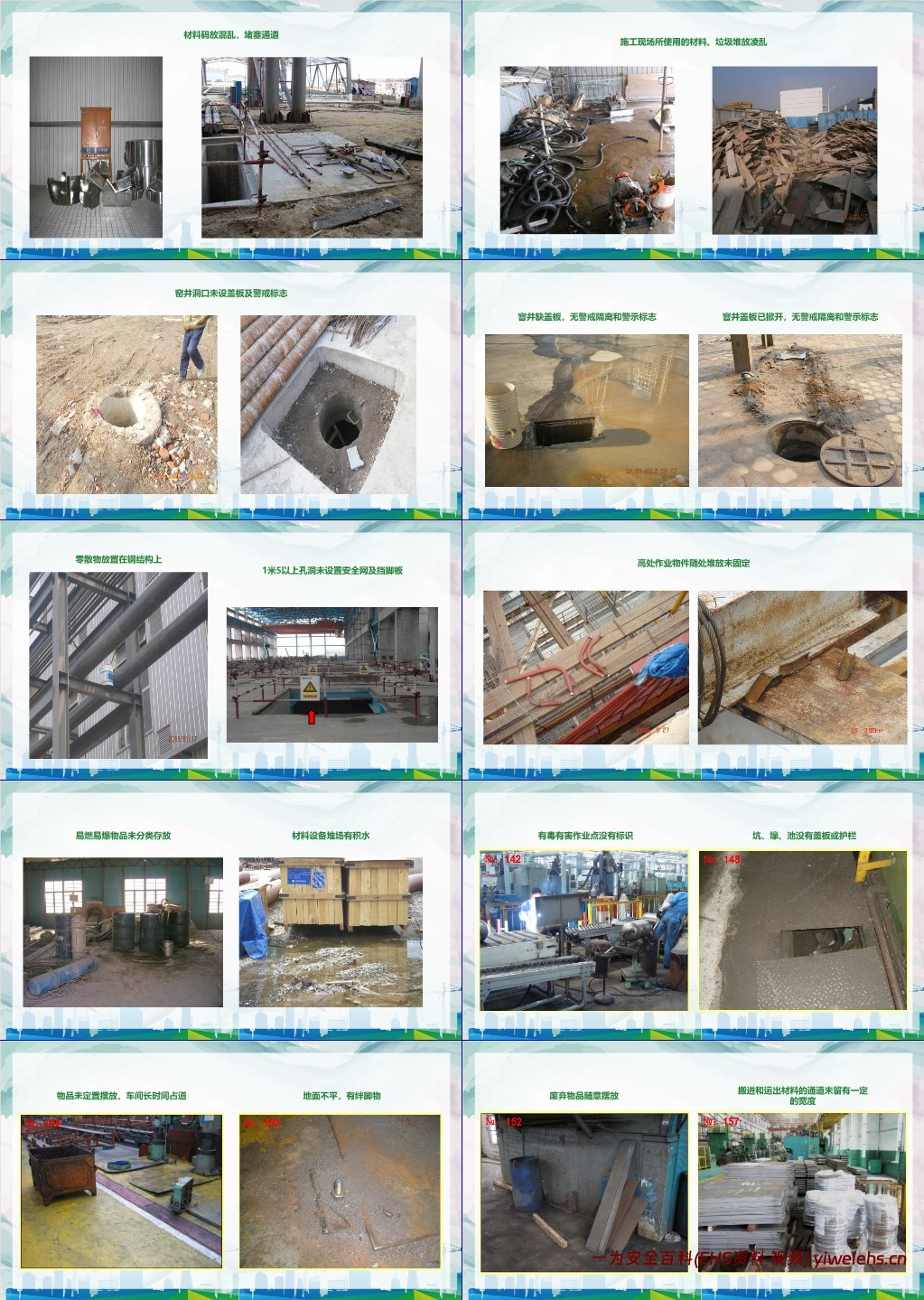

（十）工作场所环境隐患图
涵盖工作场所材料堆放、通道畅通、消防设施、警示标志、场地环境等多方面的安全隐患，具体如下：
材料与物品堆放：材料码放混乱（堵塞通道）、施工现场材料和垃圾堆放凌乱、零散物放置在钢结构上、高处作业物件随处堆放未固定、易燃易爆物品未分类存放、物品未定置摆放（车间长时间占道）、废弃物品随意摆放、搬进和运出材料的通道未留一定宽度、冲压件、托盘等摆放不规范凌乱、临时作业现场堆放可燃杂物和废油漆桶（未及时清理）、车间门口旁道路堆积大量泡沫包装堵塞通道、危化品仓库 “五距” 混乱等。

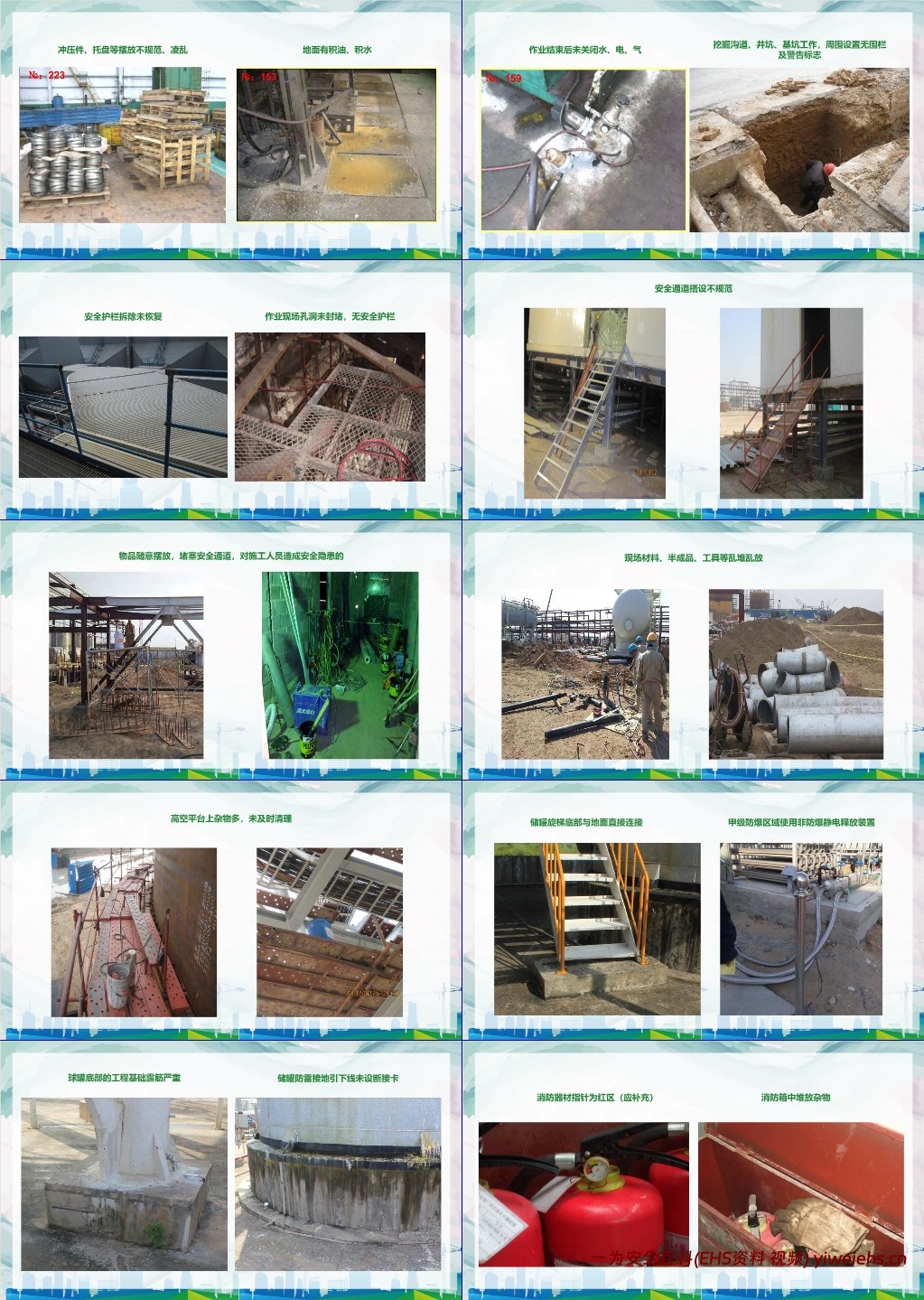

场地与设施防护：窑井洞口未设盖板及警戒标志、窨井缺盖板（无警戒隔离和警示标志）、1 米 5 以上孔洞未设置安全网及挡脚板、坑、壕、池没有盖板或护栏、地面不平（有绊脚物）、地面有积油、积水、挖掘沟道、井坑、基坑工作周围无围栏及警告标志、安全护栏拆除未恢复、作业现场孔洞未封堵（无安全护栏）、安全通道搭设不规范、物品随意摆放堵塞安全通道、高空平台上杂物多（未及时清理）、储罐旋梯底部与地面直接连接、甲级防爆区域使用非防爆静电释放装置、球罐底部的工程基础露筋严重、储罐防雷接地引下线未设断接卡、配电柜前后地面未铺贴绝缘垫、防爆区域使用非防爆照明指示灯、车间有棱角利边等突出部分、危废仓库未设防雷接地网、电缆桥架及金属管线进出建筑物及分岔位置未做接地等。

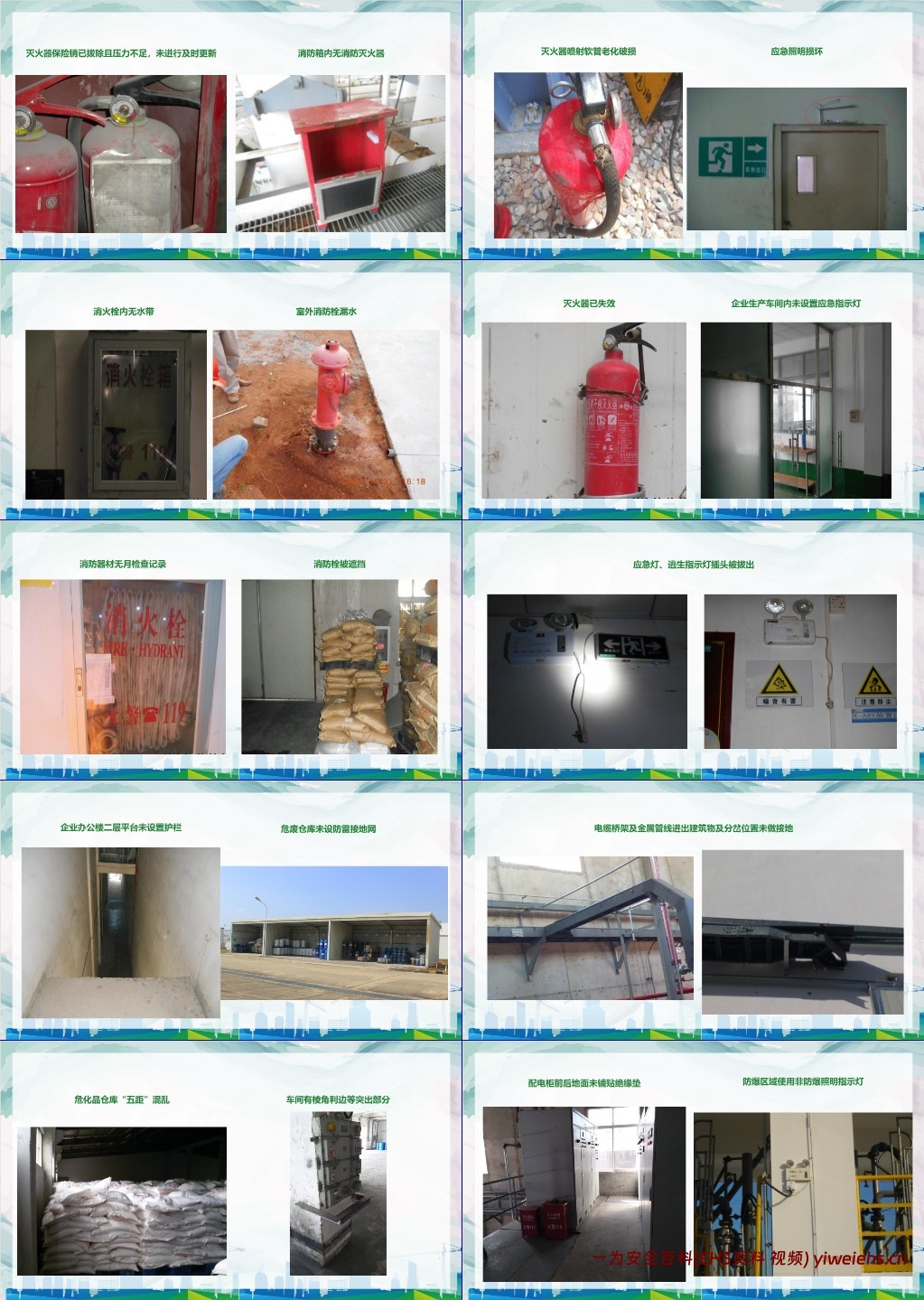

消防与应急设施：消防器材指针为红区（需补充）、消防箱中堆放杂物、灭火器保险销已拔除且压力不足（未及时更新）、消防箱内无消防灭火器、灭火器喷射软管老化破损、应急照明损坏、消火栓内无水带、室外消防栓漏水、灭火器已失效、企业生产车间内未设置应急指示灯、消防器材无月检查记录、消防栓被遮挡、应急灯和逃生指示灯插头被拔出等。
其他环境问题：有毒有害作业点没有标识、作业结束后未关闭水、电、气等。

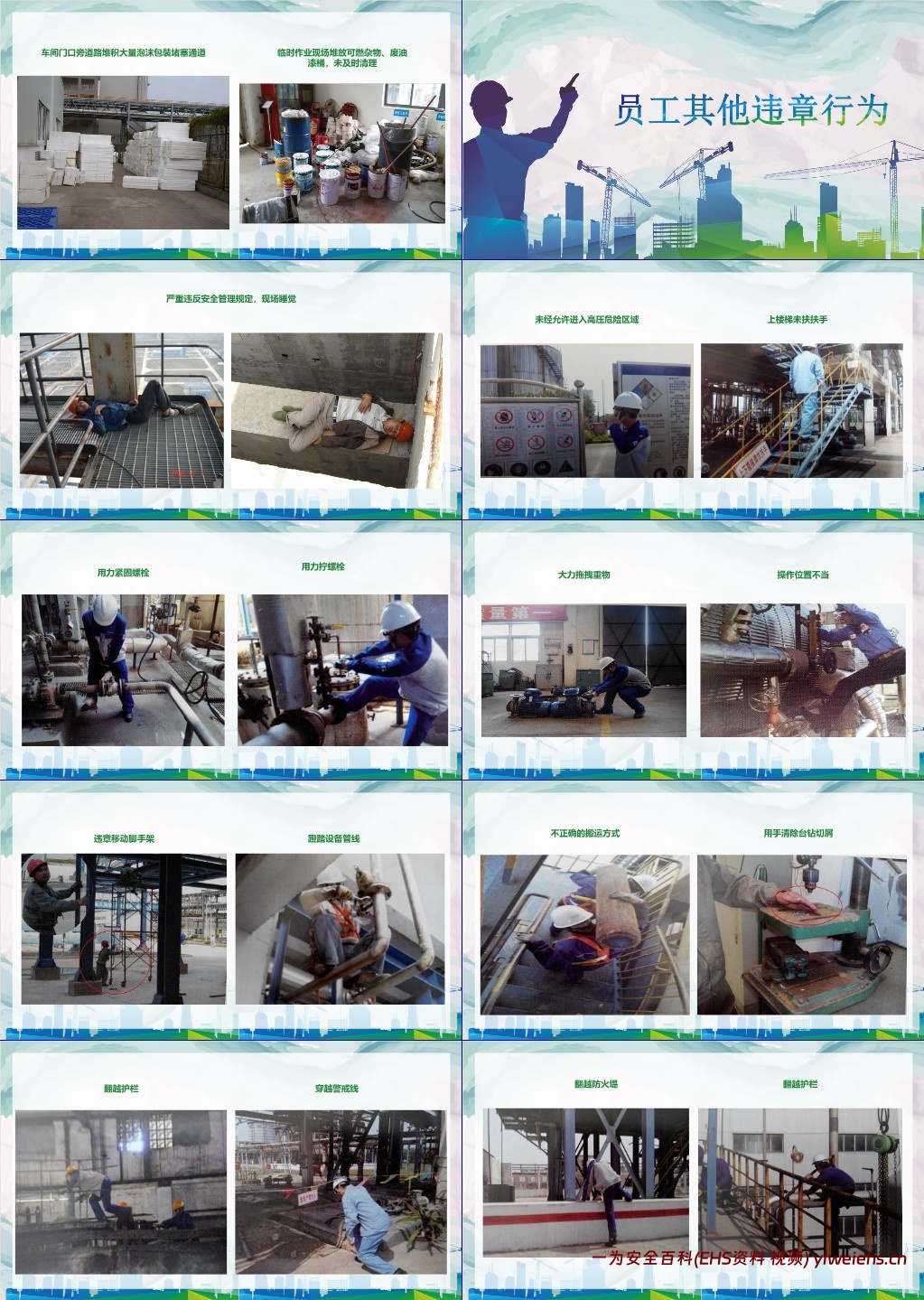

（十一）员工其他违章行为
包含员工违反安全管理规定、不当操作、违规通行等各类其他违章行为，具体如下：
违反管理规定：严重违反安全管理规定（现场睡觉）、未经允许进入高压危险区域、甲类车间停放非防爆叉车（叉车未张贴检验合格标志）等。

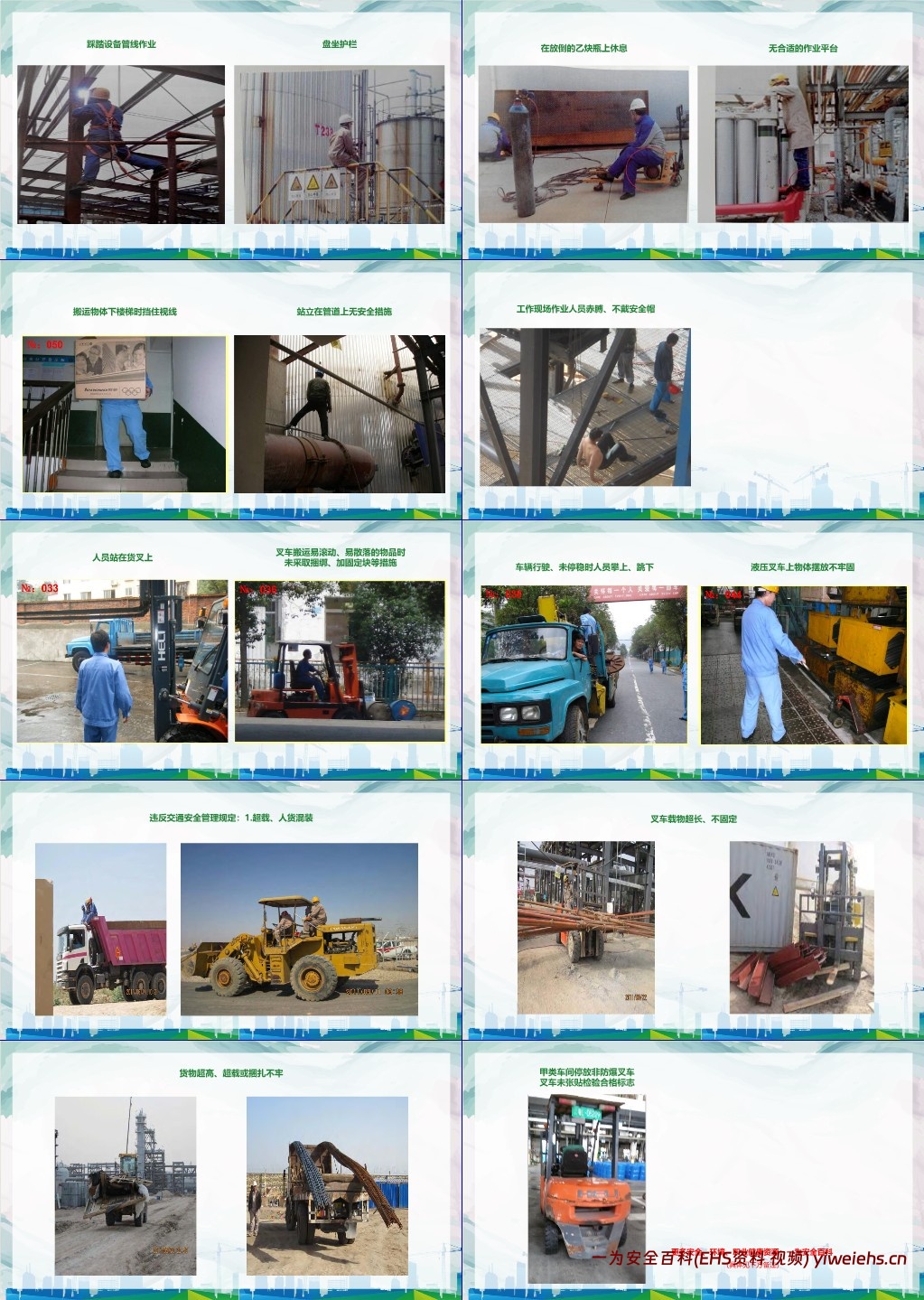

不当操作与行为：上楼梯未扶扶手、用力紧固螺栓、用力拧螺栓、大力拖拽重物、操作位置不当、违章移动脚手架、蹬踏设备管线、不正确的搬运方式、用手清除台钻切屑、在放倒的乙炔瓶上休息、搬运物体下楼梯时挡住视线、站立在无安全措施的管道上、工作现场作业人员赤膊、人员站在货叉上、车辆行驶未停稳时人员攀上跳下、液压叉车上物体摆放不牢固、违反交通安全管理规定（超载、人货混装）、叉车载物超长且不固定、货物超高、超载或捆扎不牢等。
违规通行与攀爬：翻越护栏、穿越警戒线、翻越防火堤、踩踏设备管线作业、盘坐护栏等。
三、文档核心价值与特点
实用性强：以大量实际案例图片为基础，直观展示各类作业场景中的安全隐患与违章行为，便于相关人员（如安全管理人员、作业人员、培训人员）快速识别实际工作中的同类问题，具有很强的参考性和指导意义。
分类清晰：按作业类型和场景进行 11 大类别划分，每个类别下又细分具体违章行为，逻辑层次分明，方便使用者根据需求快速查找对应内容，提高学习和应用效率。
合规性突出：部分违章行为（如受限空间作业）明确引用了相关法规标准（如《工贸企业有限空间作业安全规定》），不仅指出问题，还强调违规的法律依据，增强了文档的权威性和合规指导作用。
整改导向：针对部分典型违章情况（如受限空间作业未设警示标志），明确给出了整改建议，帮助使用者在识别问题后知道如何采取措施纠正，形成 “识别 – 整改” 的完整闭环，助力提升作业安全水平。
