【PPT】现场标识布置标准及5S规范课程预览：
【PPT】现场标识布置标准及5S规范内容介绍：
该文档是关于现场标识标牌设置规范与 5S 管理的培训资料，围绕生产场地布置（PAO）展开，旨在通过标准化的标识标牌设置和 5S 规范，打造安全、清洁、有序的工作场所，为工作标准化和效率提升奠定基础，同时使偏离标准的情况直观可见，助力持续改进。

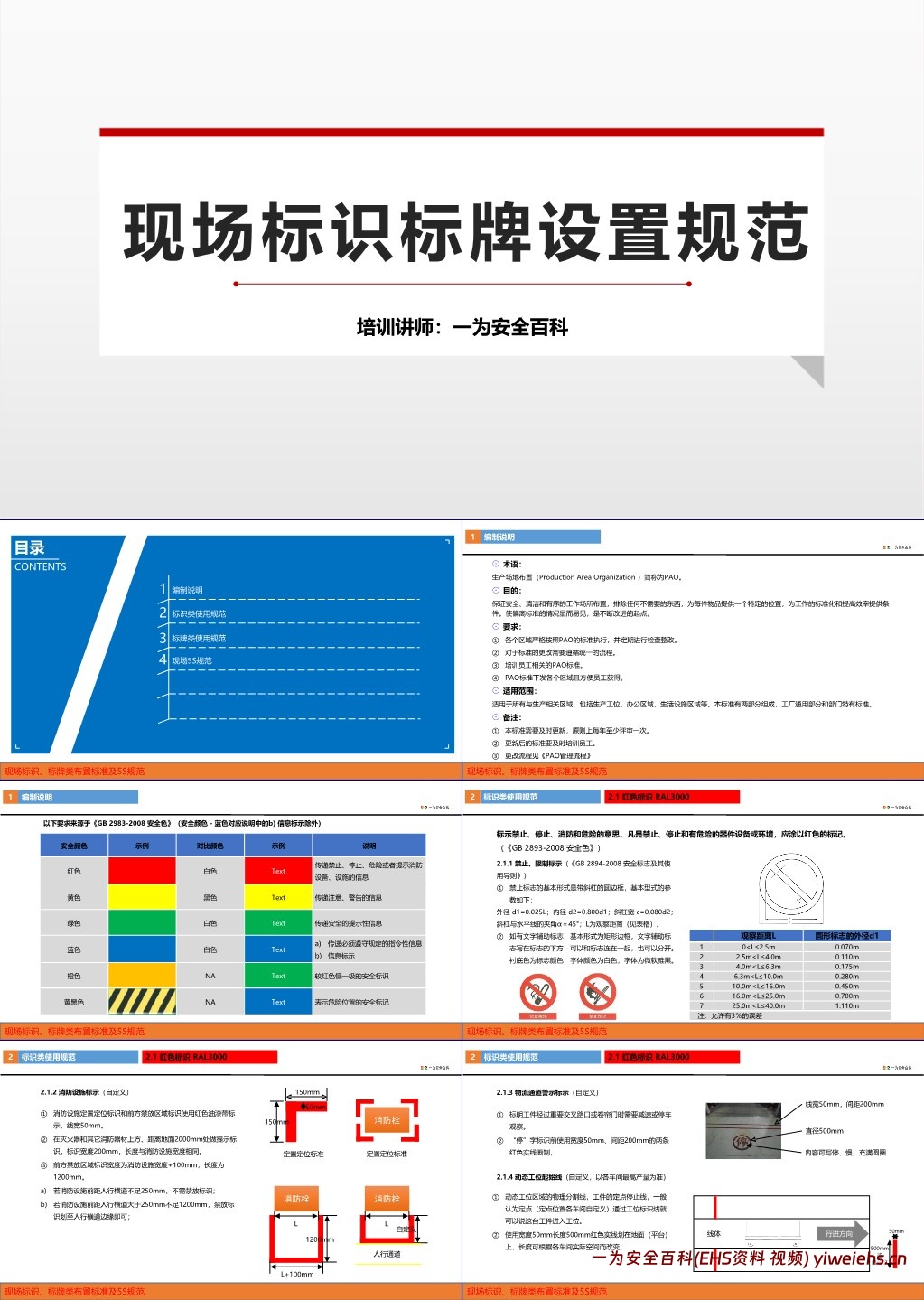

一、编制说明
核心术语：生产场地布置（Production Area Organization，简称 PAO）。
主要目的：保障工作场所安全、清洁与有序，清除无用物品并为各类物品规划固定位置，推动工作标准化、提升效率，让偏离标准的问题清晰显现，作为持续改进的起点 。
执行要求：各区域严格按 PAO 标准执行，定期检查整改；标准更改需遵循统一流程；对员工开展 PAO 标准培训；PAO 标准需下发至各区域且方便员工获取 。
适用范围：涵盖所有与生产相关的区域，包括生产工位、办公区域、生活设施区域等，由工厂通用部分和部门特有标准两部分构成 。
更新与维护：标准需及时更新，原则上每年至少评审一次；更新后需及时对员工开展培训；标准更改流程参考《PAO 管理流程》 。

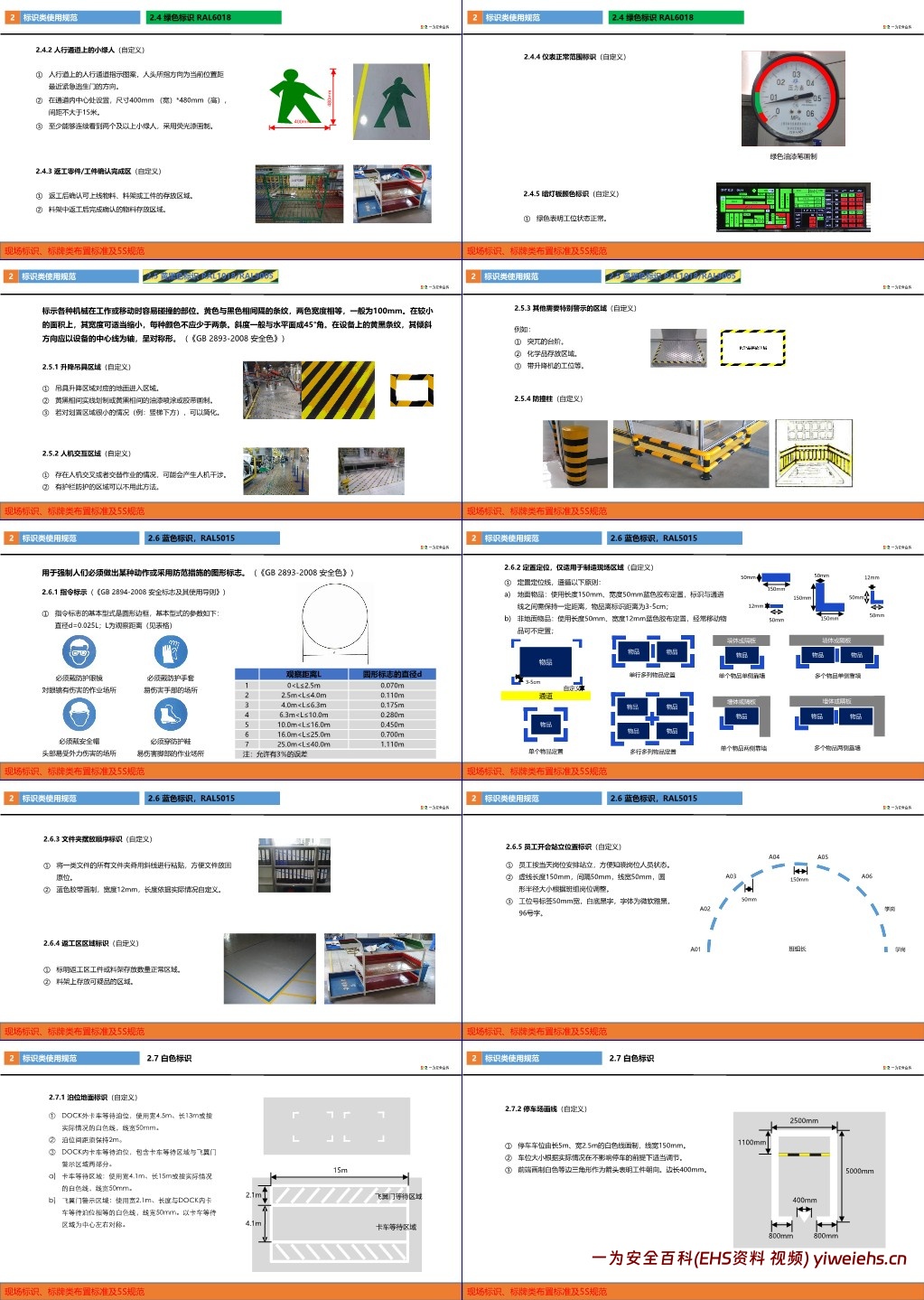

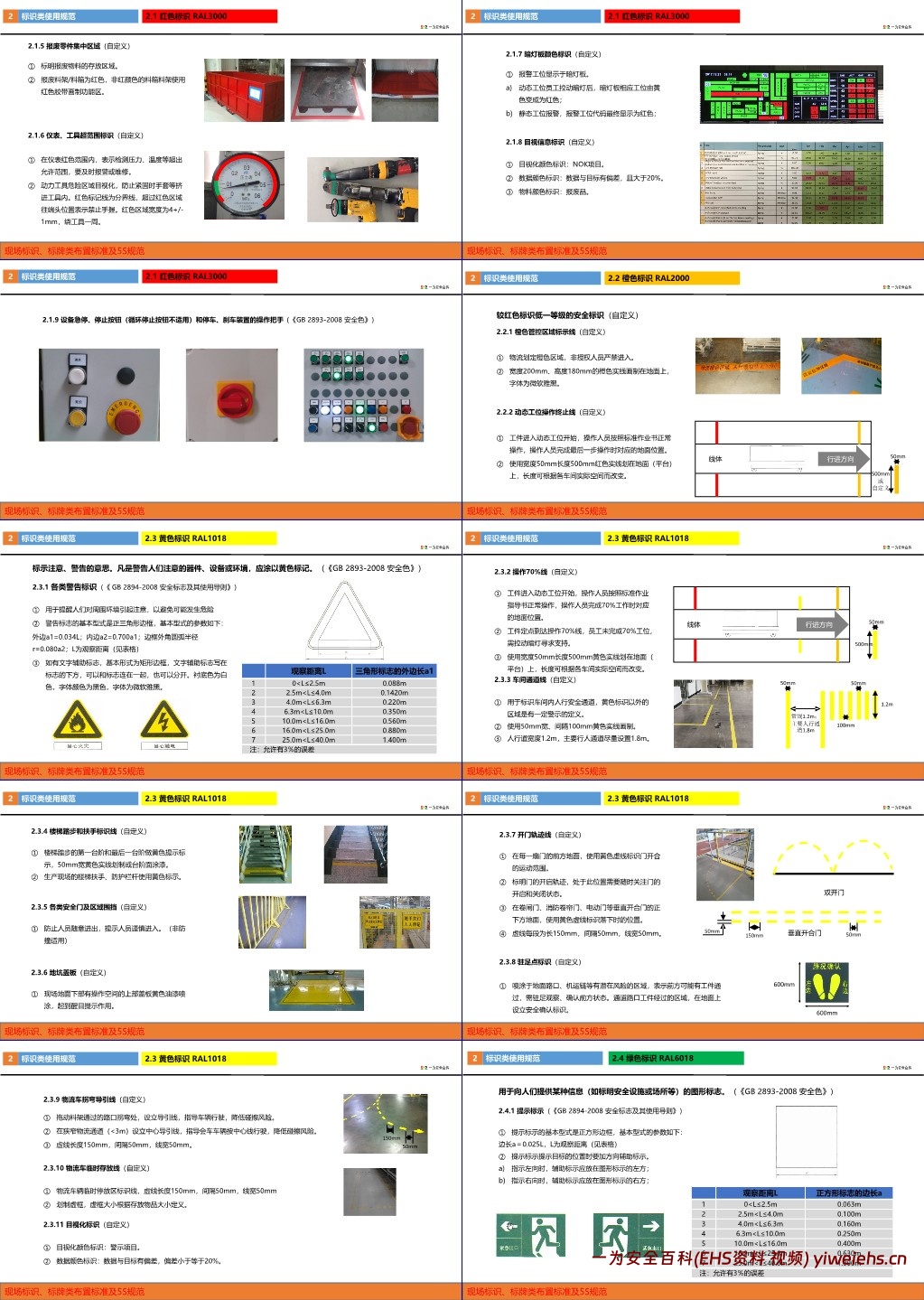

二、标识类使用规范
标识类规范以不同安全颜色（依据《GB 2893-2008 安全色》《GB 2894-2008 安全标志及其使用导则》）为核心，明确各类标识的功能、样式、尺寸及应用场景：
颜色（RAL 色号） 核心功能 具体应用场景
红色（3000） 传递禁止、停止、危险及消防设备相关信息 1. 禁止 / 限制标识：带斜杠圆边框，尺寸随观察距离变化，配文字辅助标志（微软雅黑，白底红字）；
2. 消防设施标识：红色油漆带定置，上方 2000mm 处设提示标识，明确禁放区域尺寸及特殊情况（距人行横道不足 250mm 无需禁放标识等）；
3. 物流通道警示标识：“停 / 慢” 字标识配两条红色实线（线宽 50mm，间距 200mm）；
4. 动态工位起始线、报废零件集中区、仪表 / 工具超范围区、暗灯板报警工位、目视化 NOK 项目等标识
橙色（2000） 较红色低一级的安全警示 1. 橙色管控区域标示线：地面画 200mm 宽、180mm 高橙色实线，禁止非授权人员进入；
2. 动态工位操作终止线：50mm 宽、500mm 长红色实线（可按需调整），标记操作完成位置
黄色（1018） 传递注意、警告信息 1. 警告标识：正三角形边框，尺寸随观察距离变化，文字辅助标志为黑底白字（微软雅黑）；
2. 操作 70% 线、车间通道线（50mm 宽，间隔 100mm 实线，人行道宽 1.2m，主要通道 1.8m）、楼梯踏步 / 扶手标识、安全门 / 区域围挡、地坑盖板、开门轨迹线（虚线，长 150mm，间隔 50mm）、驻足点标识、物流车拐弯导引线 / 临时存放线、目视化警示项目（数据偏差≤20%）等
绿色（6018） 传递安全提示性信息 1. 提示标识：正方形边框，尺寸随观察距离变化，需方向辅助标识；
2. 人行通道 “小绿人”（400mm 宽 ×480mm 高，荧光漆，间距≤15 米）、返工零件确认完成区、仪表正常范围、暗灯板正常工位等
黄黑色（1018/9005） 标示机械易碰撞部位及高风险区域 1. 黄黑相间条纹（宽度相等，一般 100mm，小面积可缩小），倾斜 45°；
2. 升降吊具区域、人机交互区域、突兀台阶、化学品存放区、带升降机工位、防撞柱等
蓝色（5015） 传递必须遵守的指令性信息及标识信息 1. 指令标识：圆形边框，尺寸随观察距离变化；
2. 定置定位线（地面物品用 150mm×50mm 蓝胶布，非地面用 50mm×12mm 蓝胶布）、文件夹摆放顺序标识（12mm 宽蓝胶带）、返工区正常存放区、员工开会站立位置标识（虚线，长 150mm，间隔 50mm）等
白色 特定区域划线标识 1. 泊位地面标识（DOCK 外 4.5m 宽 ×13m 长，间距 2m；DOCK 内含卡车等待区 4.1m 宽 ×15m 长、飞翼门警示区 2.1m 宽）；
2. 停车场车位（5m 长 ×2.5m 宽，线宽 150mm，前端等边三角形箭头）

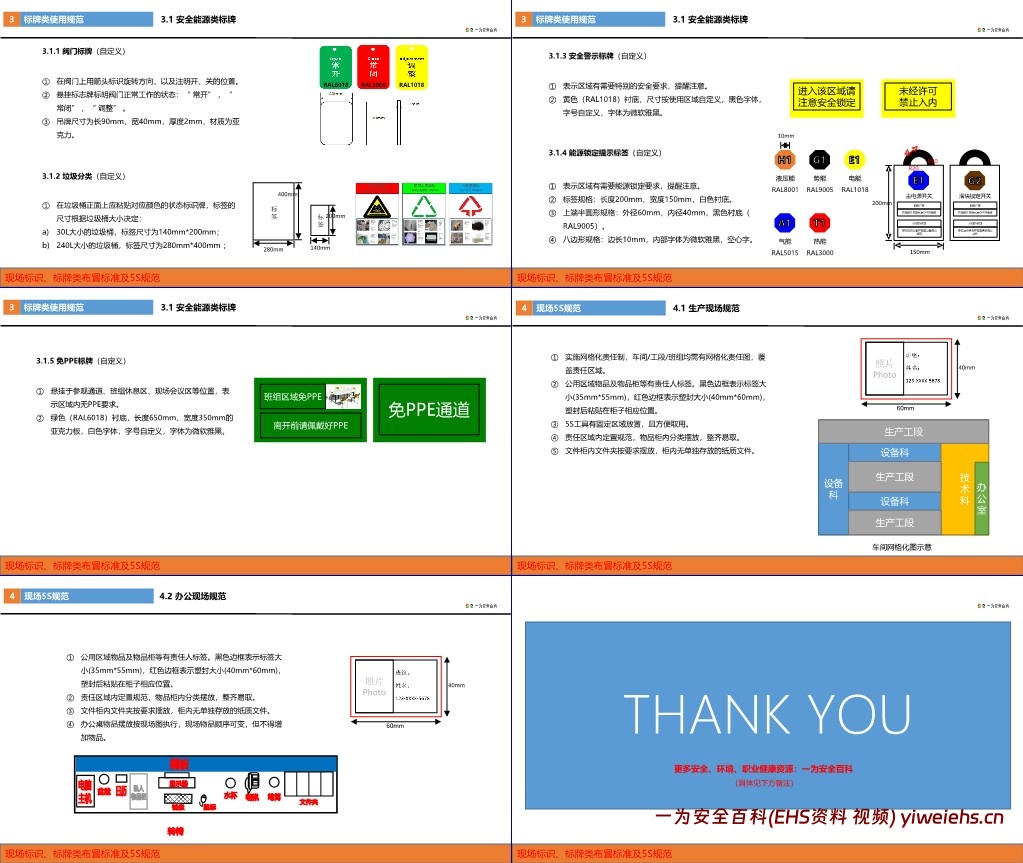

三、标牌类使用规范
聚焦安全能源相关标牌，明确其样式、尺寸、材质及应用场景：
阀门标牌：亚克力材质（90mm×40mm×2mm），箭头标旋转方向，标注 “常开 / 常闭 / 调整” 状态 。
垃圾分类标牌：按垃圾桶容量（30L 用 140mm×200mm，240L 用 280mm×400mm）粘贴对应颜色标识，区分危险、可回收、一般废弃物 。
安全警示标牌：黄色（RAL1018）衬底，黑色微软雅黑字体，尺寸按需定制，提醒区域特殊安全要求 。
能源锁定提示标签：白色衬底（200mm×150mm），上端设黑色半圆形（外径 60mm，内径 40mm），八边形（边长 10mm）标注能源类型（液压能、势能等）及锁定步骤 。
免 PPE 标牌：绿色（RAL6018）亚克力板（650mm×350mm），白色微软雅黑字体，用于参观通道、休息区等无 PPE 要求区域 。
四、现场 5S 规范
分生产现场与办公现场，明确责任划分、物品摆放及管理要求：
生产现场规范：实施网格化责任制，车间 / 工段 / 班组需有覆盖责任区域的网格化责任图；公用物品及柜子贴责任人标签（标签 35mm×55mm，塑封后 40mm×60mm）；5S 工具固定存放且易取用；责任区域定置规范，物品柜、文件柜内物品分类整齐摆放 。
办公现场规范：公用物品及柜子贴责任人标签（同生产现场）；责任区域定置规范，物品柜、文件柜内物品分类整齐；办公桌物品按现场图摆放，可调整顺序但不能增加物品 。
