【PPT】配电房安全管理一文读懂,课件预览：
【PPT】配电房安全管理一文读懂，内容介绍：
该文档围绕配电房安全管理展开全面阐述，涵盖隐患排查、检查要点、触电防护、电气火灾防控、电气防爆及电气灭火等核心内容，为配电房安全运营提供系统指导。

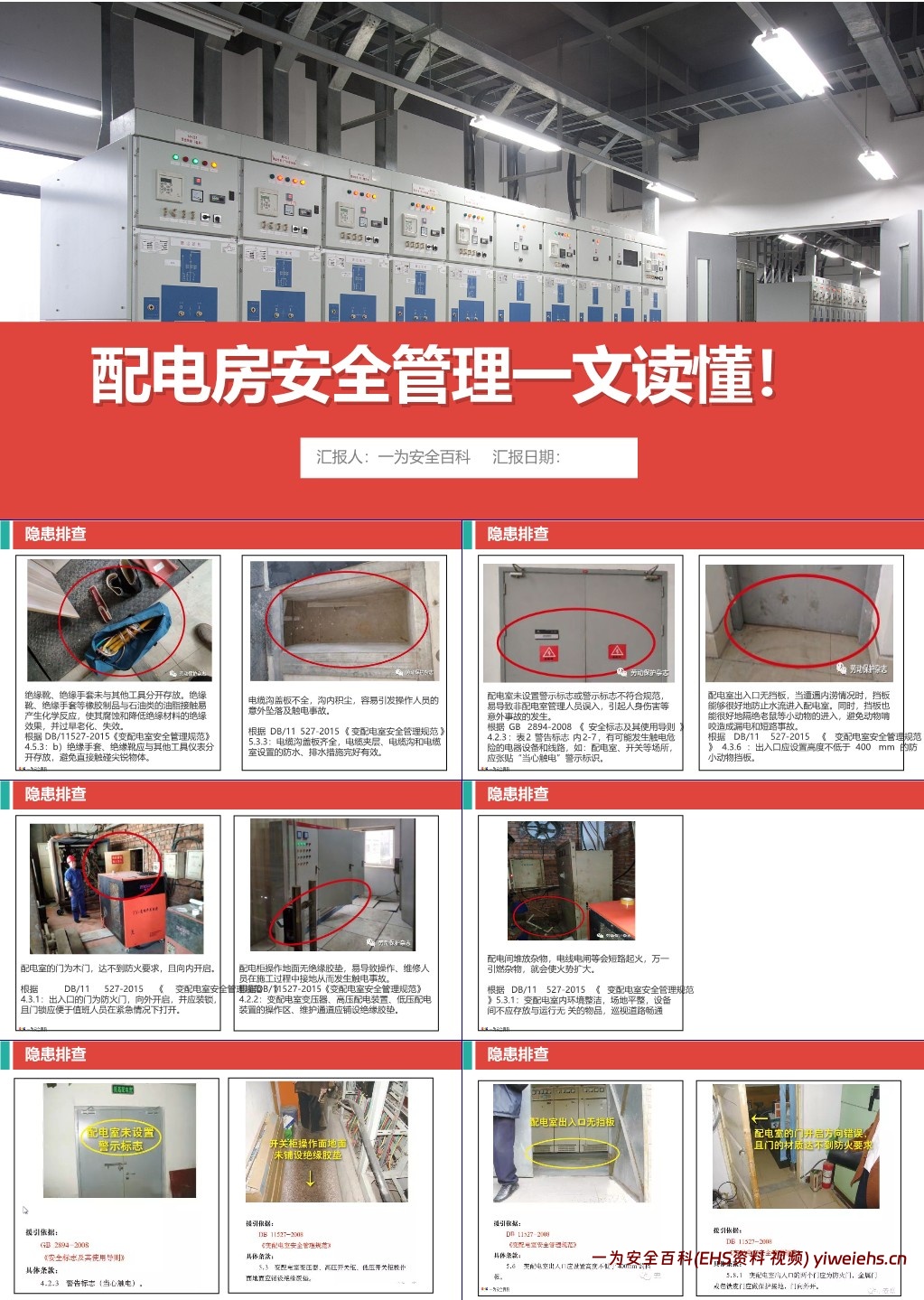

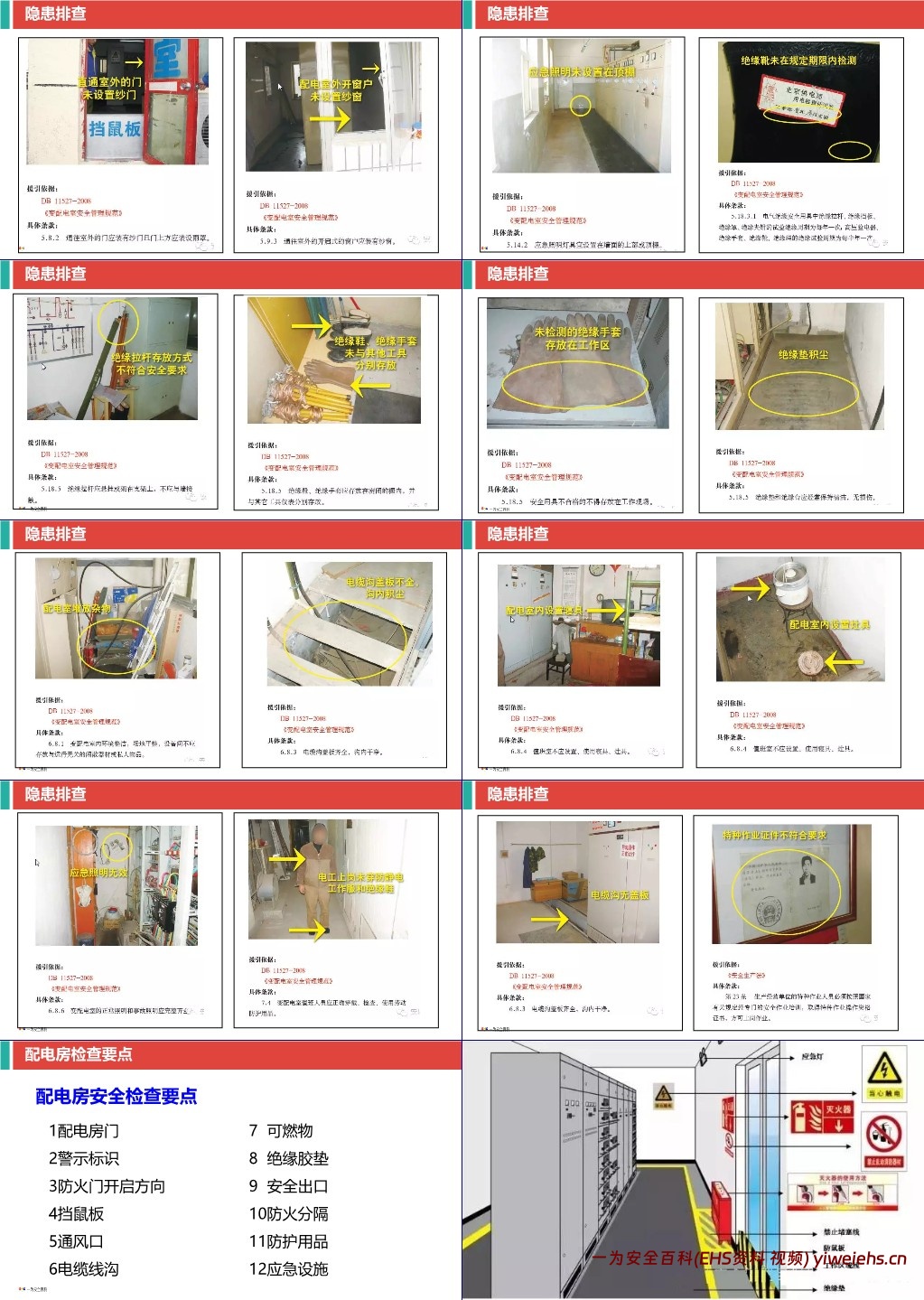

一、配电房隐患排查
文档通过实例结合规范，明确了配电房常见安全隐患及对应依据，主要包括 14 类问题：
绝缘防护相关：绝缘靴、绝缘手套未与其他工具分开存放，易受石油类油脂腐蚀降低绝缘效果；绝缘靴未按时检测（高压验电器、绝缘手套等每半年检测一次，绝缘拉杆等每年检测一次）；绝缘拉杆存放未悬挂或架在支架上，与墙体接触；绝缘垫积尘未保持清洁。
设施设置相关：电缆沟盖板不全、沟内积尘，易引发人员坠落和触电；配电室未设符合规范的 “当心触电” 警示标志（依据 GB 2894 – 2008）；出入口无高度不低于 400mm 的防小动物挡板，无法防内涝和小动物啃咬线路；配电室门为木门（非防火门）且向内开启（应向外开启并装锁）；配电柜操作地面未铺绝缘胶垫，易导致人员接地触电。
环境与管理相关：配电间堆放杂物，可能被电线短路起火引燃扩大火势；配电室内设置寝具、灶具，违反规范；应急照明未装在墙面上部或顶棚且部分无效；直通室外的门未设纱门和雨罩，外开窗户未设纱窗；电缆沟无防水排水措施。
二、配电房及配电箱检查要点

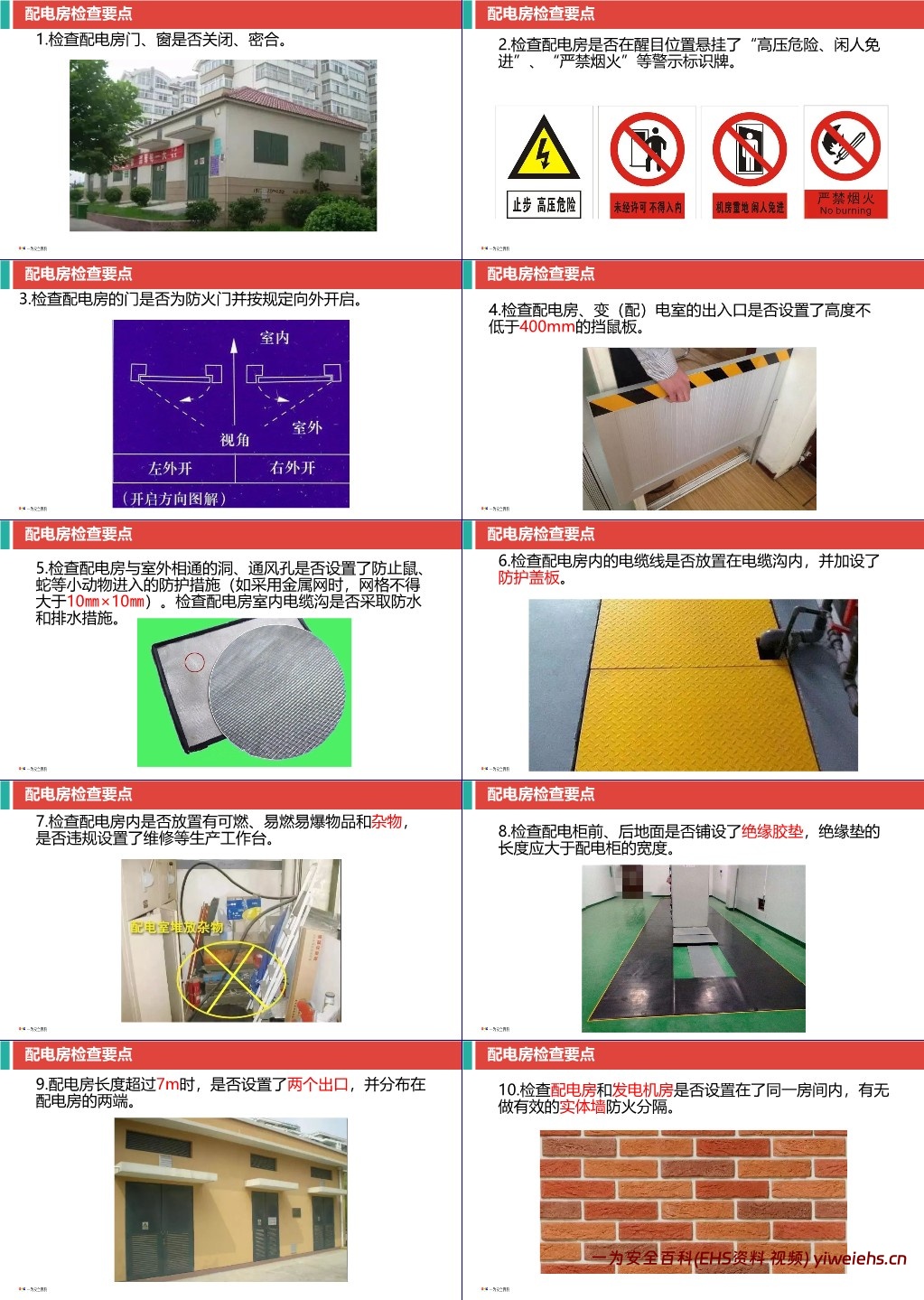

（一）配电房 12 项检查要点
门窗是否关闭密合；2. 醒目位置是否悬挂 “高压危险、闲人免进”“严禁烟火” 等警示标识；3. 门是否为防火门且向外开启；4. 出入口是否设不低于 400mm 的挡鼠板；5. 与室外相通的洞、通风孔是否有防小动物措施（金属网网格≤10mm×10mm），电缆沟是否有防水排水措施；6. 电缆是否放在电缆沟内并加防护盖板；7. 室内是否有可燃易燃易爆物品、杂物及违规生产工作台；8. 配电柜前后地面是否铺绝缘胶垫（长度大于配电柜宽度）；9. 长度超 7m 时是否设两个分布在两端的出口；10. 与发电机房是否用实体墙有效防火分隔；11. 是否配备绝缘工具、应急照明、灭火器材及 “禁止合闸，有人工作” 标识牌；12. 电气操作工具及防护用品是否完好，有无定期检测记录和标识。

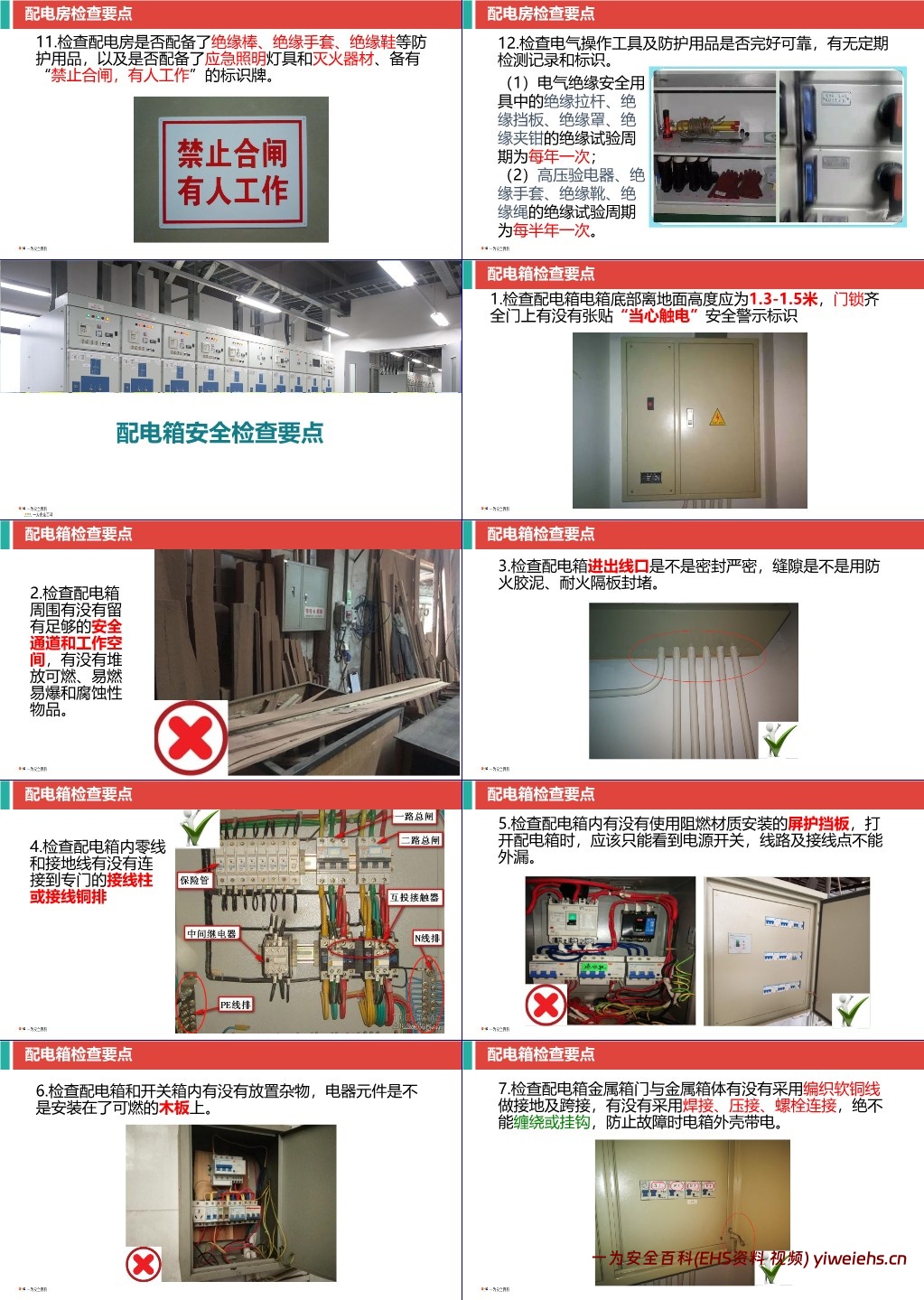

（二）配电箱 17 项检查要点

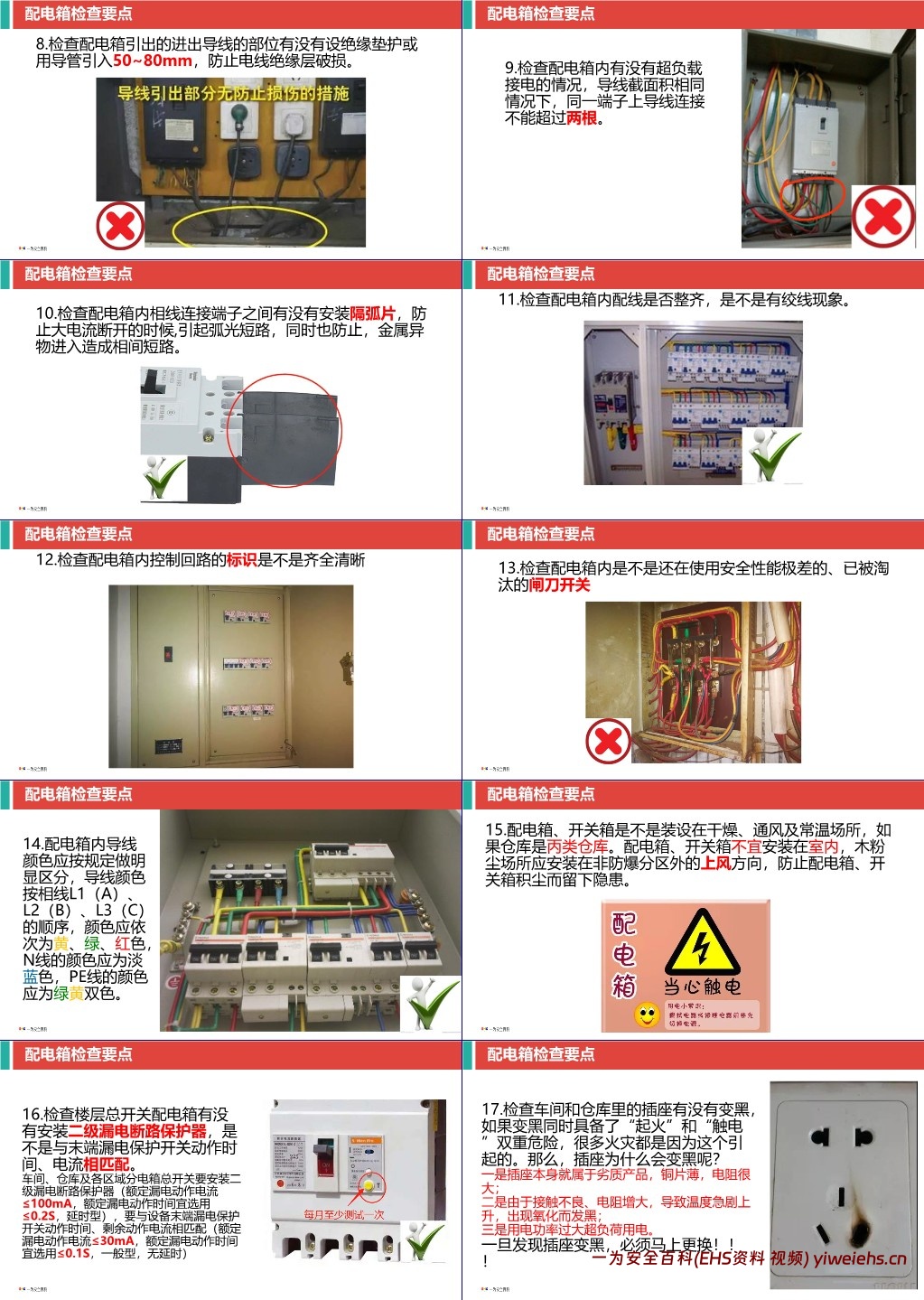

底部离地面高度是否为 1.3 – 1.5 米，门锁是否齐全，是否贴 “当心触电” 标识；2. 周围是否有足够安全通道和工作空间，有无堆放危险物品；3. 进出线口是否密封严密，缝隙是否用防火材料封堵；4. 零线和接地线是否接至专门接线柱或铜排；5. 是否有阻燃屏护挡板，打开时仅可见电源开关；6. 内部有无杂物，电器元件是否装在可燃木板上；7. 金属箱门与箱体是否用编织软铜线接地跨接（禁止缠绕挂钩）；8. 导线引出部位是否有绝缘防护或导管引入（50 – 80mm）；9. 有无超载接电，同一端子导线连接是否不超两根（截面积相同）；10. 相线端子间是否装隔弧片；11. 配线是否整齐无绞线；12. 控制回路标识是否齐全清晰；13. 是否使用已淘汰的闸刀开关；14. 导线颜色是否按规定区分（L1 黄、L2 绿、L3 红，N 线淡蓝，PE 线绿黄双色）；15. 是否装在干燥通风常温场所（丙类仓库不宜室内装，木粉尘场所装在非防爆分区上风处）；16. 楼层总开关箱是否装二级漏电保护器且与末端匹配（总开关：额定漏电动作电流≤100mA，时间≤0.2S；末端：≤30mA，≤0.1S）；17. 插座是否变黑（变黑可能因劣质产品、接触不良、超载，需立即更换）。

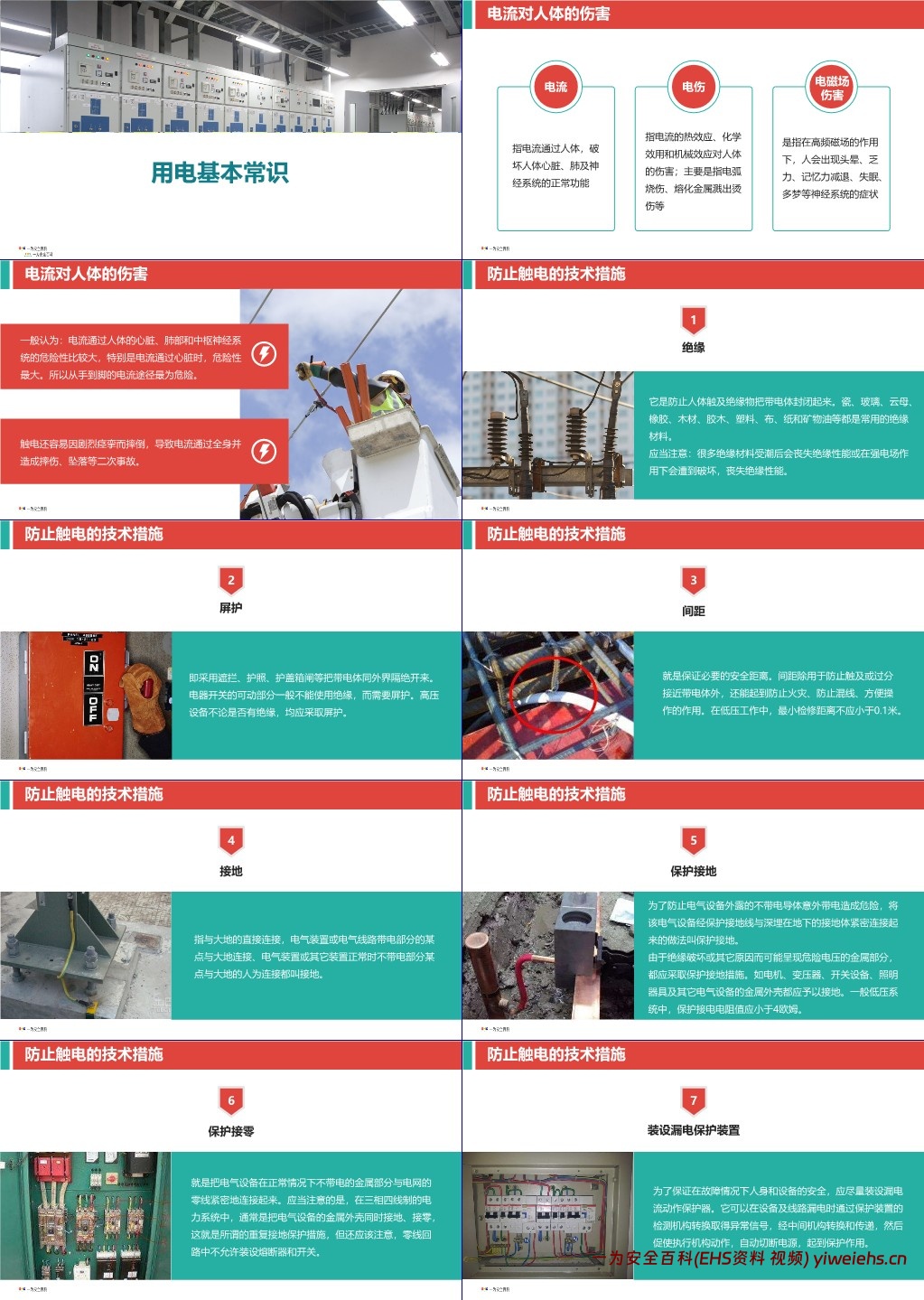

三、触电防护相关内容
（一）电流对人体的伤害
分为电击（破坏心脏、肺及神经系统正常功能）、电伤（电弧烧伤、熔化金属烫伤等）、电磁场伤害（高频磁场导致头晕、失眠等神经症状），其中电流通过心脏的手到脚途径最危险，还可能引发摔倒等二次事故。
（二）防止触电的 9 项技术措施

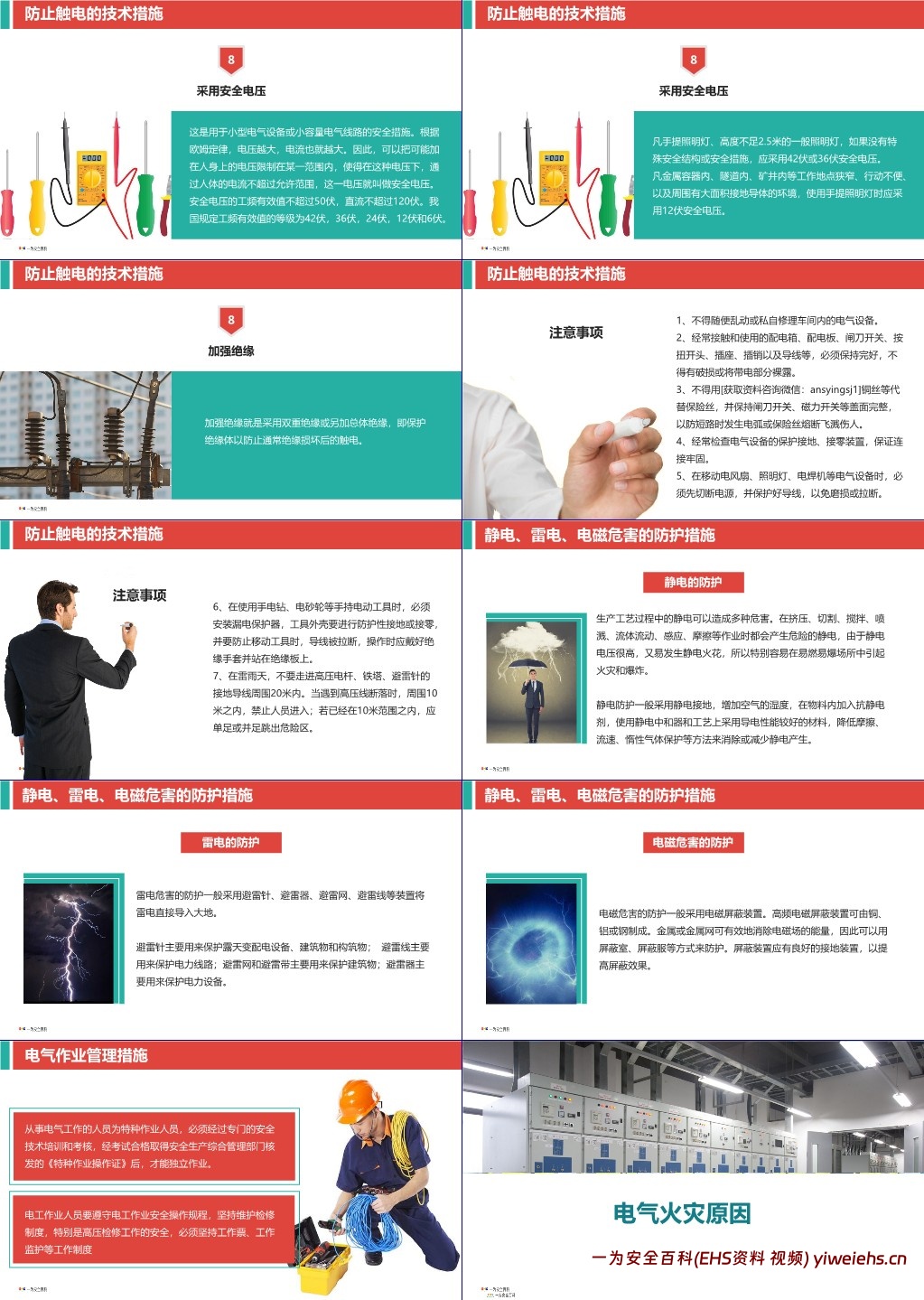

绝缘：用瓷、橡胶等材料封闭带电体，注意绝缘材料受潮或强电场下易失效；2. 屏护：用遮拦、护盖等隔绝带电体，高压设备及开关可动部分必须屏护；3. 间距：低压工作最小检修距离≥0.1 米，防触及、防火、方便操作；4. 接地：将电气装置带电或不带电部分与大地连接；5. 保护接地：设备外露不带电金属部分经接地线与接地体连接，低压系统接地电阻＜4 欧姆；6. 保护接零：设备金属外壳与电网零线连接，三相四线制中可同时接地接零（重复接地），零线回路禁止装熔断器和开关；7. 装设漏电保护装置：设备线路漏电时自动切断电源；8. 采用安全电压：工频有效值≤50 伏（分 42、36、24、12、6 伏等级），如金属容器内手提灯用 12 伏；9. 加强绝缘：采用双重或总体绝缘，防常规绝缘损坏后触电。
（三）触电防护注意事项
包括不私自修理电气设备、保持电气设施完好、不用铜丝代替保险丝、定期检查接地接零装置、移动设备前断电、使用手持电动工具时装漏电保护器并做好防护等。
四、静电、雷电、电磁危害防护
静电防护：通过接地、增湿、加抗静电剂、用中和器、选导电材料、降低摩擦流速等消除或减少静电（静电易在易燃易爆场所引发火灾爆炸）；2. 雷电防护：用避雷针（护露天设备、建筑）、避雷线（护线路）、避雷网 / 带（护建筑）、避雷器（护电力设备）将雷电导入大地；3. 电磁防护：用铜、铝、钢制成屏蔽装置（屏蔽室、屏蔽服等），并做好接地。
五、电气作业管理
从事电气工作需为持《特种作业操作证》的特种作业人员，需遵守操作规程，坚持维护检修制度，高压检修需执行工作票、工作监护等制度。

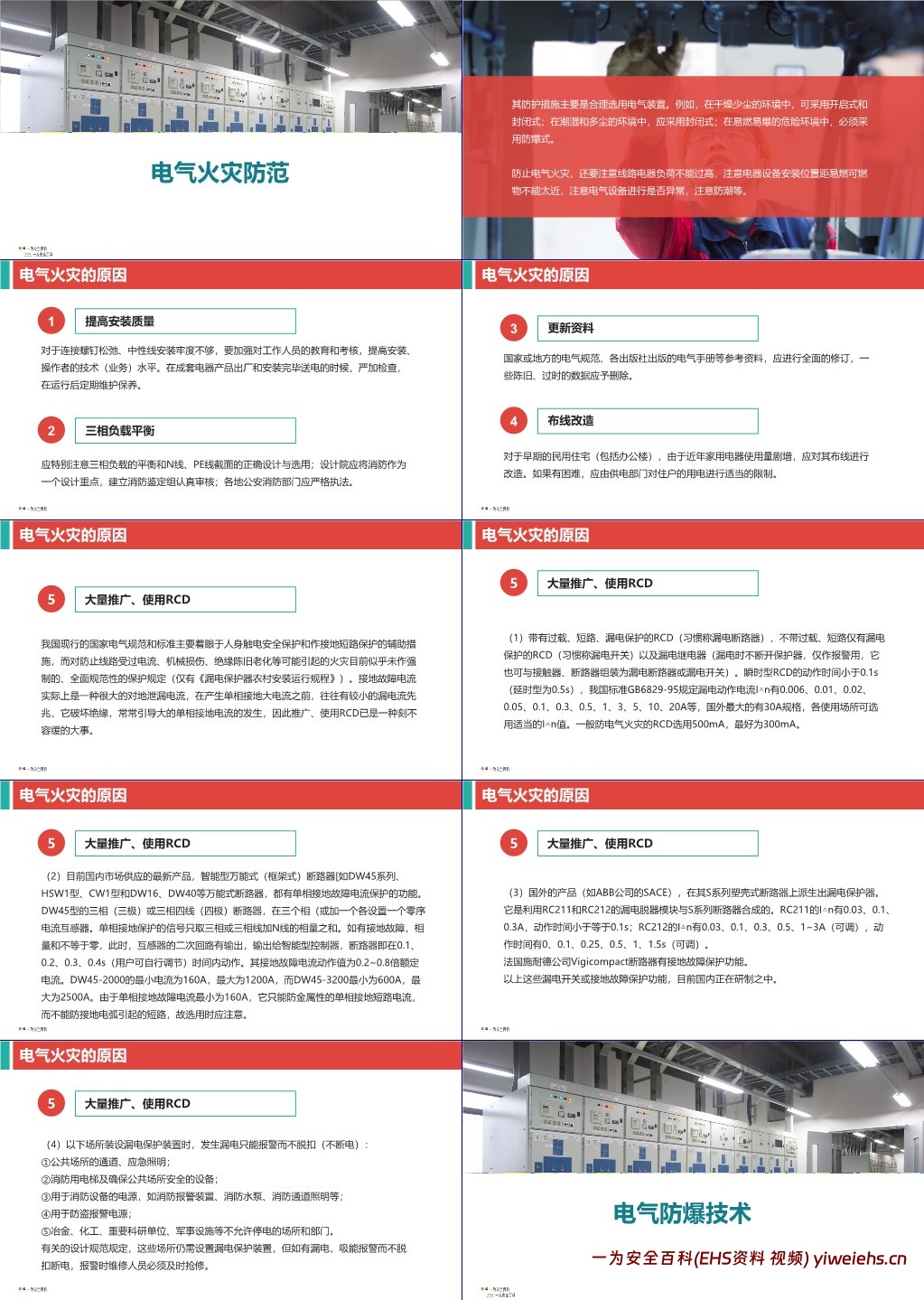

六、电气火灾防控

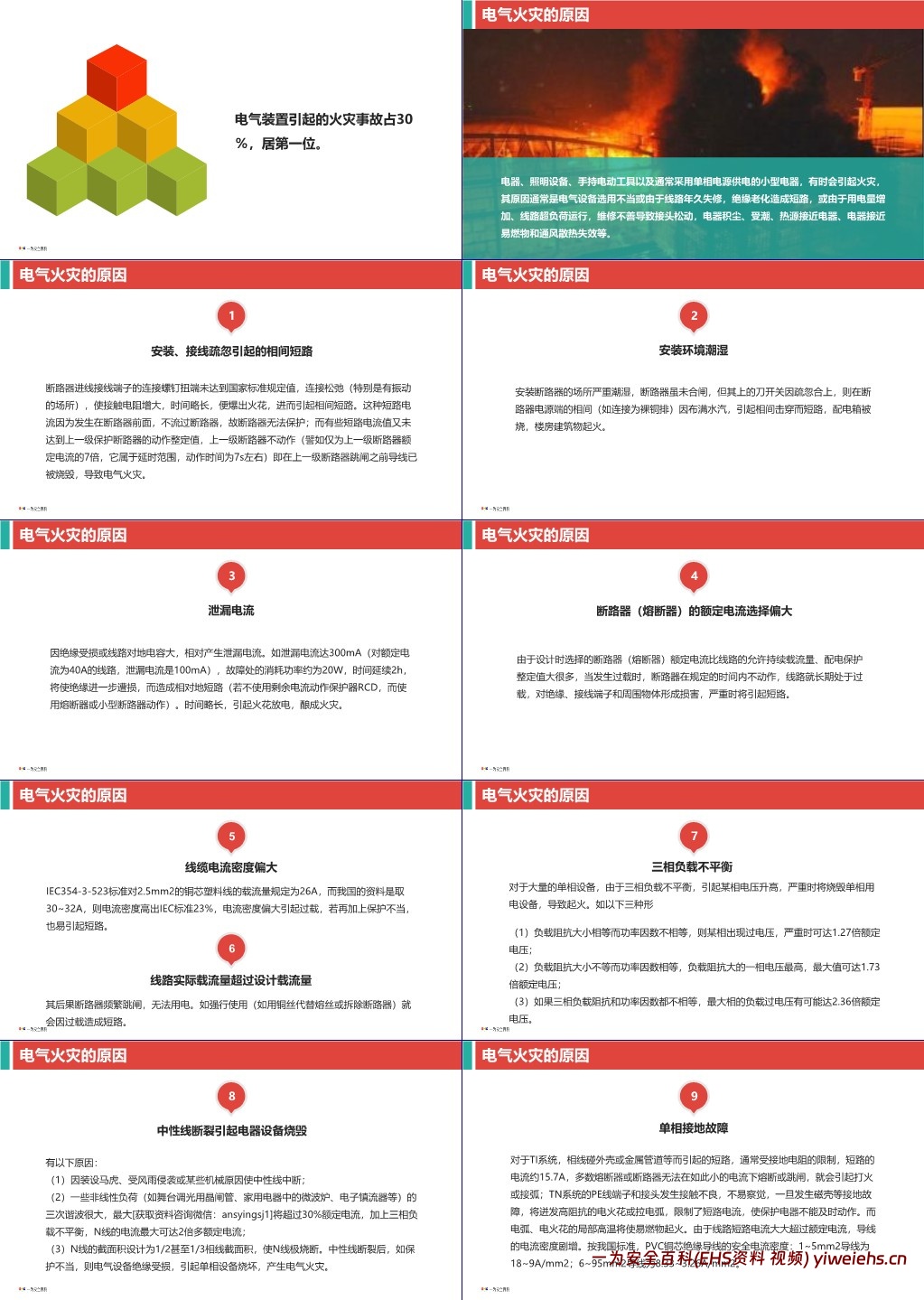

（一）火灾原因（占火灾事故 30%，居首位）
设备选用不当、线路老化短路、超载、接头松动、积尘受潮、热源靠近易燃物等；2. 安装接线疏忽引发相间短路；3. 安装环境潮湿导致断路器相间击穿短路；4. 泄漏电流损坏绝缘引发短路；5. 断路器额定电流选择偏大，过载时不动作；6. 线缆电流密度偏大、实际载流量超设计；7. 三相负载不平衡导致某相电压升高烧毁设备；8. 中性线断裂（因安装马虎、谐波影响、截面积过小）引发设备烧毁；9. 单相接地故障产生电火花或电弧引燃易燃物。
（二）防范措施
合理选用电气装置（按环境选开启式、封闭式、防爆式），控制负荷和设备与易燃物距离；2. 提高安装质量，加强人员培训考核，做好设备检查维护；3. 保持三相负载平衡，正确设计选用 N 线、PE 线截面；4. 更新电气规范资料，改造老旧住宅布线；5. 推广使用漏电保护装置（RCD），不同场所选用合适类型（如防火灾选 300 – 500mA，重要场所漏电仅报警不跳闸）。

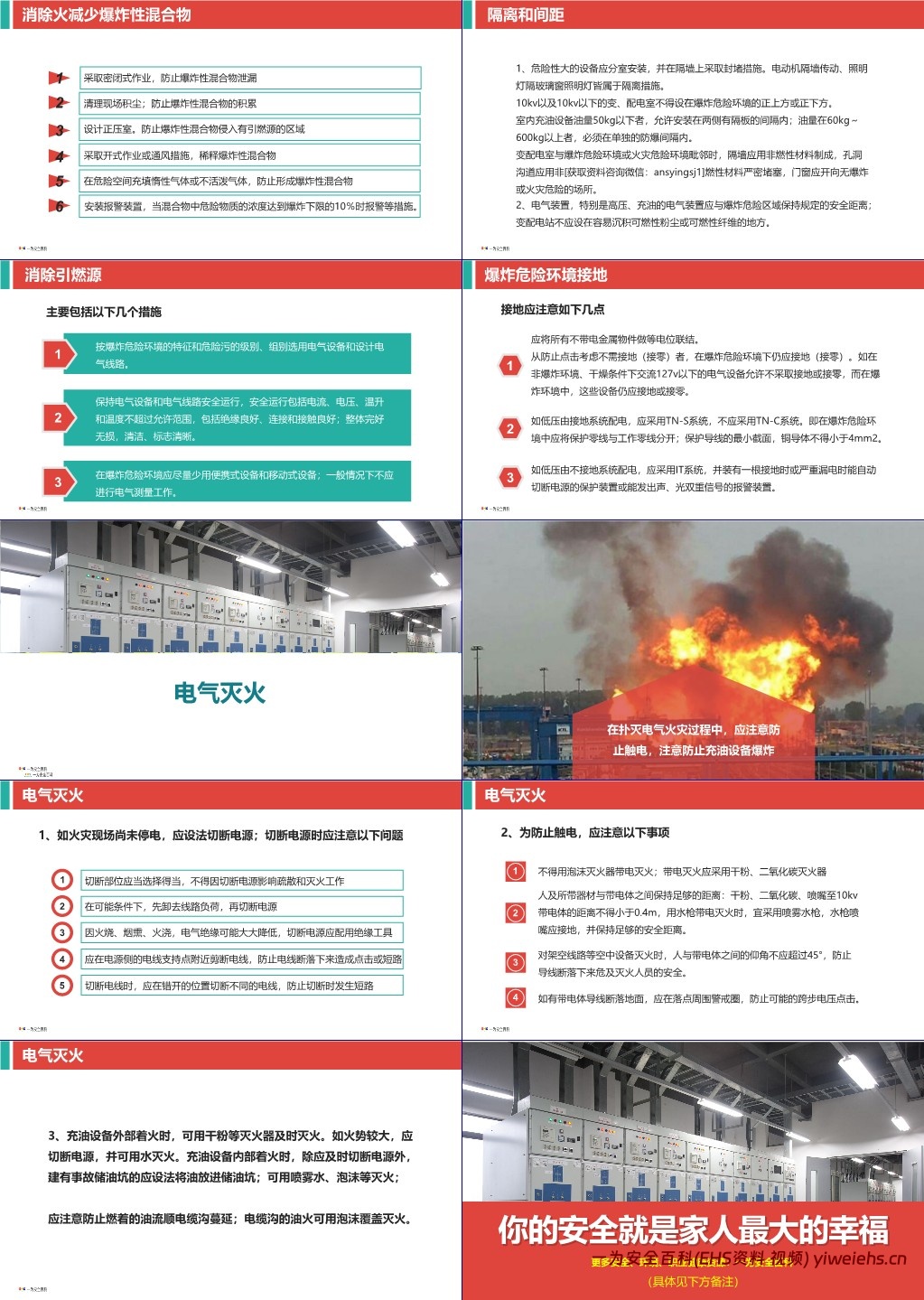

七、电气防爆技术
消除 / 减少爆炸性混合物：密闭作业、清理积尘、设计正压室、通风稀释、充惰性气体、安装报警装置（浓度达爆炸下限 10% 报警）；2. 隔离和间距：危险设备分室安装并封堵隔墙，变配电室与爆炸危险环境保持安全距离，充油设备按油量设单独间隔；3. 消除引燃源：按环境选用电气设备和线路，保持设备线路安全运行，减少便携式设备使用；4. 爆炸危险环境接地：所有不带电金属物件等电位联结，采用 TN – S 系统（分开保护零线与工作零线），不接地系统装断电保护或报警装置。
八、电气灭火要点
切断电源：选合适切断部位，先卸负荷，用绝缘工具，在电线支持点附近错开剪断不同电线；2. 防触电措施：不用泡沫灭火器带电灭火（用干粉、二氧化碳），保持人与带电体安全距离（10kv 下干粉 / 二氧化碳喷嘴距带电体≥0.4m），空中设备灭火仰角≤45°，断落导线周围设警戒圈防跨步电压；3. 充油设备灭火：外部着火用干粉灭火，内部着火切断电源后放油至储油坑，用喷雾水、泡沫灭火，防止油流蔓延。
