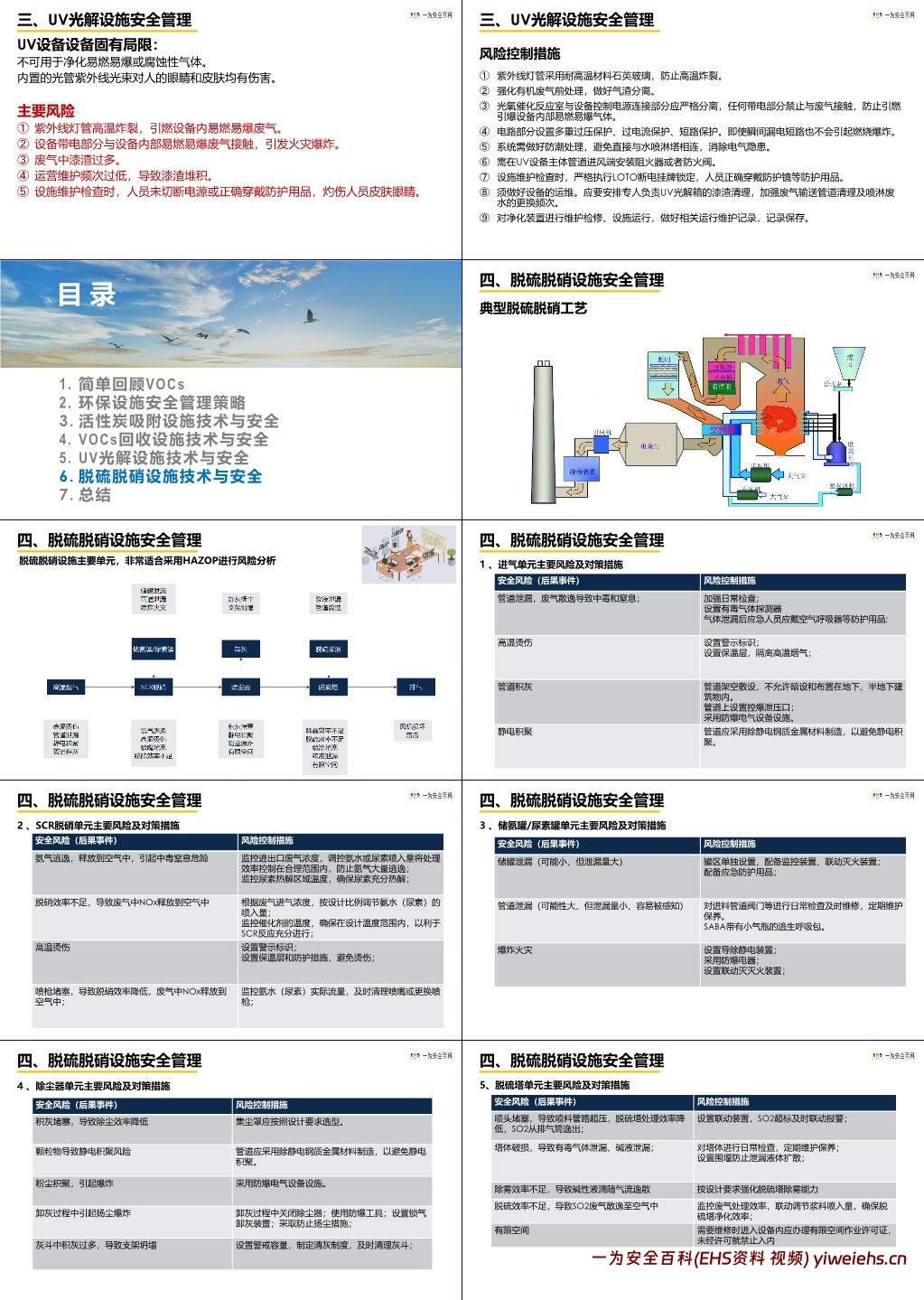

【PPT】环保设施安全管理培训课件预览：

【PPT】环保设施安全管理培训课件内容介绍：

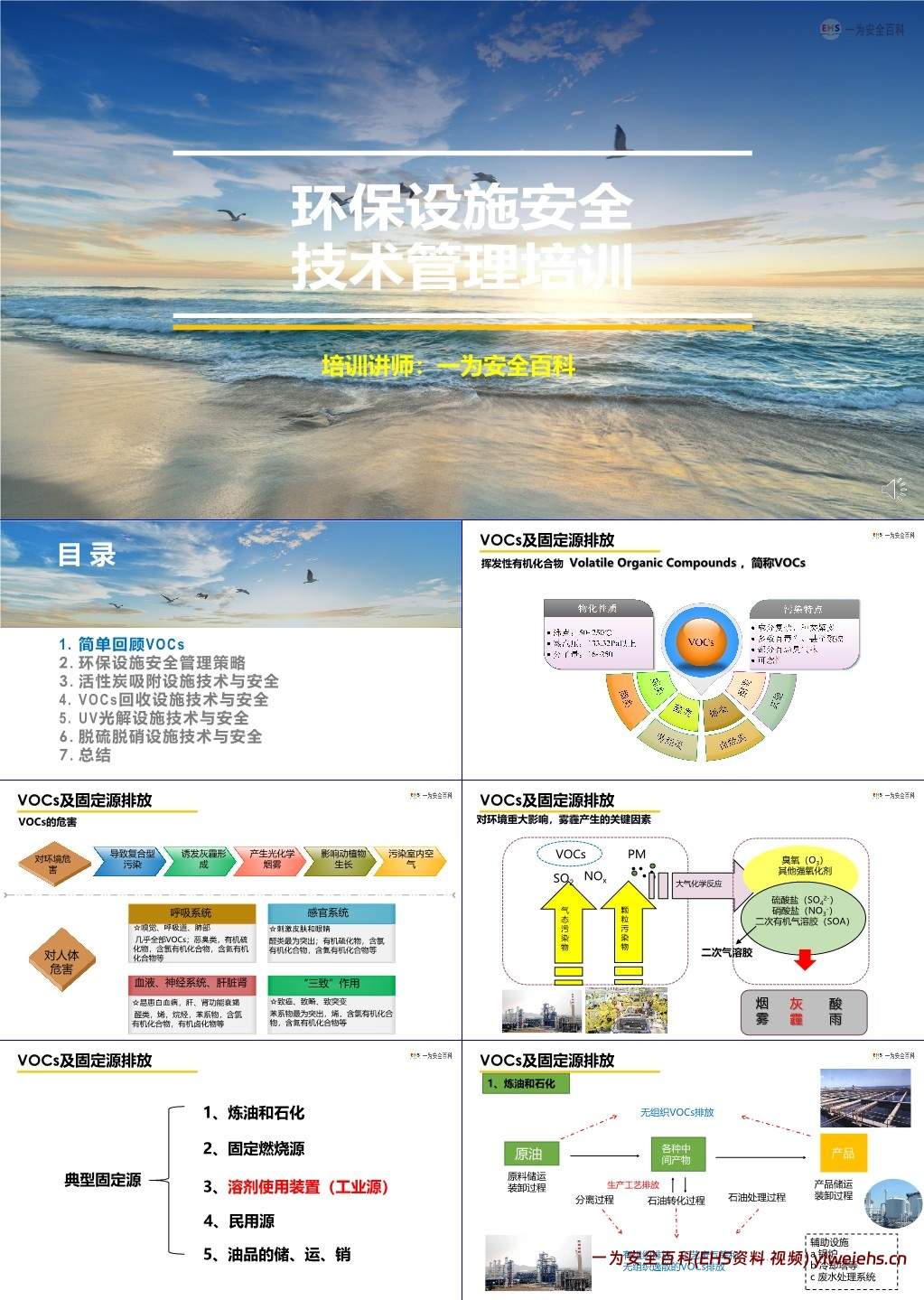

一、VOCs 基础与固定源排放

1. VOCs 定义与危害：VOCs 即挥发性有机化合物，对人体危害显著，可损害呼吸系统（如醛类、有机硫化物刺激呼吸道）、血液及神经系统（苯系物易致白血病、肝肾功能衰竭），还具有 “三致”（致癌、致畸、致突变）作用；对环境而言，会引发复合型污染，诱发灰霾、光化学烟雾，影响动植物生长，污染室内空气，是雾霾形成的关键因素。

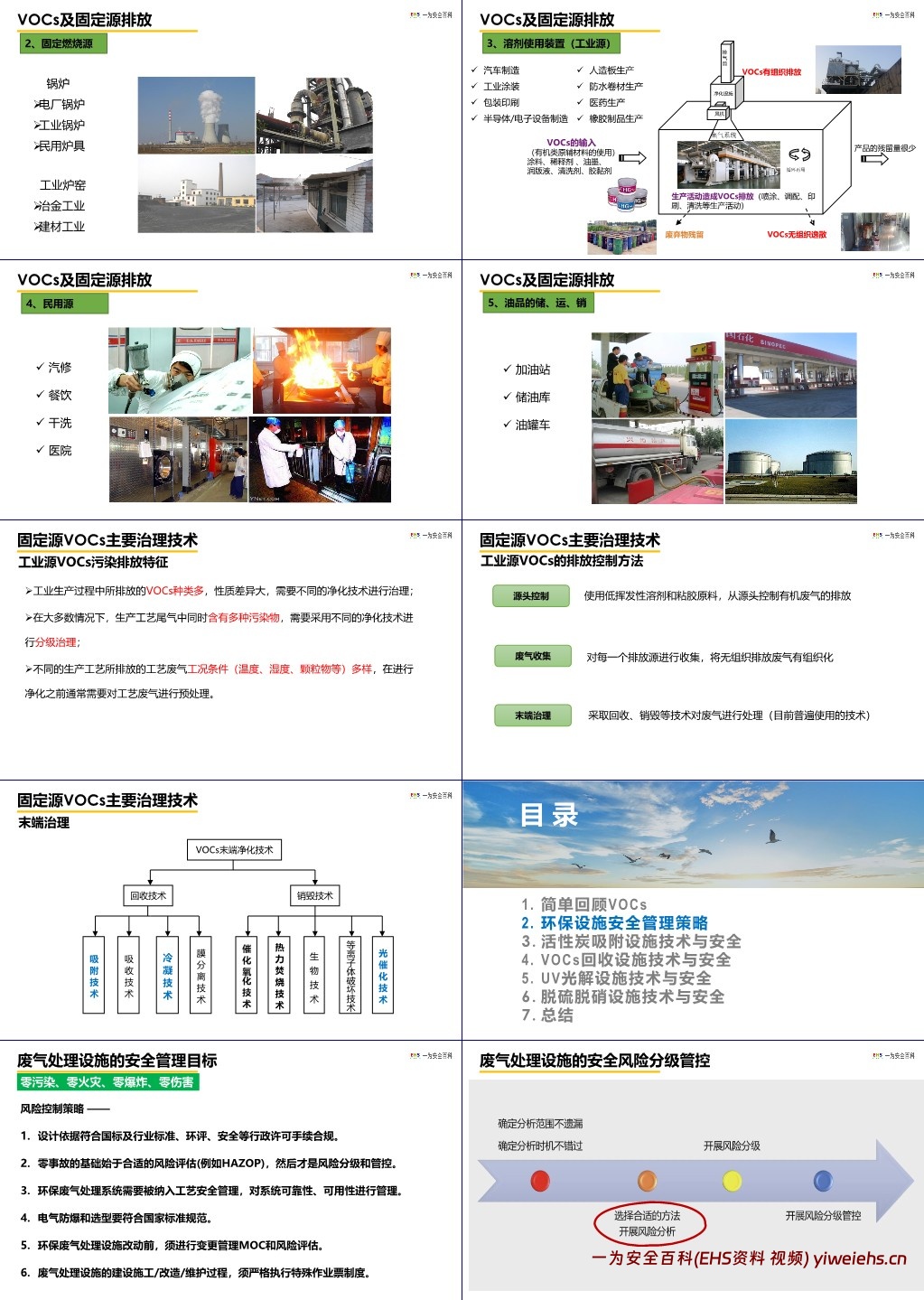

2. 固定源排放类型：典型固定源包括炼油和石化、固定燃烧源（电厂锅炉、工业炉窑等）、溶剂使用装置（工业源，如汽车制造、包装印刷等行业）、民用源（汽修、餐饮、干洗等）、油品的储运销（加油站、储油库、油罐车）。排放形式分为有组织排放（工艺废气等经集气系统、净化设施、排气筒排放）和无组织逸散（原料 / 产品储运装卸、辅助设施运行等过程）。
3. VOCs 治理技术框架：工业源 VOCs 因种类多、成分杂、工况多样，需分级治理，核心控制方法包括：源头控制（使用低挥发性原料）、废气收集（将无组织排放转为有组织排放）、末端治理（含回收技术如吸附、吸收、冷凝、膜分离，及销毁技术如催化氧化、热力焚烧、生物处理等）。

二、环保设施安全管理核心策略

1. 管理目标：以 “零污染、零火灾、零爆炸、零伤害” 为核心，构建全流程风险管控体系。
2. 关键策略：
   • 合规设计：设施设计需符合国标、行业标准及环评、安全等行政许可要求。
   • 风险评估：通过危害与可操作分析（HAZOP）等工具开展风险分级，识别工艺偏差及潜在危害，量化风险后针对性管控。
   • 纳入工艺安全管理：将环保废气处理系统视为生产工艺重要部分，管理其可靠性与可用性。
   • 电气防爆：电气设备选型符合防爆标准，避免点火源引发事故。
   • 变更管理：设施改动前需执行变更管理（MOC）并重新评估风险。
   • 作业管控：建设、改造、维护过程严格执行特殊作业票制度，规范高风险操作。

三、典型环保设施技术与安全管理

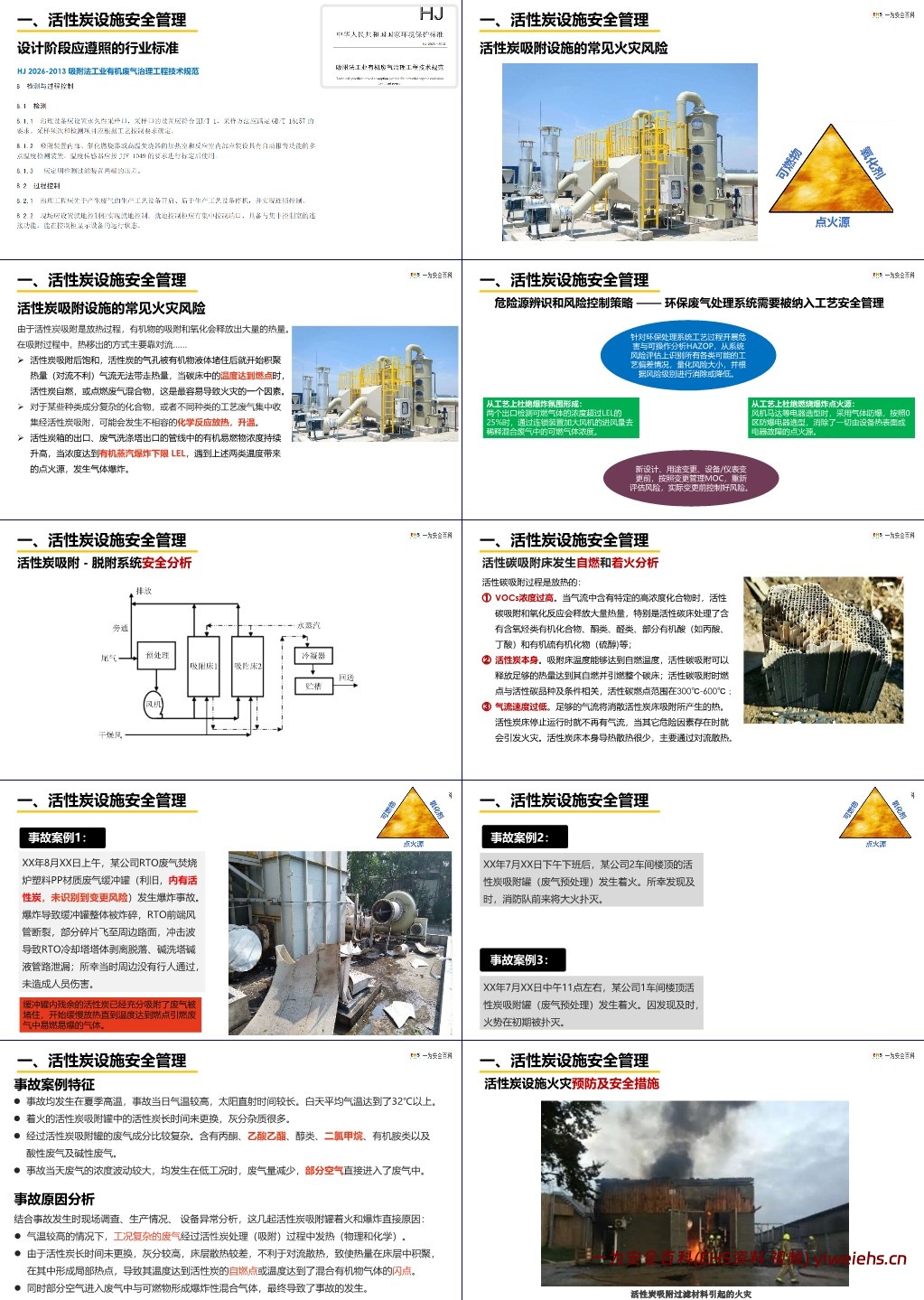

（一）活性炭吸附设施

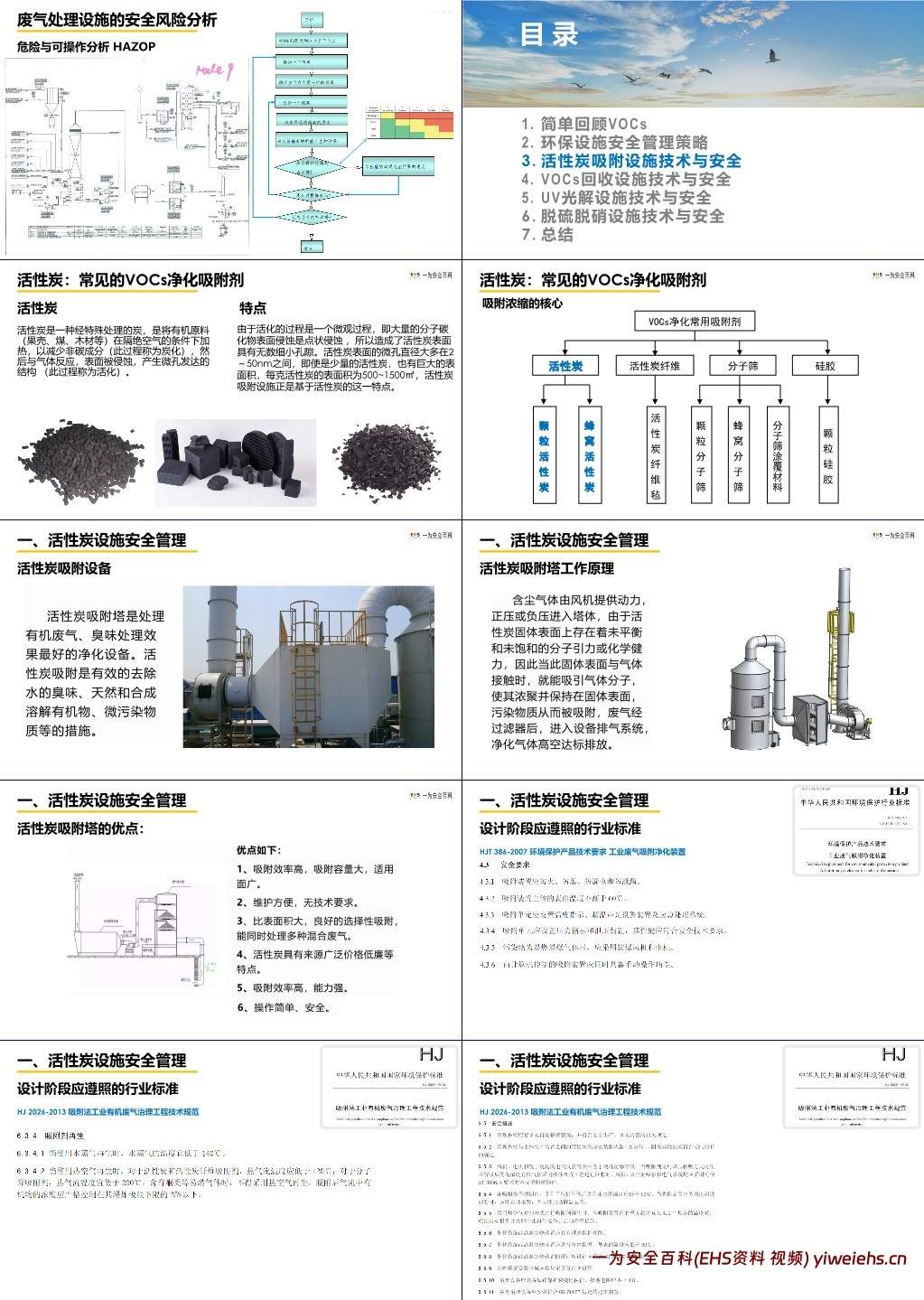

1. 技术基础：活性炭因表面有大量 2-50nm 微孔（比表面积 500-1500㎡/g），通过分子引力或化学键力吸附 VOCs，常见吸附剂包括颗粒 / 蜂窝活性炭、活性炭纤维毡等；吸附塔工作时，含尘气体经风机进入塔体，污染物被吸附后，净化气体达标排放，具有吸附效率高、维护方便、适用范围广等优点。
2. 设计标准：需遵循《HJ/T 386-2007 环境保护产品技术要求 工业废气吸附净化装置》（防火防爆、温度≤60℃、设超温报警及泄压装置等）和《HJ 2026-2013 吸附法工业有机废气治理工程技术规范》（再生温度限制：水蒸气≤140℃、热空气对活性炭≤120℃；脱附后有机物浓度≤爆炸极限下限 25% 等）。
3. 安全风险与管控：
   • 主要风险：吸附放热导致热量积聚（活性炭饱和后气孔堵塞，对流散热失效，温度达燃点引发自燃）；废气成分复杂引发不相容化学反应放热；可燃气体浓度达爆炸极限（LEL）遇点火源爆炸。

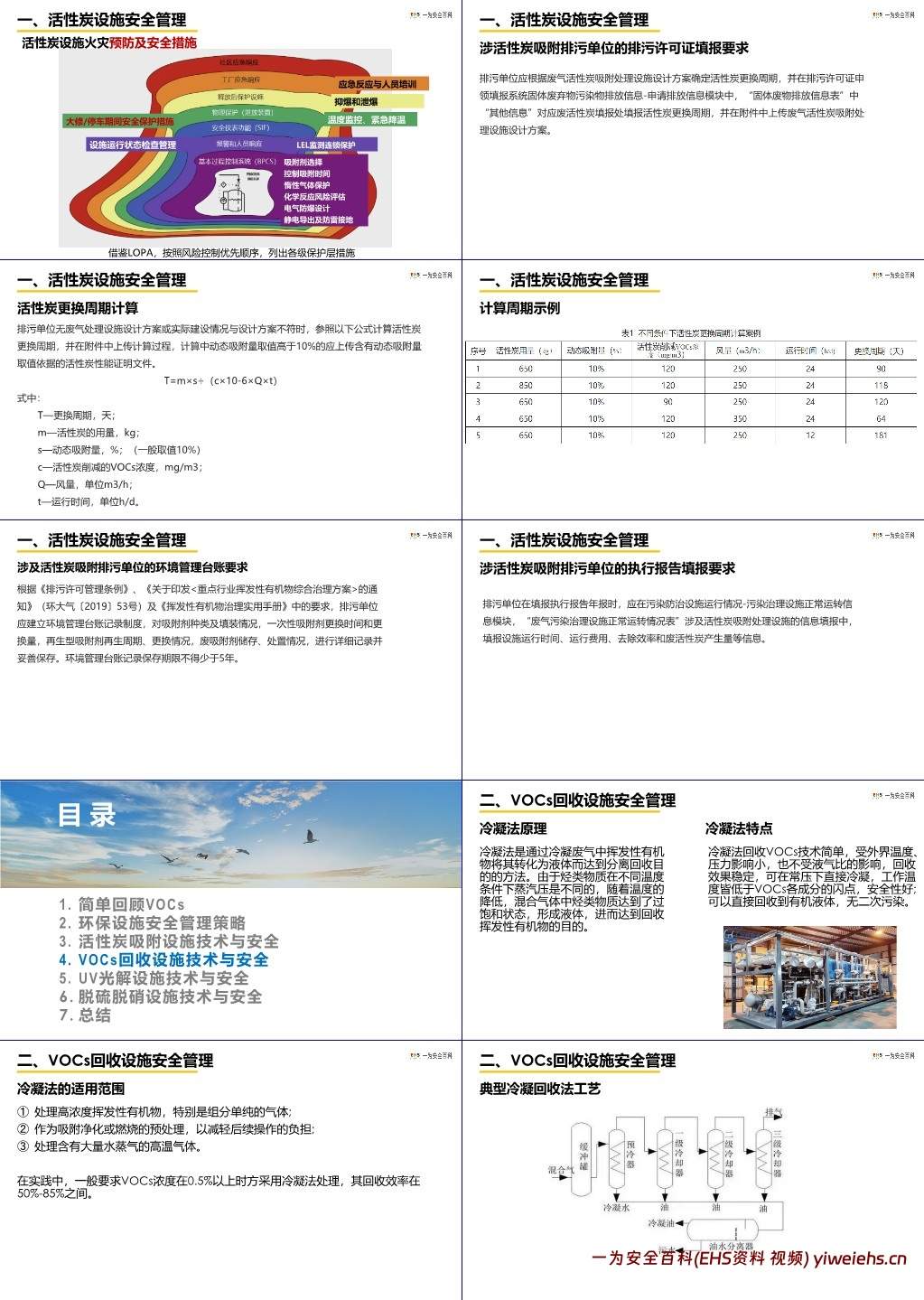

   • 管控措施：开展 HAZOP 分析；电器按 0 区防爆选型；实时监测 LEL，超 25% 时加大风量稀释；定期更换活性炭（按公式计算更换周期，建立台账记录）；设温度监控、紧急降温及泄爆装置；加强应急培训。
4. 排污管理要求：排污许可证需填报活性炭更换周期（附设计方案或计算过程）；建立环境管理台账（记录吸附剂更换、废吸附剂处置等，保存≥5 年）；执行报告需填报设施运行时间、去除效率等信息。

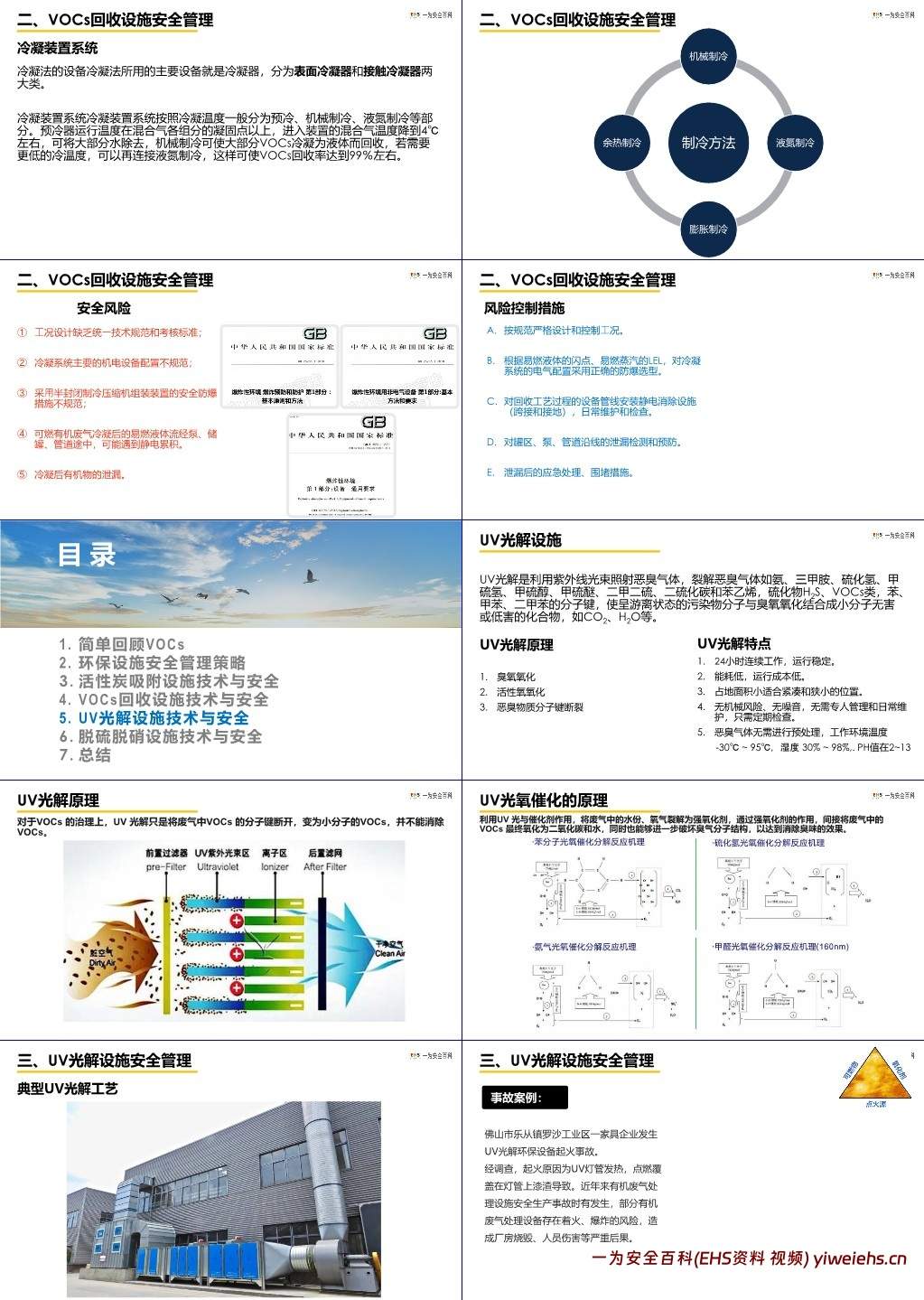

（二）VOCs 回收设施（以冷凝法为例）

1. 技术原理：利用烃类物质蒸汽压随温度降低而下降的特性，通过冷凝将高浓度 VOCs 转化为液体回收，具有技术简单、受外界影响小、无二次污染等特点。
2. 适用范围：处理浓度≥0.5% 的单纯组分 VOCs；作为吸附 / 燃烧的预处理；处理含大量水蒸气的高温气体，回收率 50%-85%。
3. 工艺与设备：典型工艺为 “预冷器（除水，温度降至 4℃左右）+ 机械制冷（回收大部分 VOCs）+ 液氮制冷（回收率达 99%）”；核心设备为冷凝器（分表面式和接触式）。
4. 安全风险与管控：
   • 主要风险：工况设计不规范、机电设备配置不合规、制冷机组防爆措施不足、静电积聚（易燃液体流经泵 / 管道）、有机物泄漏。
   • 管控措施：按规范设计工况；电气设备防爆选型（依据闪点、LEL）；设备管线安装静电消除装置（跨接、接地）；加强泄漏检测与应急围堵。

（三）UV 光解设施

1. 技术原理：UV 光解通过紫外线光束裂解 VOCs 分子键，结合臭氧 / 活性氧氧化为无害小分子（如 CO₂、H₂O）；UV 光氧催化则利用 UV 光与催化剂将水、氧气转化为强氧化剂，进一步氧化 VOCs 并消除臭味。
2. 技术特点：24 小时连续运行、能耗低、占地面积小、无噪音，但仅能将 VOCs 分解为小分子，无法完全消除；适用温度 – 30℃-95℃、湿度 30%-98%、PH2-13 的环境。
3. 安全风险与管控：
   • 主要风险：UV 灯管高温炸裂引燃废气；带电部分接触易燃易爆废气引发火灾；漆渣堆积（未预处理或运维不足）；人员维护时未断电 / 未戴防护用品导致灼伤。
   • 管控措施：采用石英玻璃灯管（耐高温）；强化废气前处理（气渣分离）；分离反应室与电源，设多重电路保护；安装阻火器 / 防火阀；严格执行 LOTO（断电挂牌锁定），加强运维与台账记录。

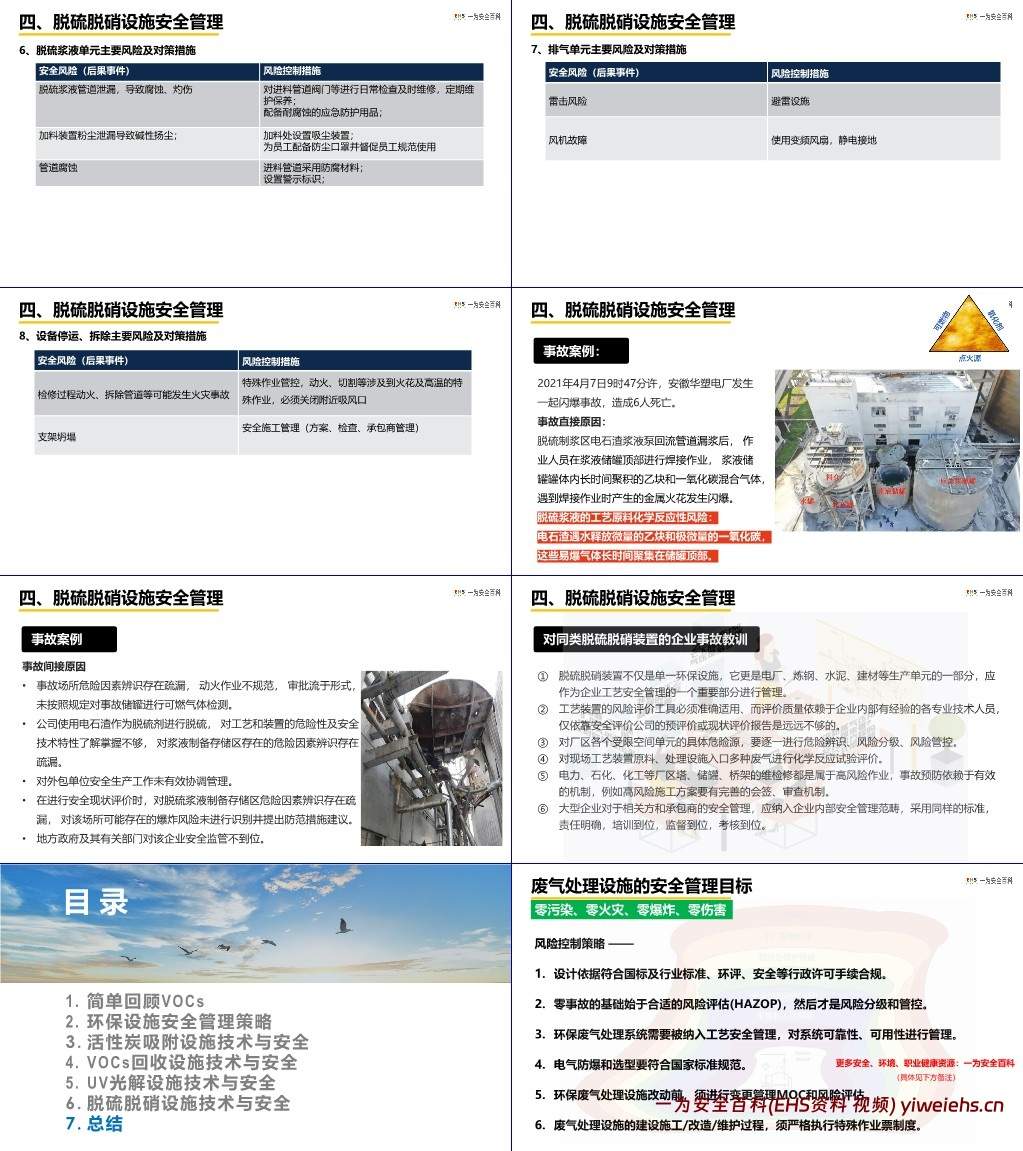

（四）脱硫脱硝设施

1. 典型工艺：以燃煤电厂为例，工艺流程为 “煤斗→磨煤机→锅炉→过热器→省煤器→SCR 脱硝→空预器→电除尘→脱硫装置→引风机→排气筒”，核心单元包括进气、SCR 脱硝、储氨罐 / 尿素罐、除尘器、脱硫塔、排气等。
2. 安全风险与管控（按单元划分）：
   • 进气单元：管道泄漏（设气体探测器、应急戴空气呼吸器）、高温烫伤（设保温层与警示标识）、管道积灰（架空敷设、设泄压口）、静电积聚（用除静电金属管道）。
   • SCR 脱硝单元：氨气逃逸（监控浓度、调控喷入量）、脱硝效率不足（控制催化剂温度、调节药剂用量）、喷枪堵塞（监控流量、及时清理）。
   • 储氨罐 / 尿素罐单元：储罐 / 管道泄漏（单独罐区、日常检查）、爆炸火灾（设静电导除、防爆电器、联动灭火装置）。
   • 除尘器单元：积灰堵塞（规范集尘罩选型）、粉尘爆炸（防爆设备）、卸灰扬尘（关闭除尘器、用防爆工具）。
   • 脱硫塔单元：喷头堵塞（设 SO₂超标报警）、塔体破损（日常检查、设围堰）、有限空间作业（办许可证）。
3. 事故教训：以 2021 年安徽华塑电厂闪爆事故为例，因脱硫浆液泵漏浆，储罐内乙炔与一氧化碳聚积，焊接作业火花引发爆炸，警示需强化风险辨识（尤其是受限空间、原料化学反应风险）、规范特殊作业、加强承包商管理及全流程工艺安全评估。

四、总结
